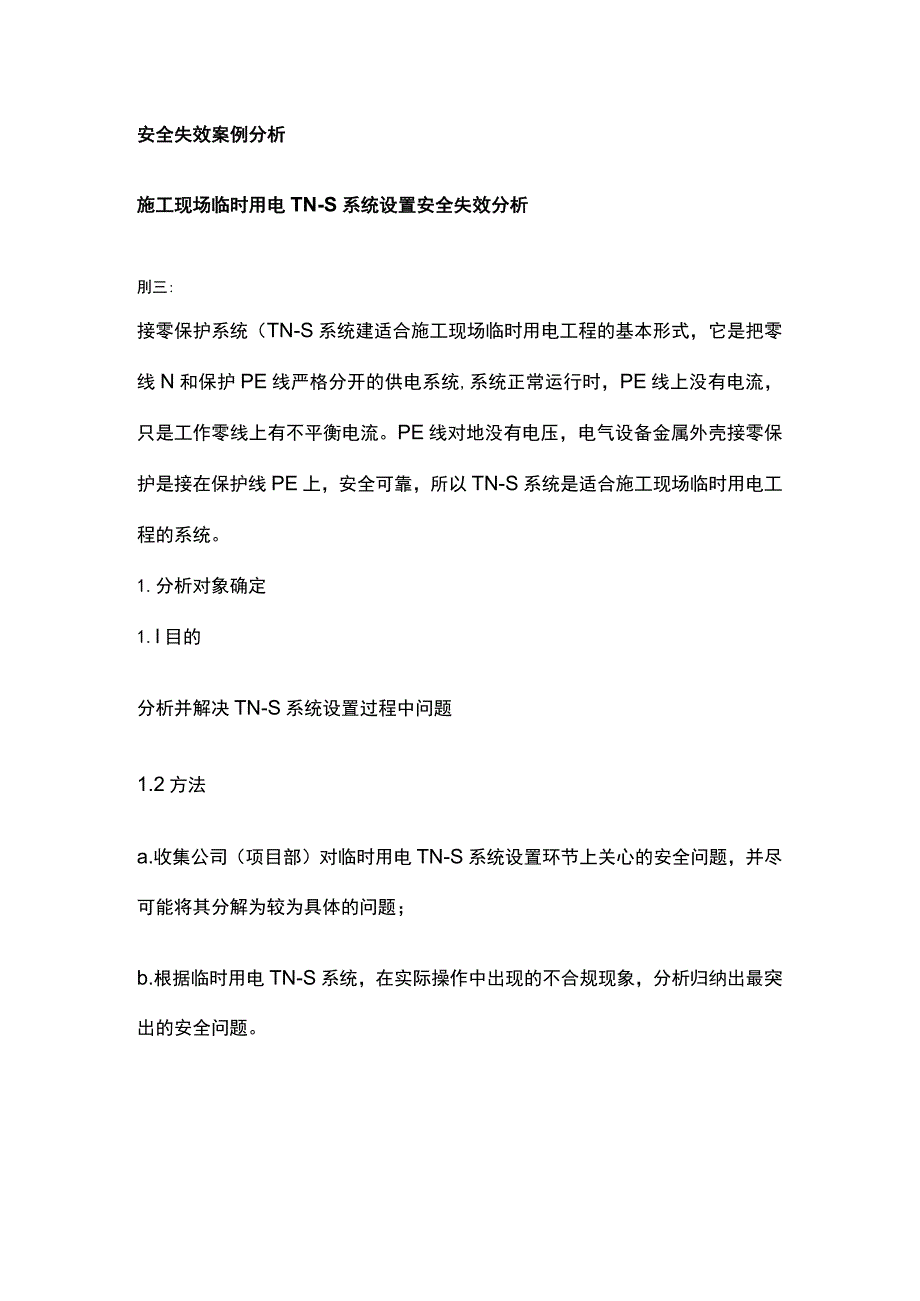

1、安全失效案例分析施工现场临时用电TN-S系统设置安全失效分析刖三:接零保护系统(TN-S系统建适合施工现场临时用电工程的基本形式,它是把零线N和保护PE线严格分开的供电系统,系统正常运行时,PE线上没有电流,只是工作零线上有不平衡电流。PE线对地没有电压,电气设备金属外壳接零保护是接在保护线PE上,安全可靠,所以TN-S系统是适合施工现场临时用电工程的系统。1.分析对象确定1.l目的分析并解决TN-S系统设置过程中问题1.2方法a.收集公司(项目部)对临时用电TN-S系统设置环节上关心的安全问题,并尽可能将其分解为较为具体的问题;b.根据临时用电TN-S系统,在实际操作中出现的不合规现象,分析

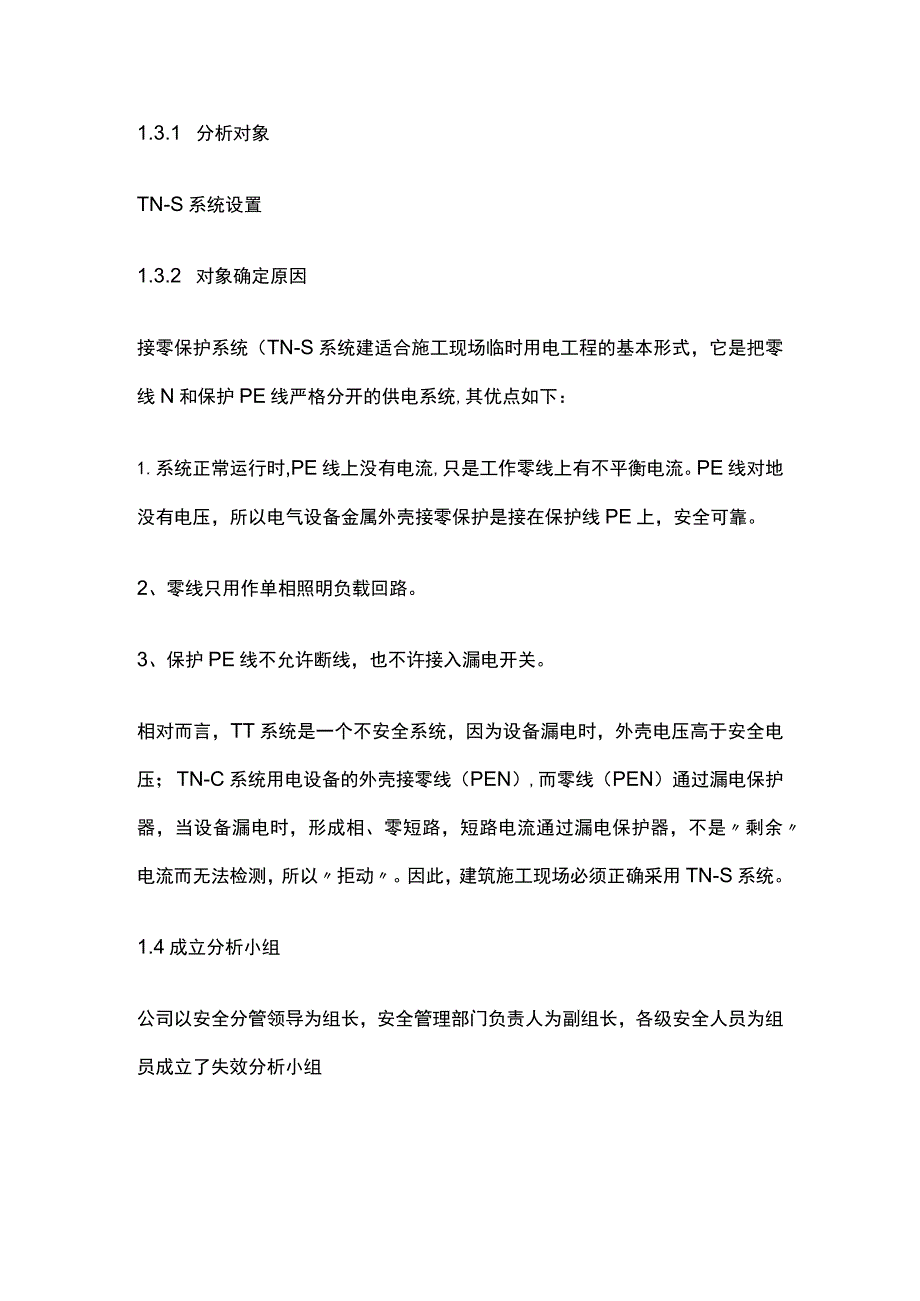

2、归纳出最突出的安全问题。1.3.1 分析对象TN-S系统设置1.3.2 对象确定原因接零保护系统(TN-S系统建适合施工现场临时用电工程的基本形式,它是把零线N和保护PE线严格分开的供电系统,其优点如下:1.系统正常运行时,PE线上没有电流,只是工作零线上有不平衡电流。PE线对地没有电压,所以电气设备金属外壳接零保护是接在保护线PE上,安全可靠。2、零线只用作单相照明负载回路。3、保护PE线不允许断线,也不许接入漏电开关。相对而言,TT系统是一个不安全系统,因为设备漏电时,外壳电压高于安全电压;TN-C系统用电设备的外壳接零线(PEN),而零线(PEN)通过漏电保护器,当设备漏电时,形成相、零

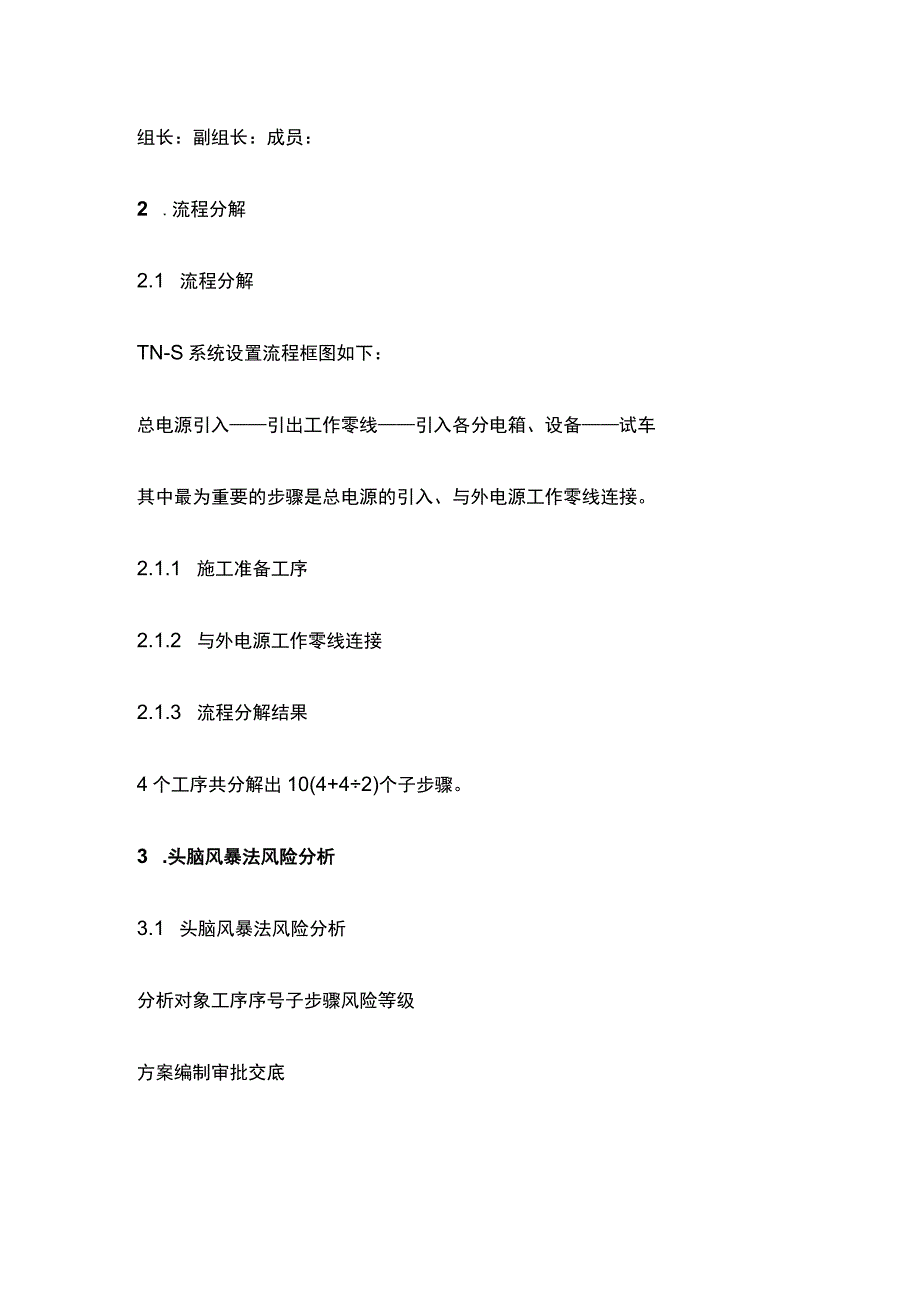

3、短路,短路电流通过漏电保护器,不是剩余电流而无法检测,所以拒动。因此,建筑施工现场必须正确采用TN-S系统。1.4成立分析小组公司以安全分管领导为组长,安全管理部门负责人为副组长,各级安全人员为组员成立了失效分析小组组长:副组长:成员:2 .流程分解2.1 流程分解TN-S系统设置流程框图如下:总电源引入引出工作零线引入各分电箱、设备试车其中最为重要的步骤是总电源的引入、与外电源工作零线连接。2.1.1 施工准备工序2.1.2 与外电源工作零线连接2.1.3 流程分解结果4个工序共分解出10(4+42)个子步骤。3 .头脑风暴法风险分析3.1 头脑风暴法风险分析分析对象工序序号子步骤风险等级方

4、案编制审批交底通过风险分析,共发现5个风险等级较高的子步骤。4、因果矩阵分析4.1 方法:4.1.1 确定输出失效事故种类在该作业过程中的严重度及相对失效事故的相关度4.1.2 计算每个失效因子的总分(严重度X相关度)4.1.3 根据二八原则和总分的高低,对失效因子进行筛选4.2 因果矩阵分析结果共计输入12个不安全因子;根据二八原则,合并和剔除评分50分以下的不安全因子,同时去掉重复的不安全因子,最后还有6个较为关键的不安全因子。5、FMEA分析5.1 方法5.1.1 确定每个输入因子的严重度、发生度、检出度5.12计算输入因子的风险值RPN=严重度X发生度X检出度(值为1-1000)5.1

5、.3剔除风险值小于75的输入因子,按RPN值大小确定余下不安全因子的整改有限级别。5.2FMEA分析结果因果分析筛选出的6个较为关键的不安全因子洛至FMEA分析后,最终筛选出5个关键的不安全因子。6.对策措施分析对象失效形式危险因素分析现有控制措施及防护手段建议改进或加强的措施评审结论1触电、火灾、线路短路1无方案或方案不符合工程实际1.对方案执行项目和公司两级审批制;2、项目实施过程中对照方案进行检查,确保方案实施到位。1.采取多道验算、实地勘查的形式增加方案审批力度;2、对不按照方案实施的进行处罚。通过评审2 2未穿戴防护用品工前交底,检查劳保用品使用情况在按要求配备劳保用品的基础上,对劳

6、保用品的质量合格情况进行控制通过评审3 3连接处未设在第一级漏地保护器的电源侧1、进行隐蔽前检查;2、若发现连接未设在第一级漏电保护器电源侧进行整改。增加施工后道工序前检查;通过评审44线路材料不符合要求材料入场检验制度。1.结合公司质量体系合格供应商管理制度选取材料供应商,减少风险;2、运行过程中加强检查,对发现材料异常的及时更换。通过评审5 5未严格进行线路分设1.编制临电专项方案或在施工组织设计中提出专项内容;2、重新布线,保护零线、工作零线分接1.布线完成后电工及安全员进行布线后的检查;2、对出现混接的情况分清责任,实施处罚。通过评审7、措施效果验证航建公司针对施工现场临电TN-S系统

7、设置分析的各项风险因子进行重点控制,落实各项控制措施,效果验证如下:7.1. 在按要求配备劳保用品的基础上,对劳保用品的质量合格情况进行控制,确保了劳保用品使用数量和质量。7.2. 电工及安全员在布线完成后进行检查,对出现混接的情况实施处罚,最大程度避免了布线错误。7.3. 选取合格材料供应商,从源头控制,避免风险;在系统运行过程中检查,及时发现材料异常。7.4. 增加了后道工序前检查,确保了前后工序正常衔接,各道工序施工无误。7.5. 采取多道验算、实地勘查的形式审批方案后,确保了施工方案准确,强化了基础控制。&体会8.1、 该次失效分析出的5个关键失效因子是公司为解决安全工程实际问题制订的一种较为系统、科学、应用性及强的工具。8.2、 临时用电TN-S系统设置失效分析直接针对工序和流程进行安全分析,对细节进行了仔细全面的分析,不易造成隐患漏项。83、临时用电TN-S系统设置失效分析里应用了多种分析方法,对失效因子层层筛选,筛选过程条理清晰,得到的关键失效因子令人信服。
