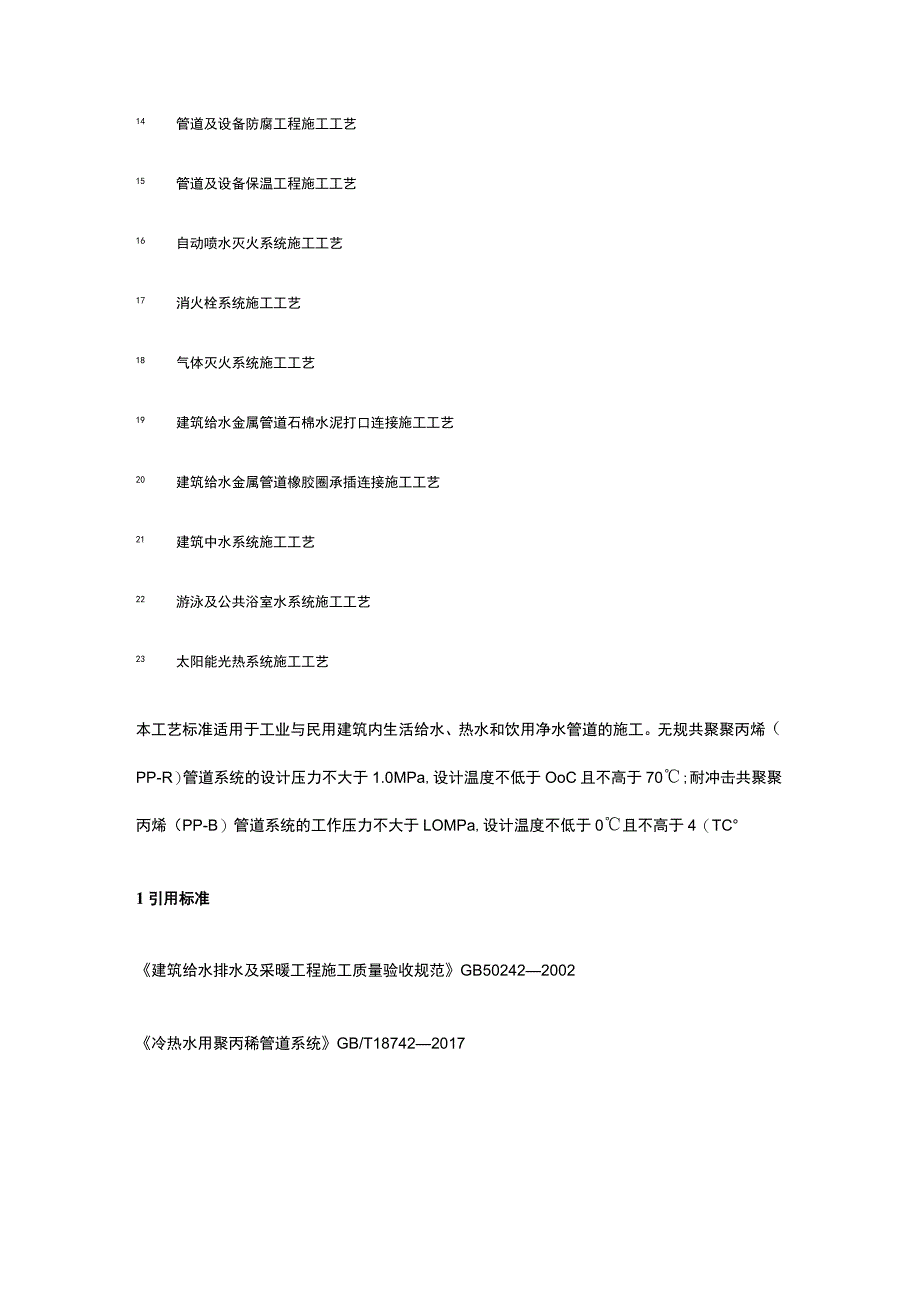

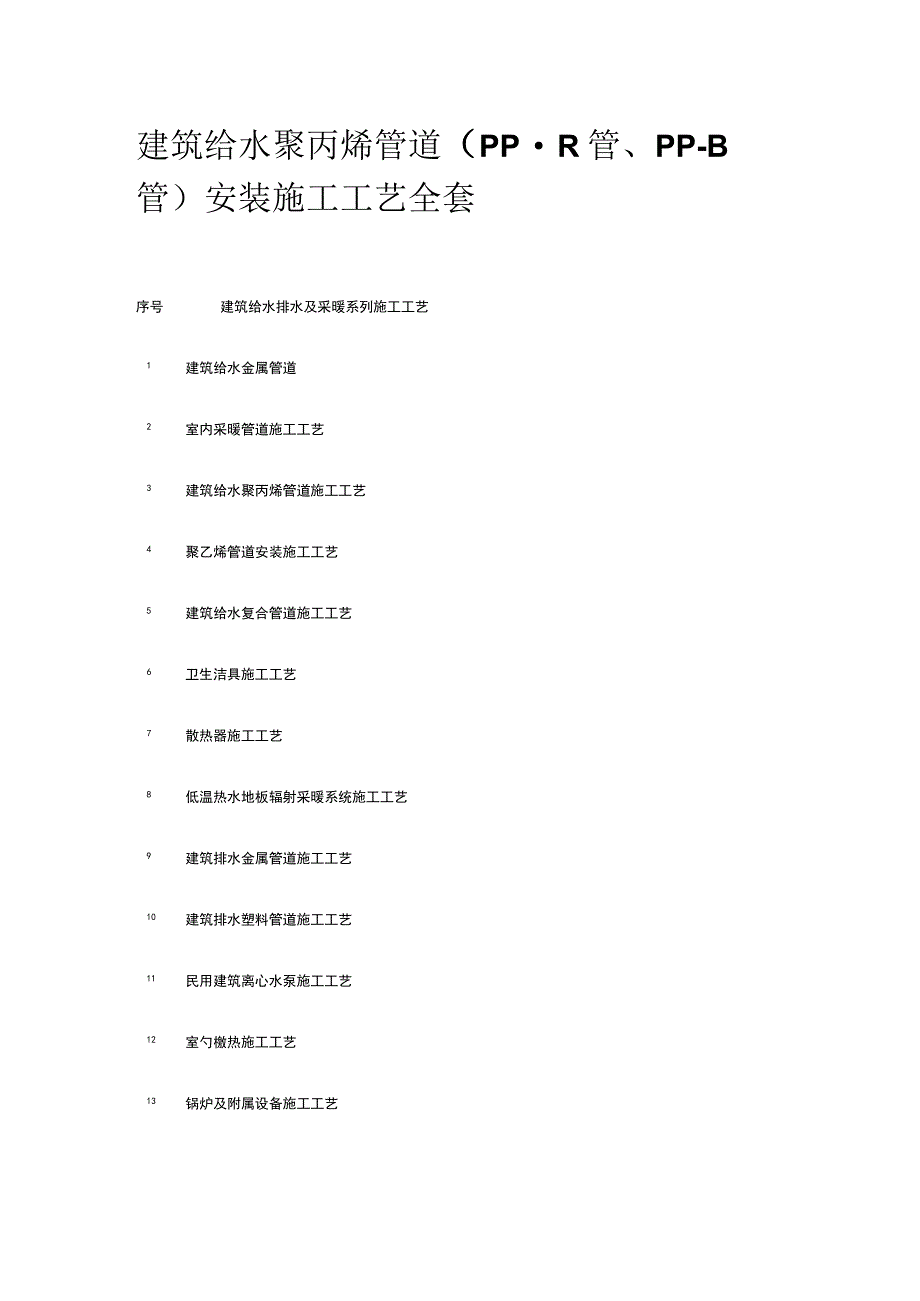

1、建筑给水聚丙烯管道（PPR管、PP-B管）安装施工工艺全套序号建筑给水排水及采暖系列施工工艺1 建筑给水金属管道2 室内采暖管道施工工艺3 建筑给水聚丙烯管道施工工艺4 聚乙烯管道安装施工工艺5 建筑给水复合管道施工工艺6 卫生洁具施工工艺7 散热器施工工艺8 低温热水地板辐射采暖系统施工工艺9 建筑排水金属管道施工工艺10 建筑排水塑料管道施工工艺11 民用建筑离心水泵施工工艺12 室勺檄热施工工艺13 锅炉及附属设备施工工艺14 管道及设备防腐工程施工工艺15 管道及设备保温工程施工工艺16 自动喷水灭火系统施工工艺17 消火栓系统施工工艺18 气体灭火系统施工工艺19 建筑给水金属管道石

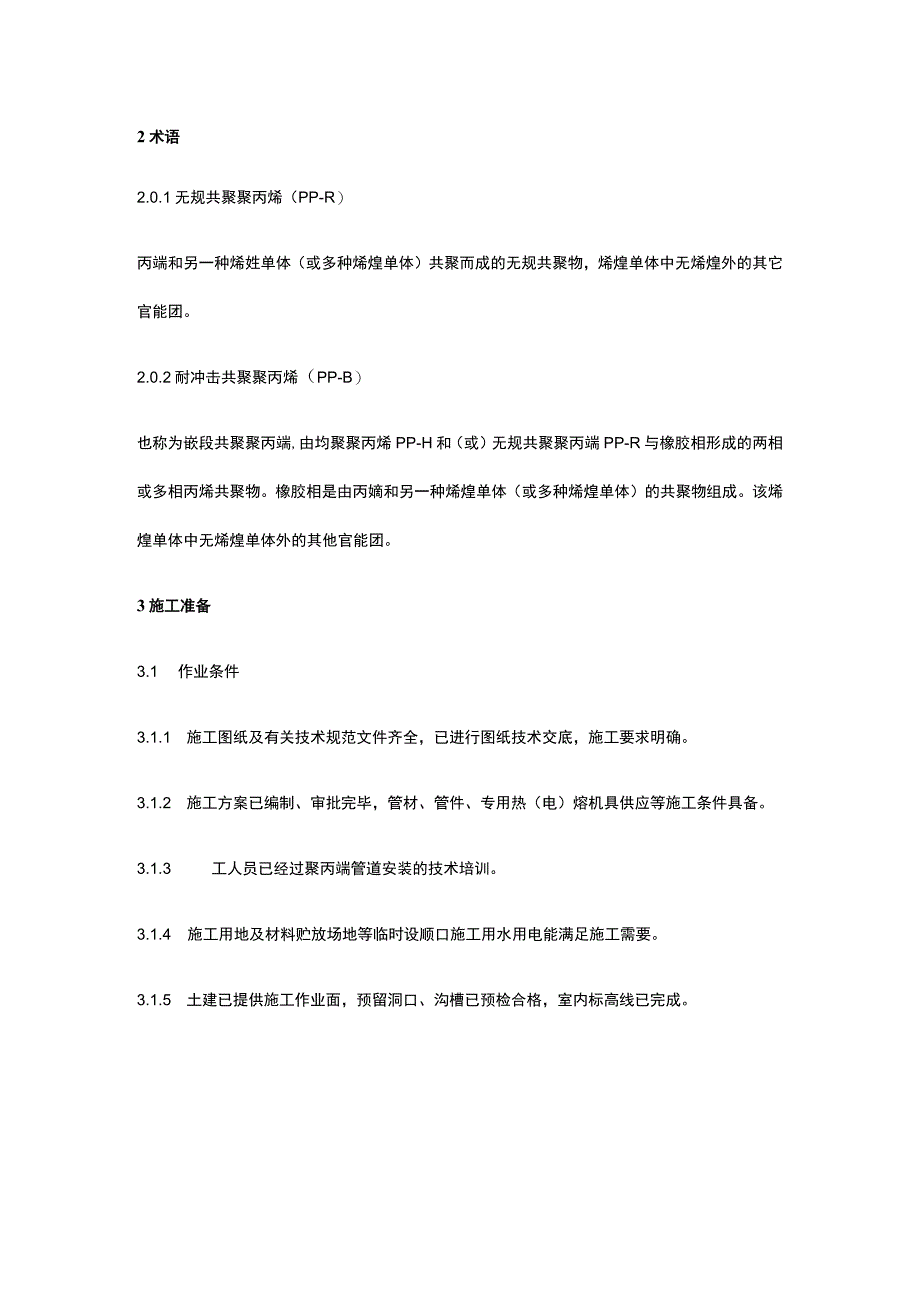

2、棉水泥打口连接施工工艺20 建筑给水金属管道橡胶圈承插连接施工工艺21 建筑中水系统施工工艺22 游泳及公共浴室水系统施工工艺23 太阳能光热系统施工工艺本工艺标准适用于工业与民用建筑内生活给水、热水和饮用净水管道的施工。无规共聚聚丙烯（PP-R）管道系统的设计压力不大于1.0MPa,设计温度不低于OoC且不高于70;耐冲击共聚聚丙烯（PP-B）管道系统的工作压力不大于LOMPa,设计温度不低于0且不高于4（TC1引用标准建筑给水排水及采暖工程施工质量验收规范GB502422002冷热水用聚丙稀管道系统GB/T1874220172术语2.0.1无规共聚聚丙烯（PP-R）丙端和另一种烯姓单体（或
3、多种烯煌单体）共聚而成的无规共聚物，烯煌单体中无烯煌外的其它官能团。2.0.2耐冲击共聚聚丙烯（PP-B）也称为嵌段共聚聚丙端,由均聚聚丙烯PP-H和（或）无规共聚聚丙端PP-R与橡胶相形成的两相或多相丙烯共聚物。橡胶相是由丙嫡和另一种烯煌单体（或多种烯煌单体）的共聚物组成。该烯煌单体中无烯煌单体外的其他官能团。3施工准备3.1 作业条件3.1.1 施工图纸及有关技术规范文件齐全，已进行图纸技术交底，施工要求明确。3.1.2 施工方案已编制、审批完毕，管材、管件、专用热（电）熔机具供应等施工条件具备。3.1.3 工人员已经过聚丙端管道安装的技术培训。3.1.4 施工用地及材料贮放场地等临时设顺
4、口施工用水用电能满足施工需要。3.1.5 土建已提供施工作业面，预留洞口、沟槽已预检合格，室内标高线已完成。3.2.1 聚丙烯管材、管件应符合国家标准冷热水用聚丙烯管道系统GB/T18742的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格证。3.2.2 管材上应标明原料名称、规格、生产日期和生产厂名或商标；管件上应标明原料名称、规格和商标，包装上应标有批号、数量和生产日期。3.2.3 管道采用热熔或电熔连接时，应由管材生产厂提供或确认专用配套的熔接机具或电熔管件。熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。3.2.4 管道采用螺纹或法兰连接时，应由生产厂提供专
5、用的管配件。3.2.5 同一工程应采用同一厂家、同一批原料生产的管材和管件。3.2.6 管材和管件的外观质量应符合下列规定：1管材和管件应不透光，其内壁应光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽宜一致。2管材端口应平整，且断面应垂直于管材的轴线。3管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹，管件壁厚不应小于同一管系列S的管材壁厚。4冷水管、热水管宜有标志。3.2.7 管材规格用dnen(外径X壁厚)表示，不同管系列S的公称外径和公称壁厚应符合表3.2.7的规定。外径S5S4S3.2S2.5S2dn最小最大公称壁厚en2020.020.32.32.83.44.1
6、2525.025.32.32.83.54.25.13232.032.32.93.64.45.46.54040.040.43.74.55.56.78.15050.050.54.65.66.98.310.16363.063.65.87.18.610.512.77575.075.76.88.410.312.515.19090.090.98.210.112.315.018.1110110.0111.010.012.315.118.322.1公称平均外径管系列注：管材长度一般为4m或6m,也可根据用户要求由供需双方协商确定，管材长度不应有负偏差。壁厚不得低于上表中的数值。3.2.8 连接管件承口见图3.
7、2.8-1和图328-2.管件的承口尺寸与相应公称外径应符合表328-1和表328-2的规定。图3.2.8-1热熔承插连接管件承口图3.2.8-2电熔连接管件承口公称外最小承口长最小承插深承口的平均内径最大不圆最小通径度度dsmldsm2度径deLlL2最小最大最小最大D2014.511.018.819.319.019.50.613.02516.012.523.524.123.824.40.718.03218.114.630.431.030.731.30.725.04020.517.038.338.938.739.30.731.05023.520.048.348.948.749.30.839.
8、06327.423.961.161.761.662.20.849.07531.027.571.972.773.274.01.058.29035.532.086.487.487.888.81.269.811041.538.0105.8106.8107.3108.51.485.4注：表中的公称外径de指与管件相连的管材的公称外径，承口壁厚不应小于，承口壁厚不应小于相同规格管材的壁厚。表3.2.8-2电熔连接管件承口尺寸与相应公称外径（mm）公称外径熔合段最小内径熔合段最小长度最小承插L2dedsm,simL3最小最大2020.11020372525.11020403232.11020444040.
9、11020495050.11020556363.21123637575.21225709090.2132879110110.3153285注：此表中的公称外径de指与菅件相连的管材的公称外径。3.2.9 机具:管道切割机、热熔焊机、电熔焊机、电焊机、试压泵、短管器、管子剪、钢锯、刮刀、扳手、钳子、手锤、螺丝刀、工作台、水平尺、线坠、钢卷尺、钢板尺、角尺等。4操作工艺4.1 工艺流程安装准备T测量放线T贮运T管道敷设一管道连接T支吊架安装T试压一消毒、清洗4.2 安装准备根据施工方案确定的施工方法、技术交底的具体措施和本标准作业条件的要求做好施工准备工作。参看有关专业的施工图，核对各种管线的坐标
10、、标高是否交叉，管道的空间排列是否合理。43测量放线管道安装应测量好坐标、标高及坡度线。坐标、标高应从给定的水准点引入。4.4.1 搬运管材和管件时，应包装良好、小心轻放、避免油污，严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。4.4.2 管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火、远离热源。4.4.3 管材应水平堆放在平整的地上，管件应逐层码放整齐，堆置高度不得超过1.5m。4.5管道敷设4.5.1 管道嵌墙暗敷宜配合土建预留沟槽，其尺寸设计无规定时，墙槽的深度为dn+(20-30)mms宽度为dn+(40-60)mmo水平槽较长或开槽深度超过墙厚的1/
11、3时,应征得结构专业的同意。凹槽表面应平整，不得有尖角等突出物，管道应有固定措施；管道试压合格后，墙槽用MlO级水泥砂浆填补密实。当热水支管直埋时，其表面覆盖的MlO砂浆层厚度不得小于20mmo4.5.2 管道暗敷在地坪面层内时，应按设计图纸位置敷设。如现场施工有更改，应有图示记录。1.1.1 道安装时，不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。建筑给水聚丙烯管与其他金属管道平行敷设时应有一定的保护距离，其净距不宜小于100mm。1.1.4 室内明装管道宜在土建粉饰完毕后进行，安装前应复核预留孔洞或预埋套管的位置的准确度。1.1.5 管道穿越楼板时应设置套管，套管高出地面不应小于50mm,
12、并有防水措施。管道穿越屋面时，应采取严格的防水措施。穿越前端应设固定支架。1.1.6 管道穿墙壁时应配合土建设置套管。1.1.7 支管与干管连接时，应采取伸缩变形的补偿措施，如图4.5.7所示。(a)立管与支管连接(b)水平干管与立管连接(c)水平干管与水平支管连接图4.5.7补偿措施1.1.8 直埋在地坪面层以及墙体内的管道，应在封闭前做好试压和隐蔽工程的验收记录工作。1.1.9 建筑物埋地引入管和室内埋地管敷设应符合下列要求：1室内地坪0.00以下管道敷设宜分两步进行。先进行地坪0.00以下至基础墙外壁段的敷设，待土建结构施工结束后，再进行户外连接管的敷设。2室内地坪以下管道敷设应在土建工
13、程回填土夯实以后，重新开挖进行，不得在回填土之前或未经夯实的土层中敷设。3敷设管道的沟底应平整，不得有突出的尖硬物体。必要时敷设100mm厚的砂垫层。4埋地管道回填土时，管周回填土不得夹杂尖硬物直接与管壁接触。应先用砂或粒径不大于12mm的土回填至管顶上侧300mm处，经夯实后方可回填原土。室内埋地管道的埋置深度不宜小于500mm5管道出地坪处应设置套管，其高度应高出地坪100mmo6管道在穿基础墙时，应设置金属套管。穿地下室外墙时，应设防水套管。4.6 管道连接4.6.1 管材和管件之间应采用热熔连接，专用热熔机具应由管材供应厂商提供或确认。安装部位狭窄处，采用电熔连接。直埋敷设的管道不得采
14、用螺纹或法兰连接。4.6.2 建筑给水聚丙烯管与金属管件或其他管材连接时，应采用螺纹或法兰连接。4.6.3 热熔连接1热熔机具接通电源,到达工作温度(26020oC),指示灯亮后方能用于接管。2连接前管材端部宜去掉4050mm,切割管材时，应使端面垂直于管轴线。管材切割宜使用管子剪或管道切割机，也可使用钢锯，切割后的管材断面应去除毛边和毛刺。3管材与管件连接端面应清洁、干燥、无油。4用卡尺和笔在管端测量并标绘出承插深度，承插深度不应小于表4.6.3的要求。5加热时间、加工时间及冷却时间应按热熔机具生产厂家的要求进行。如无要求时，可参照表4.6.3。表463热熔连接技术要求公称外径最小承插深度加热时间加工时间冷却时间(mm)(mm)(三)(三)(min)2011.05432512.5
