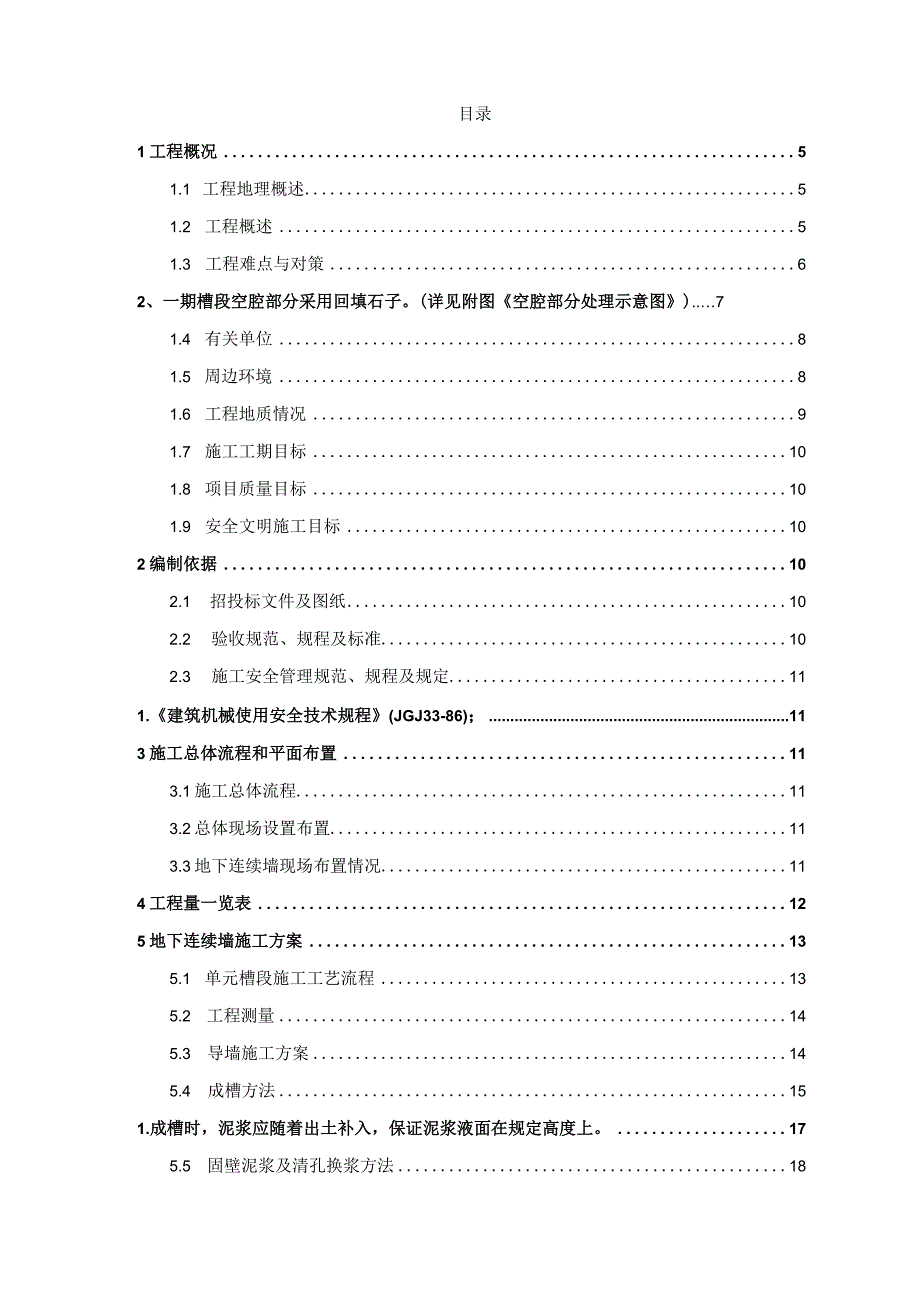

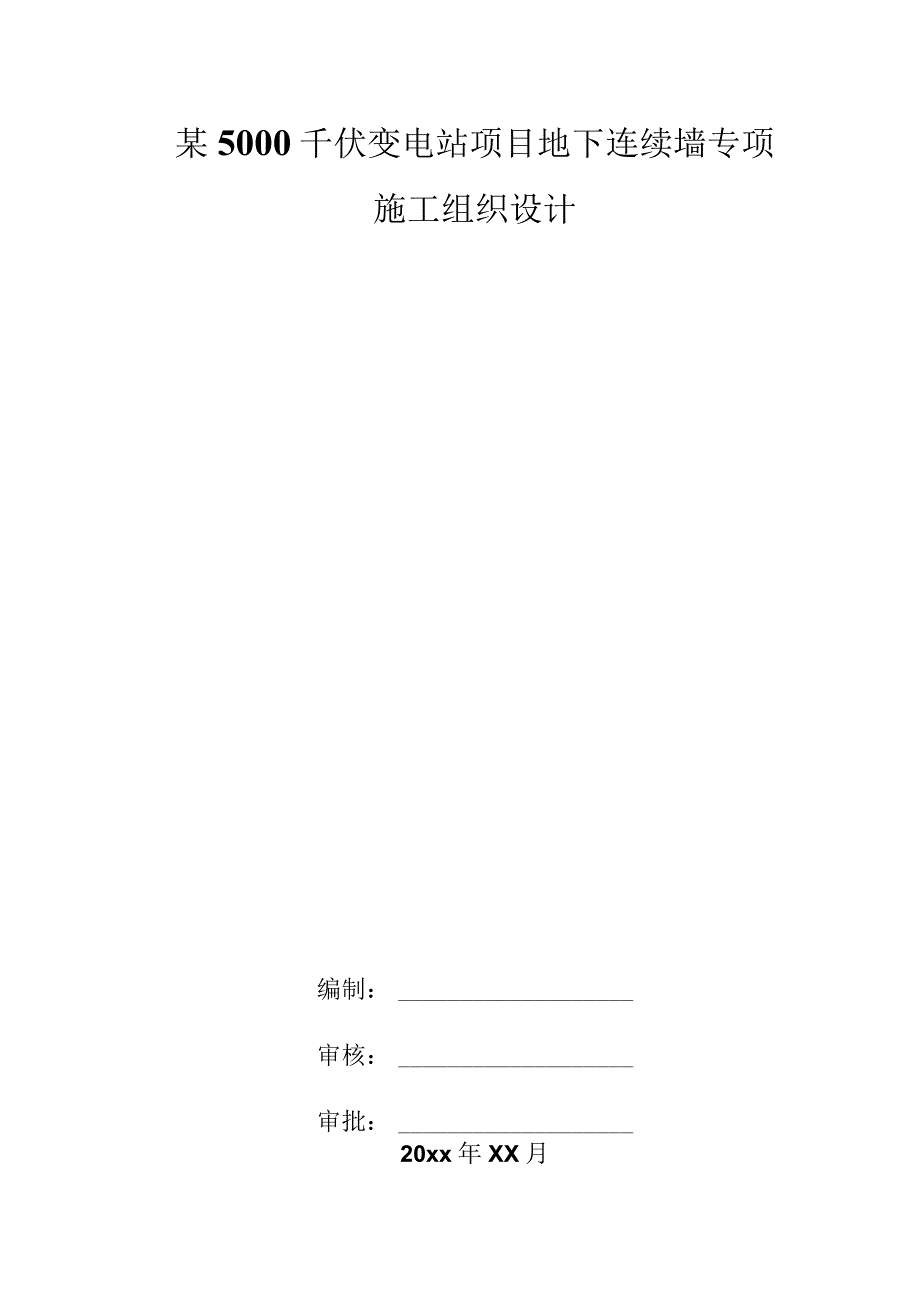

1、某5000千伏变电站项目地下连续墙专项施工组织设计编制：审核：审批：20xx年XX月目录1工程概况51.1 工程地理概述51.2 工程概述51.3 工程难点与对策62、一期槽段空腔部分采用回填石子。(详见附图空腔部分处理示意图).71.4 有关单位81.5 周边环境81.6 工程地质情况91.7 施工工期目标101.8 项目质量目标101.9 安全文明施工目标102编制依据102.1 招投标文件及图纸102.2 验收规范、规程及标准102.3 施工安全管理规范、规程及规定111.建筑机械使用安全技术规程(JGJ33-86)；113施工总体流程和平面布置113.1施工总体流程113.2总体现场设

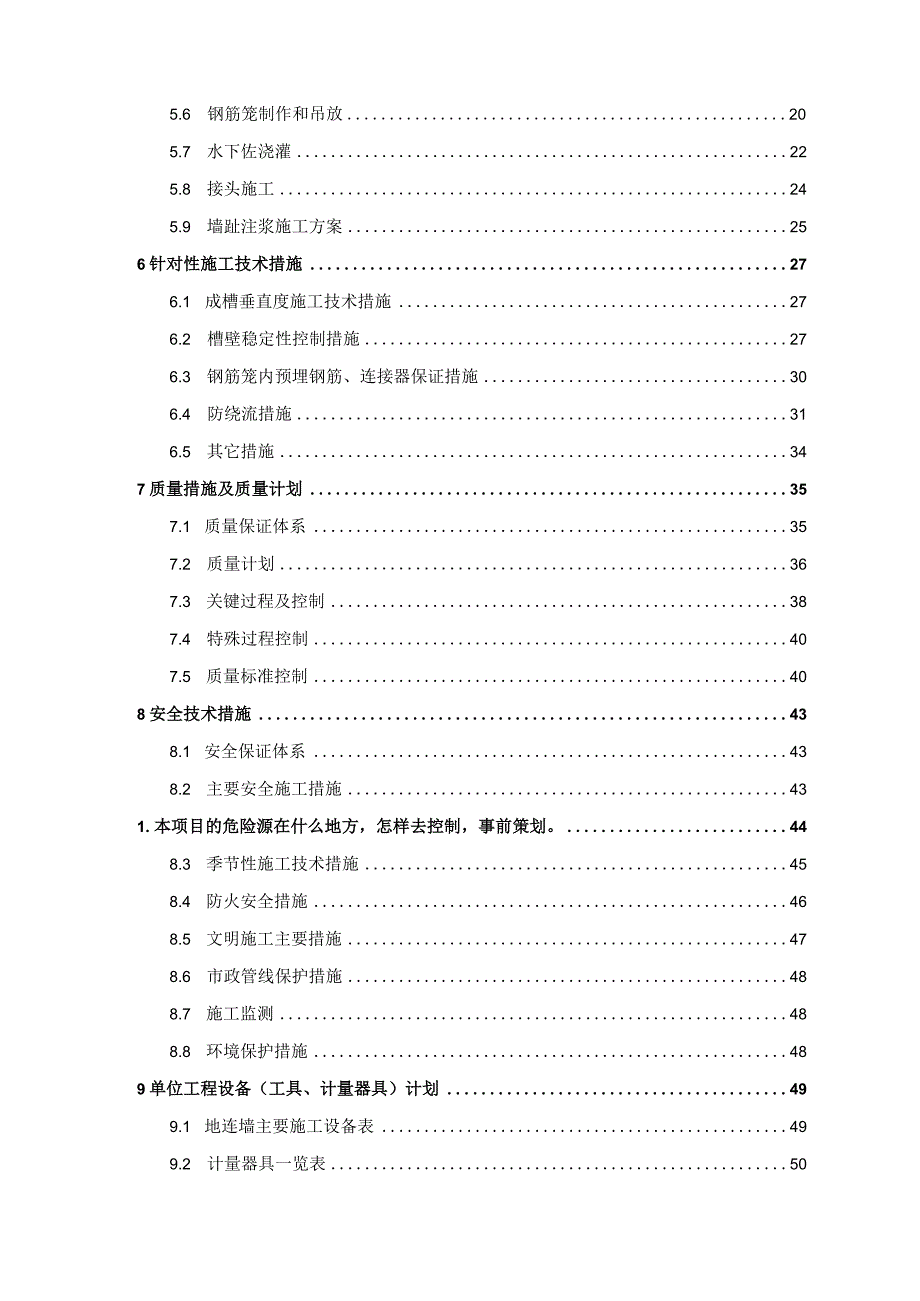

2、置布置113.3地下连续墙现场布置情况114工程量一览表125地下连续墙施工方案135.1 单元槽段施工工艺流程135.2 工程测量145.3 导墙施工方案145.4 成槽方法151.成槽时，泥浆应随着出土补入，保证泥浆液面在规定高度上。175.5 固壁泥浆及清孔换浆方法185.6 钢筋笼制作和吊放205.7 水下佐浇灌225.8 接头施工245.9 墙趾注浆施工方案256针对性施工技术措施276.1 成槽垂直度施工技术措施276.2 槽壁稳定性控制措施276.3 钢筋笼内预埋钢筋、连接器保证措施306.4 防绕流措施316.5 其它措施347质量措施及质量计划357.1 质量保证体系357.
3、2 质量计划367.3 关键过程及控制387.4 特殊过程控制407.5 质量标准控制408安全技术措施438.1 安全保证体系438.2 主要安全施工措施431.本项目的危险源在什么地方，怎样去控制，事前策划。448.3 季节性施工技术措施458.4 防火安全措施468.5 文明施工主要措施478.6 市政管线保护措施488.7 施工监测488.8 环境保护措施489单位工程设备（工具、计量器具）计划499.1 地连墙主要施工设备表499.2 计量器具一览表5010单位工程材料计划5111施工管理人员配备计划5212劳动力配备计划5313施工进度计划5414附图5514.1 施工平面布置图5
4、514.2 槽段分幅示意图5514.3 地墙施工流程示意图5514.4 导墙剖面图5514.5 泥浆系统平面布置示意图5514.6 6地墙成槽顺序示意图5514.7 钢筋笼起吊图5514.8 8钢筋笼起吊变形图5514.9钢筋笼起吊受力图5514.10导管布置示意图5514.11槽段混凝土浇注示意图551工程概况1.1 工程地理概述本项目为500千伏大容量全地下变电站，作为XXX重要配套工程，建设规模列全国同类工程之首。工程位于XXX市静安区成都北路、北京西路、山海关路和大田路围成的区域之中，站址可用地块南一北方向长约220米、东一西方向宽约200米。变电站为全地下四层筒型结构，地下建筑直径（
5、外径）为130米，地下结构埋置深度约33.5米。根据市政规划，本站址所处地块为公共绿地，地面部分将建设XXX市“XXX公园”。1.2 工程概述本工程基坑围护体系采用地下连续墙两墙合一，地下连续墙墙厚为120Omnb深57.5m（穿透2层，进入到1层），共408延长米。地下连续墙槽段分为A、B、C、D、E、F六个区，共80幅。一期槽段有6.2m和6.3m两种类型，二期槽段有6.5m、3.75m和3.85m三种类型（3.75m为V型幅）,另外有四个特殊槽段，分别为6.58m、6.22m、6.69m、6.53o地下连续墙体佐设计强度为C35（施工时提高一个等级），抗渗等级为P12,槽段接头采用工字钢
6、型刚性接头。本工程成槽采用铳削式成槽机和抓斗式成槽机相结合的工艺，可有效的提高地下连续墙的施工效率，确保地下连续墙的施工质量和工期要求。1.3 工程难点与对策难点L本工程地下连续墙设计为120Omm厚，埋深达57.5m,为超深大厚度地下连续墙。地下连续墙需穿越1层砂质粘土和粉砂层、2层粉砂层，尤其是2层粉砂层（厚约8.3m）,其标贯击数达50.1击，比贯入阻力达23.23Mpa（强度等级近似于C25）,根据以往类似土层的工程施工经验，地下连续墙施工成槽难度相当大。对策：地下连续墙施工采用抓铳相结合的成槽施工工艺。针对不同土层的情况，分别采用二种型号的成（铳）槽机进行成槽施工。难点2：地下连续墙
7、最大成槽深度达到57.5m,成槽垂直度1/600要求高，控制难度比较大。对策：1、本工程地质2层粉砂层由于强度比较高，成槽垂直度控制难度比较大，因此采取抓-铳相结合的成槽工艺。2、抓斗每抓取5m即测量孔斜情况，直至30m砂层以上，一台抓斗配备一台KODEN（DM-684型）超声波测井仪随机检测；3、要求抓斗每抓23斗即旋转斗体180度，每抓2m检测中心钢丝绳偏移距离,做到随时监控槽孔偏斜，以此保证槽孔垂直；4、抓斗在抓取上部粘土层过程中如出现孔斜偏大的情况，可采用液压铳吊放慢铳纠偏。难点3：地下连续墙厚度为120Omln,成槽厚度比较大，而且设计接头形式采用工字钢。结合以往类似地下连续墙施工的
8、经验，进行硅浇注时，极易发生混凝土绕流现象，给后续槽段的施工带来比较大的难度。对策：1、为了减少混凝土绕流量，采用1.0厚的铁皮将“H”型钢和钢筋笼端部至导管位置包起，以防止碎绕流。（详见附图侧向防绕流示意图）；2、一期槽段空腔部分采用回填石子。（详见附图空腔部分处理示意图）难点4：地下连续墙成槽时槽壁稳定性控制难度高。对策：1、根据实际试成槽的施工情况，调节泥浆比重，一般控制在1.18左右，并对每一批新制的泥浆进行泥浆的主要性能的测试。2、地下连续墙外侧采用水泥搅拌桩将基坑内浅层水与地下墙隔断，地下墙内侧采用轻型井点降水，以降低水头确保槽壁稳定。3、对于暗浜区，侧采用水泥搅拌桩将地下墙两侧土
9、体进行加固，以保证在该地层范围内的槽壁稳定性。4、另外采取控制成槽机掘进速度和铳槽进尺速度、施工过程中大型机械不得在槽段边缘频繁走动、泥浆应随着出土及时补入，保证泥浆液面在规定高度上，以防槽壁失稳；难点5：地下连续墙需穿越1层砂质粘土和粉砂层、2层粉砂层，层底夹大量粉砂。因此，槽底沉渣控制要求较高（沉渣厚度（10Omln）。对策：采用液压铳及泥浆净化系统联合进行清孔换浆，将液压铳铳削架逐渐下沉至槽底并保持铳轮旋转，铳削架底部的泥浆泵将槽底的泥浆输送至泥浆净化系统，由振动筛除去大颗粒钻磴后，进入旋流器分离泥浆中的细砂颗粒。经净化后的泥浆流回到槽孔内，如此循环往复，直至沉渣厚度达到碎浇筑前槽内泥浆
10、的标准。1.4 有关单位建设单位：设计单位：监理单位：总包单位：1.5 周边环境XXX世博50OkV地下变地处市中心，位于XXX市静安区。本期工程施工范围处于北京西路、成都北路、山海关路和大田路所围的地块内，场地内部原老式民房和厂房现已拆除，但地下基础未予挖除，场地已整平。本工程以地下结构的外墙边为控制标准，在山海关路退界10m,在成都北路一侧地下结构退界20m。大田路和北京西路距离本工程较远，大田路侧用地红线距离本工程地下结构边界约为46m,北京西路侧用地红线距离本工程地下结构边界约为76m。周边管线(见下表，周边管线情况表)周边管线情况表山海关路侧管线供电供电供电煤气污水雨水煤气配水电车距
11、离(m)16.617.718.819.620.321.121.623.125.3成都北路侧管线供电信息煤气配水雨水合流雨水雨水煤气距离(m)23.024.626.528.931.335.244.954.557.0管线信息煤气配水配水电力距离(m)58.860.762.263.266.8大田路侧管线供电供电污水雨水配水煤气信息供电供电距离(m)最近的一条供电线路距离基坑边缘的距离超过58m。北京西路侧管线信息电车配水供电煤气煤气供电雨水供电距离(m)最近的信息关系距离将近150m。注：本表中距离为基坑结构外边界至各条管线的距离。1.6工程地质情况根据勘察资料显示，目前已有勘探孔静止地下水埋深一般
12、05LOm。施工区域地基土层分布特征自上而下分别描述如下：1人工填土：多为建筑地基，由碎砖，木桩混凝土基础和一部分塘泥组成，松散。填土厚度在L03.Om深度范围内。灰黄色粉质粘土：很湿饱和，可塑，局部夹少量薄层粉土。含少量铁镒结核。该层顶板埋深L03.Om,厚度0.42.4m,局部因建筑基础（或地基）埋藏较深而厚度较小，锥尖阻力qc一般为O.66Mpa0灰色淤泥质粉质粘土：饱和，流塑，含腐殖质。此层土夹粉砂，粉土。本层士是XXX地区典型的软土层，为高灵敏度的粘性土。该层顶板埋深2.7、3.7m,厚度4.18.6m,锥尖阻力qc一般为0.55MPao灰色淤泥质粘土：饱和，流塑，含腐殖质。此层土顶
13、部夹少量粉土。本层土是XXX地区典型的软土层，为高灵敏度的粘性土。该层顶板埋深6.811.5m,厚度5.33Om,锥尖阻力qc一般为O.53Mpa17灰色粘土：局部为粉质粘土。很湿，软塑“可塑，夹砂质粉土。该层顶板埋深15.818.5m,厚度2.75.9m,锥尖阻力qc一般为O.72Mpa1-2灰色粉质粘土：很湿，软塑，夹砂质粉土。该层顶板埋深20.0、23.Om,厚度3.67.1m,锥尖阻力qc一般为0.98MPao1暗绿草黄色粉质粘土：可塑硬塑，湿。该层顶板埋深25.8、27.5m,厚度2. 75.0m,锥尖阻力qc一般为1.94Mpa01草黄灰色砂质粉土：饱和，稍密中密，浅层含较多的粘性
