污水处理水池环氧防腐工程方案.docx

上传人:p** 文档编号:519400 上传时间:2023-10-11 格式:DOCX 页数:4 大小:16.15KB
下载 相关 举报

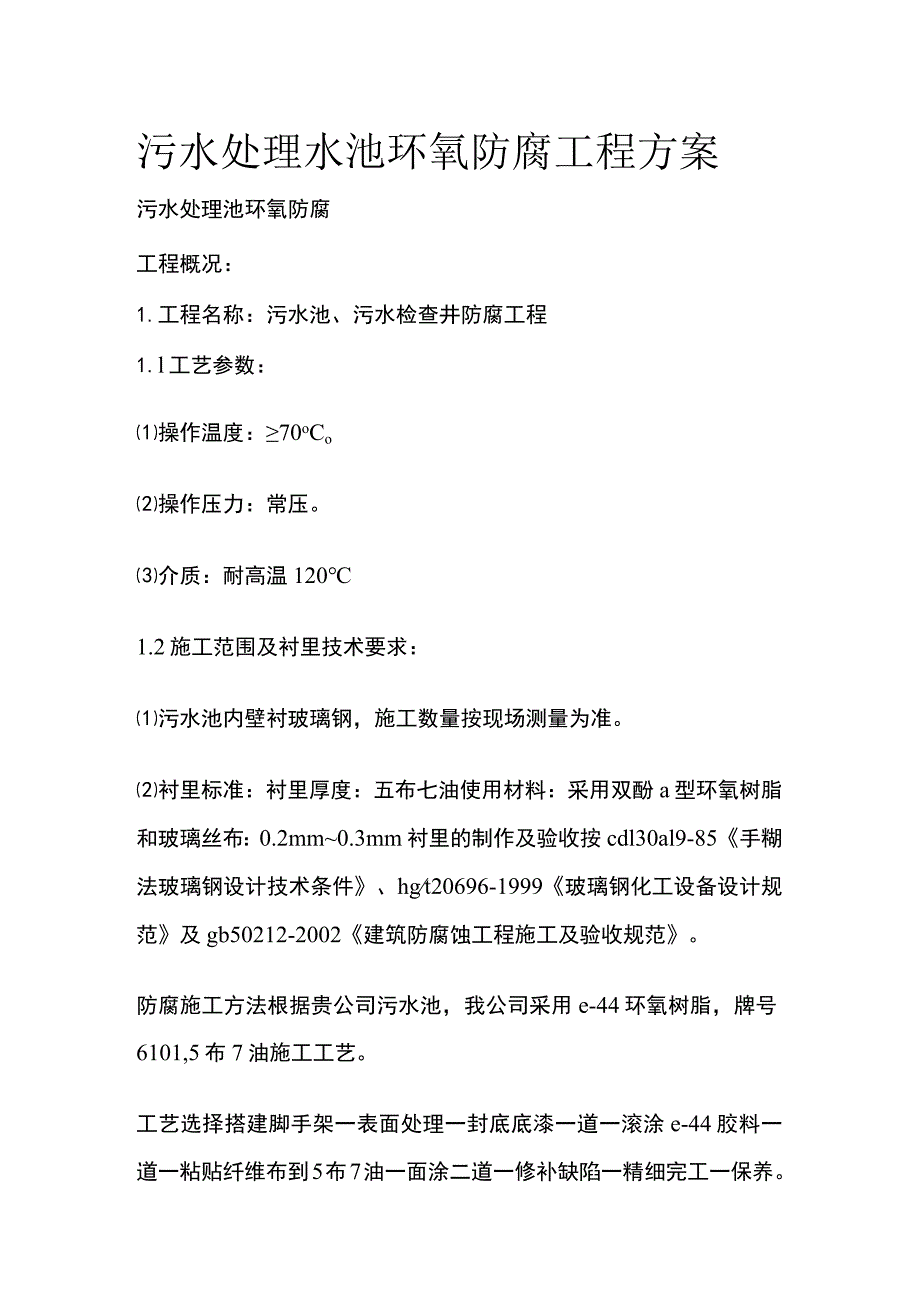

污水处理水池环氧防腐工程方案.docx_第1页
第1页 / 共4页

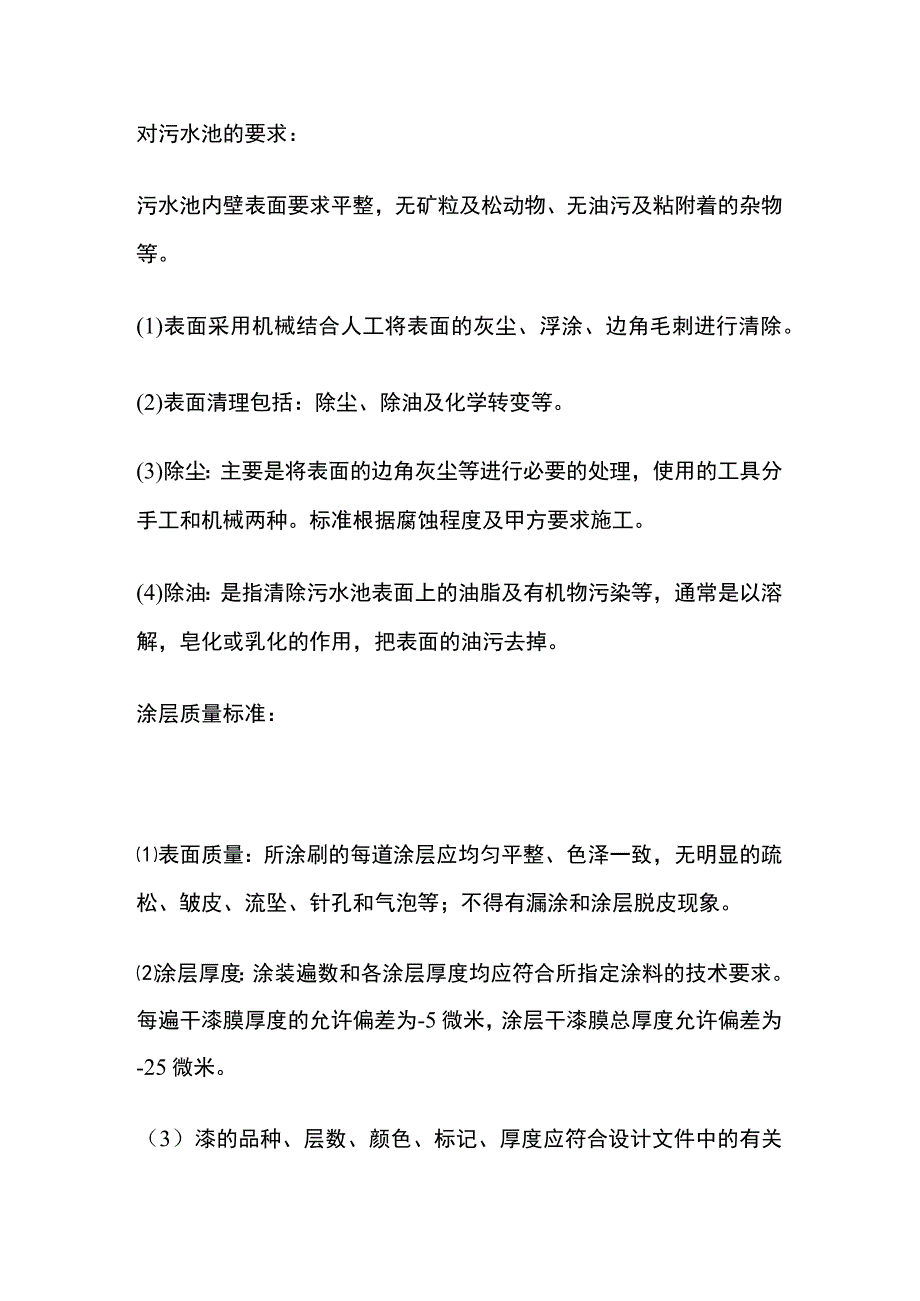

污水处理水池环氧防腐工程方案.docx_第2页
第2页 / 共4页

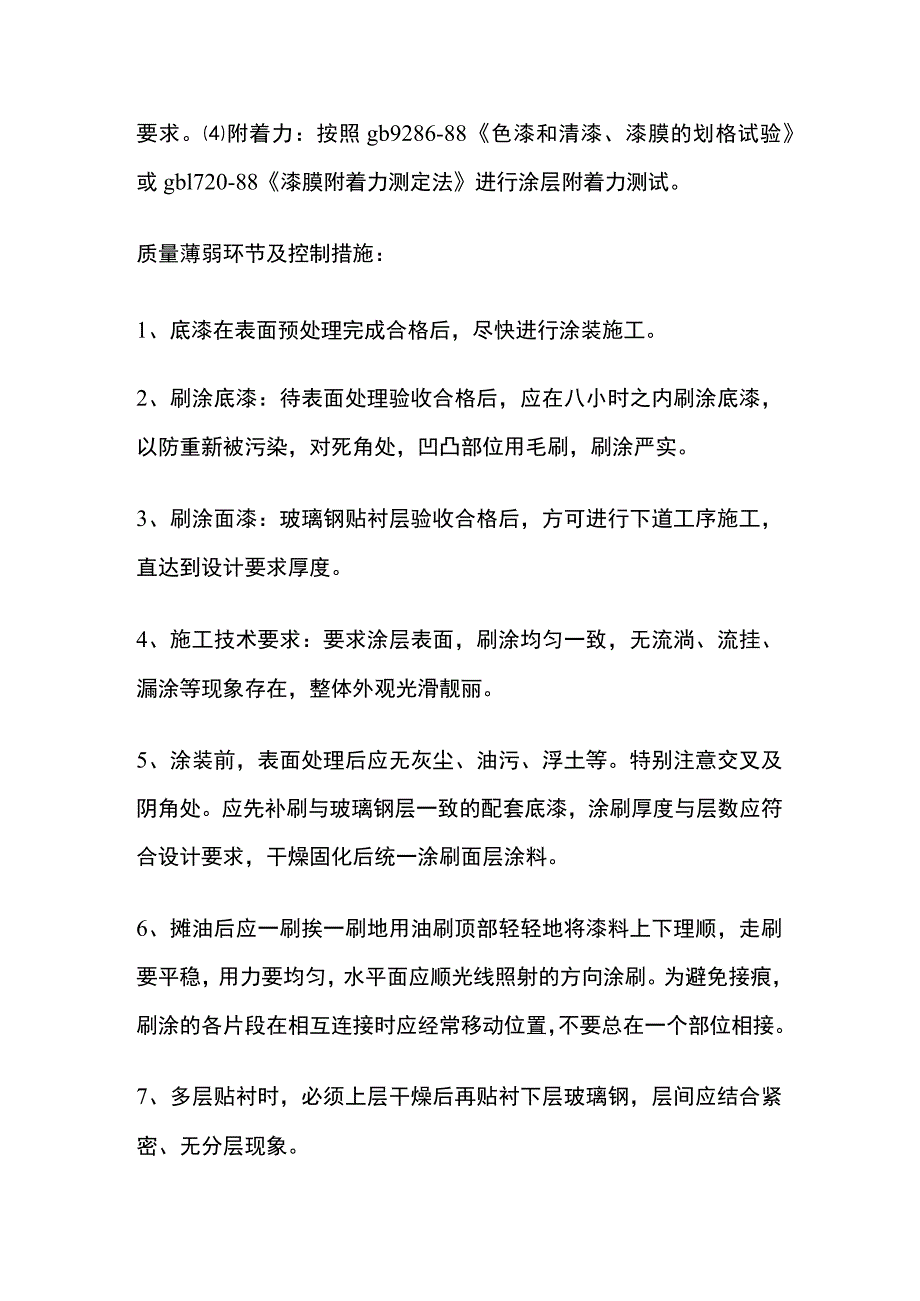

污水处理水池环氧防腐工程方案.docx_第3页
第3页 / 共4页
污水处理水池环氧防腐工程方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《污水处理水池环氧防腐工程方案.docx》由会员分享,可在线阅读,更多相关《污水处理水池环氧防腐工程方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、污水处理水池环氧防腐工程方案污水处理池环氧防腐工程概况:1.工程名称:污水池、污水检查井防腐工程1.l工艺参数:操作温度:70oCo操作压力:常压。介质:耐高温1201.2施工范围及衬里技术要求:污水池内壁衬玻璃钢,施工数量按现场测量为准。衬里标准:衬里厚度:五布七油使用材料:采用双酚a型环氧树脂和玻璃丝布:0.2mm0.3mm衬里的制作及验收按cdl30al9-85手糊法玻璃钢设计技术条件、hgt20696-1999玻璃钢化工设备设计规范及gb50212-2002建筑防腐蚀工程施工及验收规范。防腐施工方法根据贵公司污水池,我公司采用e-44环氧树脂,牌号6101,5布7油施工工艺。工艺选择搭

2、建脚手架一表面处理一封底底漆一道一滚涂e-44胶料一道一粘贴纤维布到5布7油一面涂二道一修补缺陷一精细完工一保养。对污水池的要求:污水池内壁表面要求平整,无矿粒及松动物、无油污及粘附着的杂物等。(1)表面采用机械结合人工将表面的灰尘、浮涂、边角毛刺进行清除。(2)表面清理包括:除尘、除油及化学转变等。(3)除尘:主要是将表面的边角灰尘等进行必要的处理,使用的工具分手工和机械两种。标准根据腐蚀程度及甲方要求施工。(4)除油:是指清除污水池表面上的油脂及有机物污染等,通常是以溶解,皂化或乳化的作用,把表面的油污去掉。涂层质量标准:表面质量:所涂刷的每道涂层应均匀平整、色泽一致,无明显的疏松、皱皮、

3、流坠、针孔和气泡等;不得有漏涂和涂层脱皮现象。涂层厚度:涂装遍数和各涂层厚度均应符合所指定涂料的技术要求。每遍干漆膜厚度的允许偏差为-5微米,涂层干漆膜总厚度允许偏差为-25微米。(3)漆的品种、层数、颜色、标记、厚度应符合设计文件中的有关要求。附着力:按照gb9286-88色漆和清漆、漆膜的划格试验或gbl720-88漆膜附着力测定法进行涂层附着力测试。质量薄弱环节及控制措施:1、底漆在表面预处理完成合格后,尽快进行涂装施工。2、刷涂底漆:待表面处理验收合格后,应在八小时之内刷涂底漆,以防重新被污染,对死角处,凹凸部位用毛刷,刷涂严实。3、刷涂面漆:玻璃钢贴衬层验收合格后,方可进行下道工序施

4、工,直达到设计要求厚度。4、施工技术要求:要求涂层表面,刷涂均匀一致,无流淌、流挂、漏涂等现象存在,整体外观光滑靓丽。5、涂装前,表面处理后应无灰尘、油污、浮土等。特别注意交叉及阴角处。应先补刷与玻璃钢层一致的配套底漆,涂刷厚度与层数应符合设计要求,干燥固化后统一涂刷面层涂料。6、摊油后应一刷挨一刷地用油刷顶部轻轻地将漆料上下理顺,走刷要平稳,用力要均匀,水平面应顺光线照射的方向涂刷。为避免接痕,刷涂的各片段在相互连接时应经常移动位置,不要总在一个部位相接。7、多层贴衬时,必须上层干燥后再贴衬下层玻璃钢,层间应结合紧密、无分层现象。8、涂刷时,首先对边角、棱角处、夹缝处进行预涂,必要时采用长杆毛笔进行点涂,以保证漆膜厚薄均匀无漏涂。9、技术要求:对于死角部位,要用毛刷进行点涂,不允许有漏涂、漏刷、流淌、流挂等不良现象存在,要达到外观颜色均匀一致、光滑靓丽。养护:自然养护7-10日,即可交付使用。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 设计及方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
