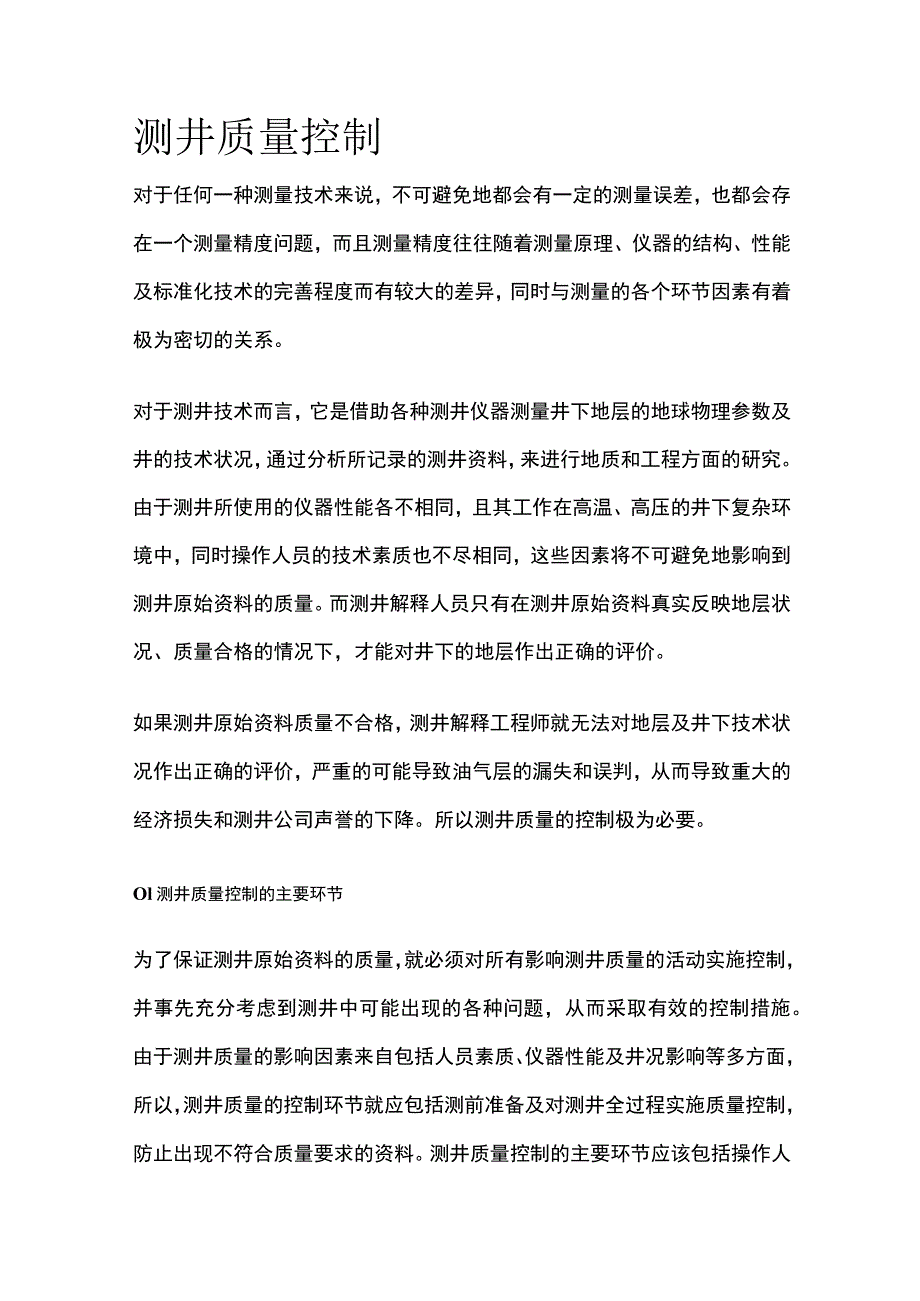

1、测井质量控制对于任何一种测量技术来说，不可避免地都会有一定的测量误差，也都会存在一个测量精度问题，而且测量精度往往随着测量原理、仪器的结构、性能及标准化技术的完善程度而有较大的差异，同时与测量的各个环节因素有着极为密切的关系。对于测井技术而言，它是借助各种测井仪器测量井下地层的地球物理参数及井的技术状况，通过分析所记录的测井资料，来进行地质和工程方面的研究。由于测井所使用的仪器性能各不相同，且其工作在高温、高压的井下复杂环境中，同时操作人员的技术素质也不尽相同，这些因素将不可避免地影响到测井原始资料的质量。而测井解释人员只有在测井原始资料真实反映地层状况、质量合格的情况下，才能对井下的地层作出

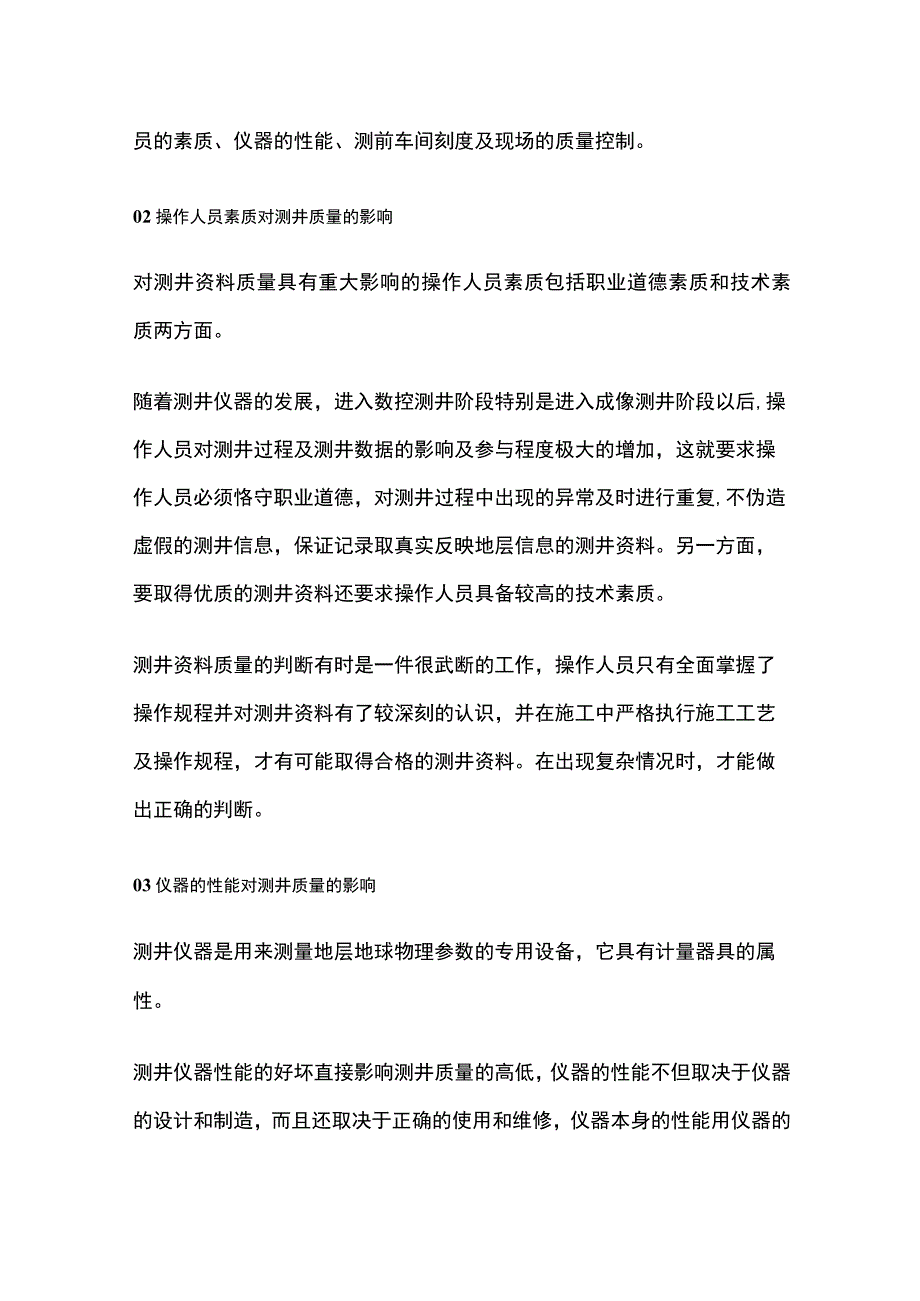

2、正确的评价。如果测井原始资料质量不合格，测井解释工程师就无法对地层及井下技术状况作出正确的评价，严重的可能导致油气层的漏失和误判，从而导致重大的经济损失和测井公司声誉的下降。所以测井质量的控制极为必要。Ol测井质量控制的主要环节为了保证测井原始资料的质量，就必须对所有影响测井质量的活动实施控制，并事先充分考虑到测井中可能出现的各种问题，从而采取有效的控制措施。由于测井质量的影响因素来自包括人员素质、仪器性能及井况影响等多方面，所以，测井质量的控制环节就应包括测前准备及对测井全过程实施质量控制，防止出现不符合质量要求的资料。测井质量控制的主要环节应该包括操作人员的素质、仪器的性能、测前车间刻度及
3、现场的质量控制。02操作人员素质对测井质量的影响对测井资料质量具有重大影响的操作人员素质包括职业道德素质和技术素质两方面。随着测井仪器的发展，进入数控测井阶段特别是进入成像测井阶段以后,操作人员对测井过程及测井数据的影响及参与程度极大的增加，这就要求操作人员必须恪守职业道德，对测井过程中出现的异常及时进行重复,不伪造虚假的测井信息，保证记录取真实反映地层信息的测井资料。另一方面，要取得优质的测井资料还要求操作人员具备较高的技术素质。测井资料质量的判断有时是一件很武断的工作，操作人员只有全面掌握了操作规程并对测井资料有了较深刻的认识，并在施工中严格执行施工工艺及操作规程，才有可能取得合格的测井资

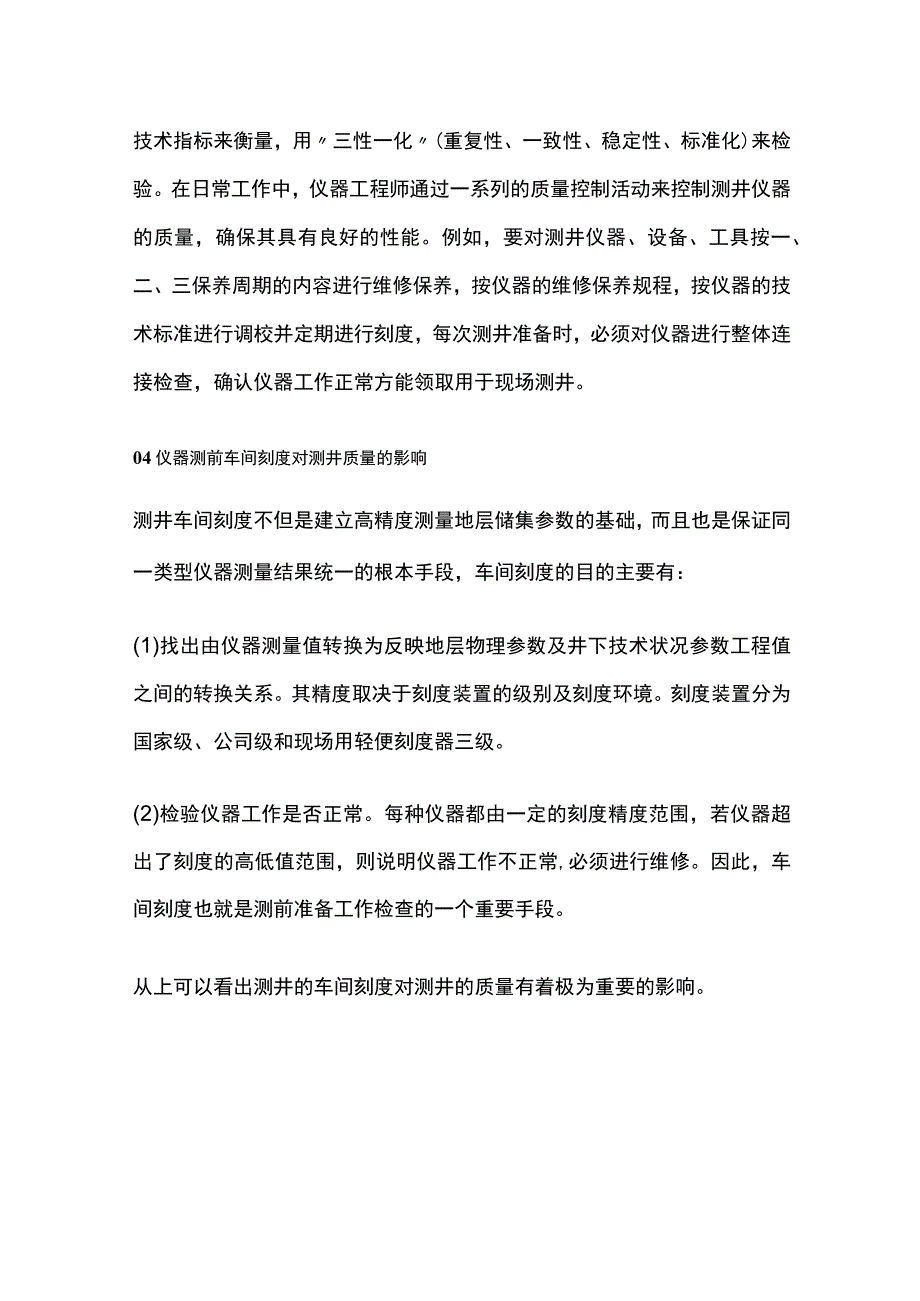

4、料。在出现复杂情况时，才能做出正确的判断。03仪器的性能对测井质量的影响测井仪器是用来测量地层地球物理参数的专用设备，它具有计量器具的属性。测井仪器性能的好坏直接影响测井质量的高低，仪器的性能不但取决于仪器的设计和制造，而且还取决于正确的使用和维修，仪器本身的性能用仪器的技术指标来衡量，用三性一化(重复性、一致性、稳定性、标准化)来检验。在日常工作中，仪器工程师通过一系列的质量控制活动来控制测井仪器的质量，确保其具有良好的性能。例如，要对测井仪器、设备、工具按一、二、三保养周期的内容进行维修保养，按仪器的维修保养规程，按仪器的技术标准进行调校并定期进行刻度，每次测井准备时，必须对仪器进行整体连
5、接检查，确认仪器工作正常方能领取用于现场测井。04仪器测前车间刻度对测井质量的影响测井车间刻度不但是建立高精度测量地层储集参数的基础，而且也是保证同一类型仪器测量结果统一的根本手段，车间刻度的目的主要有：(1)找出由仪器测量值转换为反映地层物理参数及井下技术状况参数工程值之间的转换关系。其精度取决于刻度装置的级别及刻度环境。刻度装置分为国家级、公司级和现场用轻便刻度器三级。(2)检验仪器工作是否正常。每种仪器都由一定的刻度精度范围，若仪器超出了刻度的高低值范围，则说明仪器工作不正常,必须进行维修。因此，车间刻度也就是测前准备工作检查的一个重要手段。从上可以看出测井的车间刻度对测井的质量有着极为
6、重要的影响。测井质量的控制的关键在于现场测井过程中的控制，主要控制环节主要包则井环境、测井深度、测井速度、测井刻度、测井重复、测井数值、测井图头图面等几大要素。(1)测井环境每种测井仪器对其使用的工作条件具有一定的要求，只有满足这些要求,才能保证测量结果真实反映地层信息。对于操作工程师而言，到达作业现场后，必须收集井深结构数据，了解井眼尺寸，包括泥浆比重、粘度、矿化度在内的泥浆性能，钻井过程中所遇到的特殊井段，此外对于井场周围有可能影响测井作业的设施、设备等外部环境也要进行观察和了解,以确认测井环境是否满足井下仪器的工作限制条件。同时依次选定测井所要使用的扶正器、间隙器、偏心器、爬行器等测井辅
7、助设施，以尽量减少测井环境对测井资料的影响。(2)测井深度测井深度的准确与否直接影响测量结果与实际地层的响应关系，如果测井曲线的深度误差超过规定要求，那么该条曲线就是质量不合格的废品。影响测井深度的原因很多，但对于常规电缆测井而言，不外乎是电缆此行记号超差、深度深度测量轮、光电编码器及地面深度系统问题及电缆打扭打结事故所致。因此，在检查测井资料时，必须依据井底深度、套管深度、磁性记号的误差值、不同次并测的校深曲线(自然伽马)的相对深度、相对层厚进行测井深度控制，任何一向存在问题，都应查明原因或进行重复验证。(3)测井速度测速也是影响测井资料质量的一个非常重要的因素，它不但影响测井曲线的相对幅度
8、，而且也影响测井的深度。每种仪器的技术指标中都有对测井速度的要求，一次，测井过程中对测速应有一定的限制。几种仪器组合测量时，应采用最低测速仪器的测速。各类曲线的测速不得超过规定测速的10%o在测后进行测井资料质量检查时，对超速的曲线应按不合格处理，必须重新测量。(4)测井刻度现场测井时，在进行主刻度及主校验(部分仪器调用车间刻度)的基础上，必须进行测前刻度，从检查整个测井系统是否工作正常。如果测前刻度值符合仪器技术标准，那么可以进行测井工作。如果测前刻度值超过允许误差，则说明仪器存在问题，应更换仪器。当测量井段的曲线测完后，必须进行测后刻度，以检查仪器在整个工作过程中是否稳定可靠。如果测前测后
9、刻度的数据误差符合资料质量要求,则认为测井系统在整个测井过程中的稳定性达到要求。否则，则认为仪器在工作过程中存在问题，所测资料为不合格品，必须更换仪器重新测量。(5)测井重复为检验仪器的温度性能及整个测井系统的工作稳定性，在进行全测量井段正式曲线测量前，应首先在测量段上部选取测量曲线幅度有相对变化的井段进行重复曲线的测量,然后再进行正式曲线的测量。测量完毕后,应检查测井重复曲线重复井段的选取是否合适，重复误差是否在质量标准允许的误差范围内，若重复超差，说明仪器性能不稳应更换仪器重新测量。(6)测井数值测井数值的正确与否，直接关系到对地层及井下技术状况的正确评价，因此在现场进行测井资料质量控制时
10、，必须检查测井数值。检查测井数值是否正确的方法主要有检查测井标志层的测量数值是否符合标准要求，检查不同测井曲线数值是否符合地区规律，对任何检查发现的疑虑均应查明原因并给出合理的解释，否则就应更换仪器进行重复验证。(7)测井曲线图头图面对于图头填写存在问题及图面赃污的测井资料不可能定为优质资料，因此在测后进行测井曲线质量控制时，必须检查测井曲线图头填写是否正确，图面是否污损,发现问题应及时采取措施以保证测井资料的高质量。测井质量的控制是一个全过程的控制，无论哪一个环节都要严格执行技术标准和质量要求，测井现场的质量控制是测井质量控制的关键场所,施工人员应牢记测井公司的质量方针和质量目标，认真履行岗位职责，严格执行施工工艺和操作规程，把影响测井质量的各种因素降低到最小程度，把出现的问题处理解决在测井现场，取全取准测井资料。
