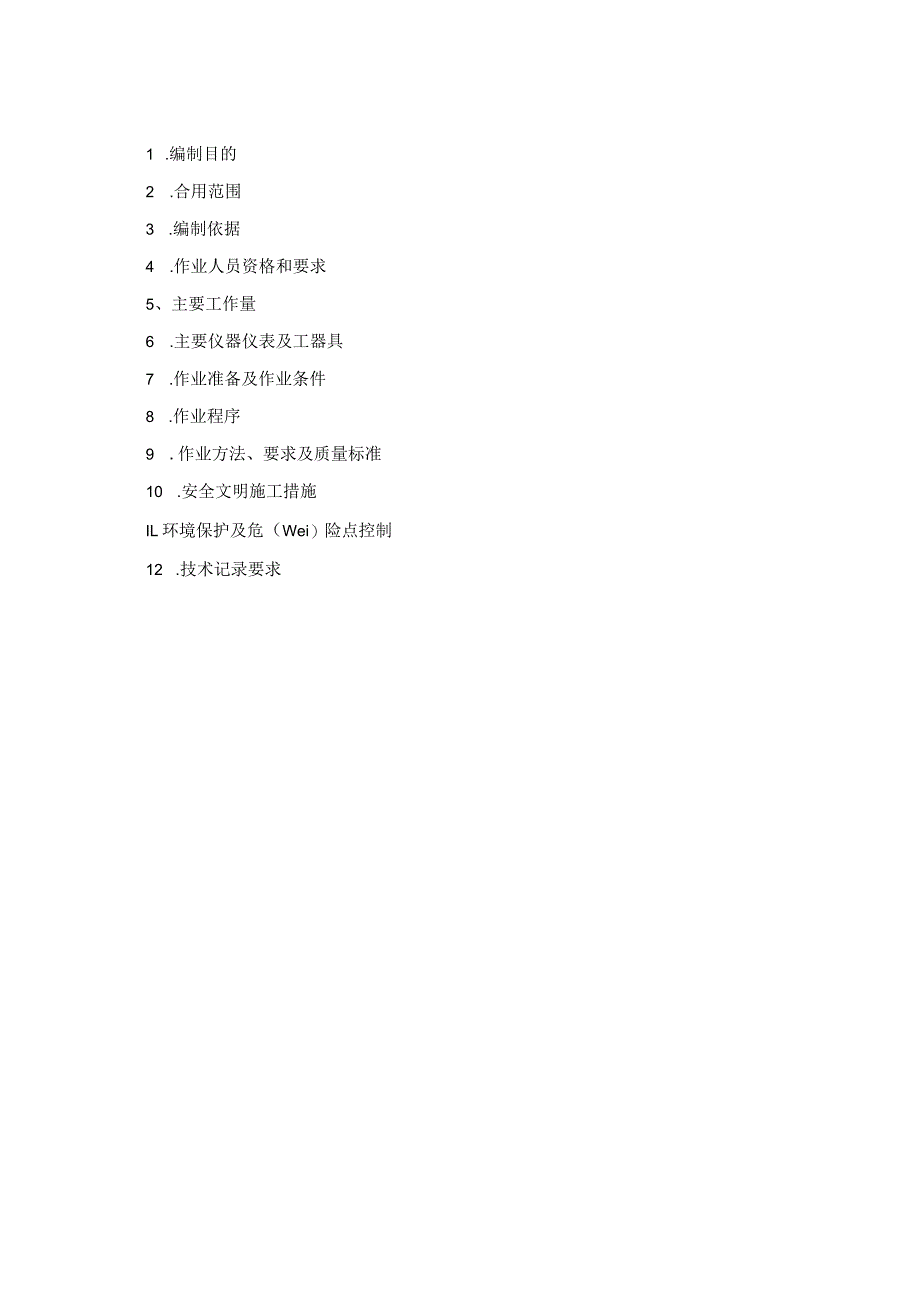

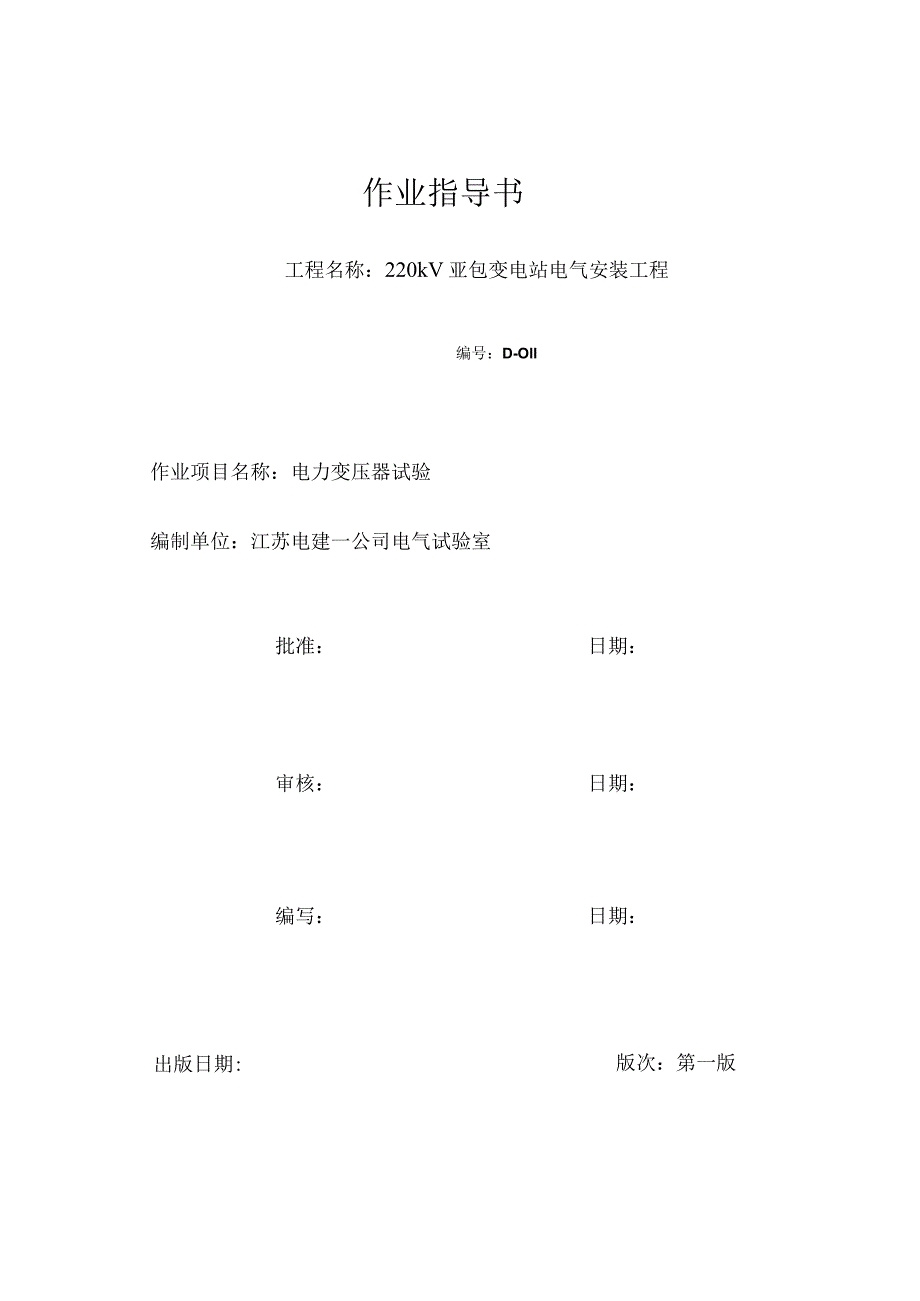

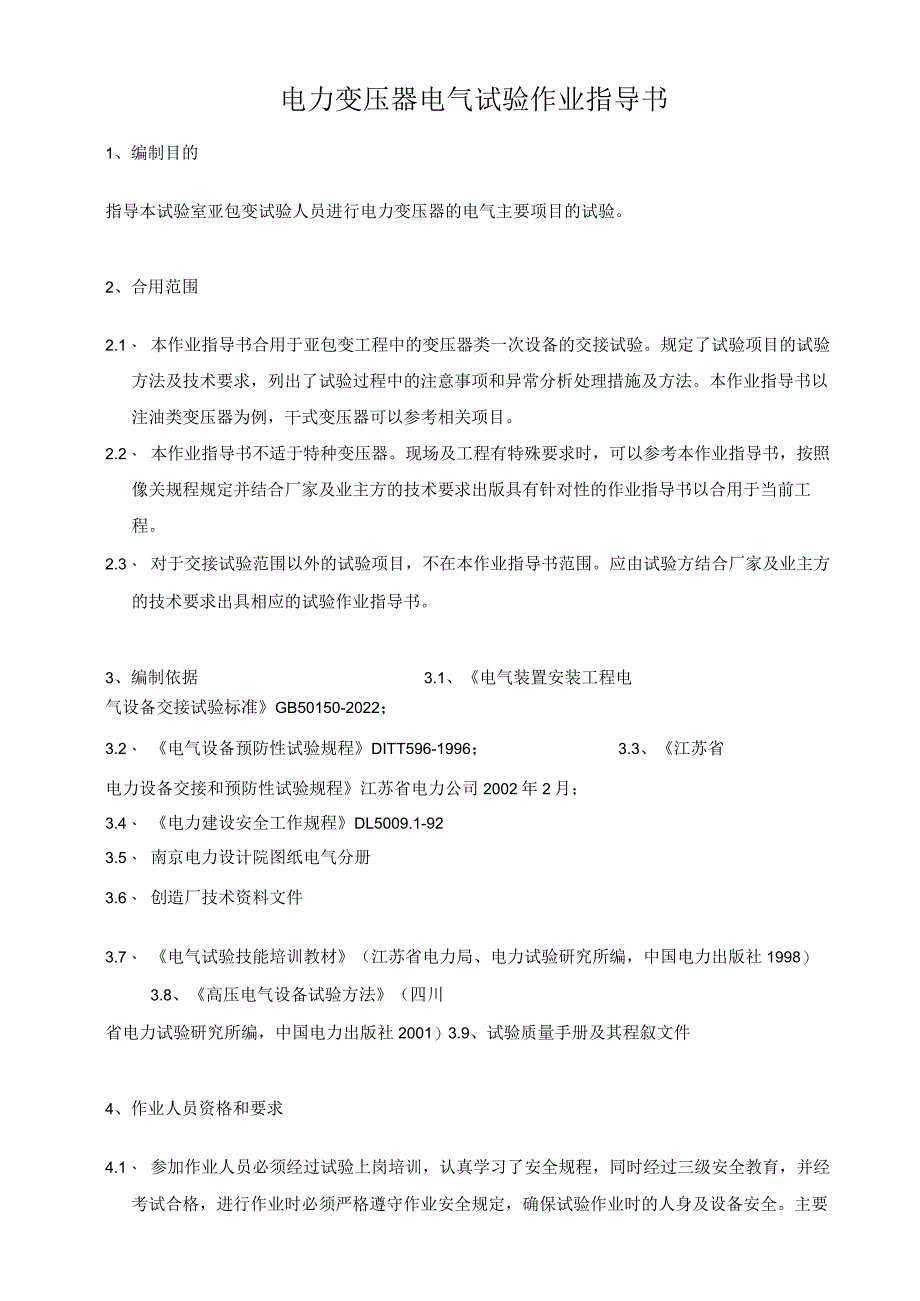

1、作业指导书工程名称：220kV亚包变电站电气安装工程编号：D-Oll作业项目名称：电力变压器试验编制单位：江苏电建一公司电气试验室批准：日期：审核：日期：编写：日期：出版日期:版次：第一版1 .编制目的2 .合用范围3 .编制依据4 .作业人员资格和要求5、主要工作量6 .主要仪器仪表及工器具7 .作业准备及作业条件8 .作业程序9 .作业方法、要求及质量标准10 .安全文明施工措施IL环境保护及危（Wei）险点控制12 .技术记录要求电力变压器电气试验作业指导书1、编制目的指导本试验室亚包变试验人员进行电力变压器的电气主要项目的试验。2、合用范围2.1、 本作业指导书合用于亚包变工程中的变压
2、器类一次设备的交接试验。规定了试验项目的试验方法及技术要求，列出了试验过程中的注意事项和异常分析处理措施及方法。本作业指导书以注油类变压器为例，干式变压器可以参考相关项目。2.2、 本作业指导书不适于特种变压器。现场及工程有特殊要求时，可以参考本作业指导书，按照像关规程规定并结合厂家及业主方的技术要求出版具有针对性的作业指导书以合用于当前工程。2.3、 对于交接试验范围以外的试验项目，不在本作业指导书范围。应由试验方结合厂家及业主方的技术要求出具相应的试验作业指导书。3、编制依据3.1、电气装置安装工程电气设备交接试验标准GB50150-2022；3.2、 电气设备预防性试验规程DITT596
3、-1996；3.3、江苏省电力设备交接和预防性试验规程江苏省电力公司2002年2月；3.4、 电力建设安全工作规程DL5009.1-923.5、 南京电力设计院图纸电气分册3.6、 创造厂技术资料文件3.7、 电气试验技能培训教材（江苏省电力局、电力试验研究所编，中国电力出版社1998）3.8、高压电气设备试验方法（四川省电力试验研究所编，中国电力出版社2001）3.9、试验质量手册及其程叙文件4、作业人员资格和要求4.1、 参加作业人员必须经过试验上岗培训，认真学习了安全规程，同时经过三级安全教育，并经考试合格，进行作业时必须严格遵守作业安全规定，确保试验作业时的人身及设备安全。主要作业人员
4、必须具备较强的责任心和相关理论知识。第2由其144.2、 参加作业人员需具备中等以上文化知识，并具备一定的电气设备试验的经验。4.3、参加作业人员必须掌握被试设备的试验方法和原理，并具备一定的处理实际问题的能力。4.4、参加作业人员必须清晰一、二次设备的布置情况，熟悉主接线方式和二次接线原理。4.5、参加作业人员必须明确试验作业的方法、要求和标准，严禁违反规程规范的作业。5、主要工作量5.1、220kV240MVA变压器一台和两台所用变；6、主要仪器仪表及工器具6.1、 作业前准备的工具和仪器必须满足该设备试验作业的需要，主要试验仪器见本作业指导书相关项目的作业方法，同时还应备有万用表2块及试
5、验线若干，电源盘等。6.2、 所用仪器必须在试验前进行检查预试，保证其完好性和正确性。所用仪表必须经检定部门检定合格并在有效期内。7、作业准备及作业条件7.1、 技术准备7.1.1 备齐被试设备的厂家技术文件资料，特殊是产品的技术规范，说明书和出厂试验报告。7.1.2 、熟悉设备的的现场布置和安装情况。7.1.3 熟悉和了解二次回路的图纸。7.1.4 、熟悉、了解和掌握被试设备的原理，运行状况和设备技术规范，掌握设备的试验原理和方法。7.15、 组织参加试验的工作人员认真学习作业指导书，明确分工，由试验负责人统一指挥，指定操作人，监护人，记时人，接线人和接线复查人员；7.2、 项目作业准备及条
6、件7.2.1 根据设备的试验项目和试验方法备齐所需的仪器。7.2.2 被试设备已运至现场并就位，并对设备外观等进行整体性检查，具备相关附件及本体试验的条件和环境。7.2.3 试设备周围环境整洁，温度、湿度、照明等条件符合项目作业要求。72.4、试验之前，检查试验设备是否完好，确保试验顺利进行；认真采集厂家技术资料及试验报告，以便跟实测数据比较。7.25、试验区域的隔离措施：根据项目作业性质对试验区域进行隔离，如进行高压试验时，要用红相色带将试验区域围起来，并悬挂标示牌“高压危（Wei）险严禁入内”，并指定专门人员监视，以防无关人员进入。8、作业程序8.1、作业程序框图如右8.2、作业中，应按照
7、程序，严格执行相关的试验标准和厂家技术标准，作业记录必须及时与有关数据进行比对检查。9、作业方法、要求及质量标准试验的内容和项目均按照现行标准进行和判断。本作业方法仅对相关的主要项目试验提出要求。9.1、 电力变压器的附件试验本项作业内容包括：套管电流互感器、变压器套管、变压器油循环系统、油位计等的一次试验和二次回路检查试验等内容。对于整体组装结束后运至现场的，应结合实际情况对附件进行必要的检查和试验。9.1.1、本项作业所需仪器序号名称单位数量备注1CT分析仪台12介损测试仪台13直流电阻测试仪台14有载调压开关测试仪台15绝缘表（IooOV、2500V）只26数字万用表等工具只27200k
8、V谐振耐压装置套19.1.2、 附件试验及要求9.12、1分别在变压器安装前、安装过程中和安装后进行试验。附件试验的目的是为了确保变压器的所有附件都正常无缺陷，配备正确，参数与设计一致，从而保证变压器的安装质量，避免因附件原因引起变压器安装后浮现问题。9.12、2变压器安装前应对未安装的附件件进行常规试验。试验项目如下表:附件名称试验项目备注套管式Cr绝缘、极性、变比、直流电阻、伏安特性套管绝缘、介损风扇和油泵机电绝缘、直流电阻瓦斯继电器送校油位计接点检查温度计送校压力释放阀接点检查绝缘油送检对套管式CT,绝缘、极性和变比试验必须在安装前完成，直流电阻和伏安特性测量如果条件允许也应在安装前完成
9、。对于变压器套管或者其它附件，如果在短期内已进行过相关试验且未进行长途运输，考虑到安装时间关系，可以在变压器安装结束后进行试验，但需征得各方允许。安装于本体上的油位计和压力释放阀等应进行接点检查（测量绝缘和通断检查），以确保接点状态良好。9.1,2,3在现场安装的变压器，安装过程中，应进行下列试验:试验项目备注穿心螺栓、铁规夹件、绑扎钢带、铁芯、线圈均压环及屏蔽等的绝缘电阻必查绕组绝缘电阻必查调压开关检查有载开关检查绕组直流电阻测量在安装过程中，绝缘检查应根据所测量部位的电压等级选用合适的绝缘表。普通对于绕组用25005000V表，铁芯和夹件等选用1OOOV2500V摇表。当前绝大多数的调压开
10、关和有载开关现场安装时只进行抽芯检查，除了检查连接件外，应根据现场情况和厂家要求确定检查项目。对变压器吊芯或者进入检查时由于外部条件和时间关系，绕组直流电阻也可以在安装结束后进行测量。9.12、4变压器安装结束后，待二次安装结束后，对附件主要进行下列检查。试验项目备注风扇和油泵通电检查试验控制回路、转向及运行情况温度计、油位计、瓦斯继电器、压力释放阀二次回路检查和联锁回路检查其余附件的回路检查变压器油按规程分阶段送检9.2、电力变压器的直流电阻测量目的：检查绕组接头的焊接质量和绕组有无匝间适路；电压分接开关的各位置接触是否良好以及实际位置与指示位置是否相符；引出线以及多股并绕的绕组有无断裂断股
11、等情况。9.2.1、原理说明采用微机型直流电阻测试仪进行测量。测量过程中都需要考虑绕组充电时间的影响。由于UiRLi*le学充电时间t5以后，可以认为电路已经稳定，其中以对大型变压器，充电时间t可能很长。922、本项作业所需仪器使用微机直流电阻测试仪，923、对于低压侧绕组缩短充电时间的方法助磁法可用串联高压侧一次绕组的助磁法，提高激磁安匝。连接时需注意各绕组的接线方式(应使每相磁柱上的高低压绕组磁通为同一方向，对减极性变压器即被测相磁柱上的两个绕组的电流都从高压端流入：AXax)o不同接线组别需根据组别方式进行分析。下图为YN11点的方式。YNdH助磁法接线图925、测量中注意事项及结果判断
12、925、1测量中应注意以下事项：(1)连接导线应有足够的截面，且接触良好。用单臂电桥时，如果引线电阻造成误差明显，应减去引线电阻。(2)准确测量绕组的平均温度。当变压器处于冷态时，测量温度可认为是其平均温度(绕组与油温相差应小于5以下)。(3)为便于与出厂及历史数据比较，应将不同温度下测量的直流电阻换算至同一温度。对于大型变压器，与出厂误差和不平衡率。(4)在测量过程中，不能随意切断电源及拉掉接在试品两端的充电连接线，测试换档期间和完毕后，应先将变压器绕组两端短接或者等其放电完毕，然后才可以切断电源及连接线，防止反向感应电势伤人和损坏仪器设备。(5)电压线应尽量短粗，电压接头应在电流接头的内侧
13、。电压和电流线应与被测绕组端子可靠连接。925、2测量结果处理与判断(1)根据标准要求对其误差和不平衡率进行判断,并与出厂值进行比较。以判断绕组和各连接部位的接触情况。63OkVA以上变压器，要求线电阻不大于平均值的2%,历次数据变化也应一大于2%。63OkVA以下变压器，相间差值不大于4%,线间不大于2%。可能的缺陷：分接开关接触不良；焊接不良；三角形绕组一相断线；套管导电杆和绕组连接处接触不良等。(2)绕组直流电阻换算：I、温度换算：TtRRXxT式中：tx为需换算RX的温度；ta测量Ra时的温度；T温度换算系数，铜为235,铝为225IK三相电阻不平衡率计算：不平衡率=三相中实测最大值一
14、最小值Ra=(R AB+%)。 Rb=(RAB+iLRA)t RERBC+血-R )/2Ra= (R -R )-R R /(R -R ) CA t AB BC CA tRb=(RAER)&/(胎片)Rc= (R -R )-R R /(R -R ) BC t C AB BC tr.= 搂垓2II、I相电阻计算公式:RaRc9.3电力变压器变压比测量及极性和组别目的：检查变压器绕组匝数比的正确性和分接开关的状况；检查是否有匝间短路；判断变压器是否可以并列运行。9.3.1、本项作业所需仪器序号名称单位数量备注1变比电桥台1根据所用测量方法选用相应的仪器O9.3.3 测量注意事项(1)变比电桥接线正确，高中压接线要对应；仪器要可靠接地。(2)使用变比电桥应根据接线形式选择正确的输入变比和方式。9.3.4 、测量结果的处理判断(1)符号铭牌，同时电压变比小于3的变压器，允许偏差为1%,其它所有变压器(额定分接)为0.5%o在试验报告的测量结果中应注明计算变比。(2)测试判断组别正确9.5、 电力变压器的低电压下短路和空载试验和零序阻抗测量变压器的短路和空载损耗测量应在额定电流或者电压下进行，但现场交接试验通常不具备加流加压的条件，因此，此项试验以设备的出厂数据为准。现场的低电压下试验
