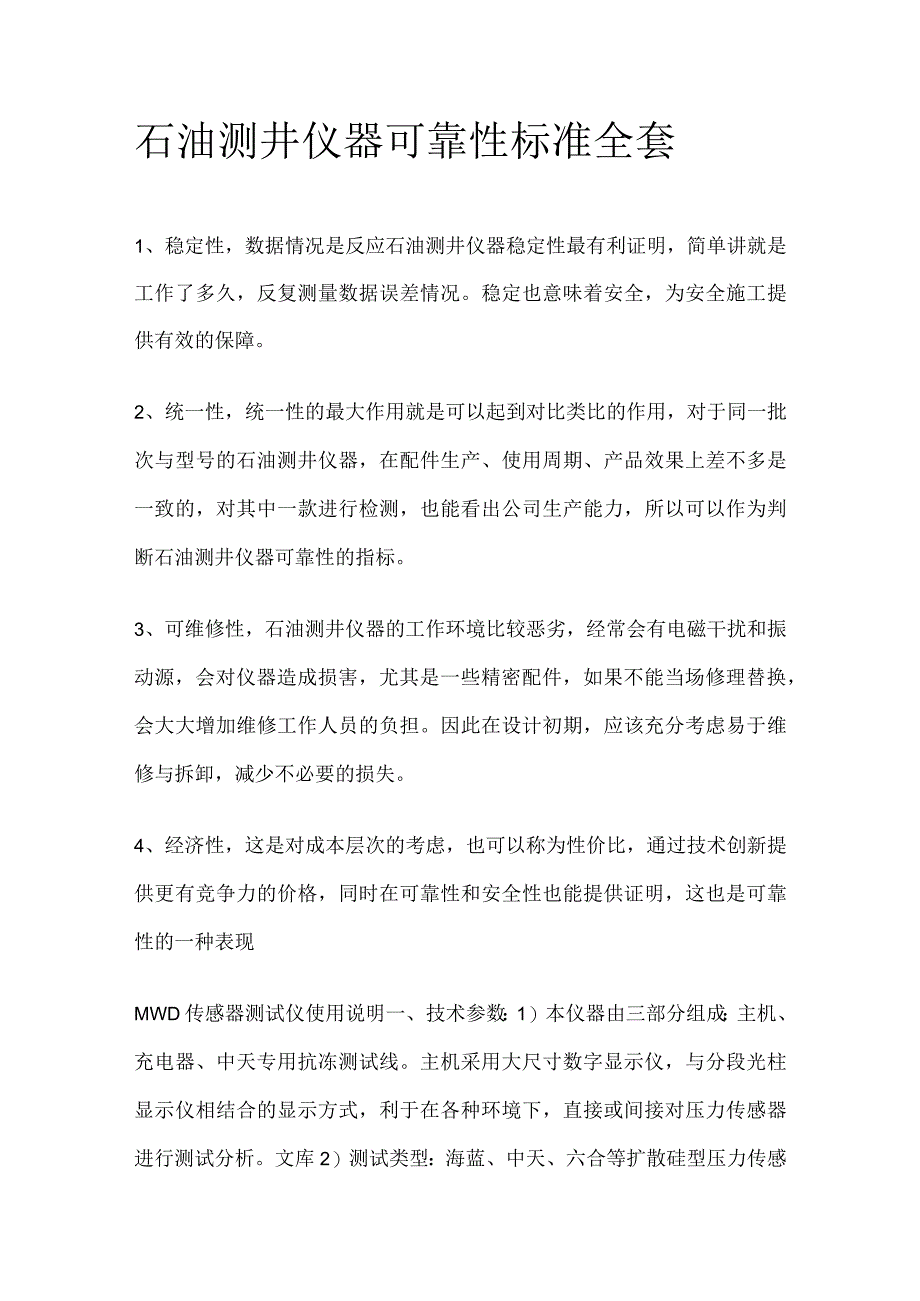

1、石油测井仪器可靠性标准全套1、稳定性，数据情况是反应石油测井仪器稳定性最有利证明，简单讲就是工作了多久，反复测量数据误差情况。稳定也意味着安全，为安全施工提供有效的保障。2、统一性，统一性的最大作用就是可以起到对比类比的作用，对于同一批次与型号的石油测井仪器，在配件生产、使用周期、产品效果上差不多是一致的，对其中一款进行检测，也能看出公司生产能力，所以可以作为判断石油测井仪器可靠性的指标。3、可维修性，石油测井仪器的工作环境比较恶劣，经常会有电磁干扰和振动源，会对仪器造成损害，尤其是一些精密配件，如果不能当场修理替换，会大大增加维修工作人员的负担。因此在设计初期，应该充分考虑易于维修与拆卸，减
2、少不必要的损失。4、经济性，这是对成本层次的考虑，也可以称为性价比，通过技术创新提供更有竞争力的价格，同时在可靠性和安全性也能提供证明，这也是可靠性的一种表现MWD传感器测试仪使用说明一、技术参数：1）本仪器由三部分组成：主机、充电器、中天专用抗冻测试线。主机采用大尺寸数字显示仪，与分段光柱显示仪相结合的显示方式，利于在各种环境下，直接或间接对压力传感器进行测试分析。文库2）测试类型：海蓝、中天、六合等扩散硅型压力传感器（可以另外添加电流信号型传感器）。该仪器配置好相应的传感器专用航空插头，海蓝、六合、中天、传感器自带连接线不用拨皮可直接插入仪器使用。3）由于各传感器的工作原理与电路设计造成精
3、度不同，不能保证各传感器在测试仪上的精确度。各传感器在测试仪上精度：中天传感器100%六合传感器98%海蓝传感器96%4）仪器采用三串锂离子电池的供电方式，以方便脱离电源直接在钻台使用。（电池部分带过冲电和过放电保护电路，以延长电池寿命，充好电后红色充电指示灯自动熄灭）5）仪器使用时间：连续工作3-5小时，看具体工作状况而定。附带有剩余电量显示器，使用过程中，可根据需要随时查看剩余电量。（充电时不可查看剩余电量，电量0%时电量测试器背景灯关闭，此时大约可以继续使用半小时，最后电池放电保护，仪器关闭）。测试仪可配连续工作12小时电池，仪器外形体积不变、重量增加。6）测试压力超过20MPa时剩余光

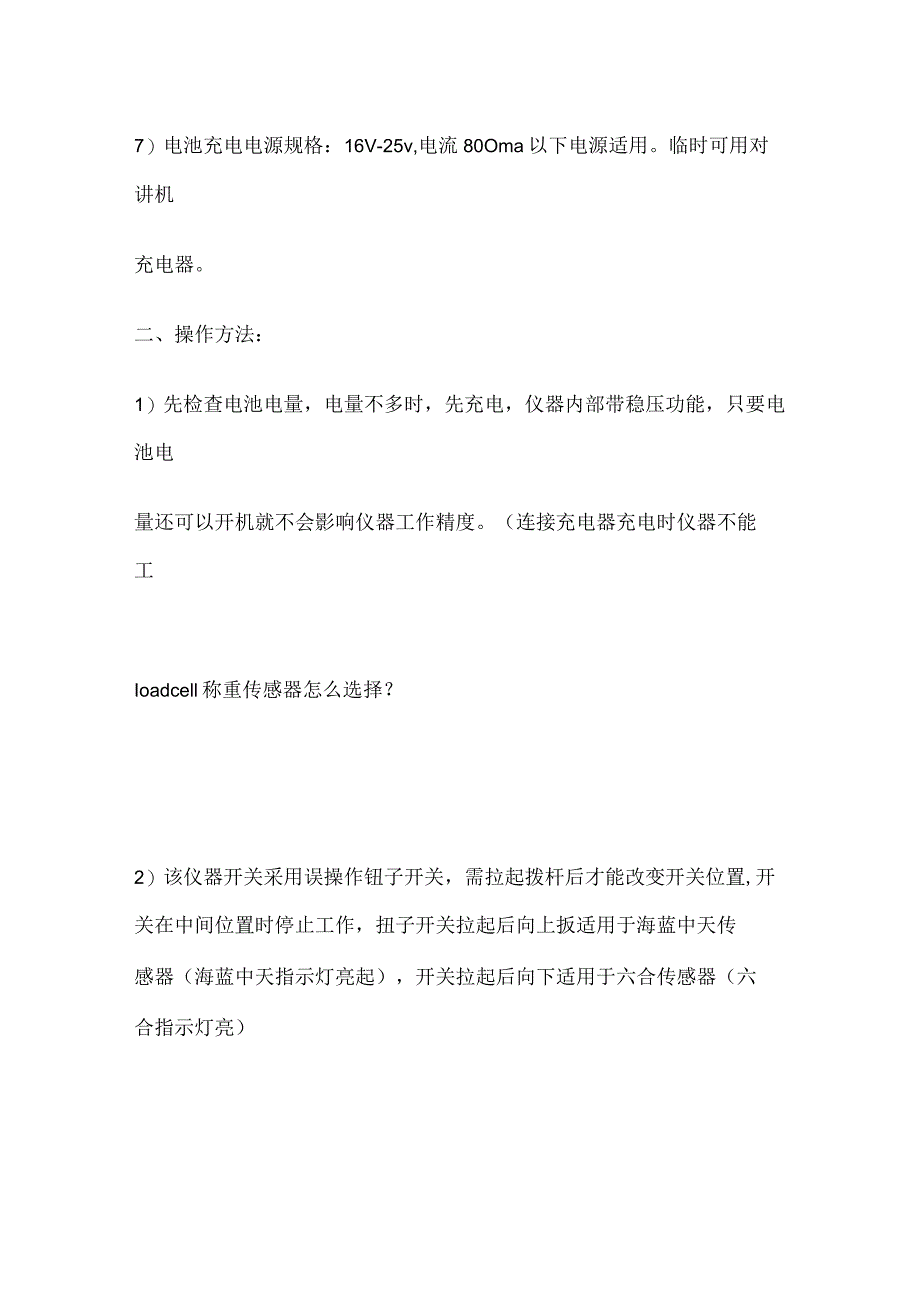

4、柱显示全红色，起到警示作用。7）电池充电电源规格：16V-25v,电流80Oma以下电源适用。临时可用对讲机充电器。二、操作方法：1）先检查电池电量，电量不多时，先充电，仪器内部带稳压功能，只要电池电量还可以开机就不会影响仪器工作精度。（连接充电器充电时仪器不能工Ioadcell称重传感器怎么选择？2）该仪器开关采用误操作钮子开关，需拉起拨杆后才能改变开关位置,开关在中间位置时停止工作，扭子开关拉起后向上扳适用于海蓝中天传感器（海蓝中天指示灯亮起），开关拉起后向下适用于六合传感器（六合指示灯亮）3）请对应后面版上的专用传感器插孔连接相应传感器。未连接海蓝、中天传感器或传感器线路断开时数字显示-
5、8MPa,传感器电路连接好但没有提供压力时显示OMpa,提供压力则显示相应压力，绿色分段光柱显示仪适用于钻井现场检测压力波动，连接到立管上时开泵，如果井下MWD仪器工作正常，光柱显示仪可显示出MWD井下仪器产生的有规律的压力波动。4）六合的传感器工作原理比较特殊，连接传感器与否都显示为0,但好的传感器在有压力后会显示对应的压力，从而判断它的好坏。三、传感器好坏的判断方法：海蓝中天在连接仪器并接通电源后，如果显示-8MPa说明传感器连接线或者传感器自身的电路部分有问题，这个比较容易判断。传感器测试过程中主要看压力显示是否正确，如果压力偏小较多说明扩散硅老化。另外要看传感器的响应速度是否良好，压力
6、变化时传感器是否能马上反应出相应的压力变化。制作测试仪各种方案评估一、指针式电压表作为显示装置缺点：1）钻台震动比较大，又是人拿着仪器，容易晃动，晃动时指针会跟着晃，造成误判断。2）精度有限，指针摆动幅度较小，不利于观察。优点：1）可以直接显示正确压力值，但需要根据相应的传感器进行人为标定。2）响应速度比较快。淘汰原因：怕震动，测量压力差时，指针变化幅度较小。二、数字式电压表作为显示装置缺点:1）响应速度较慢2）要人为经过计算方能得出对应的压力值。优点：1）精确、红色发光字体醒目淘汰原因：不能直接显示出压力大小，只能大致判断传感器好坏。三、现方案采用通用数显仪和光柱显示仪组合的原因：1）数显仪可以不用人工计算可以得出正确的压力数值，LED数码管大而且醒目。2）采用130段光柱显示仪，可以把30Mpa的压力分成130段显示，每IMpa约有四个发光体的变化，而且做了绿色与红色相间的分段显示，在室外也可以方便的看出小到零点几兆帕的压力变化。3）精度非常高,且不论白天还是夜晚都很方便观察。缺点：相对前两种方案来说成本较高。
