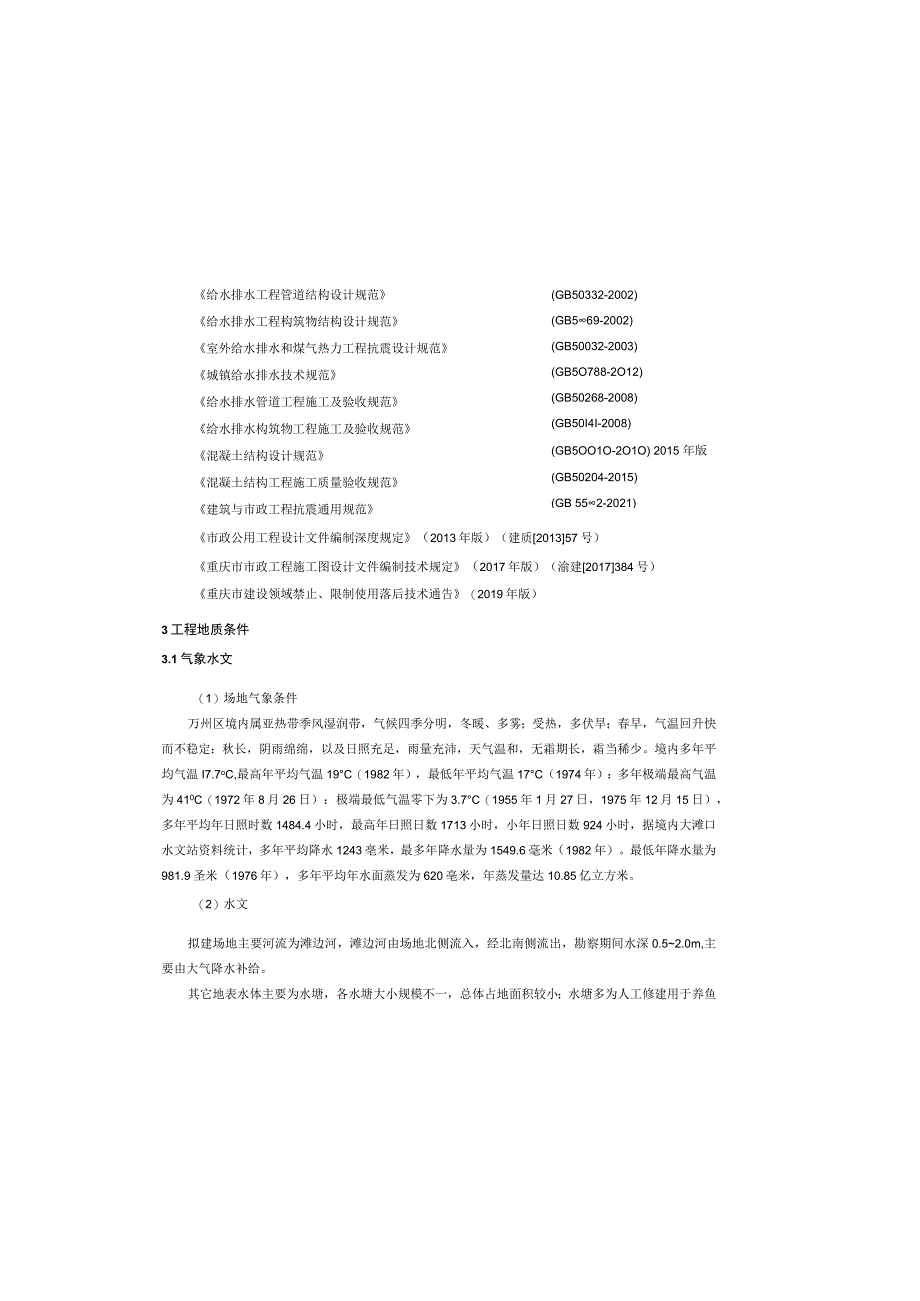

1、(GB50332-2002)(GB569-2002)(GB50032-2003)(GB5O788-2O12)(GB50268-2008)(GB50I4I-2008)(GB5OO1O-2O1O) 2015 年版(GB50204-2015)(GB 552-2021)给水排水工程管道结构设计规范给水排水工程构筑物结构设计规范室外给水排水和煤气热力工程抗震设计规范城镇给水排水技术规范给水排水管道工程施工及验收规范给水排水构筑物工程施工及验收规范混凝土结构设计规范混凝土结构工程施工质量验收规范建筑与市政工程抗震通用规范市政公用工程设计文件编制深度规定（2013年版）（建质201357号）重庆市市政工程施
2、工图设计文件编制技术规定（2017年版）（渝建2017384号）重庆市建设领域禁止、限制使用落后技术通告（2019年版）3工程地质条件3.1气象水文（1）场地气象条件万州区境内属亚热带季风湿润带，气候四季分明，冬暖、多雾；受热，多伏旱；春早，气温回升快而不稳定：秋长，阴雨绵绵，以及日照充足，雨量充沛，天气温和，无霜期长，霜当稀少。境内多年平均气温I7.7oC,最高年平均气温19C（1982年），最低年平均气温17C（1974年）：多年极端最高气温为410C（1972年8月26日）：极端最低气温零下为3.7C（1955年1月27日，1975年12月15日），多年平均年日照时数1484.4小时，最

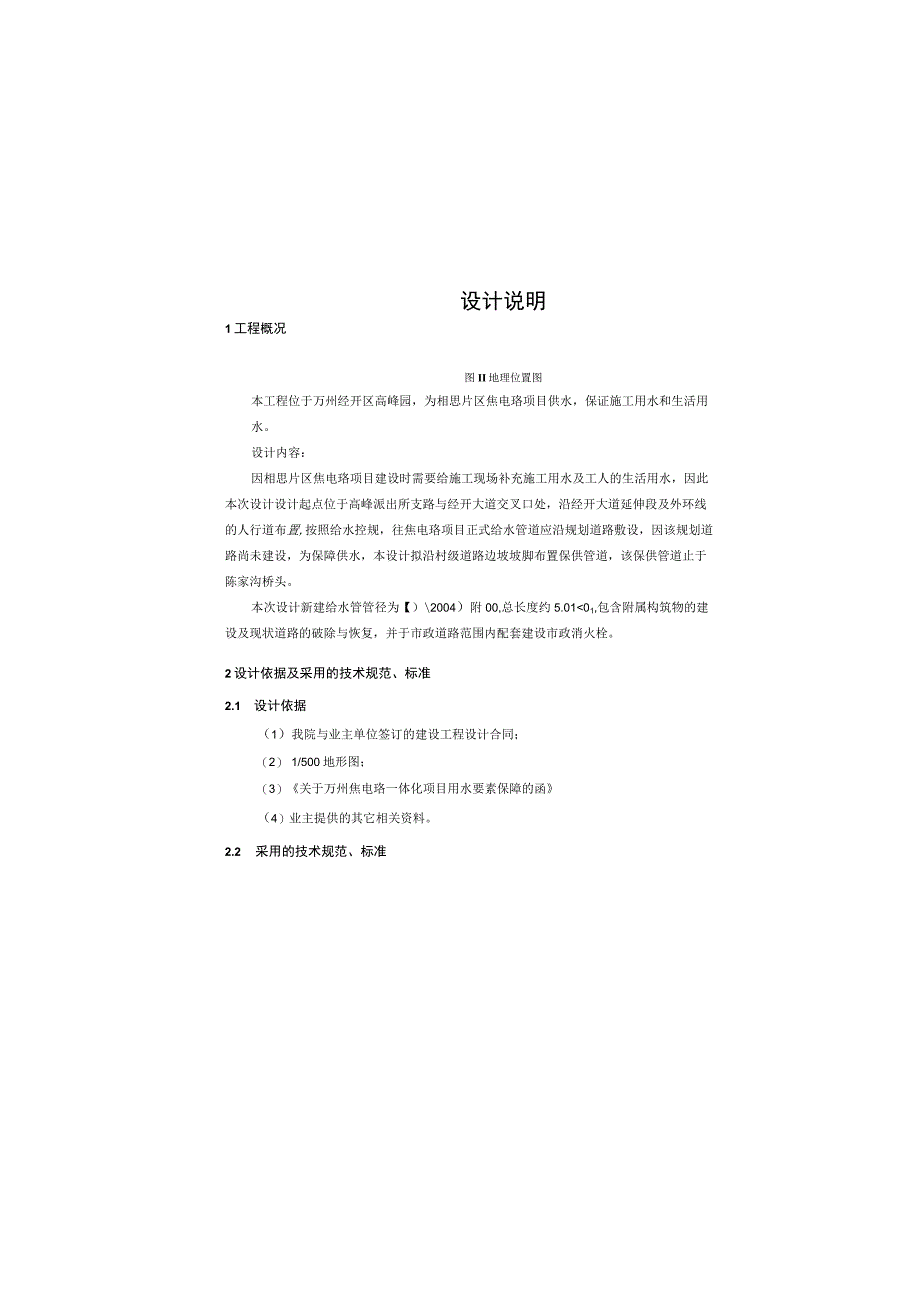

3、高年日照日数1713小时，小年日照日数924小时，据境内大滩口水文站资料统计，多年平均降水1243亳米，最多年降水量为1549.6毫米（1982年）。最低年降水量为981.9圣米（1976年），多年平均年水面蒸发为620亳米，年蒸发量达10.85亿立方米。（2）水文拟建场地主要河流为滩边河，滩边河由场地北侧流入，经北南侧流出，勘察期间水深0.52.0m,主要由大气降水补给。其它地表水体主要为水塘，各水塘大小规模不一，总体占地面积较小；水塘多为人工修建用于养鱼及水田种植，主要由大气降水补给。设计说明1工程概况图II地理位置图本工程位于万州经开区高峰园，为相思片区焦电珞项目供水，保证施工用水和生活
4、用水。设计内容：因相思片区焦电珞项目建设时需要给施工现场补充施工用水及工人的生活用水，因此本次设计设计起点位于高峰派出所支路与经开大道交叉口处，沿经开大道延伸段及外环线的人行道布置,按照给水控规，往焦电珞项目正式给水管道应沿规划道路敷设，因该规划道路尚未建设，为保障供水，本设计拟沿村级道路边坡坡脚布置保供管道，该保供管道止于陈家沟桥头。本次设计新建给水管管径为【）2004）附00,总长度约5.0101,包含附属构筑物的建设及现状道路的破除与恢复，并于市政道路范围内配套建设市政消火栓。2设计依据及采用的技术规范、标准2.1 设计依据（1）我院与业主单位签订的建设工程设计合同；（2） 1/500地
5、形图；（3）关于万州焦电珞一体化项目用水要素保障的函（4）业主提供的其它相关资料。2.2 采用的技术规范、标准(GB 55026-2022)(GBJ5(X)13-2018)(GB50282-2016)(GB50298-2016)(GB500036-2022)(GB50974-2014)(GB50016-2014) 2018 年版城市给水工程项目规范室外给水设计标准城市给水工程规划规范城市工程管线综合规划规范消防设施通用规范消防给水及消火栓系统技术规范建筑设计防火规范柱状、长柱状，局部块状，一般节长635cm,主要分布在场地终点区域，为场地次要岩石。3.4地质构造拟建场地在地质构造上位于万县向斜
6、的南东翼（详见图4.2-1构造纲要图），在基岩出露处观测：岩层产状在310323/1935,自北西向南东逐渐变陡，优势产状310/25,8号地块高边坡附近岩层产状310/35,9号地块高边坡附近岩层产状310/27左右，8号地块边坡为顺层坡，为方便评价，剖面作图按最不利的8号地块边坡产状作图。岩层呈单斜状产出，局部泥质充填，砂质页岩层面多见铁锈质侵染，层面结合差很差，为软弱结构面。岩体中观测到主要二组构造裂隙：裂隙L1：65767283,延伸长15m,间距0.32m,裂隙面平直，闭合微张,张开度13mm,无充填（局部泥质充填），结构面结合程度差，为软弱结构面裂隙L2：1367486278延伸长
7、IVm,间距23m,张开度l-6mm,无充填（局部泥质充填），裂隙面平直，结构面结合程度差；为硬性结构面。对于平场时会形成岩质边坡的地段加强地质测绘，岩层及裂隙产状选择对应边坡位置的产状进行评价，详见各挖方边坡分析评价。经地面调查及区域地质资料分析，建设场地内未见断层及活动性断裂层通过，地质构造较简单。63.万州向斜64.方斗山冲断背斜图3T构造纲要图3.5水文地质条件（1）地表水特征拟建场地主要河流为滩边河，滩边河由场地北侧流入，经北南侧流出，勘察期间水深0.52.0m,施工时应考虑水位对拟建工程的影响。（2）地下水特征勘察区范围内地下水赋存形式主要为上层滞水、风化带网状裂隙水和基岩裂隙水。
8、上层滞水；上层滞水赋存于人工填土的孔隙中。填土由砂岩、泥岩碎块石和粉质粘土组成，随意堆填，松散，孔隙发育，利于地表水、雨水入漆，在雨季，填土底部可能短时间内赋存上层滞水，但降雨停止后，填土中的上层滞水将在较短时间内向地势较低处排泄而出，故填3.2 地形地貌道路沿线属低山浅丘剥蚀地貌，沿线现状地形主要为斜坡、水田、菜地、荒地等，局部为低山山坡、山丘、岩质陡崖。目前场地局部已在场坪施工，主要集中在场地北侧及南西侧，山丘斜坡地带分布旱地，洼地、平坝地带分布稻田和水沟。3.3 地层岩性根据地面调查和万州经开区高峰生态工业园场平工程场平工程钻探揭露，场地莅盖土层主要为第四系全新统素填土（Q4mD、残坡积
9、粉质粘土（Q4el+dl）,下伏基岩为侏罗系中统高峰沟组（J2x）灰黄色中厚层长石石英砂岩夹灰色页岩及钙质砂质泥岩，由新至老分述如下：（1）第四系全新统覆盖土层素填土（Q4ml）：紫红色、褐红色，主要由粉质粘土夹砂岩、泥岩碎石组成，硬质物块径一般在10200mm,含量约1030%,稍湿,松散至稍密，堆填时间一般小于1年，多为近期工程施工回填，分布范围小，厚度差别较大。卵石（Q4al+pl）:褐灰色，湿，松散稍密，级配一般，磨圆度一般，呈次棱角状亚圆状，卵石粒径320cm,最大可至40cm,少部分为碎块石，卵石约占18%45%,碎块石约5%13%,粘土26%55%.粉质粘土（Q4el+dl）:褐
10、红色、褐黄色，主要由粘土矿物组成，表层含植物根须，底部含砂岩碎粒和砂，局部含砂质重，无摇震反应，刀切面稍有光泽，干强度中等，韧性中等，残坡积成因：主要分布在低洼地斜坡、鱼塘及水田中。在低洼地斜坡上呈可塑，在鱼塘、水库及水田中多呈软塑。该层分布连续广泛，厚度不均匀。（2）侏罗系中统沙溪庙组（J2X）基岩泥岩：褐红色、紫红色，中厚厚层状构造，主要由粘土矿物组成，泥质结构。局部见不规则灰绿色团斑和砂质条带，砂质含量较高,局部夹页岩薄层。岩芯多呈柱状，少量块状，一般节长530cm,分布范围相对较大，为场地主要岩石。粉砂岩：黄色、土黄色，细中粒结构，中厚层状构造，钙泥质胶结，局部泥质含量重或夹薄层泥岩或
11、页岩，主要由石英、长石及少量粘土矿物等矿物组成;该砂岩岩质较软，手掰易断，局部机械磨碎呈砂土状，胶结差，强度低，岩质极软。为场地主要岩石。砂岩：灰褐色、灰白色，局部褐黄色，中厚厚层状构造，细中粒结构，局部表层粉砂质结构，主耍矿物为石英、长石，次为云母等，钙质股结,局部夹页岩、泥岩薄层。岩芯多呈短根据业主提供的供水管网普查资料，发现相思片区焦电铝项目周边无供水管，无法满足相思片区焦电格项目的施工及生活用水需求。4.2 水源相思片区焦电辂项目的供水由万州经开区高峰给水厂供水。4.3 管线定线及敷设原则供水管网系统按远期规模进行设计，给水管线基本上埋设在人行道、绿地下，特殊情况下（如过桥时）才考虑敷
