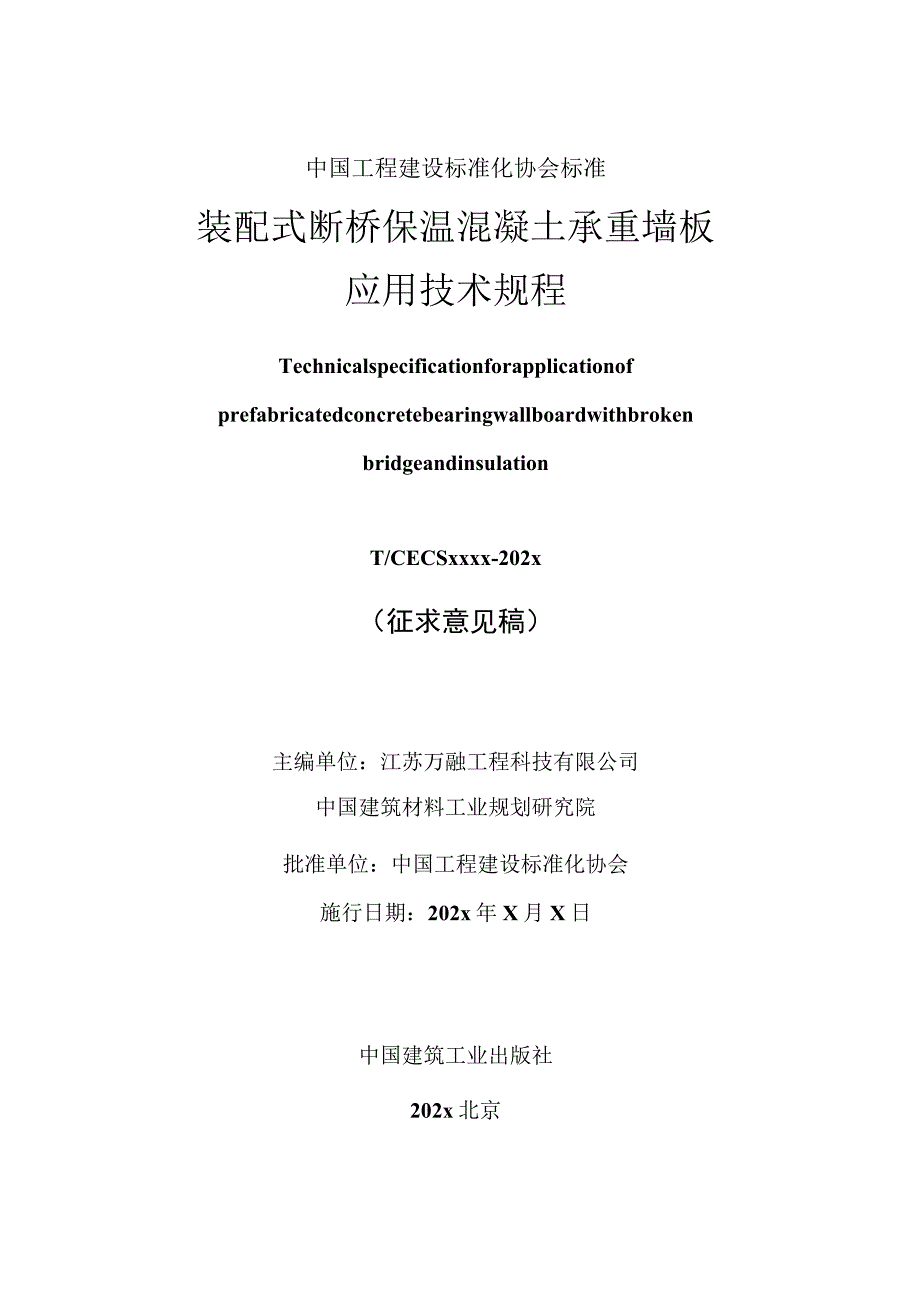

1、CECSTCECSxxxx202X中国工程建设标准化协会标准装配式断桥保温混凝土承重墙板应用技术规程Technicalspecificationforapplicationofprefabricatedconcretebearingwallboardwithbrokenbridgeandinsulation（征求意见稿）（正文中含条文说明）中国建筑工业出版社中国工程建设标准化协会标准装配式断桥保温混凝土承重墙板应用技术规程Technicalspecificationforapplicationofprefabricatedconcretebearingwallboardwithbrokenbr

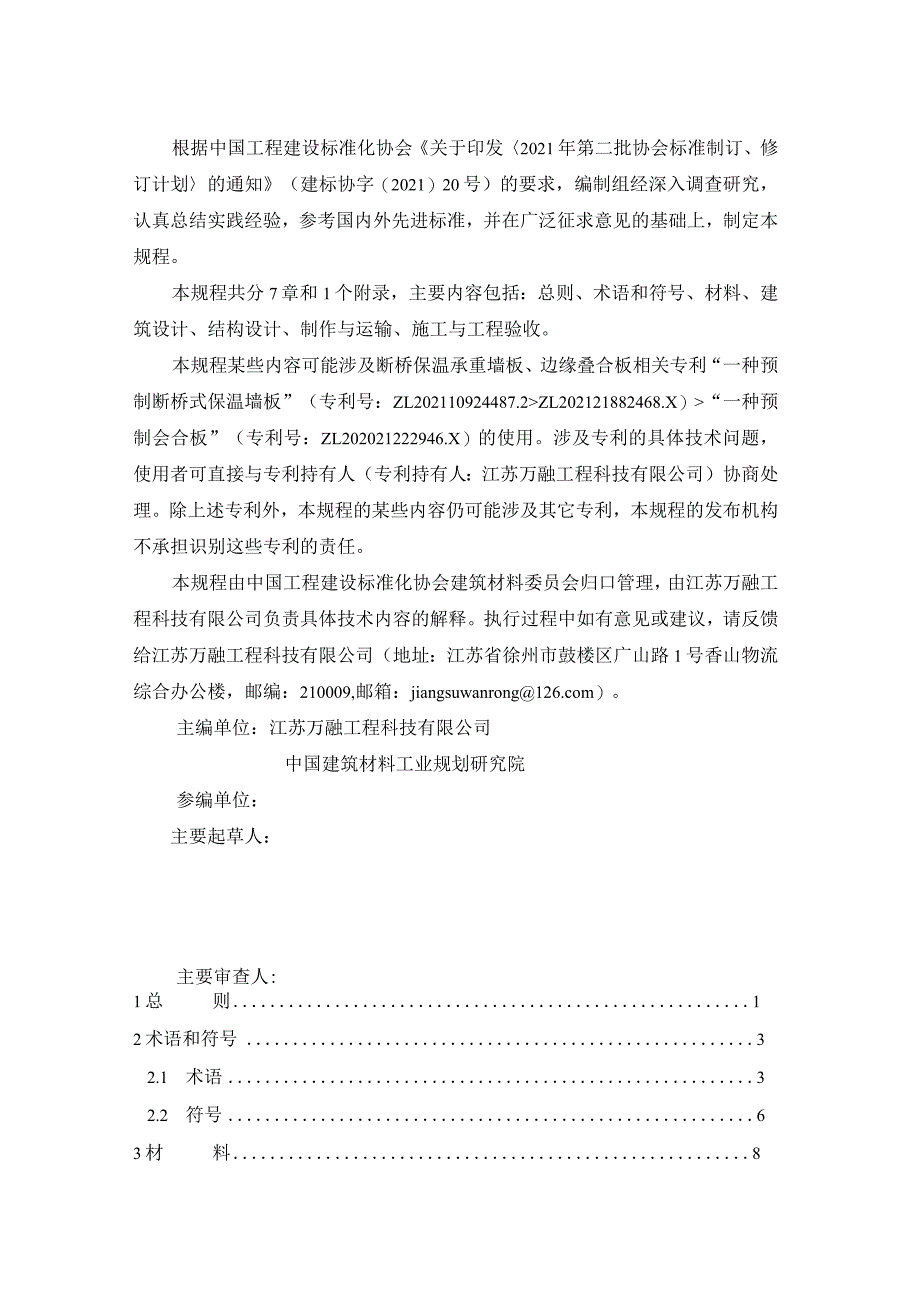

2、idgeandinsulationT/CECSxxxx-202x（征求意见稿）主编单位：江苏万融工程科技有限公司中国建筑材料工业规划研究院批准单位：中国工程建设标准化协会施行日期：202x年X月X日中国建筑工业出版社202x北京根据中国工程建设标准化协会关于印发2021年第二批协会标准制订、修订计划的通知（建标协字（2021）20号）的要求，编制组经深入调查研究，认真总结实践经验，参考国内外先进标准，并在广泛征求意见的基础上，制定本规程。本规程共分7章和1个附录，主要内容包括：总则、术语和符号、材料、建筑设计、结构设计、制作与运输、施工与工程验收。本规程某些内容可能涉及断桥保温承重墙板、边缘叠
3、合板相关专利“一种预制断桥式保温墙板”（专利号：ZL202110924487.2ZL202121882468.X）“一种预制会合板”（专利号：ZL202021222946.X）的使用。涉及专利的具体技术问题，使用者可直接与专利持有人（专利持有人：江苏万融工程科技有限公司）协商处理。除上述专利外，本规程的某些内容仍可能涉及其它专利，本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑材料委员会归口管理，由江苏万融工程科技有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请反馈给江苏万融工程科技有限公司（地址：江苏省徐州市鼓楼区广山路1号香山物流综合办公楼，邮编：2
4、10009,邮箱：jiangsuwanrong）。主编单位：江苏万融工程科技有限公司中国建筑材料工业规划研究院参编单位：主要起草人：主要审查人:1总则12术语和符号32.1 术语32.2 符号63材料84建筑设计115结构设计145.1 一般规定145.2 断桥保温承重墙板设计165.3 构造设计185.4 承载力计算235.5 楼（屋）盖及楼梯266制作与运输306.1 一般规定306.2 预制构件制作306.3 预制构件堆放与运输326.4 预制构件检验337施工与工程验收367.1 一般规定367.2 安装与连接377.3 混凝土浇筑387.4 管线安装397.5 质量验收39附录A常用
5、断桥保温承重墙板规格43本规程用词说明45引用标准名录46条文说明48Contents1 Generalprovisions12 Termsandsymbols32.1 Terms32.2 Symbols63 Materials84 Architecturaldesign115 Structuraldesign145.1 Generalrequirements145.2 Precastconcretebearingwallboarddesignwithbrokenbridge165.3 Detailingdesign185.4 Capacitycalculation235.5 Floor(ro
6、of)andstairdesign266 Manufacturingandtransportation306.1 Generalrequirements306.2 Manufacturing306.3 Transportationandstorage326.4 Qualityinspection337 Constructionandqualityacceptance367.1 Generalrequirements367.2 Erectionandconnection377.3 Pouringofconcrete387.4 Pipelineerection397.5 Qualityaccept
7、ance39434546481总贝!l1.0.1为规范装配式断桥保温混凝土承重墙板结构应用的技术要求，保证工程质量，做到安全适用、技术先进、经济合理，制定本规程。1.0.1【条文说明】江苏万融工程科技有限公司研发了采用断桥保温承重墙板、构造柱、圈梁等组成的装配式断桥保温混凝土承重墙板结构，其中断桥保温承重墙板作为承受水平和竖向荷载的主要构件，由边框（构造柱、圈梁等）提供整体约束力和延性，具有承载能力较高、延性较好的特点，是一种新型装配式结构。装配式断桥保温混凝土承重墙板结构自重轻、保温节能性能好，构件侧边不出筋，标准化程度高，构件运输吊装方便，构件之间密拼连接，装配效率高。编制组开展了大量的试
8、验研究，结果表明，装配式断桥保温混凝土承重墙板结构的抗震性能与约束砌体结构相似，在多遇地震作用下具有良好的整体性，在设防地震、罕遇地震作用下结构仍能保持为整体，且延性较好，兼具良好的震后可修复性。装配式断桥保温混凝土承重墙板结构体系面向乡村振兴重大战略，目前国家和行业现行的砌体结构、装配整体式建筑结构标准中，尚无针对装配式断桥保温混凝土承重墙板结构体系的相关规定，其实际应用缺少相应规范标准支撑。因此编制本规程，为装配式断桥保温混凝土承重墙板结构的应用提供技术支撑。1.0.2本规程适用于抗震设防烈度为8度及8度以下地区装配式断桥保温混凝土承重墙板结构体系的设计、制作、施工及验收。1.0.2【条文
9、说明】限于现阶段研究成果和工程实践，本规程暂不包含抗震设防烈度为9度地区的工程应用。1.0.3装配式断桥保温混凝土承重墙板结构体系的设计、制作、施工及验收除应符合本规程规定外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。1.0.3【条文说明】装配式断桥保温混凝土承重墙板结构体系的整体分析、构件内力及承载力计算等参照现行国家标准砌体结构设计规范GB50003、建筑抗震设计规范GB5001K砌体结构通用规范GB55007的有关规定执行；关于装配式相关的要求按国家现行标准装配式混凝土建筑技术标准GB/T51231、装配式混凝土结构技术规程JGJ1等有关规定执行。由于生产和安装
10、工艺的需求，本规程中部分构件及构造不完全符合上述标准的规定，对于这些情况，本规程在试验研究的基础上制订了专门的规定，能确保结构体系安全。2术语和符号2.1 术语2.1.1 断桥保温混凝土承重墙板precastconcretebearingwallboardwithbrokenbridgeandinsulation带有竖向孔洞并内置断桥措施的预制混凝土空心承重墙板。简称断桥保温承重墙板。2.1.2 【条文说明】断桥保温承重墙板（图1）为带有竖向预留孔洞、内设断桥措施（断桥构造和断桥桁架），两侧边带有燕尾槽的预制混凝土空心墙板，可承担竖向荷载，在构造柱和圈梁的约束下可承担、传递水平荷载。断桥保温承
11、重墙板两侧边燕尾槽当用于相邻断桥保温承重墙板之间的连接时，相邻墙板密拼连接后，使用灌浆料填充燕尾槽；当用于断桥保温承重墙板与构造柱之间的连接时，采用混凝土同时浇筑构造柱和燕尾槽，试验表明上述连接措施安全可靠。断桥保温承重墙板尺寸标准，生产效率高、施工成本低。断桥保温承重墙板涉及专利“一种预制断桥式保温墙板”（专利号：ZL202110924487.2、ZL202121882468.X）。124图L断桥保温承重墙板示意图1一断桥保温承重墙板；2竖向孔洞；3燕尾槽；4一断桥构造2.1.3 装配式断桥保温混凝土承重墙板结构prefabricatedconcretebearingwallboardstr
12、ucturewithbrokenbridgeandinsulation由断桥保温承重墙板、构造柱和圈梁共同组成的装配式墙板结构。简称装配式断桥保温承重墙板结构。2.1.4 【条文说明】装配式断桥保温承重墙板结构（图2）是一种具备装配式结构特点的类约束砌体结构。采用断桥保温承重墙板替代传统砌块，应用构造柱和圈梁形成对墙板的约束，兼顾了装配式的高效和约束砌体结构的优点。编制组开展了大量的试验研究，结果表明，装配式断桥保温承重墙板结构具有整体性能好、抗震性能优良等特点。图2装配式断桥保温承重墙板结构示意图I-断桥保温承重墙板；2一圈梁；3构造柱；4一条形（筏形）基础2.1.5 装配式断桥保温混凝土承
13、重墙板结构体系prefabricatedconcretebearingwallboardstructuresystemwithbrokenbridgeandinsulation由边缘叠合板构成的楼（屋）盖、装配式断桥保温承重墙板结构以及整体性较好的条形（筏形）基础等组成的新型装配式结构体系。简称装配式断桥保温承重墙板结构体系。2.1.6 条文说明】装配式断桥保温承重墙板结构体系是一种具备装配式结构和约束砌体结构特点的新型结构体系。传统砌筑块材由断桥保温承重墙板替代，构造柱和圈梁共同形成边框约束断桥保温承重墙板，边缘叠合板构成楼（屋）盖，墙下采用整体性较好的条形（筏形）基础，从而组成一种新型装配
