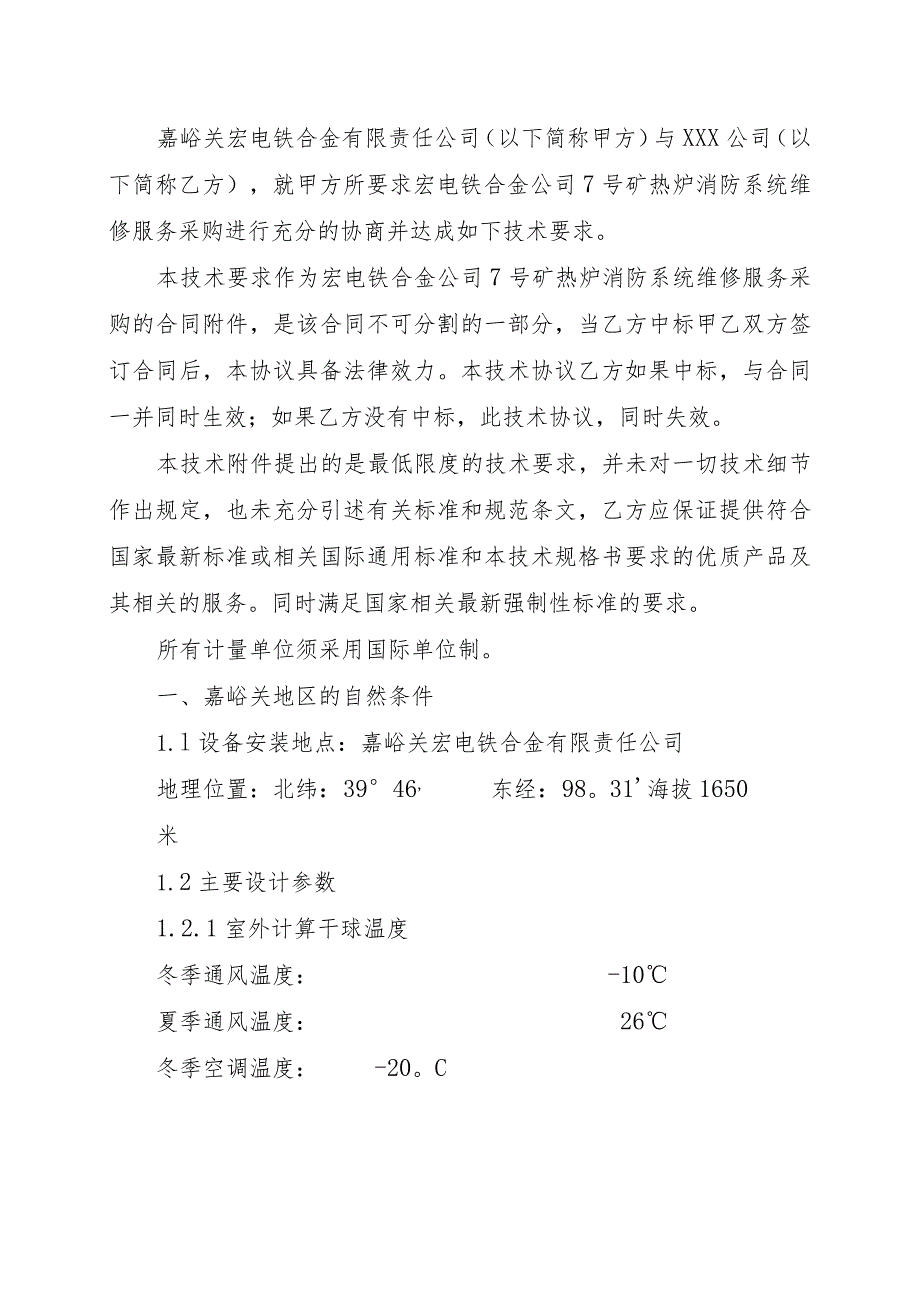

1、酒钢集团宏电铁合金公司7号矿热炉消防系统维修服务采购技术规格书甲方：嘉峪关宏电铁合金有限责任公司乙方:嘉峪关宏电铁合金有限责任公司（以下简称甲方）与XXX公司（以下简称乙方），就甲方所要求宏电铁合金公司7号矿热炉消防系统维修服务采购进行充分的协商并达成如下技术要求。本技术要求作为宏电铁合金公司7号矿热炉消防系统维修服务采购的合同附件，是该合同不可分割的一部分，当乙方中标甲乙双方签订合同后，本协议具备法律效力。本技术协议乙方如果中标，与合同一并同时生效；如果乙方没有中标，此技术协议，同时失效。本技术附件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，乙方应
2、保证提供符合国家最新标准或相关国际通用标准和本技术规格书要求的优质产品及其相关的服务。同时满足国家相关最新强制性标准的要求。所有计量单位须采用国际单位制。一、嘉峪关地区的自然条件1.l设备安装地点：嘉峪关宏电铁合金有限责任公司地理位置：北纬：3946,东经：98。31海拔1650米1.2主要设计参数1.2.1室外计算干球温度冬季通风温度：-10夏季通风温度：26冬季空调温度：-20。C夏季空调温度：30.5夏季空调平均温度：24冬季采暖室外计算温度：-171.2.2室外计算相对湿度冬季空调湿度：57%夏季通风湿度：38%1.2.3空气密度夏季：P=L0043kgm3冬季：P=1.0133kgm
3、31.2.4其它日平均温度W+5。C的天：154天日平均温度W+5。C期间内的平均温度：-5.1冬季日照率：5oC风荷载：0.65kNm2雪荷载：0.25kNm2地震设计烈度：7度土壤冻结深度：1.2m平均风速及主导风向2.4C、SW、WSW春季平均风速及主导风向2.9C、SW、NEW夏季平均风速及主导风向2.3C、E、NW秋季平均风速及主导风向2.3C、SW、E冬季平均风速及主导风向2.IC、SW最大风速34ms二、维护依据1、国家法律、法规中华人民共和国消防法中华人民共和国建筑法中华人民共和国安全生产法其它相关的法律法规2、标准、规范建筑设计防火规范(50016-2014,2018版)钢铁
4、冶金企业设计防火规范(GB50414-2018)火灾自动报警系统设计规范(GB50116-2013)火灾自动报警系统施工及验收规范(GB50166-2019)线型感温火灾探测器(GB16280-2014)火灾报警控制器(GB4717-2005)点型感烟火灾探测器(GB47152005)手动火灾报警按钮(GB19880-2005)消防联动控制系统(GB16806-2006)以上所列规范、标准一律以设计所处时期的有效版本为准，新的规范、标准执行后自然替代本规定所列文本。三、总则(一)本技术协议适用嘉峪关宏电铁合金有限责任公司消防改造提出了供货、安装、调试、验收等方面的技术要求。(二)本技术协议提出
5、的是最低限度的技术要求，并未对一切技术细节做出详细规定，也未充分引述有关标准和规定的条文。承包方保证提供符合本技术协议和相关的国际、国家及行业标准的优质产品。（三）承包方对供货安装范围内消防改造项目总体性能负有全责，达到设计要求和满足运行需求。（四）承包方所配套的设备、材料、管件、所有附件等出现文字的界面均采用中文，单位为国际标准单位，设备名称与发包方统一。（五）承包方提供的设备、材料、管件及附件应着重于能耗低、工艺简单可靠、运行稳定、投资费用低，以使装置获得最大的消防效益。（六）承包方提供的设备必须是全新、规范的高质量可靠产品，能够确保连续稳定的工作，设备的制造，材料的选择，都应按照国内外通
6、用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布的标准和技术规范。（七）承包方按照新的国家消防防火有关的标准和规范对合同范围内消防设施设备进行维护改造，以满足达到消防系统设计功能及时准确报警和扑灭初级火灾的目的。四、工程范围（一）承包内容：宏电铁合金公司7号矿热炉、制氮车间、新增配电室的消防系统设备及其设施，包括及不限于火灾自动报警系统、灭火系统，消防联动设备（火灾报警、消防电话及广播、应急灯、疏散指示系统、防火封堵、防火门、室外消火栓、室内消火栓、气体灭火）的系统安装及调试，负责提供相应的第三方检测报告及验收竣工。（二）承包范围：包括宏电铁合金公司内7号矿热炉
7、、制氮车间、新增配电室消防系统设备及其设施。范围界定如下：1.负责供电以配电断路器下端子为界，配电开关下端子后的供电电缆及开关由乙方负责；水系统以供水总管第一道阀门后为界，阀门后法兰及管路由乙方负责。2 .负责宏电铁合金7号矿热炉、制氮车间、新增配电室范围内火灾自动报警系统、消防栓系统、气体灭火系统、消防广播电话、应急照明、疏散指示系统、防火门及其它消防设备设施的安装调试、防火封堵施工及新增设的室外消火栓安装调试。3 .负责宏电铁合金公司7号矿热炉室内新增气体灭火系统、新增手动报警器、烟雾传感器、温度传感器、声光报警装置、消防广播电话、防火门安装、应急指示牌及应急照明的安装，相应的防护管敷设、
8、线路敷设及信号调试，并根据相应的消防法律法规要求，敷设相应的消防系统专用电源线路并调试验收合格，符合消防法律法规要求。4 .负责宏电铁合金公司7号矿热炉新增消防控制主机的安装调试，新增消防控制主机要求将硅镒产线新增消防手动报警器、烟雾传感器、声光报警装置、消防广播及电话及其它需要接入消防控制主机的信号全部接入新增消防控制主机，并对消防主机内设备进行编码、说明，消防主机信号接入量要有不少于20点的余量，便于以后消防设备的接入。五、技术要求(一)在配电室等灭火区域设置可恢复缆式线型差定温探测器时，沿桥架接触式正弦波双回路敷设，敷设可恢复缆式线型差定温火灾探测器时，探测器与带电导体之同应满足有关施工
9、规范中的安全距离。可恢复缆式线型差定温探测器在电桥采用专用固定夹具进行固定，可恢复缆式线型差定温火灾探测器与就近的微机调制器、架上安装终端盒直接连接；每个回路可恢复缆式线型差定温探测器长度不宜超过120m。(二)对7号矿热炉自动报警设备原有声光报警装置，手动报警按钮、烟雾传感器、更换，消防广播及电话根据需要进行新增，原有设备损坏的情况下进行更换，并新增一面消防控制柜，要求将硅镒产线所有消防信号接入新增消防控制柜。在高压配电室新增一套超细干粉灭火，超细干粉8套，防火门2套。增设点型复合式感烟雾传感器温火灾探测器，增设手动报警按钮，声光报警装置报警器及消防专用电话，此系统连接至室外新增设的制氮车间
10、控制室。在高压配电室增加可恢复式线性差定温探测器约1200米，线性差定温探测器微机调制器12套，线性差定温探测器终端盒12套。区域灭火报警控制器一套，喷洒指示灯2套，紧急启停按钮2套。此主机联动至室外制氮车间新增消防控制室。在新增设的制氮车间高低压配电室增设，点型复合式感烟雾传感器温火灾探测器，手动报警按钮，声光报警装置报警器，消防专用电话，灭火设备22套，其他房间安装烟雾传感器，此系统为新增。在控制室内新一套柜式主机。感烟雾传感器温安装参考探测半径居中布置，探测器周围O.5m内不应有遮挡物；手动报警按钮及电话分机距地1.5m安装；声光报警装置报警器壁装距地2.3m处安装，各类模块箱在有吊顶区
11、域安装在吊顶内、无吊顶区域壁装距地2.3m门处安装。（三）线路敷设本工程区域的供电线路、消防联动控制线路采用耐火铜芯电线电缆，报警总线、消防专用电话等传输线路采用阻燃电线；线路暗敷设采用金属管或可绕金属导管，并应敷设在不燃烧体的结构层内。采用金属线槽和钢管敷设，明配钢管时表面涂防火涂料,涂料厚约0.5lmm（具体可按产品的使用说明书进行调整），不同电压等级，不应穿在同一管内，施工过程中如果图纸中的线路走向与现场实际情况不符时，根据现场实际情况可做适当调整。（四）联动控制1 .报警区域：任意一个火灾探测器或手动按钮报火警时，建筑内所有声光报警装置报警器动作；联动控箱内模块动作，停相应分区的防火阀
12、、排烟风机，通过监视模块监视其动作信号。2 .排烟风机的联动控制：高低压配电室排烟风机作为平时通风及事故排风，平时通风按时间次数预设。当气体灭火系统启动时，联动排风机及280度防火阀关闭，气体灭火完毕后，启动排烟风机并打开280度防火阀，风机及防火阀的动作信号应反馈至火灾报警控制器。3 .气体灭火系统：由同一防火区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，当发生火灾时由消防联动控制器发出该联动触发信号，关闭防护区域的排风机和排风阀门，且启动气体灭火装置，同时启动设置在防护区入口处表示气体喷洒的火灾声光报警
13、装置警报器。4 .手动控制：在防护区疏散出口的门外设置气体灭火装置的手动启动和停止按钮，手动启动按钮按下时，关闭防护区域的排风机和排风阀门，启动超细干粉灭火装置，同时启动设置在防护区入口处表示气体喷洒的火灾声光报警装置警报器，手动停止按钮按下时，气体灭火控制器停止正在执行的联动操作。具体设备由厂家提供并指导安装调试运行。5 .应急照明疏散及安全出口，对7号矿热炉厂房内原有安全口，疏散指示标志及安全出口从新进行布管及穿线。6 .对原有疏散楼梯间没有防火的5层进行封堵安装防火门，对3楼楼梯间内的房间，原有2房间在楼梯间内不能正常使用，将门的位置改变由原南北朝向改为全部朝西，安装防火门，防火门应符合
14、国家标准并且可通过扫描二维码方式，显示防火门相应的信息。7 .原厂房内没有消火栓系统，新增设1至5层室内消火栓，链接至厂房外室外管网供水。8 .在厂房室外配电室中间段新增室外消火栓一套，开挖距离约为80m,具体开挖距离以现场为主。六、项目建设负责施工范围内全部内容的采购安装、现场装卸、安全文明施工、安装前各项设备检试验、报验（至工程所在地相关质检部门、主管部门等）、仪表校验、方案编制、各种手续的办理工作、调试、消缺（含施工工序接口）、工程交接、交竣工验收和工程质量（包含所供设备、材料质量及安装质量）的保证和现场与各施工专业的配合工作，直至通过消防验收、承包人和发包人组织的交工、竣工验收，拿到最
15、终签发验收证书，并提供质量合格证明材料、设备操作检修说明书、竣工图纸资料。七、其它1.消防设备设施及管线施工完毕后，所有配电装置底部、电缆隧道封堵处、电缆穿楼板、墙板的孔洞、电缆出线管口等处必须用防火材料进行消防封堵。2 .本项目工期为期45天，超期按日计罚总承包价钱的千分之O3 .甲方负责为乙方提供安全的工作环境，进出厂区的手续，指定的联系人；同时为乙方提供必须的能源介质保障。4 .应具备消防设施工程专业承包二级资质。5 .现场施工人员应由乙方购买工伤保险，若现场施工人员乙方未购买工伤保险，甲方有权利要求乙方停工整顿，所产生的工期延误及其它后果由乙方全部承担。6 .乙方负责本项目的全部技术相关资料的归档，在本项目交工、验收时按照有关法律法规规范要求及管理要求，提供相应的原理图、施工图、竣工图、调试报告（方案）、第三方检测报告等相应的资料。纸质版资料6份，电子版资料一份。甲方：嘉峪关宏电铁合金乙方：有限责任公司甲方代表：乙方代表：日期：日期：
