《防磷化工艺分类和应用 防锈磷化工艺流程.docx》由会员分享，可在线阅读，更多相关《防磷化工艺分类和应用 防锈磷化工艺流程.docx（8页珍藏版）》请在第壹文秘上搜索。

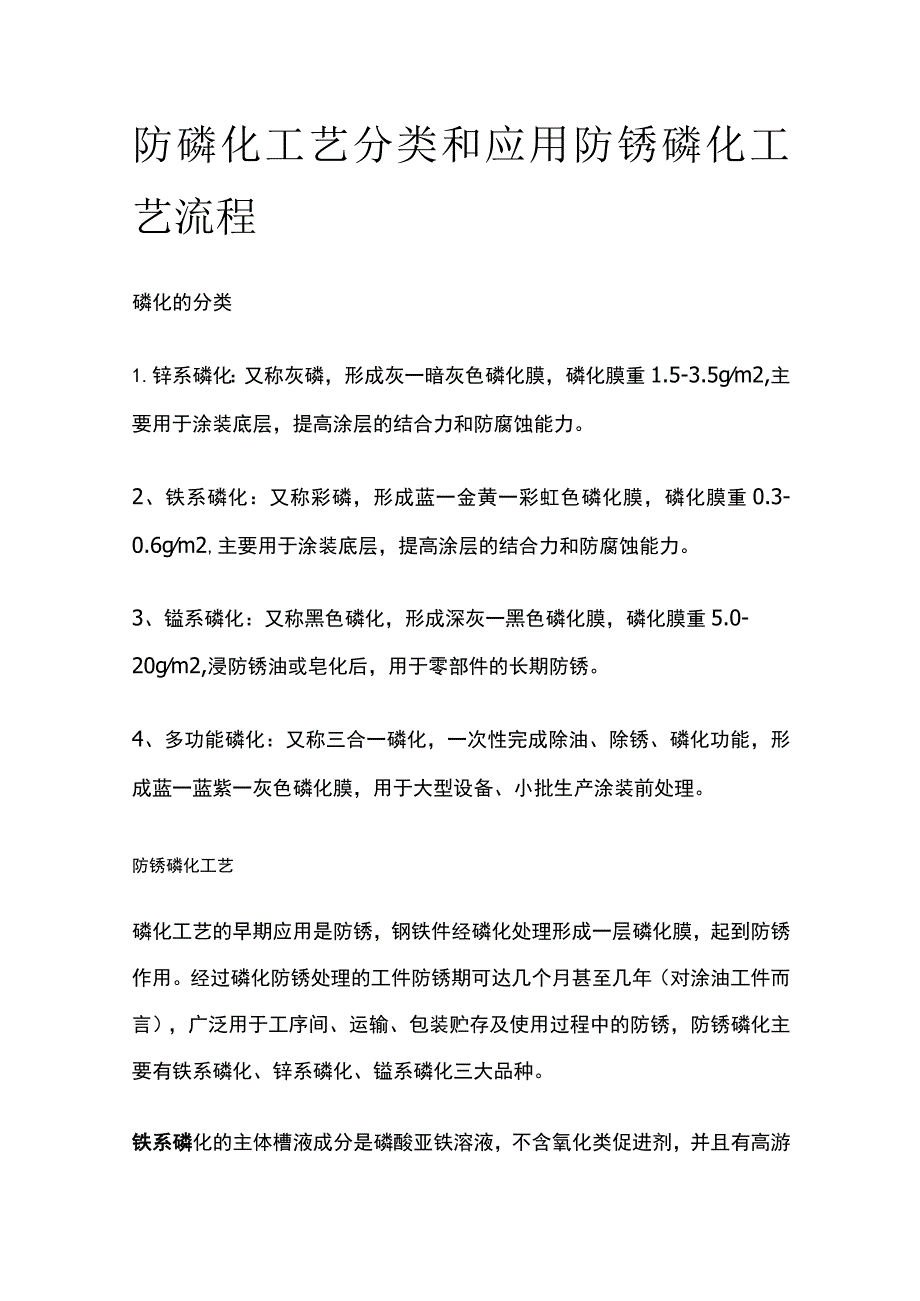

1、防磷化工艺分类和应用防锈磷化工艺流程磷化的分类1.锌系磷化：又称灰磷，形成灰一暗灰色磷化膜，磷化膜重1.5-3.5gm2,主要用于涂装底层，提高涂层的结合力和防腐蚀能力。2、铁系磷化：又称彩磷，形成蓝一金黄一彩虹色磷化膜，磷化膜重0.3-0.6gm2,主要用于涂装底层，提高涂层的结合力和防腐蚀能力。3、镒系磷化：又称黑色磷化，形成深灰一黑色磷化膜，磷化膜重5.0-20gm2,浸防锈油或皂化后，用于零部件的长期防锈。4、多功能磷化：又称三合一磷化，一次性完成除油、除锈、磷化功能，形成蓝一蓝紫一灰色磷化膜，用于大型设备、小批生产涂装前处理。防锈磷化工艺磷化工艺的早期应用是防锈，钢铁件经磷化处理形成

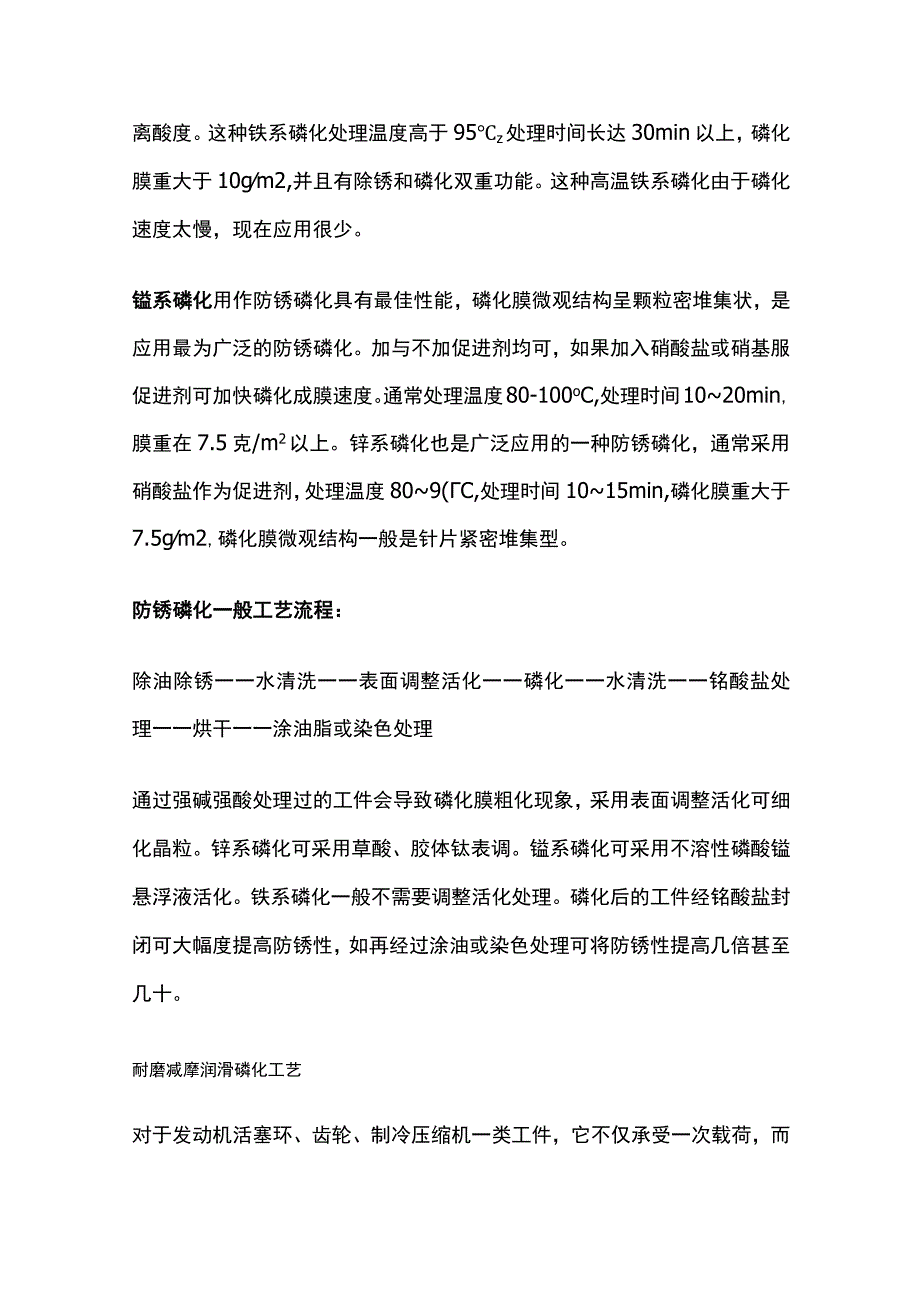

2、一层磷化膜，起到防锈作用。经过磷化防锈处理的工件防锈期可达几个月甚至几年（对涂油工件而言），广泛用于工序间、运输、包装贮存及使用过程中的防锈，防锈磷化主要有铁系磷化、锌系磷化、镒系磷化三大品种。铁系磷化的主体槽液成分是磷酸亚铁溶液，不含氧化类促进剂，并且有高游离酸度。这种铁系磷化处理温度高于95z处理时间长达30min以上，磷化膜重大于10gm2,并且有除锈和磷化双重功能。这种高温铁系磷化由于磷化速度太慢，现在应用很少。镒系磷化用作防锈磷化具有最佳性能，磷化膜微观结构呈颗粒密堆集状，是应用最为广泛的防锈磷化。加与不加促进剂均可，如果加入硝酸盐或硝基服促进剂可加快磷化成膜速度。通常处理温度80-
3、100oC,处理时间1020min,膜重在7.5克/m2以上。锌系磷化也是广泛应用的一种防锈磷化，通常采用硝酸盐作为促进剂，处理温度809(C,处理时间1015min,磷化膜重大于7.5gm2,磷化膜微观结构一般是针片紧密堆集型。防锈磷化一般工艺流程：除油除锈一一水清洗一一表面调整活化一一磷化一一水清洗一一铭酸盐处理一一烘干一一涂油脂或染色处理通过强碱强酸处理过的工件会导致磷化膜粗化现象，采用表面调整活化可细化晶粒。锌系磷化可采用草酸、胶体钛表调。镒系磷化可采用不溶性磷酸镒悬浮液活化。铁系磷化一般不需要调整活化处理。磷化后的工件经铭酸盐封闭可大幅度提高防锈性，如再经过涂油或染色处理可将防锈性提
4、高几倍甚至几十。耐磨减摩润滑磷化工艺对于发动机活塞环、齿轮、制冷压缩机一类工件，它不仅承受一次载荷，而且还有运动摩擦，要求工件能减摩、耐摩。镒系磷化膜具有较高的硬度和热稳定性，能耐磨损，磷化膜具有较好的减摩润滑作用。因此，广泛应用于活塞环，轴承支座，压缩机等零部件。这类耐磨减摩磷化处理温度7010（C,处理时间1020min,磷化膜重大于7.5gm2o在冷加工行业如：接管、拉丝、挤压、深拉延等工序，要求磷化膜提供减摩润滑性能，一般采用锌系磷化，一是锌系磷化膜皂化后形成润滑性很好的硬脂酸锌层，二是锌系磷化操作温度比较低，可在40、60或90。C条件下进行磷化处理，磷化时间4IOmin,有时甚至几
5、十秒钟即可磷化膜重量要求3gm2便可。工艺流程是：耐磨减摩磷化减摩润滑磷化（冷加工）除油除锈除油除锈水清洗水清洗镒系磷化锌系磷化水清洗水清洗干燥皂化（硬脂酸钠）涂润滑油脂干燥漆前磷化工艺涂装底漆前的磷化处理，将提高漆膜与基体金属的附着力，提高整个涂层系统的耐腐蚀能力；提供工序间保护以免形成二次生锈。因此漆前磷化的首要问题是磷化膜必须与底漆有优良的配套性，而磷化膜本身的防锈性是次要的，磷化膜细致密实、膜薄。当磷化膜粗厚时，会对漆膜的综合性能产生负效应。磷化体系与工艺的选定主要由：工件材质、油锈程度、几何形状；磷化与涂漆的时间间隔；底漆品种和施工方式以及相关场地设备条件决定。一般来说，低碳钢较高碳
6、钢容易进行磷化处理，磷化成膜性能好些。对于有锈（氧化皮）工件必须经过酸洗工序，而酸洗后的工件将给磷化带来很多麻烦，如工序间生锈泛黄，残留酸液的清除，磷化膜出现粗化等。酸洗后的工件在进行锌系、锌镒系磷化前一般要进行表面调整处理。在间歇式的生产场合，由于受条件限制，磷化工件必须存放一段时间后才能涂漆，因此要求磷化膜本身具有较好的防锈性。如果存放期在10天以上，一般应采用中温磷化，如中温锌系、中温锌镒系、中温锌钙系等，磷化膜的厚度最好应在2.04.5gm2之间。磷化后的工件应立即烘干，不宜自然晾干，以免在夹缝、焊接处形成锈蚀。如果存放期只有35天，可用低温锌系、轻铁系磷化，烘干效果会好于自然凉干。（
7、1）,单室喷淋磷化工艺整个前处理工艺只有一个喷室，在喷室的下面有多个贮液槽体，不同的处理液喷淋工件后流回各自的槽体中。例如首先喷淋脱脂液，待脱脂液流回脱脂槽后，关闭阀门；然后喷淋水洗，水洗完成后关闭水洗阀门；下一步再喷淋磷化液，这种单室处理方法可实行如下几种工艺流程：脱脂一磷化二合一（轻铁系）水清洗一（铭封闭）出件脱脂水清洗一磷化水清洗一（铭封闭）出件脱脂水清洗表面调整一磷化水清洗（铭封闭）一一出件这种磷化工艺一般不提倡安排酸洗工序，以免造成设备腐蚀或产生工序间锈蚀。单室工艺设备少占用场地小，简便易行，但浪费较大，仅适合于批量少的间歇式生产场合。与此相似的另一种方法，采用外围小容量罐体盛处理液
8、，通过泵与管道抽液后与热水混合后喷淋在工件上达到脱脂、磷化效果，喷淋后药液不回收，这种方法更简单，但浪费更大。(2)、多室标准”工位磷化工艺:预脱脂50-70oCl2min脱脂5070。C24min水清洗12道常温0.5LOmin表面调整常温05LOmin磷化3560C26min水清洗2道常温0.5LOmin去离子水洗常温0.5LOmin铭酸盐处理4070。C0.5LOmin烘干低于180。C处理方式可采用全喷淋、全浸泡、喷淋-浸泡结合三种方式。对家用电器行业一般采用全喷淋方式，它效率高，整个前处理只需要十几分钟即可完成，节省场地设备。汽车行业流行采用喷淋-浸泡相结合的方式。表面调整工序并非必
9、须，表面调剂加到脱脂槽内也可达到相同效果。磷化后的去离子水洗必不可少。磷化后的铭酸盐处理，可提高整个涂层系统的耐腐蚀性能，但由于铭的环境污染问题，因此应慎使用。(3)、混合件磷化处理工艺(锈蚀工件)脱脂4070。C38min水清洗常温0.5LOmin酸洗4070。C38min水清洗常温05min中和常温0.5LOmin表面调整常温0.5min磷化3560C3-IOmin水清洗常温0.5LOmin脱离子水洗常温0.5LOmin铭酸盐水洗4070。C0.5LOmin(11)烘干180除非有足够的理由，酸洗工序一般不采用喷淋处理方式，喷淋会带来设备腐蚀以及工件工序间生锈等一系列问题。其他各工序均可采
10、用全喷淋或喷-浸相结合的施工方式。对于混合件(无锈工件、有锈、氧化皮工件同时混合处理)，采用脱脂除锈二合一代替分步脱脂除锈的方法已经应用有几十年的历史，同样可获满意效果。对于酸洗和脱脂除锈二合一一般采用非挥发性的无机酸较适宜。磷化工艺操作主意事项(1)、脱脂除油：磷化前要将工件表面的油脂清洗干净，否则会影响磷化膜均匀性、防蚀性及涂层附着力。(2)、酸性除锈：除油后应把工件表面的锈层及氧化膜清除，以免影响磷化膜的均匀生长。(3)、中和：通过酸碱中和反应原理，洗净管材类内表面、焊接夹缝残酸，提高磷化膜的防腐蚀性能。(4)、表调：使工件表面覆盖一层活化中心，有利于磷化膜沉积于工件表面；另外使工件表面酸碱度适当，处于成膜反应的最佳状态。(5)、磷化后处理：为了提高磷化膜的性能，可以根据不同用途进行各种不同的后处理，例如镒系磷化后浸防锈油或皂化作为长期防锈，铁系磷化后钝化处理提高磷化膜的防锈性能。(6)、烘干：温度不超过14(C,否则会破坏磷化膜的完整性，降低磷化膜的防腐蚀力。(7)、水洗：保持溢流水洗，确保水洗充分，减少串槽污染和提高磷化膜的防腐蚀性能。
