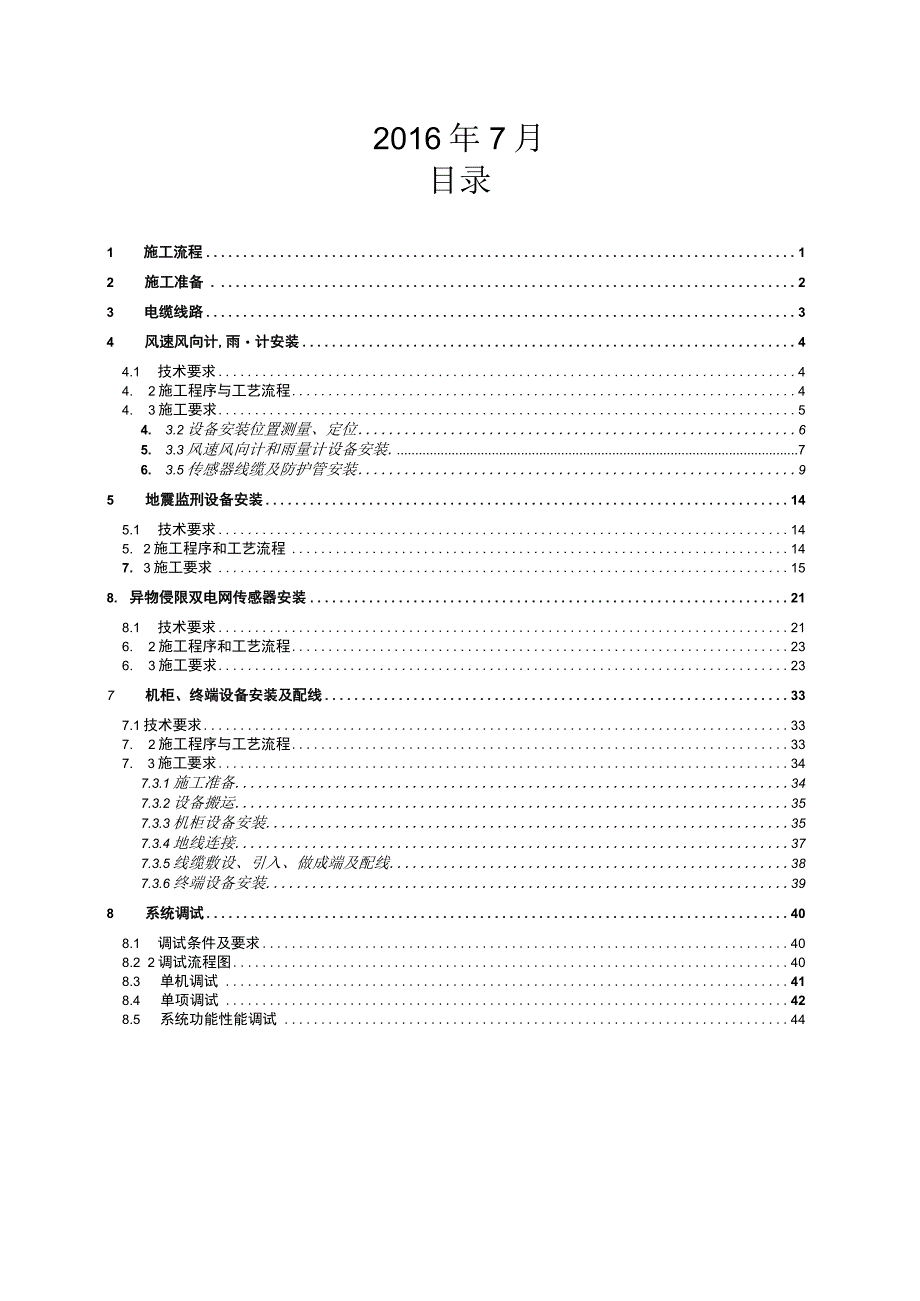

1、试用版防灾安全监控系统施工工艺手册(简版)中铁武汉电气化局集团有限公司2016年7月目录1 施工流程12 施工准备23 电缆线路34 风速风向计,雨计安装44.1 技术要求44.2施工程序与工艺流程44.3施工要求54. 3.2设备安装位置测量、定位65. 3.3风速风向计和雨量计设备安装.76. 3.5传感器线缆及防护管安装95地震监刑设备安装145.1 技术要求145. 2施工程序和工艺流程147. 3施工要求158. 异物侵限双电网传感器安装218.1 技术要求216.2施工程序和工艺流程236.3施工要求237机柜、终端设备安装及配线337.1技术要求337.2施工程序与工艺流程337

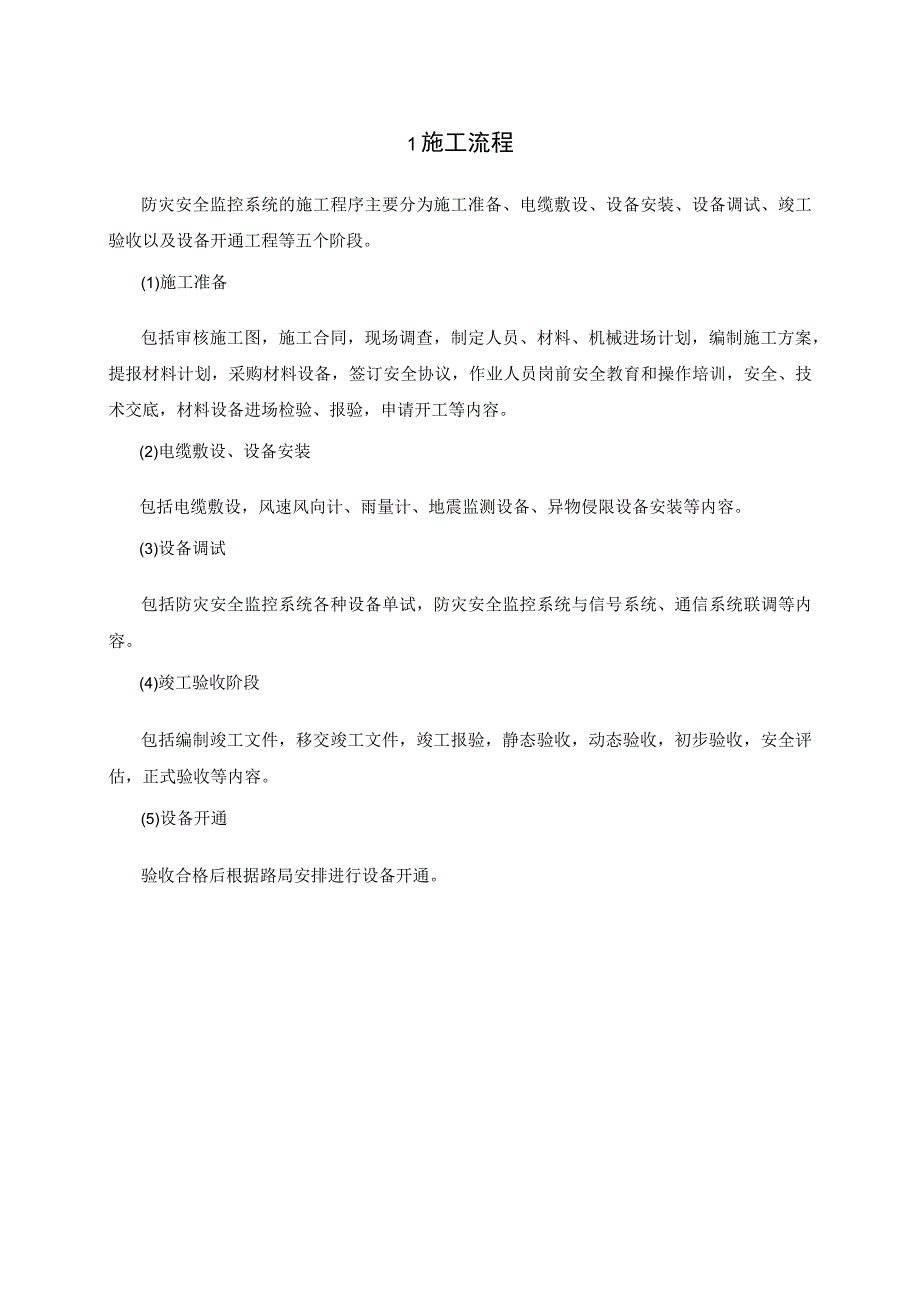

2、.3施工要求347.3.1施工准备347.3.2设备搬运357.3.3机柜设备安装357.3.4地线连接377.3.5线缆敷设、引入、做成端及配线.387.3.6终端设备安装398系统调试408.1 调试条件及要求408.2 2调试流程图408.3 单机调试418.4 单项调试428.5 系统功能性能调试441施工流程防灾安全监控系统的施工程序主要分为施工准备、电缆敷设、设备安装、设备调试、竣工验收以及设备开通工程等五个阶段。(1)施工准备包括审核施工图,施工合同,现场调查,制定人员、材料、机械进场计划,编制施工方案,提报材料计划,采购材料设备,签订安全协议,作业人员岗前安全教育和操作培训,安
3、全、技术交底,材料设备进场检验、报验,申请开工等内容。(2)电缆敷设、设备安装包括电缆敷设,风速风向计、雨量计、地震监测设备、异物侵限设备安装等内容。(3)设备调试包括防灾安全监控系统各种设备单试,防灾安全监控系统与信号系统、通信系统联调等内容。(4)竣工验收阶段包括编制竣工文件,移交竣工文件,竣工报验,静态验收,动态验收,初步验收,安全评估,正式验收等内容。(5)设备开通验收合格后根据路局安排进行设备开通。图1-1施工总流程图2施工准备(1)开工前组织施工人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。提报材料计划,制定施工安全、质量、环保等保证措施
4、,制定专项施工方案,编制作业指导书,制定相关应急预案。(2)施工人员准备:对参加施工人员进行上岗前安全教育、操作培训并进行考试,考核合格后持证上岗,特殊工种的施工人员必须持证上岗。对施工人员进行安全、技术交底。(3)设备及材料准备:根据设计及施工图要求,结合现场实际情况准备好相关材料和设备。材料、设备运抵现场后,要及时向监理单位办理报验手续,做好材料设备的外观检查和电气特性检测,应认真做好下列检查:制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书;设备型号、规格应符合设计要求,且均应完好无损。需要委外检验的材料、设备要及时送检。(4)施工机械、工具、仪表准备:对施工所需机械、工具、仪
5、表要进行性能检查、检验,认真检查各种证件是否齐全,是否在有效期内,确保性能良好能够满足施工要求。(5)就近建立生活、办公以及材料储存场所,配齐生活、办公设施,满足施工人员生活、办公以及材料存储需要。(6)进行现场调查,收集施工作业中所涉及的各种外部技术数据。根据施工图进行现场定测。(7)检查电缆敷设及防护的施工条件是否具备:区间电缆槽道已贯通,预留的手孔(井)已完成,过轨管道与手孔、(井)之间已连通,站台电缆槽及出口与相关通道同步建成并贯通;车站站台电缆槽至机械室电缆间的引入槽道(或防护钢管)已同步形成,桥梁上预留的锯齿孔、电缆槽用爬架滑道齐全。(8)检查防灾风、雨现场监测设备安装条件是否具备
6、:沿线安装防灾现场监测设备位置的接触网支柱已完成安装架线工作。(9)核对安装防灾地震监测设备的所亭场坪预留位置是否与施工图一致,并由地震专业技术人员现场配合确认是否具备基坑开挖以及是否满足设备使用条件。(10)检查需要安装防灾异物侵限监测设备的公跨铁桥是否具备设备安装条件。(三)检查室内设备安装条件是否具备:防灾机房已建成,暖通、消防、防静电地板、接地端子、配电箱以及电缆引入孔完备齐全。3电缆线路防灾安全监控系统的电缆线路施工参照通信、信号专业电缆线路施工工艺。4风速风向计,雨量计安装4.1 技术要求4.1.1 风速风向计和雨量计安装在接触网支柱上(非电气化区段安装在专用立柱上),距离轨面4m
7、0.Im高。风速风向计安装在线路迎风侧与线路方向同侧的接触网支柱上。4.1.2 数据传输单元设在接触网支柱上,背向列车的迎来方向,采用抱箍安装的形式,具有防水、防尘等功能,风速风向计和雨量计下引电缆采用钢管防护,数据传输单元箱体底面距地面1米。4.1.3 3安装装置和现场设备箱采用不锈钢材料制造。图4.1风速风向计和雨量计与设备箱安装示意图4.2施工程序与工艺流程4.2风速风向计和雨量计安装施工工艺流程图4.3施工要求4.3.1施工准备(1)审核施工图纸,熟悉设备技术资料;制定设备安装检查列表。(2)结合现场调查情况,检查设备平面布置图与实际是否相符,各种预留孔洞、沟槽是否匹配。(3)施工机械
8、、专用工具和专用材料的准备和预配;调查施工现场电源情况,制定电源使用应急方案。(4)在监理旁站监督下对设备进行开箱检查,校验型号、数量。4.3.2设备安装位置测量、定位(1)首先确认风雨监控点接触网H型钢柱位置,测量其是否存在超限问题(直线段上/下行轨道中心往两侧各2440mm范围内不允许侵入;曲线段为2590mm)0/!ld 244。380数据远程传输单元1750接触网支柱线路中心轨面二 1接触网杆基础面接触网支柱中心轨面、7接触网内边沿LB轨道边沿丁应不小干2730IT1700图4.3.2T直线段铁路限界示意图(2)用卷尺分别测量设备及金工件安装高度,并用记号笔在H型钢柱上进行标记。风雨支
9、架安装位置:距轨平面4(X)0mm+1 OOmm镀锌钢管H型钢柱抱箍1安装位 置:距H型钢法兰面280OnInl镀锌钢管H型钢柱抱箍3安装位 皆,距H型钢冲数据远程传输单元安装位置:BE 41 frl 1 rrv镀锌钢管H型钢柱抱箍2安装位置:距H型钢柱法兰面200Omm图4.3.2-2风雨设备安装实物图4.3.3风速风向计和雨量计设备安装(1)风雨支架放置在与防护墙垂直位置,传感器数据线插头与传感器接头对接,并拧紧。(2)将传感器安装到支架上,利用指北针对传感器指向角度进行调整,使传感器上的指北方向箭头与指北针一致;最后用工具将固定螺丝拧紧。图43.3T用指北针确定传感器安装方位图4.3.3
10、-3用传感器自带工具将固定螺丝拧紧(3)待风速风向计和雨量计设备及支架固定在接触网支柱上后利用指北针和水平仪再精细调节风速风向计的指北方向和水平位置。(4)风速风向计指北调节好后顺时针紧固传感器上的两个固定螺母,要交叉渐进紧固,确保U型螺杆两边受力均匀,待传感器不能活动后将U型螺杆上的两个螺母分别再拧紧即可。(5)风速风向计安装完成后需记录“指北”方与临近线路侧“火车前进方向”的夹角。4. 3.4风速风向计和雨量计设备支架安装(1)根据之前确定的安装位置,使用M16型长螺栓将抱杆安装件、与传感器支架底座法兰一起固定在H型钢柱上。(2)固定时固定螺杆从铁路内侧往护栏侧方向穿,接触网支柱两边加Io
11、nUn的减震胶垫,然后用双螺母、平垫片、弹簧垫片将其固定好,各部件安装顺序从铁路内侧往护栏侧看为:螺杆、弹垫、平垫、角铁、角铁胶垫、接触网支柱、支架固定面板胶垫、支架固定面板、平垫、弹垫、双螺母(注意:平垫、弹垫的顺序),固定支架的螺栓不能接触到接触网支柱体。(3)用角尺调平,使其法兰与H型钢居中,紧固后在螺纹处涂抹厌氧螺纹密封胶。图4.3.4传感器支架安装4.3.5传感器线缆及防护管安装(I)将数据线分别穿过镀锌防护钢管、32橡胶软管(100cm),并将软管和钢管接口处用喉箍卡紧。(2)T型支架穿线时,将线缆从T型支架下侧的孔中引出从相邻的孔中引入到支架中,并用18CIn长的高强度波纹管防护
12、,将高强度波纹管两端用黑色PVC胶布与线缆缠绕、密封。如下图:图4.3.5-1T型支架线缆防护(3)T型支架下引线缆防护:图4.3.5-2T型支架下引线缆防护I)T型支架下引线缆用高强度波纹管防护,用强粘结力、抗老化、耐酸碱、耐高温(60)、耐低温(-40)胶水将高强度波纹管PVC接头与T型支架结合处粘接住。2)风支架固定传感器的桅杆穿线孔处需加垫圈用来保护传感器下引线。3)用H型钢柱抱箍将镀锌钢管固定在H型钢柱上,并在螺丝处涂抹厌氧螺纹密封胶。4)最后用3M胶带对软管与镀锌钢管以及软管与传感器支架接头处缠绕8至10圈防护。4.3.6数据采集箱安装(1)采集箱安装在接触网支柱上,采用抱箍安装的
13、形式;具有防水、防震、防尘等功能。(2)安装高度依据设计文件并根据现场情况进行调整,确保箱体不侵入铁路建筑限界。(3)箱体与地面保持垂直,倾斜角度不超过5度,(4)数据采集箱安装分为桥上和路基地段两种1)桥上数据采集箱安装数据传输单元箱体的安装方向为检修人员面对列车的来车方向,开门朝向线路外侧,箱体底面距地面1米。现场实际安装时以确保箱体露出接触网支柱号,并且箱体靠近线路侧不侵入铁路限界为准。图4.3.6T桥上数据采集箱安装2)路基地段数据采集箱安装路基地段时数据传输单元箱体正面朝向线路外侧,箱体底面距地面1米处,箱体固定时采用螺栓固定,螺栓不可活动侧在接触网支柱内侧,可活动的双螺母在接触网支
14、柱外侧,确保箱体安装好后,螺杆两边戴上平垫、弹垫、双螺母固定牢固。箱子安装示意图如下:图4.3.6-2路基地段数据采集箱安装(5) “数据传输单元-风”上的所有固定螺母必须紧固,并涂抹防松胶,风速风向计传感器屏蔽层需压接OT端子接至箱内接地柱上,箱内信号、供电电缆屏蔽层及地线需接地并将接地和基站的贯通地可靠连接。(6)防灾电缆以及50InIn2接地铜缆使用2根保护管相对独立引入到数据传输单元内,保护管下端软管部分在进电缆槽前需固定。4.3.7设备配线(1)基站监控单元至采集箱的电缆配线,芯线端头应有2-3次做头余量,并严禁盘圈,芯线端头做成鹅头弯后与端子连接,备用芯线可盘成弹簧状放在电缆根部。
15、(2)风速风向计和雨量计监测传感器线缆配线1)线缆连接端去除外部塑料保护袖套约IoOmm。2)去除加蔽线塑料皮线,与外部保护袖套齐平。3)保留完整的屏蔽线,用OT端子压接后接至数据传输单元接地柱上。4)在连接端5mm处去除金属导线外面的胶线,露出大概5mm长度金属线,并涂上少量锡(粉红、灰色线为预留线,不用剥线)。把金属线焊接到接触件上(请注意:连接器为外径612mm线缆提供应力消除)。5 mm屏蔽双绞线缆图4. 3.7线缆配线.屏蔽线束切齐4.3.8设备接地(1)风、雨支架应采用截面积为50加2铜质接地线与接地体连接。(2)T型支架接地采用接地铜缆通过法兰盘上的接线柱与馈线卡螺杆连接。图4.3.8T型支架接地(3)采集箱内部接地端子与就近综合接地端子或贯通地线采用T型压接方式连接,连接线应采用截面积为50r三2铜
