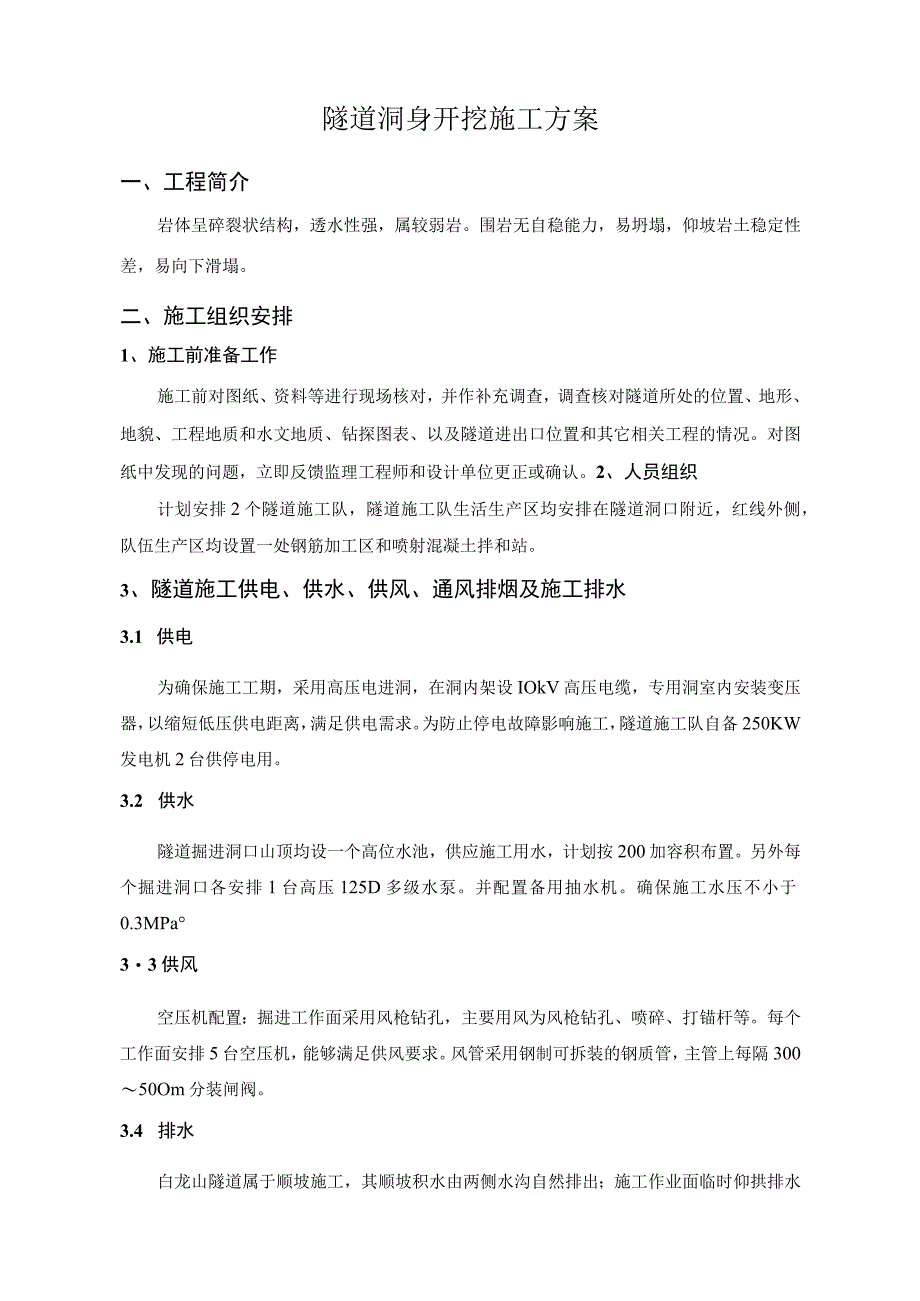

1、隧道洞身开挖施工方案一、工程简介岩体呈碎裂状结构,透水性强,属较弱岩。围岩无自稳能力,易坍塌,仰坡岩土稳定性差,易向下滑塌。二、施工组织安排1、施工前准备工作施工前对图纸、资料等进行现场核对,并作补充调查,调查核对隧道所处的位置、地形、地貌、工程地质和水文地质、钻探图表、以及隧道进出口位置和其它相关工程的情况。对图纸中发现的问题,立即反馈监理工程师和设计单位更正或确认。2、人员组织计划安排2个隧道施工队,隧道施工队生活生产区均安排在隧道洞口附近,红线外侧,队伍生产区均设置一处钢筋加工区和喷射混凝土拌和站。3、隧道施工供电、供水、供风、通风排烟及施工排水3.1 供电为确保施工工期,采用高压电进洞
2、,在洞内架设IOkV高压电缆,专用洞室内安装变压器,以缩短低压供电距离,满足供电需求。为防止停电故障影响施工,隧道施工队自备250KW发电机2台供停电用。3.2 供水隧道掘进洞口山顶均设一个高位水池,供应施工用水,计划按200加容积布置。另外每个掘进洞口各安排1台高压125D多级水泵。并配置备用抽水机。确保施工水压不小于0.3MPa33供风空压机配置:掘进工作面采用风枪钻孔,主要用风为风枪钻孔、喷碎、打锚杆等。每个工作面安排5台空压机,能够满足供风要求。风管采用钢制可拆装的钢质管,主管上每隔30050Om分装闸阀。3.4 排水白龙山隧道属于顺坡施工,其顺坡积水由两侧水沟自然排出;施工作业面临时

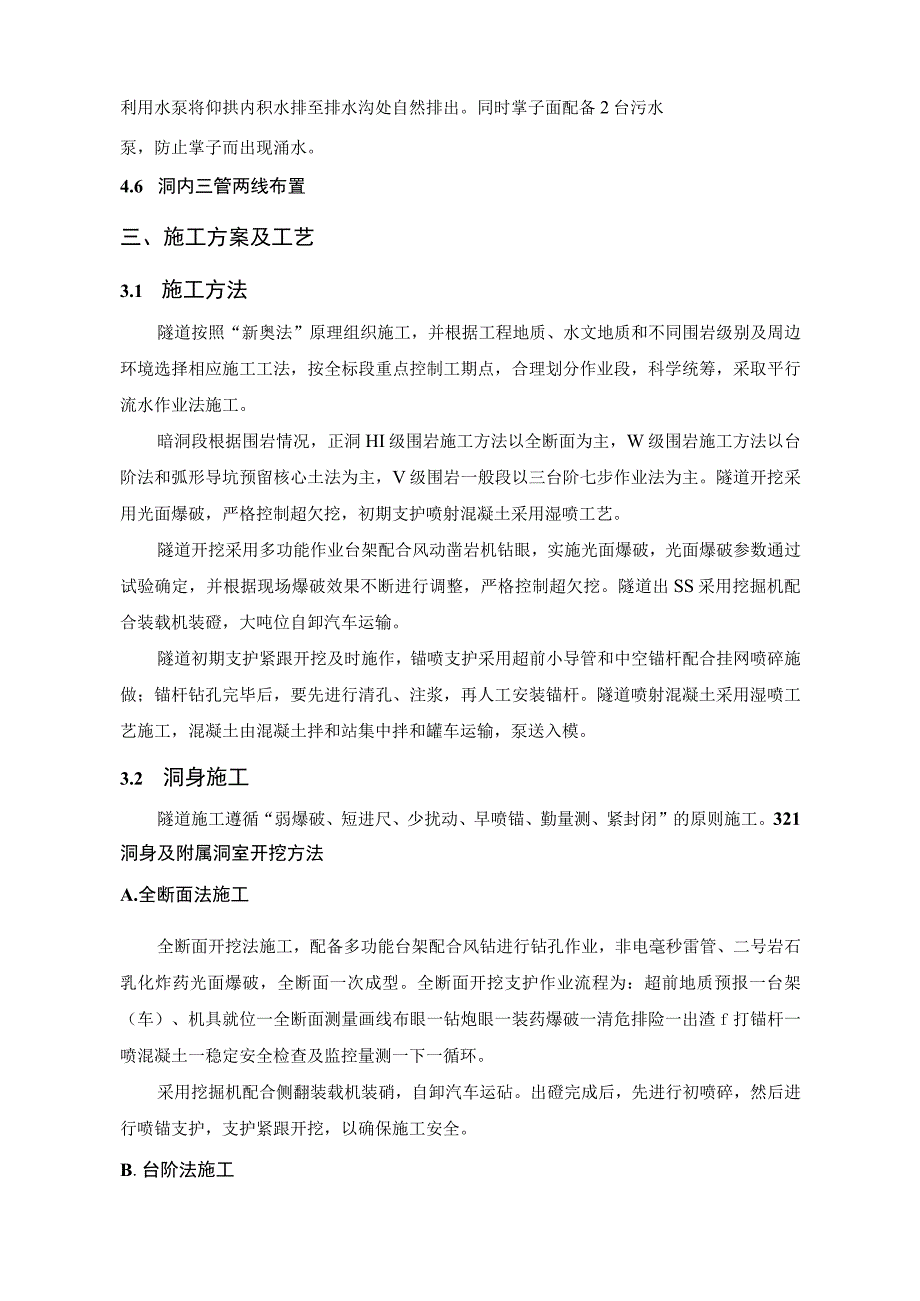

3、仰拱排水利用水泵将仰拱内积水排至排水沟处自然排出。同时掌子面配备2台污水泵,防止掌子而出现涌水。4.6 洞内三管两线布置三、施工方案及工艺3.1 施工方法隧道按照“新奥法”原理组织施工,并根据工程地质、水文地质和不同围岩级别及周边环境选择相应施工工法,按全标段重点控制工期点,合理划分作业段,科学统筹,采取平行流水作业法施工。暗洞段根据围岩情况,正洞HI级围岩施工方法以全断面为主,W级围岩施工方法以台阶法和弧形导坑预留核心土法为主,V级围岩一般段以三台阶七步作业法为主。隧道开挖采用光面爆破,严格控制超欠挖,初期支护喷射混凝土采用湿喷工艺。隧道开挖采用多功能作业台架配合风动凿岩机钻眼,实施光面爆破
4、,光面爆破参数通过试验确定,并根据现场爆破效果不断进行调整,严格控制超欠挖。隧道出SS采用挖掘机配合装载机装磴,大吨位自卸汽车运输。隧道初期支护紧跟开挖及时施作,锚喷支护采用超前小导管和中空锚杆配合挂网喷碎施做;锚杆钻孔完毕后,要先进行清孔、注浆,再人工安装锚杆。隧道喷射混凝土采用湿喷工艺施工,混凝土由混凝土拌和站集中拌和罐车运输,泵送入模。3.2 洞身施工隧道施工遵循“弱爆破、短进尺、少扰动、早喷锚、勤量测、紧封闭”的原则施工。321洞身及附属洞室开挖方法A.全断面法施工全断面开挖法施工,配备多功能台架配合风钻进行钻孔作业,非电毫秒雷管、二号岩石乳化炸药光面爆破,全断面一次成型。全断面开挖支

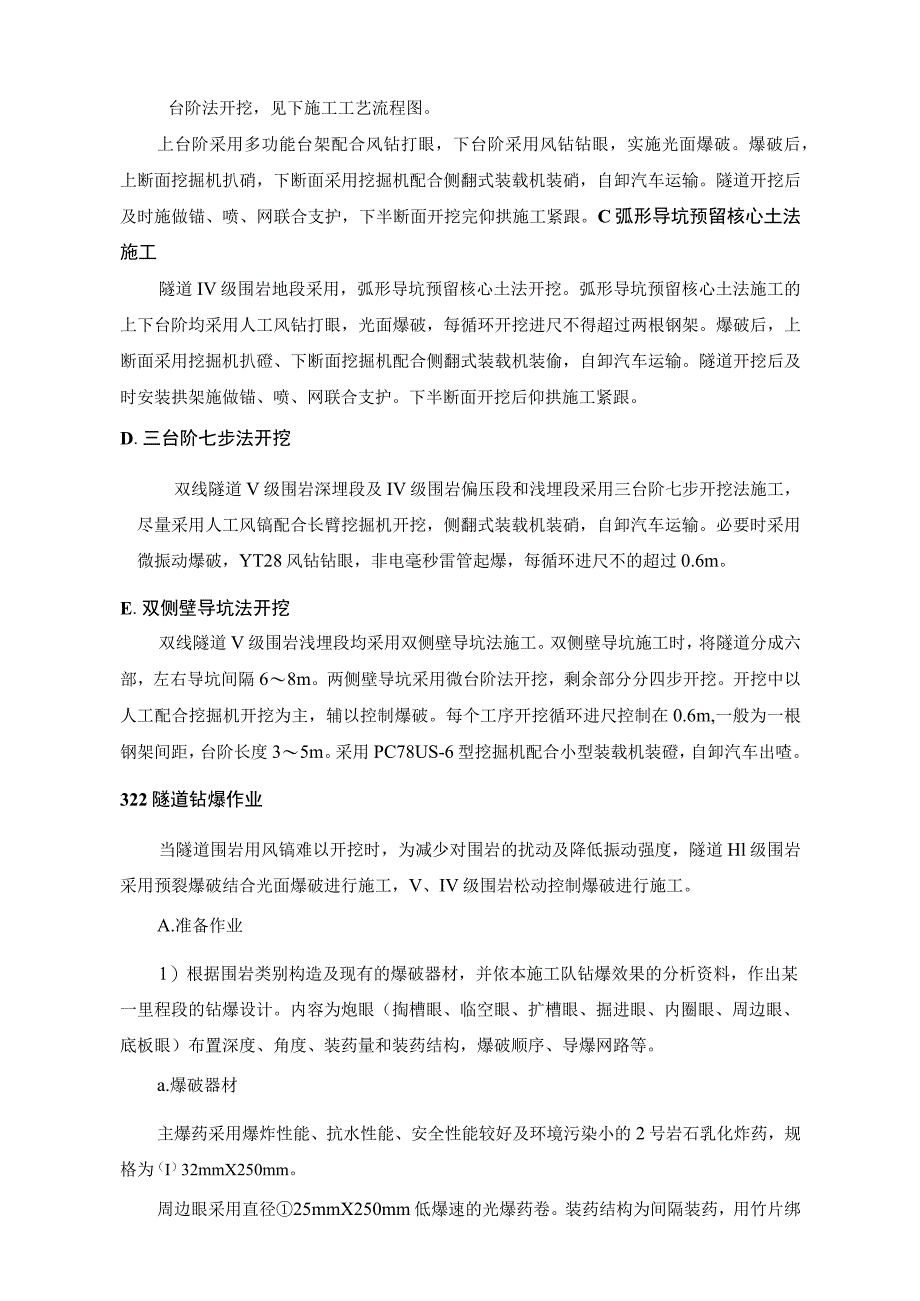

5、护作业流程为:超前地质预报一台架(车)、机具就位一全断面测量画线布眼一钻炮眼一装药爆破一清危排险一出渣f打锚杆一喷混凝土一稳定安全检查及监控量测一下一循环。采用挖掘机配合侧翻装载机装硝,自卸汽车运砧。出磴完成后,先进行初喷碎,然后进行喷锚支护,支护紧跟开挖,以确保施工安全。B.台阶法施工台阶法开挖,见下施工工艺流程图。上台阶采用多功能台架配合风钻打眼,下台阶采用风钻钻眼,实施光面爆破。爆破后,上断面挖掘机扒硝,下断面采用挖掘机配合侧翻式装载机装硝,自卸汽车运输。隧道开挖后及时施做锚、喷、网联合支护,下半断面开挖完仰拱施工紧跟。C弧形导坑预留核心土法施工隧道IV级围岩地段采用,弧形导坑预留核心土
6、法开挖。弧形导坑预留核心土法施工的上下台阶均采用人工风钻打眼,光面爆破,每循环开挖进尺不得超过两根钢架。爆破后,上断面采用挖掘机扒磴、下断面挖掘机配合侧翻式装载机装偷,自卸汽车运输。隧道开挖后及时安装拱架施做锚、喷、网联合支护。下半断面开挖后仰拱施工紧跟。D.三台阶七步法开挖双线隧道V级围岩深埋段及IV级围岩偏压段和浅埋段采用三台阶七步开挖法施工,尽量采用人工风镐配合长臂挖掘机开挖,侧翻式装载机装硝,自卸汽车运输。必要时采用微振动爆破,YT28风钻钻眼,非电毫秒雷管起爆,每循环进尺不的超过0.6m。E.双侧壁导坑法开挖双线隧道V级围岩浅埋段均采用双侧壁导坑法施工。双侧壁导坑施工时,将隧道分成六
7、部,左右导坑间隔68m。两侧壁导坑采用微台阶法开挖,剩余部分分四步开挖。开挖中以人工配合挖掘机开挖为主,辅以控制爆破。每个工序开挖循环进尺控制在0.6m,一般为一根钢架间距,台阶长度35m。采用PC78US-6型挖掘机配合小型装载机装磴,自卸汽车出喳。322隧道钻爆作业当隧道围岩用风镐难以开挖时,为减少对围岩的扰动及降低振动强度,隧道Hl级围岩采用预裂爆破结合光面爆破进行施工,V、IV级围岩松动控制爆破进行施工。A.准备作业1)根据围岩类别构造及现有的爆破器材,并依本施工队钻爆效果的分析资料,作出某一里程段的钻爆设计。内容为炮眼(掏槽眼、临空眼、扩槽眼、掘进眼、内圈眼、周边眼、底板眼)布置深度
