第07章墙面与屋面.ppt

上传人:p** 文档编号:520665 上传时间:2023-10-11 格式:PPT 页数:22 大小:378KB
下载 相关 举报
第07章墙面与屋面.ppt_第1页
第1页 / 共22页
第07章墙面与屋面.ppt_第2页
第2页 / 共22页

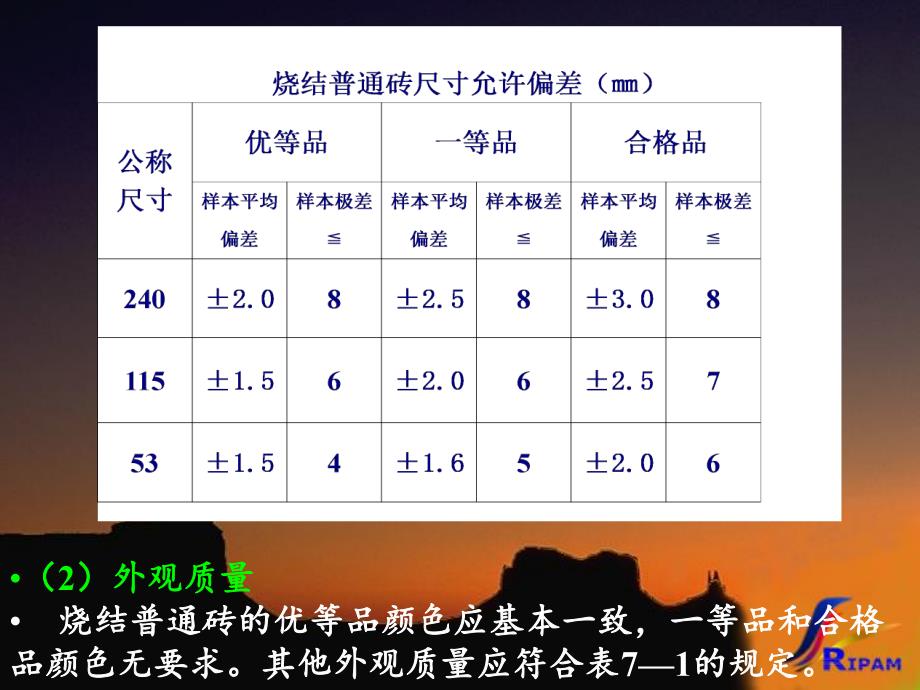

第07章墙面与屋面.ppt_第3页
第3页 / 共22页
第07章墙面与屋面.ppt_第4页
第4页 / 共22页
第07章墙面与屋面.ppt_第5页
第5页 / 共22页
第07章墙面与屋面.ppt_第6页
第6页 / 共22页
第07章墙面与屋面.ppt_第7页
第7页 / 共22页
第07章墙面与屋面.ppt_第8页
第8页 / 共22页
第07章墙面与屋面.ppt_第9页
第9页 / 共22页
第07章墙面与屋面.ppt_第10页
第10页 / 共22页
亲,该文档总共22页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《第07章墙面与屋面.ppt》由会员分享,可在线阅读,更多相关《第07章墙面与屋面.ppt(22页珍藏版)》请在第壹文秘上搜索。

1、 烧结砖烧结砖 1.烧结普通砖烧结普通砖 烧结普通砖是以粘土、页岩、煤矸石、烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原材料,经焙烧而成的尺寸为粉煤灰为主要原材料,经焙烧而成的尺寸为24011553直角六面体块材。直角六面体块材。粘土质材料在一定温度下,其中的铝硅粘土质材料在一定温度下,其中的铝硅酸盐矿物部分熔融,冷却后将其余矿物颗粒酸盐矿物部分熔融,冷却后将其余矿物颗粒粘结成一体,保持砖坯的形体,并具有一定粘结成一体,保持砖坯的形体,并具有一定的物理、力学性能。这一工艺称为的物理、力学性能。这一工艺称为“烧结烧结”或或“焙烧焙烧”。烧结普通砖俗称小砖、标准砖、。烧结普通砖俗称小砖、标准砖

2、、实心砖等。实心砖等。烧结普通砖根据抗压强度分为烧结普通砖根据抗压强度分为30、25、20、15、10五个五个强度等级。强度和抗风化性能合格的砖,强度等级。强度和抗风化性能合格的砖,根据尺寸偏差、根据尺寸偏差、外观质量、泛霜和石灰爆裂等分为优等外观质量、泛霜和石灰爆裂等分为优等品()、一等品()和合格品()品()、一等品()和合格品()三个质量等级。各等级砖的具体技术要三个质量等级。各等级砖的具体技术要求如下:求如下:(1)尺寸允许偏差)尺寸允许偏差烧结普通砖的尺寸允许偏差应符合下表烧结普通砖的尺寸允许偏差应符合下表的规定(样本数为块)。的规定(样本数为块)。(2)外观质量)外观质量 烧结普通

3、砖的优等品颜色应基本一致,一等品和合格烧结普通砖的优等品颜色应基本一致,一等品和合格品颜色无要求。其他外观质量应符合表品颜色无要求。其他外观质量应符合表71的规定。的规定。(3)强度等级)强度等级 烧结普通砖强度应符合表烧结普通砖强度应符合表63的规定。强度实验按的规定。强度实验按GB/T2542进行,抽取块砖试样进行抗压强度试验,进行,抽取块砖试样进行抗压强度试验,根据试验结果,按平均值一标准值方法(变异系数根据试验结果,按平均值一标准值方法(变异系数0.21时)或平均值一最小值方法(变异系数时)或平均值一最小值方法(变异系数0.21时)时)评定砖的强度等级。评定砖的强度等级。强度变异系数(

4、强度变异系数()按下式计算:)按下式计算:fS 式中式中 砖强度变异系数,精确至砖强度变异系数,精确至 0.01MPa;S10 块试样抗压强度标准差,精确至块试样抗压强度标准差,精确至 0.01MPa。f一一一一 10 块试样的抗压强度平均值,精确至块试样的抗压强度平均值,精确至 0.1MPa。标准差标准差 S 按下式计算:按下式计算:101291iiffS)(式中式中 fi单块试样抗压强度测定值,精确至单块试样抗压强度测定值,精确至 0.01MPa。样本量样本量10 时的强度标准值(时的强度标准值(fk)按下式计算:)按下式计算:Sffk8.1 (4)烧结普通砖的缺陷指标)烧结普通砖的缺陷指

5、标 当生产烧结砖的原料中含有有害杂质或生产工当生产烧结砖的原料中含有有害杂质或生产工艺不当时,均可造成烧结砖的质量缺陷,影响砖艺不当时,均可造成烧结砖的质量缺陷,影响砖的耐久性。主要缺陷及耐久性指标有:的耐久性。主要缺陷及耐久性指标有:1)烧结砖的泛霜)烧结砖的泛霜 当生产烧结砖的原料中含有可溶性无机盐时,当生产烧结砖的原料中含有可溶性无机盐时,会隐含在成品烧结砖的内部,砖吸水后再次干燥会隐含在成品烧结砖的内部,砖吸水后再次干燥时,水分会向外迁移,这些可溶性盐随水渗到砖时,水分会向外迁移,这些可溶性盐随水渗到砖的表面,水分蒸发后便留下白色粉末状的盐,形的表面,水分蒸发后便留下白色粉末状的盐,形

6、成白霜,这就是泛霜现象。成白霜,这就是泛霜现象。泛霜严重时,由于大量盐类的溶出和结晶膨胀泛霜严重时,由于大量盐类的溶出和结晶膨胀会造成砖砌体表面粉化及剥落,内部孔隙率增大,会造成砖砌体表面粉化及剥落,内部孔隙率增大,抗冻性显著下降。国家标准规定优等砖不得有泛抗冻性显著下降。国家标准规定优等砖不得有泛霜现象,合格砖不得严重泛霜。霜现象,合格砖不得严重泛霜。)烧结砖的石灰爆裂)烧结砖的石灰爆裂 有时生产烧结砖的原料中夹有石灰石等杂物,经焙烧有时生产烧结砖的原料中夹有石灰石等杂物,经焙烧后砖内形成了颗粒状的石灰块等物质。处于干燥条件下时,后砖内形成了颗粒状的石灰块等物质。处于干燥条件下时,这些杂质不

7、会影响砖的性能,一旦吸水后,就会产生局部这些杂质不会影响砖的性能,一旦吸水后,就会产生局部体积膨胀,导致砖体开裂甚至崩溃。石灰爆裂不仅造成砖体积膨胀,导致砖体开裂甚至崩溃。石灰爆裂不仅造成砖体的外观缺陷和强度降低,还可能造成对砌体的严重危害。体的外观缺陷和强度降低,还可能造成对砌体的严重危害。3)欠火砖与过火砖)欠火砖与过火砖 烧结砖的形成是砖坯经高温焙烧,使部分物质熔融,烧结砖的形成是砖坯经高温焙烧,使部分物质熔融,冷凝后将未经熔融的颗粒粘结在一起成为整体。当焙烧温冷凝后将未经熔融的颗粒粘结在一起成为整体。当焙烧温度不足时,熔融物太少,难以充满砖体内部,粘结不牢,度不足时,熔融物太少,难以充

8、满砖体内部,粘结不牢,这种砖称为欠火砖。欠火砖孔隙率大,强度低,抗冻性差,这种砖称为欠火砖。欠火砖孔隙率大,强度低,抗冻性差,外观颜色较浅,为有缺陷砖。外观颜色较浅,为有缺陷砖。当焙烧温度过高时,砖内熔融物过多,造成高温下的当焙烧温度过高时,砖内熔融物过多,造成高温下的砖体变软,此时砖在点支撑下易产生弯曲变形,这种砖为砖体变软,此时砖在点支撑下易产生弯曲变形,这种砖为过火砖。它也属于有缺陷砖。欠火砖与过火砖均为不合格过火砖。它也属于有缺陷砖。欠火砖与过火砖均为不合格产品。产品。(5)烧结砖的耐久性)烧结砖的耐久性烧结砖的耐久性除了砖的泛霜和石灰爆烧结砖的耐久性除了砖的泛霜和石灰爆裂性外,还包括

9、抗风化性能。砖的抗风裂性外,还包括抗风化性能。砖的抗风化性能用抗冻融试验或吸水率试验来衡化性能用抗冻融试验或吸水率试验来衡量。标准量。标准GBS101一一2000规定,黑龙江、规定,黑龙江、吉林、辽宁、内蒙古、新疆等五省、区吉林、辽宁、内蒙古、新疆等五省、区必须进行冻融试验;其他地区,砖的吸必须进行冻融试验;其他地区,砖的吸水率满足表水率满足表75的,可不做冻融试验。的,可不做冻融试验。2.烧结多孔砖和空心砖烧结多孔砖和空心砖(1)烧结多孔砖)烧结多孔砖 烧结多孔砖通常指砖内孔径不大于烧结多孔砖通常指砖内孔径不大于22,孔洞率不小于孔洞率不小于15 的烧结砖。外型尺寸可为长度的烧结砖。外型尺寸

10、可为长度(L)290、240、190,宽度(,宽度(B)240、190、180、175、140、115,高度(高度(H)90的不同组的不同组合而成。合而成。烧结多孔砖内的孔洞尺寸小而数量多,孔洞烧结多孔砖内的孔洞尺寸小而数量多,孔洞分布在大面尚且均匀合理,非孔部分砖体较密实,分布在大面尚且均匀合理,非孔部分砖体较密实,所以强度较高。工程中使用时常以孔洞垂直于承所以强度较高。工程中使用时常以孔洞垂直于承压面,以充分利用砖的抗压强度。烧结多孔砖根压面,以充分利用砖的抗压强度。烧结多孔砖根据据10块的抗压强度分为块的抗压强度分为30、25、20、15、10五个强度等级。五个强度等级。(2)烧结空心砖

11、)烧结空心砖 烧结空心砖是指孔洞率大于,孔烧结空心砖是指孔洞率大于,孔尺寸大而孔数量少的砖。烧结空心砖的尺寸尺寸大而孔数量少的砖。烧结空心砖的尺寸一般较大,空洞通常平行于承压面,抗压强一般较大,空洞通常平行于承压面,抗压强度较低。依据抗压强度可划分为度较低。依据抗压强度可划分为5.0、3.0和和2.0三种强度等级。三种强度等级。根据空心砖(含空洞)的表观密度划分根据空心砖(含空洞)的表观密度划分为为800、900、1100/m3三个等级的空心砖。三个等级的空心砖。每个密度级别根据外观质量、强度等级、尺每个密度级别根据外观质量、强度等级、尺寸偏差和物理性能,又分为优等品()、寸偏差和物理性能,又

12、分为优等品()、一等品()与合格品()三个等级。一等品()与合格品()三个等级。砌块砌块 砌块是用于砌筑工程的人造块材,砌块是用于砌筑工程的人造块材,砌块与砖的主要区别是,砌块的长度大砌块与砖的主要区别是,砌块的长度大于于365或宽度大于或宽度大于240或高度大或高度大于于115。工程中常用的砌块有:水泥。工程中常用的砌块有:水泥混凝土砌块、轻集料混凝土砌块、炉渣混凝土砌块、轻集料混凝土砌块、炉渣砌块、粉煤灰砌块及其它硅酸盐砌块、砌块、粉煤灰砌块及其它硅酸盐砌块、水泥混凝土铺地砖等。水泥混凝土铺地砖等。(1)混凝土空心砌块)混凝土空心砌块 工程中常用的混凝土空心砌块尺寸工程中常用的混凝土空心砌

13、块尺寸一般为一般为、和和 ,孔洞率一般为,孔洞率一般为。强度等级分别为。强度等级分别为 3.5、5.0、7.5、10、15.0和和20.0六个等级。按其尺寸偏差六个等级。按其尺寸偏差和外观质量分为优等品()、一等品和外观质量分为优等品()、一等品()及合格品()三个等级。()及合格品()三个等级。混凝土砌块使用前,应首先检验外混凝土砌块使用前,应首先检验外观质量和尺寸偏差,合格后再检验其抗观质量和尺寸偏差,合格后再检验其抗压强度及相对含水率。必要时检验其抗压强度及相对含水率。必要时检验其抗渗性和抗冻性。其中相对含水率是指砌渗性和抗冻性。其中相对含水率是指砌块的实际含水率与其最大吸水率之比。块的

14、实际含水率与其最大吸水率之比。当混凝土砌块使用轻集料时,空心当混凝土砌块使用轻集料时,空心砌块的重量大为减轻,按其表观密度砌块的重量大为减轻,按其表观密度(含孔洞)有(含孔洞)有5001000 kg3不等。不等。常用的轻集科有陶粒、煤渣、自燃煤矸常用的轻集科有陶粒、煤渣、自燃煤矸石和膨胀珍珠岩等。石和膨胀珍珠岩等。(2)蒸压加气混凝土砌块()蒸压加气混凝土砌块()蒸压加气混凝土砌块是用钙质材蒸压加气混凝土砌块是用钙质材料(如水泥、石灰)和硅质材料料(如水泥、石灰)和硅质材料(如砂子、粉煤灰、矿渣)的配料(如砂子、粉煤灰、矿渣)的配料中加入铝粉作加气剂,经加水搅拌、中加入铝粉作加气剂,经加水搅拌

15、、浇注成型、发气膨胀、预养切割,浇注成型、发气膨胀、预养切割,再经高压蒸汽养护而成的多孔硅酸再经高压蒸汽养护而成的多孔硅酸盐砌块。盐砌块。发气剂又称加气剂发气剂又称加气剂,是制造加气混凝土,是制造加气混凝土的关键材料。发气剂大多选用脱脂铝粉。的关键材料。发气剂大多选用脱脂铝粉。掺入浆料中的铝粉,在碱性条件下产生掺入浆料中的铝粉,在碱性条件下产生化学反应:化学反应:铝粉极细,产生的氢气形成许多小气泡,铝粉极细,产生的氢气形成许多小气泡,保留在很快凝固的混凝土中。这些大量保留在很快凝固的混凝土中。这些大量的均匀分布的小气泡,使加气混凝土砌的均匀分布的小气泡,使加气混凝土砌块具有许多优良特性。块具有

16、许多优良特性。22232222HAlOOHOHAl例例1:试解释制成红砖与青砖的原理。试解释制成红砖与青砖的原理。例例2:何谓烧结普通砖的泛霜和石灰爆何谓烧结普通砖的泛霜和石灰爆 裂?它们对建筑物有何影响?裂?它们对建筑物有何影响?例例3:如何识别欠火砖和过火砖?如何识别欠火砖和过火砖?例例4:某烧结普通砖试验,某烧结普通砖试验,10块砖样的块砖样的 抗压强度值分别为:抗压强度值分别为:14.2、21.1、9.5、22.9、13.3、18.8、18.2、18.2、19.8、19.8(MPa),试确定该砖的强度等级。),试确定该砖的强度等级。例例1 试解释制成红砖与青砖的原理。试解释制成红砖与青砖的原理。焙烧是制砖最重要的环节。当砖坯在氧化气氛中烧焙烧是制砖最重要的环节。当砖坯在氧化气氛中烧成出窑,砖中的铁质形成了红色的成出窑,砖中的铁质形成了红色的Fe2O3,则制得红,则制得红砖。若砖坯在氧化气氛中烧成后,再经浇水闷窑,使砖。若砖坯在氧化气氛中烧成后,再经浇水闷窑,使窑内形成还原气氛,促使砖内的红色高阶氧化铁窑内形成还原气氛,促使砖内的红色高阶氧化铁(Fe2O3)还原成青灰色的低价氧化

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 中学教育 > 中学作文

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
