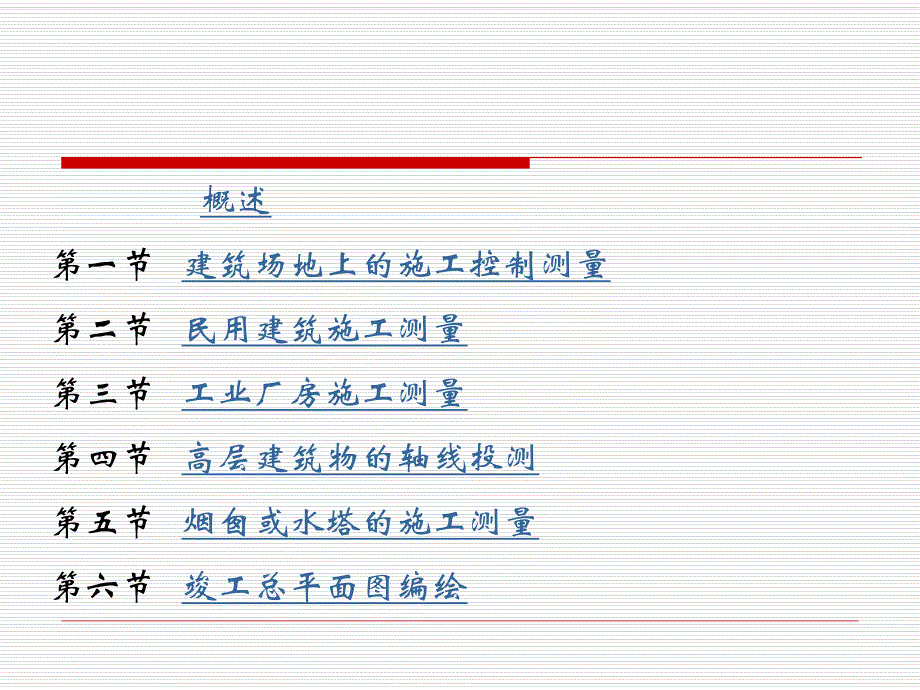

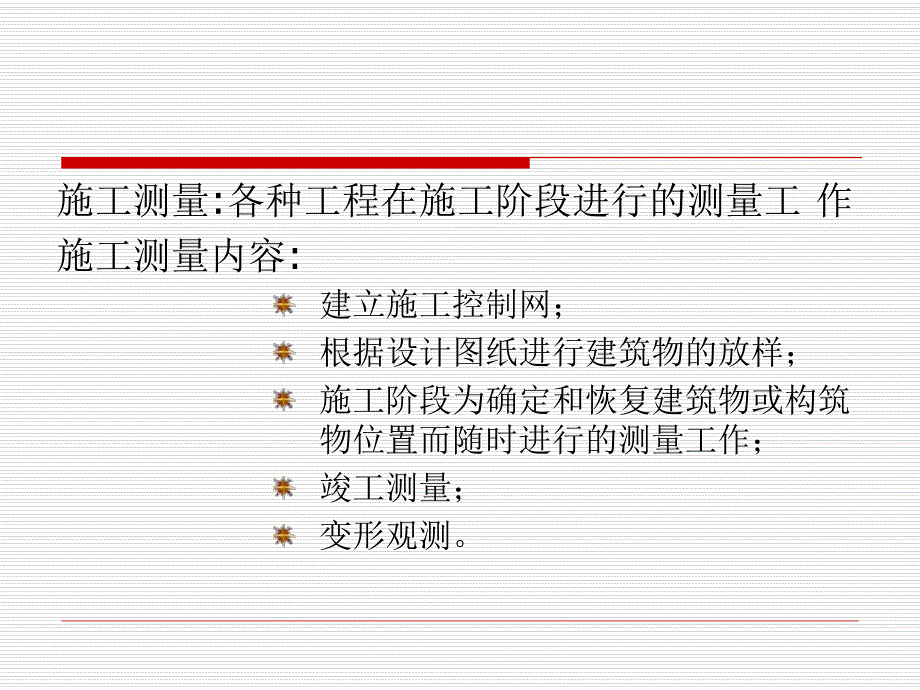

1、 概述第一节 建筑场地上的施工控制测量第二节 民用建筑施工测量第三节 工业厂房施工测量第四节 高层建筑物的轴线投测第五节 烟囱或水塔的施工测量第六节 竣工总平面图编绘施工测量:各种工程在施工阶段进行的测量工 作施工测量内容:建立施工控制网；根据设计图纸进行建筑物的放样；施工阶段为确定和恢复建筑物或构筑物位置而随时进行的测量工作；竣工测量；变形观测。o 施工测量的特点：n 1.测量精度取决于建筑物的类型、结构、材料和施工方法等因素。n 2.测量工作必须配合施工进度的要求。n 3.施工测量容易受干扰。因此，测量人员不仅要提高观测水平，而且要选择适当的观测时间和测站位置进行观测。n 4.测量标志的保

2、存和保护较为困难。应经常检查核对其位置，若有破坏，应及时恢复。10-1 建筑场地上的施工控制测量n原则:“从整体到局部，先控制后碎部”n目的:为了保证所施工的建筑物或构筑物的位置符合设计要求。n原因：测图控制网的精度、密度和点位，一般不能满足施工放样的要求。而且，原来布设的控制点到施工时有些可能被破坏或被移动而不再可靠。因此，为了进行施工施工放样测量，通常应重新建立施工用的控制网。o 施工控制测量分为：平面控制高程控制1.平面控制建筑基线：当建筑场地的面积不大，地势较为平坦且建筑物又不十分复杂的情况下，常布设一条或几条基线作为施工测量的平面控制 （a）三点一字型 （b）三点 L 型 （c）四点

3、 T 型 （d）五点十字型 基线布设时，应先在图上选定基线点的位置，并量出各点坐标，然后根据已有控制点将各基线点在地面上标定出来。各基线点测设出来后，应检测检测角度和距离。角度误差应不大于10，距离误差应不超过 1/2000，否则应进行必要的调整。在城建区，可根据规划部门在现场标定的建筑红线（建筑用地的边界）布设建筑基线。通常，建筑基线与建筑红线平行或垂直，因此可根据建筑红线用平行推移法布设建筑基线。将基线点在地面上标定出来后，也应检查角度和边长的误差是否超限，并进行必要的调整。建筑方格网：在地势平坦的大中型工业建筑场地上，常布设由正方形或矩形格网组成的施工平面控制网 建筑方格网应在设计施工总

4、平面图的同时予以考虑。方格网的轴线应与主要建筑物的轴线平行，并使格网点接近测设对象。方格网边长一般为100200米，格网折角应严格成90。当施工场区面积较大时，建筑方格网应分两级布设。首级可布设成“十”字形，“口”字形或“田”字形，在此基础上进行加密。如果建筑场地不大，也可布设边长为50米的正方形格网。建筑方格网的主轴线主点通常是根据已有的测量控制点测设的。如图19-3中，1、2、3 点是测量控制点，其坐标已知。为测设轴线主点 C、O、D，先将它们的施工坐标转换为测量坐标，再根据控制点和主点坐标反算出测设数据 S1，S2，S3和1，2，3，然后在相应测站上用极坐标法测设出各主点。测设方格网时，

5、先沿纵、横主轴线精密丈量各格网的边长，然后将两台经纬仪安置在纵、横主轴线的格网点上，精密地拨 90角，一一交会出各格网点，并钉设木桩标志点位。最后，还应在各格网点上安置经纬仪测量其角值，并精密丈量各方格的边长进行检查检查。2.高程控制 施工高程控制测量的任务是在建筑场地上布设施工水准点。水准点的密度应尽可能满足安置一次仪器即可测设出所需的高程点。通常，建筑方格网点也可兼作水准点，只要在格网点桩面上设置一个半球状标志即可。一般情况下，可用四等水准测量；对连续生产的车间或下水管道等则需要按三等水准测量测定各水准点高程。此外，为了减少误差和方便测设，在一般厂房的内部或附近应专门设置0水准点，注意：注

6、意：不同建筑物的0 水准点高程不一定相等，应严格加以区别。102 民用建筑施工测量 一、测设前的准备工作 1.熟悉图纸 测设前应熟悉的图纸包括：总平面图，基础平面图，建筑平面图，基础详图，立面图和剖面图等。o 总平面图是施工测设的总体依据，施工建筑物应根据总平面图给出的位置和尺寸关系进行定位。o 建筑平面图给出了建筑物各定位轴线间的尺寸关系和室内地坪标高等。o 基础平面图给出基础轴线间的尺寸关系和编号。o 基础详图又称基础大样图，给出基础的尺寸、形式、以及边线与轴线间的尺寸关系。o 立面图和剖面图给出基础、地坪、楼板、门窗、屋面等设计标高，是高程测设的主要依据。2.现场踏勘 通过现场踏勘，可以

7、了解施工场地的地形、地物和控制点分布情况，以及与施工放样有关的其它情况。3.平整场地 清理和平整施工场地，以便进行测设工作。4.拟定测设计划，绘制测设草图。二、建筑物定位 角桩角桩：建筑物外廓轴线的交点的桩位。建筑物定位就是按设计图纸测设建筑物的角桩。建筑物定位就是按设计图纸测设建筑物的角桩。测设角桩时，可根据施工平面控制网或建筑红线，按施工现场的实际情况，采用适当的点位测设方法进行测设。如果新建建筑物附近有其它已建成的建筑物，也可根据已有建筑物进行角桩测设。最后，检查角度和距离，误差应分别在40和 1/2000之内。三、引桩或龙门板的设置基槽：基槽：为进行基础施工而开挖的部分。为了在基槽开挖

8、后及时恢复建筑物的轴线，基槽开挖前应在安全地点设置引桩或龙门桩。3-1 4-1 3-2 4-2J1 J2 J3 J4N1 P1N2 P2 0N PM QM2 Q2M1 Q1引桩龙门桩 除了建筑物的外廓轴线应设置引桩或设置龙门桩外，建筑物内隔墙的轴线也应设置引桩或龙门板，以便及时恢复各轴线。四、基础施工测量基础施工测量的一个最重要的任务：基础施工测量的一个最重要的任务：控制施工标高控制施工标高。为防止因基槽超挖而导致破坏土壤的天然结构，应在基槽开挖接近设计标高时，在基槽边壁上每 35 米以及转角处测设一个水平桩（又称腰桩），其标高与基底设计标高的差值应为一固定的整分米数。1.255 0.255

9、00.5 基础砌筑到距0 标高一层砖时用水准仪测设防潮层的标高。防潮层做好后，根据龙门板上的轴线钉或引桩将轴线和墙边线投测到防潮层上，并将这些线延伸到基础墙的立面上，以利墙身的砌筑。五、多层建筑的轴线投测 当多层建筑物的一层砌筑完成后，应将下一层的轴线投测上去，作为继续施工的依据。投测轴线最简单的方法是吊垂线法。投测轴线最简单的方法是吊垂线法。检查各定位轴线的间距无误后，即可据此施工。为减少误差积累，在每砌好二、三层后，可用经纬仪将地面上的轴线投测到楼板上去。至于高程，可用水准仪和钢尺将地面上水准点的高程传递到楼层上，在楼层上建立水准点作为测设细部高程的依据。103 工业厂房施工测量 一、厂房

10、控制网的测设 由于施工控制网的点位分布较稀，难以满足厂房细部放样的要求，因此，在每一个厂房的施工测设时，应首先建立厂房控制网厂房控制网。厂房控制网布设成矩形（也称为矩形控制网）。M、N、P、Q 为厂房外廓轴线的交点，R、S、T、U 为厂房控制桩，它们应布设在基坑开挖范围以外。S T N P M QR U通常，矩形控制网到厂房外廓轴线的距离为一常数，例如 4米，根据厂房角点的坐标计算出厂房控制网各点的坐标后，即可根据建筑方格网的一条边 H-L，用直角坐标法测设出各控制桩。最后，检查控制网各转角和各边长度，长度的相对误差应不大于 1/10000，角度误差应不大于10。二、厂房柱列轴线和柱基的测设.

11、柱列轴线的测设.柱基的测设柱基测设的目的：就是根据基础平面图和基础大样图，用白灰将基坑开挖的边线标示出来以便挖坑。方法：将两台经纬仪安置在两条相互垂直的轴线控制桩上，沿轴线方向交会出每个柱基中心的位置，然后按基础大样图的尺寸，用灰线标出挖坑范围，并在距开挖边界0.51米处，钉设四个定位小木桩，用小钉标明点位。定位木桩 图9-14.基坑高程测设在基坑四壁离坑底设计标高0.30.5米处测设腰桩，作为基坑清底和修坡的依据。此外还应在坑内测设垫层标高桩，其桩顶高程恰好等于垫层的设计高程。定位木桩腰桩 垫层垫层标高桩 .基础模板定位 垫层打好后，根据定位小木桩，用拉线吊垂球的方法，将柱基定位线投到垫层上

12、，弹出墨线并用红漆画出标记，作为布置钢筋和柱基立模的依据。立模时，将模板底线对准垫层上的定位线，并用垂球检查模板是否竖直。最后，将柱基顶面设计标高测设在模板内壁，供柱基施工使用。三、柱子吊装测量.吊装前的准备工作（1）标出杯口和柱子的定位线（2）检查柱身长度与杯底找平.吊装时的垂直度校正3.注意事项 p 经纬仪应事先经过严格检校。观测中应注意使照准部水准管气泡严格居中。p 校正时，柱子上部的中心线调整到视线上后，还应检查其下部的中线是否仍对准基础的轴线，偏差应在5毫米之内。p 如果是变截面的柱子，校正时经纬仪必须安置在柱列轴线上，否则容易产生误差。p 为避免因日照使柱子产生弯曲变形，影响柱子校

13、正的准确性，最好在早晨或阴天进行校正。p 柱子的垂直性校正完成后，还应检查一下牛腿面标高是否符合设计要求。为此，可用水准仪测量柱身上0 标志线的高程，其误差即为牛腿面的高程误差。该项误差的允许值，当柱高在 5 米以下时为5 毫米，柱高在 5 米以上时为8毫米。四、吊车梁和吊车轨道的安装测量 1.用墨线在梁的顶面和两端弹出中心线，并在牛腿面上画出吊车梁中心线的位置；2.根据柱列轴线，在地面上放出一条平行于吊车梁中心线的校正轴线，并使校正轴线到吊车梁中心线的水平距离为 d；3.将经纬仪安置在校正轴线上，照准校正轴线上另一端的点，固定照准部后抬高望远镜，检查吊车梁中线到经纬仪视线的距离是否也等于 d

14、，若有偏差，移动吊车梁使之符合要求。安装吊车轨道前，可将水准仪直接安置在吊车梁上检测梁面标高，并用铁垫板调整梁的高度，使之符合设计要求。轨道安装后，将水准尺直接放在轨道上检测其高程每隔 3 米测一点，误差应在3 mm 以内。最后还要用钢尺实际丈量吊车轨道的间距，误差应不大于5 mm。104 高层建筑物的轴线投测 高层建筑物施工测量的主要问题是如何控制竖向偏差，即如何正确地向上引测各层轴线的问题。一、经纬仪引桩投测法 选择中心轴线 投测中心轴线 增设轴线引桩 二、激光铅垂仪投测法 a10 a10 A1 A1 A A105 烟囱或水塔的施工测量 烟囱或水塔的特点是基础小，主体高，测量工作的主要任务

15、是控制中心位置，确保主体中心线始终处于铅垂位置。一、基础施工测量 1.定位测量 将烟囱或水塔的中心点测设到实地上。2.测设轴线控制桩 3.基础放线 根据基础半径 r 和基坑放坡宽度 s，以 O 为圆心画圆，并用灰线标明基础开挖边界。4.测设基坑标高 为防止基坑超挖，在周围坑壁上测设腰桩。5.埋设基础中心桩 基础混凝土浇筑时，应在基础表面中心埋设钢标，将烟囱或水塔的中心投测到钢标上，并刻“”标明，作为上部施工时控制垂直度和半径的依据。二、筒身施工测量 一般在烟囱筒身施工中，砖砌烟囱每升高一步架（约 1.2米）或混凝土烟囱每提升一次模板（约 2.5米），都应用吊垂线的方法或用激光铅垂仪将其中心垂直
