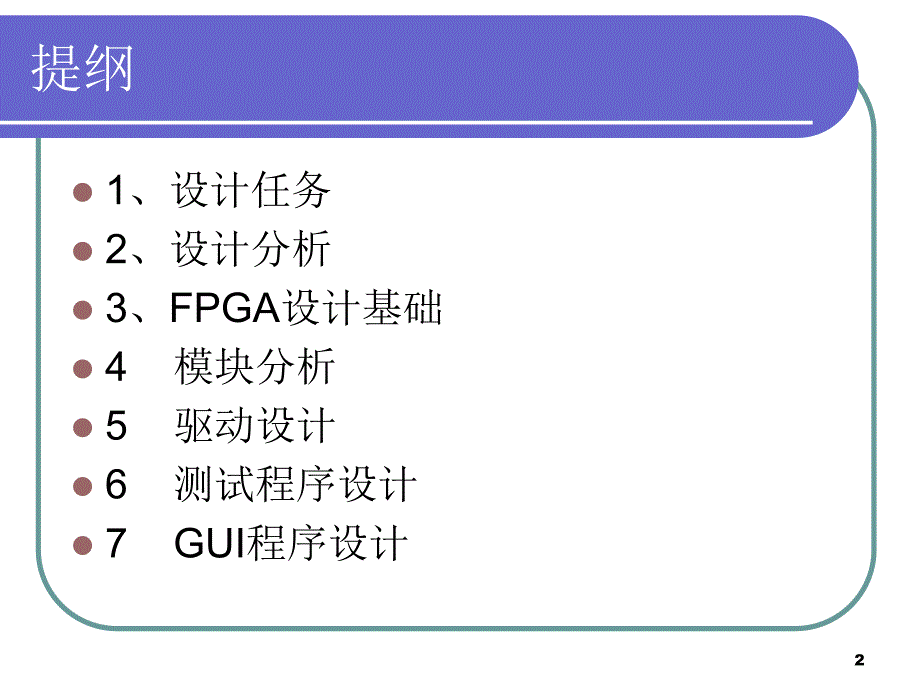

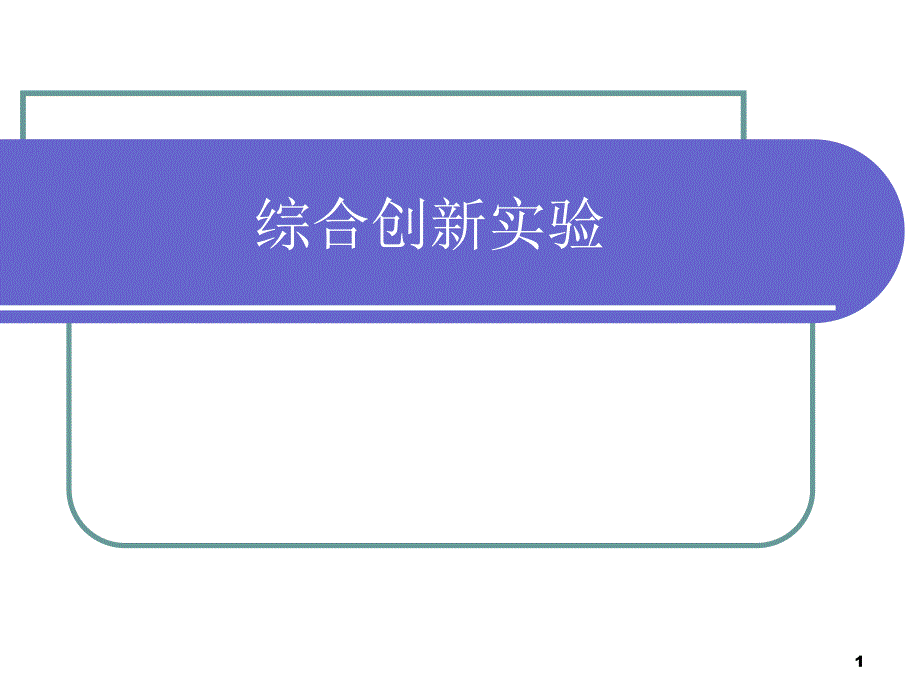

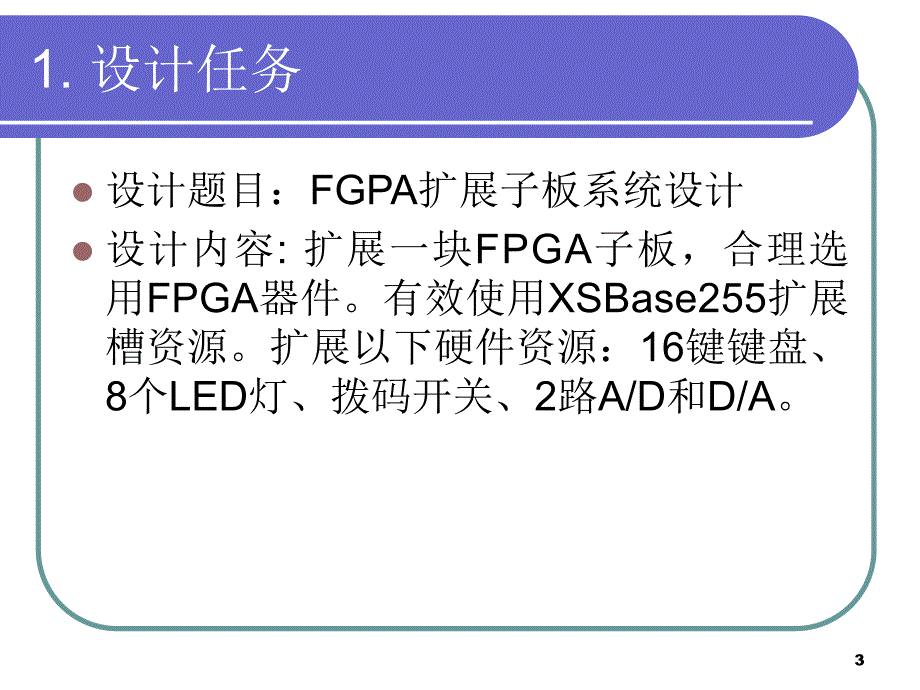

1、1综合创新实验2提纲l1、设计任务l2、设计分析l3、FPGA设计基础l4 模块分析l5 驱动设计l6 测试程序设计l7 GUI程序设计31.设计任务l设计题目：FGPA扩展子板系统设计l设计内容:扩展一块FPGA子板，合理选用FPGA器件。有效使用XSBase255扩展槽资源。扩展以下硬件资源：16键键盘、8个LED灯、拨码开关、2路A/D和D/A。4l设计要求 l合理选择各种元器件，包括FPGA、A/D、D/A芯片。l合理使用XSBase255开发系统扩展槽资源，设计原理图，要考虑子板和母板的安装。布局图：5l软件测试要求：lLED显示lA/DlD/A lKeyPadl开关量输入 62.设
2、计分析设计分析 l嵌入式系统项目开发流程要经历项目分析、设计和实现与维护四个阶段 l本设计：前期准备 FPGA逻辑设计 设备驱动设计 驱动测试 GUI应用程序设计 73.FPGA3.FPGA设计基础设计基础 l可编程逻辑器件简介可编程逻辑器件简介 什么是FPGA？什么是CPLD？FPGA与CPLD的主要区别 为什么要使用CPLD/FPGA？可编程逻辑器件有哪些？如何使用可编程逻辑器件进行开发？如何使用Xscale和FPGA进行开发？83.1 VHDL语言介绍语言介绍l随着EDA技术的发展，使用硬件描述语言（HDL）设计CPLD/FPGA成为一种趋势lVHDL的程序结构特点是将一项工程设计，分成
3、外部（端口)和内部（涉及实体的内部功能实现部分）lVHDL主要用于描述数字系统的结构、行为、功能和接口，跟原理图有对应的关系 9l一个简单的VHDL例子:ENTITY REG12 IS-外部端口定义：数据，时钟，输出 PORT(d:IN BIT_VECTOR(11 DOWNTO 0);clk :IN BIT;q :OUT BIT_VECTOR(11 DOWNTO 0);END REG12;-内部实体逻辑ARCHITECTURE a OF REG12 ISBEGIN PROCESS BEGIN WAIT UNTIL clk=1;-等待时钟上升沿 q private_data;/*判断是否设置了允
4、许键盘产生中断*/if(readb(f_b_p-ICNTR_VIR_ADDR)&KEY_EN)/*如果设置了允许键盘产生中断，程序向下执行*/if(filp-f_flags&O_NONBLOCK)/*如果设置了非阻塞就立刻返回*/return-EAGAIN;wait_event_interruptible(f_b_p-key_readq,f_b_p-key_int_occur);/*睡眠点*/f_b_p-key_int_occur=0;value=(readb(f_b_p-KEY_VIR_ADDR)&KEY_VALID_VAL);/*读取键值*/copy_to_user(buff,&value
5、,count);/*将键值返回给应用程序*/31lpoll方法分两步完成l第一步，poll方法需要将所有这些可让进程睡眠的事件队列都加入到poll_table结构的链表中 l第二步是返回一个用来描述操作是否可以立即无阻塞执行的位掩码 32lPoll方法代码如下：static unsigned int fpga_board_poll(struct file*filp,poll_table*wait)unsigned int mask=0;FPGA_BOARD*f_b_p;f_b_p=filp-private_data;poll_wait(filp,&f_b_p-key_readq,wait);/
6、*键盘 */poll_wait(filp,&f_b_p-sw_readq,wait);/*拨码开关*/poll_wait(filp,&f_b_p-ad_readq,wait);/*AD控制器*/if(f_b_p-key_int_occur|f_b_p-sw_int_occur|f_b_p-ad_int_occur)mask|=POLLIN|POLLRDNORM;return mask;33lfasync方法l当应用程序修改文件描述符的FASYNC标志（filp-f_flags）时，该方法就会被调用。fasync方法代码如下：static int fpga_board_fasync(int fd
7、,struct file*filp,int mode)FPGA_BOARD*f_b_p;f_b_p=filp-private_data;return fasync_helper(fd,filp,mode,&f_b_p-fasync);34l中断处理函数l在注册中断号中，使用如下函数：参数filp用于传递信息给中断处理函数，中断处理函数通过参数dev_id接收l中断处理函数的代码，以键盘为例：request_irq(IRQ_GPIO(GPIO_X),board_irq_handle,SA_INTERRUPT|SA_SHIRQ,INT_OWNER,filp);35static void board
8、_irq_handle(int irq,void*dev_id,struct pt_regs*regs)FPGA_BOARD*f_b_p;struct file*flip;char icntr_cur=0,iflag_cur=0;flip=(struct file*)dev_id;f_b_p=(FPGA_BOARD*)flip-private_data;if(f_b_p-fasync)kill_fasync(&f_b_p-fasync,SIGIO,POLL_IN );wake_up_interruptible(&f_b_p-key_readq);f_b_p-key_int_occur=1;36
9、驱动的加载驱动的加载 l1.安装位置 l将以上的驱动程序文件放入嵌入式Linux的源代码目录中：driver/char/l2.修改Makefilel在位于driver/char/目录下的Makefile文件中加入如下语句：obj-$(CONFIG_FPGA)+=fpga_board_0.o fpga_board_1.o fpga_board_2.o fpga_board_3.o fpga_board_4.o 37l3.修改菜单文件l修改config.in文件，增加如下语句：dep_tristate ADS7843Touchcontroller CONFIG_FPGA$CONFIG_ARCH_X
10、SBASE255dep_tristate FPGA_BOARD CONFIG_FPGA$CONFIG_ARCH_XSBASE255/添加语句38l4.初始化FPGA扩展板的中断引脚 l修改 include/asm-arm/arch-pxa/xsbase255.h，增加以下语句：l修改arch/arm/mach-pxa/xsbase255.c,增加以下语句：#define IRQ_GPIO_EXTEND IRQ_GPIO(11)set_GPIO_IRQ_edge(IRQ_TO_GPIO_2_80(IRQ_GPIO_EXTEND),GPIO_RISING_EDGE);39l5.编译Linux内核
11、l进入Linux源代码目录中，执行make menuconfig，进入Linux内核配置菜单将FPGA扩展板的驱动加入内核中 l进入Character devices菜单 l选择“FPGA_BOARD”l编译内核 make depmake zImage406.6.测试程序设计测试程序设计 l测试程序(应用程序)可以通过驱动提供的接口函数来操作设备文件结点来控制设备l6.1 设备文件lFPGA扩展板的设备文件为“fpga_board_x”l在应用程序中通过以下指令打开设备文件：open(/dev/fpga_board_x,O_RDWR);x可以具体指定为0,1,2,3,4416.2 操作命令字
12、l操作命令字是一些符号，通过ioctl系统调用，将这些符号传递到底层驱动程序，告诉驱动程序将要执行的操作 lFPGA扩展板上有五个部件：分别是灯，键盘，拨码开关，A/D控制器，D/A控制器，相应的操作对象可以使用对象选择命令字来表示：LED、KEYBOARD、SWBOARD、DAC和ADC 42l如果需要操作扩展板上灯，键盘，拨码开关，可使用以下程序：int fd_key,fd_sw,fd_led；fd_key=open(/dev/fpga_board_0,O_RDWR)；fd_sw=open(/dev/fpga_board_1,O_RDWR)；fd_led=open(/dev/fpga_bo
13、ard_2,O_RDWR)；ioctl(fd_key,，KEYBOARD)；ioctl(fd_sw，SWBOARD)；ioctl(fd_led，LED)；43lselect系统调用：是用在访问多个设备文件，但又不想阻塞于任何一个设备文件时使用 l异步通知：是应用程序中通过向系统注册一个信号，并且将该信号与某一处理函数相关联，当中断产生时，激发该信号，然后系统调用与该信号相关联的处理函数 lFPGA扩展板中只有键盘，拨码开关，A/D控制器才能使用异步通知，当使用异步通知前需要开启中断44lKEYBOARD对象lKEYBOARD对象命令字 l使用方式：l键盘的操作模式有查询和中断方式两种 ioct
14、l(fd,KEYBOARD,KEYBOARD_READ_KEYVALUE)ioctl(fd,KEYBOARD,KEYBOARD_READ_IFLAG)ioctl(fd,KEYBOARD,KEYBOARD_READ_ICNTR)ioctl(fd,KEYBOARD,KEYBOARD_UNMASK_INTERRUPT)ioctl(fd,KEYBOARD,KEYBOARD_MASK_INTERRUPT)ioctl(fd,KEYBOARD,KEYBOARD_CLEAR_IFLAG)ioctl(fd,KEYBOARD,KEYBOARD_SET_DEFAULT)45lADC对象 lA/D控制器有两个输入通道
15、，并且每个通道的工作模式都有两种选择：l模式一.即时输入方式 l模式二.自动缓冲采集 l采集频率设置unsigned short feq;ioctl(fd ADC,ADC_SET_FREQUENCY);/*通知底层驱动以下write操 作是设置频率*/feq=1;write(fd,&feq,sizeof(feq);/*频率的数值将通过write操作传递到底层驱动*/46l板级对象 l有一些命令字是针对整个FPGA扩展板的，包括如下：命令字描述INIT_FPGA初始化FPGA扩展板各模块INTERRUPT_ENABLE响应FPGA扩展板发出的中断请求INTERRUPT_DISABLE不允许响应F
