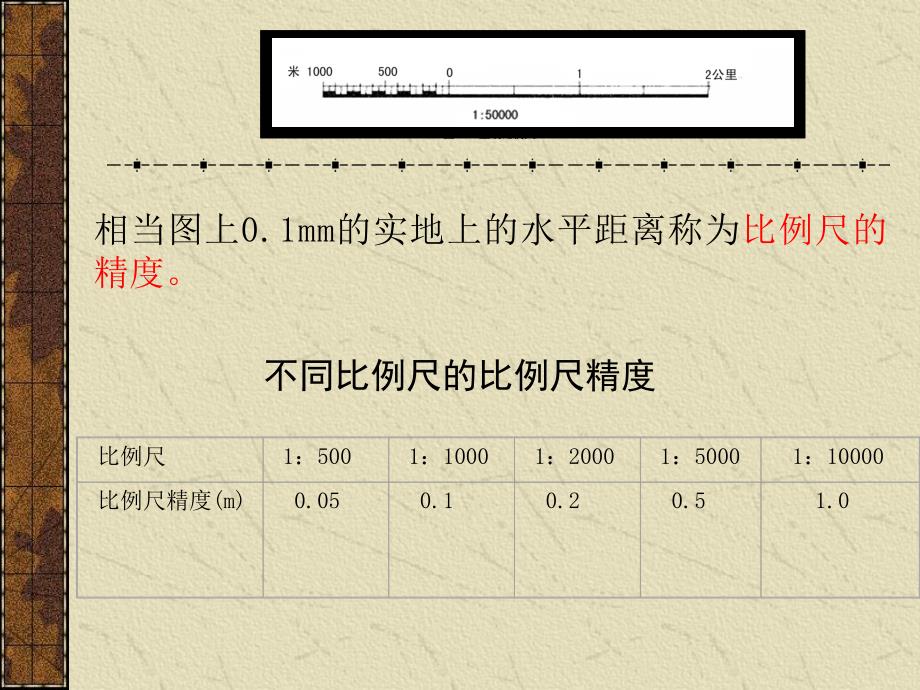

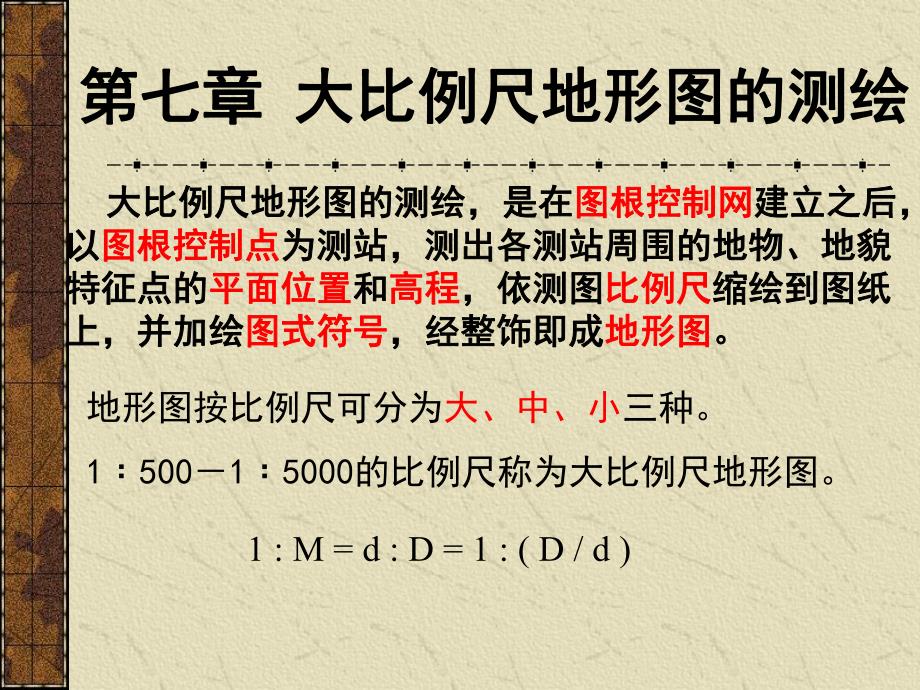

1、第七章第七章 大比例尺地形图的测绘大比例尺地形图的测绘 大比例尺地形图的测绘，是在大比例尺地形图的测绘，是在图根控制网图根控制网建立之后，建立之后，以以图根控制点图根控制点为测站，测出各测站周围的地物、地貌为测站，测出各测站周围的地物、地貌特征点的特征点的平面位置平面位置和和高程高程，依测图，依测图比例尺比例尺缩绘到图纸缩绘到图纸上，并加绘上，并加绘图式符号图式符号，经整饰即成，经整饰即成地形图地形图。地形图按比例尺可分为大、中、小三种。150015000的比例尺称为大比例尺地形图。1:M=d:D=1:(D/d)相当图上0.1mm的实地上的水平距离称为比例尺的精度。不同比例尺的比例尺精度比例尺

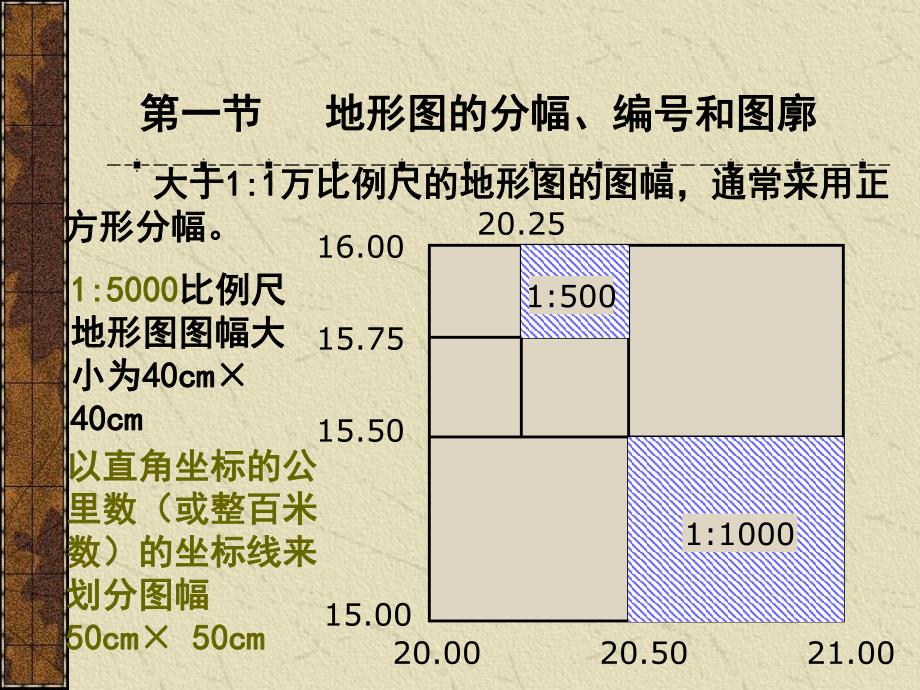

2、1：5001：10001：20001：5000 1：10000比例尺精度(m)0.05 0.1 0.2 0.5 1.0 图 8-1 直线比例尺 大于大于1:11:1万比例尺的地形图的图幅，通常采用正万比例尺的地形图的图幅，通常采用正方形分幅。方形分幅。16.0015.7515.5015.0020.0020.5021.0020.251:5001:1000以直角坐标的公以直角坐标的公里数（或整百米里数（或整百米数）的坐标线来数）的坐标线来划分图幅划分图幅50cm50cm 50cm 50cm1:50001:5000比例尺比例尺地形图图幅大地形图图幅大小为小为40cm40cm 40cm40cm第一节第
3、一节 地形图的分幅、编号和图廓地形图的分幅、编号和图廓比例尺图幅大小(cm)实地面积(km)坐标线间隔(cm)每幅1:5000地形图所包含的图幅数1:500040 4041011:200050 5011041:100050 500.2510161:50050 500.06251064正方形图幅的编号，是以该图幅西南角正方形图幅的编号，是以该图幅西南角纵横坐标的公纵横坐标的公里数里数来表示。为进一步表明该图幅在哪一个投影带内，来表示。为进一步表明该图幅在哪一个投影带内，在纵横坐标编号前要冠以所在投影带的中央经线的经在纵横坐标编号前要冠以所在投影带的中央经线的经度。如编号度。如编号11711744
4、104410432432，是，是1:50001:5000比例尺图幅比例尺图幅的编号，的编号，三、三、地形图的平面坐标系统和高程系统地形图的平面坐标系统和高程系统 对于对于1:11:1万或更小比例尺的地图，通常万或更小比例尺的地图，通常采用国家统一的高斯平面坐标系，如采用国家统一的高斯平面坐标系，如“19541954北北京坐标系京坐标系”或或“19801980西安坐标系西安坐标系”。城市地形图一般采用以通过城市中心的城市地形图一般采用以通过城市中心的某一子午线为中央子午线的任意带高斯平面坐某一子午线为中央子午线的任意带高斯平面坐标系，称为标系，称为城市独立坐标系城市独立坐标系 独立地区图幅的编号
5、：以图幅西南角的独立地区图幅的编号：以图幅西南角的纵横坐标值（以千米为单位）作为该测区的某纵横坐标值（以千米为单位）作为该测区的某一等级比例尺的图幅编号。一等级比例尺的图幅编号。第二节第二节 地物和地貌的表示方法地物和地貌的表示方法一、地物的表示方法 凡是地面上的自然形成的河流、森林等和人工构筑的各种物体统称为地物。一般用象形图形表示。在地形测量时，将地面上的地物，用正射投影的方法，根据不同比例尺的要求，运用规定的符号表示在地形图上，这种符号称为地形图图式。地物符号可分为三种类型：（一）比例符号当对于较大地物，能按测图比例尺缩小在图纸上，它既表示地物的位置，也表示地物的形状和大小，这种符号称为
6、比例符号。沥青砖2(二）非比例符号当地物较小，不能按测图比例尺缩小绘在图纸上时，就采用统一的尺寸，概括形象特征的符号表示。这类符号在图上只能表示地物的中心位置，不能表示其形状和大小，这种符号称为非比例符号。N16711.21（三）半比例符号 当一些呈线状延伸的地物，其长度能按比例尺缩小给出，而宽度不能表示出来，这类符号称为半比例符号。它只能表示地物的位置（符号的中心线）和长度，不能表示宽度。另外，在地形图上，还要用文字、数字注明地名、控制点名称、高程、楼房层数、河流深度等，故称为注记符号。它是地物符号必需的说明和补充，有文字注记和符号注记两种。地物符号的分类表示方法名称类别 居民地道路灌木河流
7、 依比例 半依比例 不依比例 二、地貌的表示方法 地面呈现高低起伏的自然形态，称为地貌。表示地面高低起伏形状的符号称为地貌符号。地貌符号主要是用等高线表示，有些变形地貌如冲沟、悬崖等用特定的符号表示。(一）等高线原理 等高线：是地面上高程相等的相邻点连接而成的闭合曲线。也是水平面与地表面相交的曲线。等高线原理等高线平距：两条相邻等高线间的水平距离。等高线平距是由地面坡度的陡缓决定的。等高距与平距之比就是等高线间的地面坡度。地面坡度与平距成反比。等高距（等高线间隔）：相邻两条等高线的高程差。（二）地貌的基本形状 地面上高低变化的形状是很复杂的，但可归纳为以下五种基本形状或叫典型地貌。1、山头：高
8、于四周的凸起地貌。山头的最高点叫山顶，山头的侧面叫山坡，山头的等高线是一组围绕山顶，自行闭合的曲线，曲线的高程由外向里递增。2、盆地：四周高中间低的盆形地貌。盆地的等高线也是一组自行闭合的曲线。但曲线的高程由里向外递增。有时在等高线的适当位置绘一表示坡降方向的短线，称为示坡线，表明坡度下降的方向。3、山脊：向一个方向延伸的梁形高地。山脊的最高线叫山脊线（分水线）。山脊的等高线是向着下坡方向凸出的曲线。尖山脊 圆山脊 台阶状山脊 图 8-20 山脊的表示方法 5、鞍部：两山头之间相对低落部分的马鞍形地貌。鞍部的等高线是两个山头和两个山谷等高线对称地组合而成。此外，还要注意冲沟、绝壁、梯田等特殊地
9、貌的表示方法。4、山谷：相邻两山脊之间的低落部分。山谷是向一个方向延伸的低地，山谷最低点的连线称为山谷线（合水线）。山谷的等高线是向着上坡的方向凸出的曲线。（三）等高线特性 1、同一等高线上的各点，其高程必相等。2、凡等高线均为闭合曲线，如不在本图幅内闭合，则必通过其它图幅闭合。除遇陡坎外不能在图幅内中断，同时一条等高线不能分成两条，两条等高线不能合并成一条。3、等高线平距与地面坡度成反比。4、等高线与山脊线、山谷线成正交。5、等高线不能直穿河流，应逐渐折向上游，正交于河流岸线，中断后再从彼岸折向下游。（四）基本等高距及等高线的种类 1、基本等高距 等高距的大小应根据测图目的、测图比例尺和测区
10、地形类别而确定。一般选择等高距可参考下表：地形类别比例尺平原(m)02 丘陵地(m)2 6 山地(m)6 以上1：5000.50.51.01：10000.51.01.01：20000.5（或1）1.02.01：50001.02.05.0测图等高距标准地形类别划分：（1）平原：地面倾斜在2以下，高差一般不超过20m。（2）丘陵地：地面倾斜在26，高差一般不超过150m。（3）山地：地面倾斜在625，高差一般在150m以上。（4）高山地：地面倾斜在25 以上。基本等高距：在一个测区内，按一定比例尺和测图地形选用的等高距。注：图中等高线的高程，必须是基本等高距的整数倍，同时，一幅图内不得采用两种基本
11、等高距。图 8-5 首 曲 线、计 曲 线、间 曲 线 的 表 示 2、等高线的种类 （1）首曲线：按选定的基本等高距测绘的等高线，称为基本等高线（首曲线）。用0.15mm粗的实线表示。（2）计曲线：以五倍（或四倍）等高距的首曲线加粗一条等高线，称为计曲线。用0.3mm的实线表示。（3）间曲线：按二分之一等高距用虚线加密的等高线，称为间曲线。以长虚线表示，线段长6mm，留空1mm。（4）助曲线：按四分之一等高距用短虚线加密显示局部地貌变化的等高线，称为助曲线。以短虚线表示，线段长3mm，留空1mm。第三节第三节 测图前的准备工作测图前的准备工作 在测图前，必须明确任务和要求，抄录测区内控制点的
12、成果资料，仪器的检验与校正，图幅的划分和编号，裱糊图板，控制点的展绘等工作。一、图幅的划分与编号 大比例尺地形图的正规图幅大小有两种规格：50cm 50cm正方形图幅和50cm 40cm矩形图幅当测区较大时，一个图幅不能将测区全部测完时，必须把整个测区分成几个图幅进行施测。分幅之后，还要按一定的顺序进行图幅编号。（一）绘制图根控制点图 首先，要绘制一张测区控制点图，可在方格纸上进行。（注：绘制的比例尺要比测图比例尺小）。其次，展绘控制点先根据控制点坐标的最小X，Y值，来确定西南角的坐标值，再根据控制点坐标，按规定的比例尺将控制点逐点展绘在图纸上，并注记相应的点号。（二）图幅的划分编号 根据确定
13、的图幅大小在控制点图上进行分幅编号。二、裱糊图板三、绘制坐标格网 坐标格网是展绘控制点的依据，直接影响控制点的展绘精度，必须准确绘制坐标格网。其绘制方法常采用对角线法。图 8-10 用对角线法绘制坐标方格网 四、控制点展绘1、根据图幅划分的坐标，将图幅的西边和南边的坐标值注记上。2、根据图廓线的坐标，从控制测量的成果表中查出该图幅内的全部控制点。按控制点的坐标值将各点展绘在图纸上。展绘时，先根据控制点的坐标值确定其所在的方格。第四节第四节 地形测图方法地形测图方法 地形图测绘是以图根控制点为测站，测绘控制点周围地物和地貌的平面位置与高程，按测图比例尺缩绘在图纸上，并用统一规定的图式符号表示，绘
14、制成地形图。一、碎部点的选定 碎部点（地形点）：是指地物和地貌轮廓线上的特征点。测绘地形图的质量好坏和速度快慢，其关键在于是否正确合理地选择碎部点。1、对于地物，就是要选在地物轮廓线上的转折点。在测图时，还需要根据比例尺的大小、用图要求以及地物的主次等，进行适当的取舍，一般规定，图上小于0.4mm的转折点可按直线测绘。图 8-12 居民地的测绘 2、对于地貌，首先要找出地貌的轮廓线。地貌的轮廓线也叫地性线，主要是指分水线、合水线和坡度变换线。图 8-15 地性线的绘制 (a)(b)图8-4 示 坡 线 的 表 示 地貌特征点要选地性线上的方向变化点和坡度变换点。对于地貌特征点，还要注意碎部点的
15、密度，一般规定碎部点间最大间隔不宜超过图上23cm，因而在坡度无显著变化的地方，也应根据实地情况选择一定数量的碎部点。二、碎部点测绘的测量要求与方法1、要求为了保证地形图质量，碎部点的测量须满足下表要求：测图比例尺地形点最大间距（m）最大视距（m）主要地物点次要地物点和地形点1:5001550701:100030801201:2000501502001:5000100300350DBAYX90BADPBAPBAPD1D2BA2、方法:若从数学角度考虑，碎部测量方法有：（1）极坐标法；（2）交会法；（3）支距法（或直角坐标法）交会法原理直角坐标法原理极坐标法原理两个距离两个角度一个钝角一个距离D
