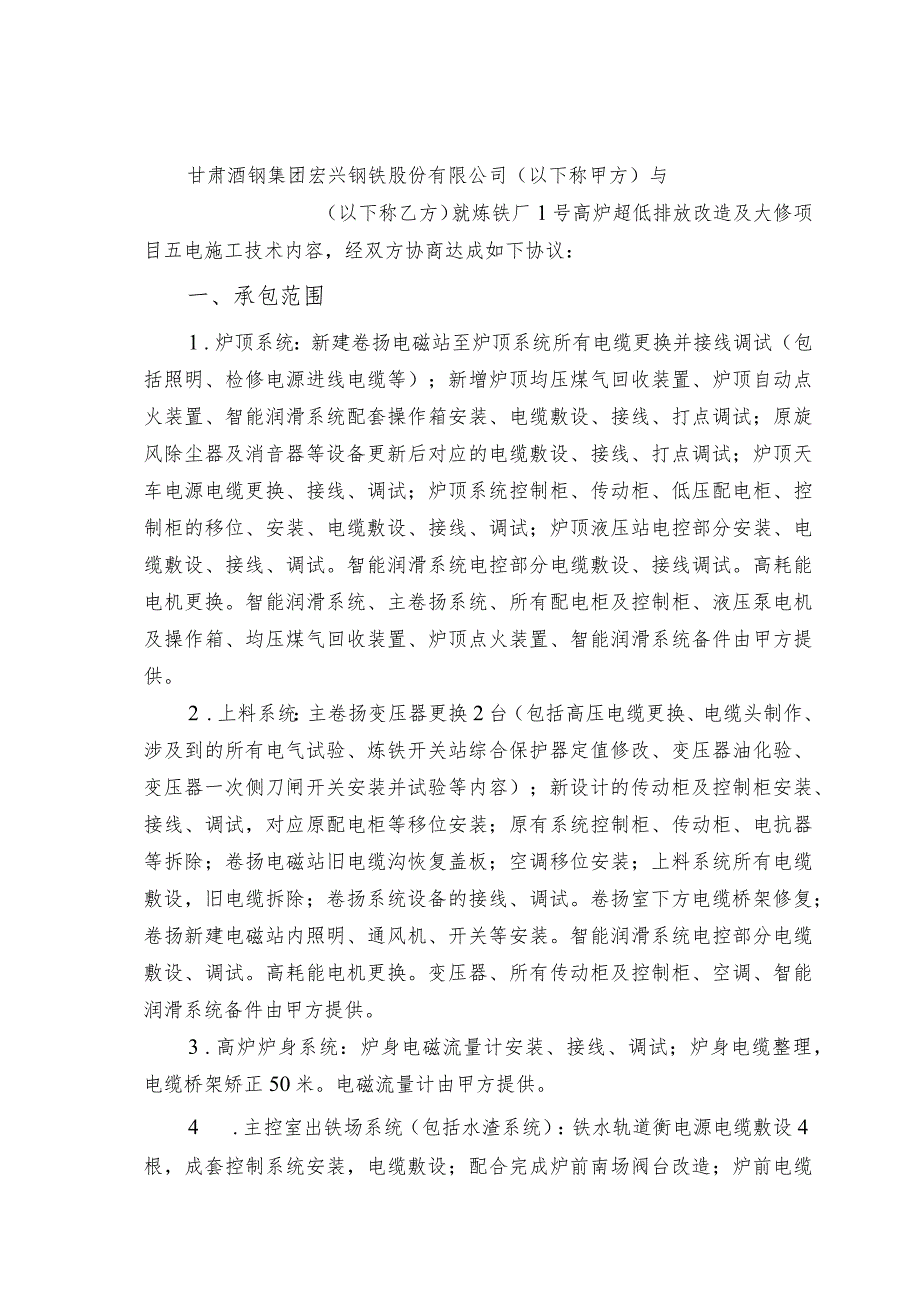

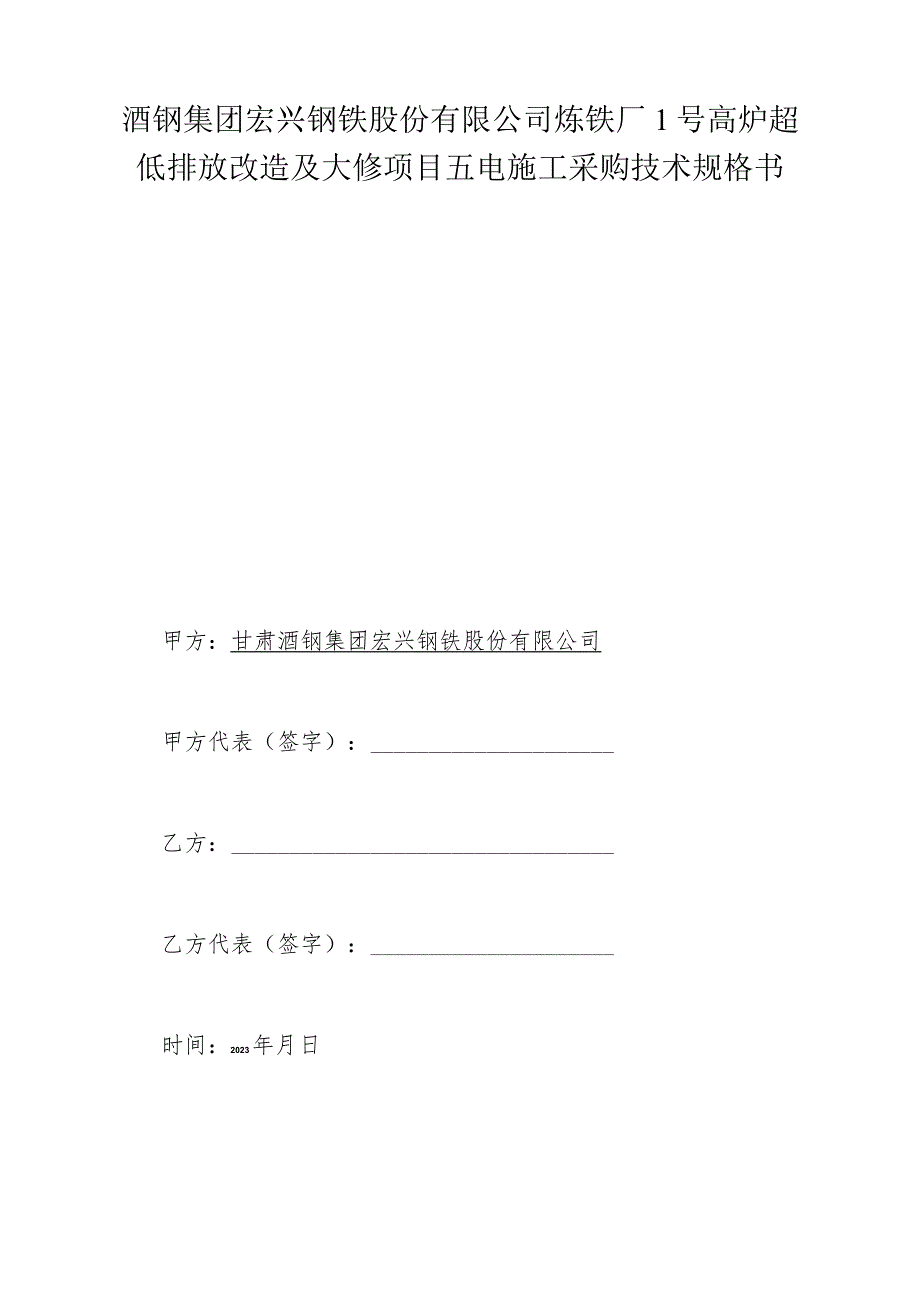

1、酒钢集团宏兴钢铁股份有限公司炼铁厂1号高炉超低排放改造及大修项目五电施工采购技术规格书甲方：甘肃酒钢集团宏兴钢铁股份有限公司甲方代表（签字）：乙方：乙方代表（签字）：时间：2023年月日甘肃酒钢集团宏兴钢铁股份有限公司（以下称甲方）与（以下称乙方）就炼铁厂1号高炉超低排放改造及大修项目五电施工技术内容，经双方协商达成如下协议：一、承包范围1 .炉顶系统：新建卷扬电磁站至炉顶系统所有电缆更换并接线调试（包括照明、检修电源进线电缆等）；新增炉顶均压煤气回收装置、炉顶自动点火装置、智能润滑系统配套操作箱安装、电缆敷设、接线、打点调试；原旋风除尘器及消音器等设备更新后对应的电缆敷设、接线、打点调试；炉
2、顶天车电源电缆更换、接线、调试；炉顶系统控制柜、传动柜、低压配电柜、控制柜的移位、安装、电缆敷设、接线、调试；炉顶液压站电控部分安装、电缆敷设、接线、调试。智能润滑系统电控部分电缆敷设、接线调试。高耗能电机更换。智能润滑系统、主卷扬系统、所有配电柜及控制柜、液压泵电机及操作箱、均压煤气回收装置、炉顶点火装置、智能润滑系统备件由甲方提供。2 .上料系统：主卷扬变压器更换2台（包括高压电缆更换、电缆头制作、涉及到的所有电气试验、炼铁开关站综合保护器定值修改、变压器油化验、变压器一次侧刀闸开关安装并试验等内容）；新设计的传动柜及控制柜安装、接线、调试，对应原配电柜等移位安装；原有系统控制柜、传动柜、

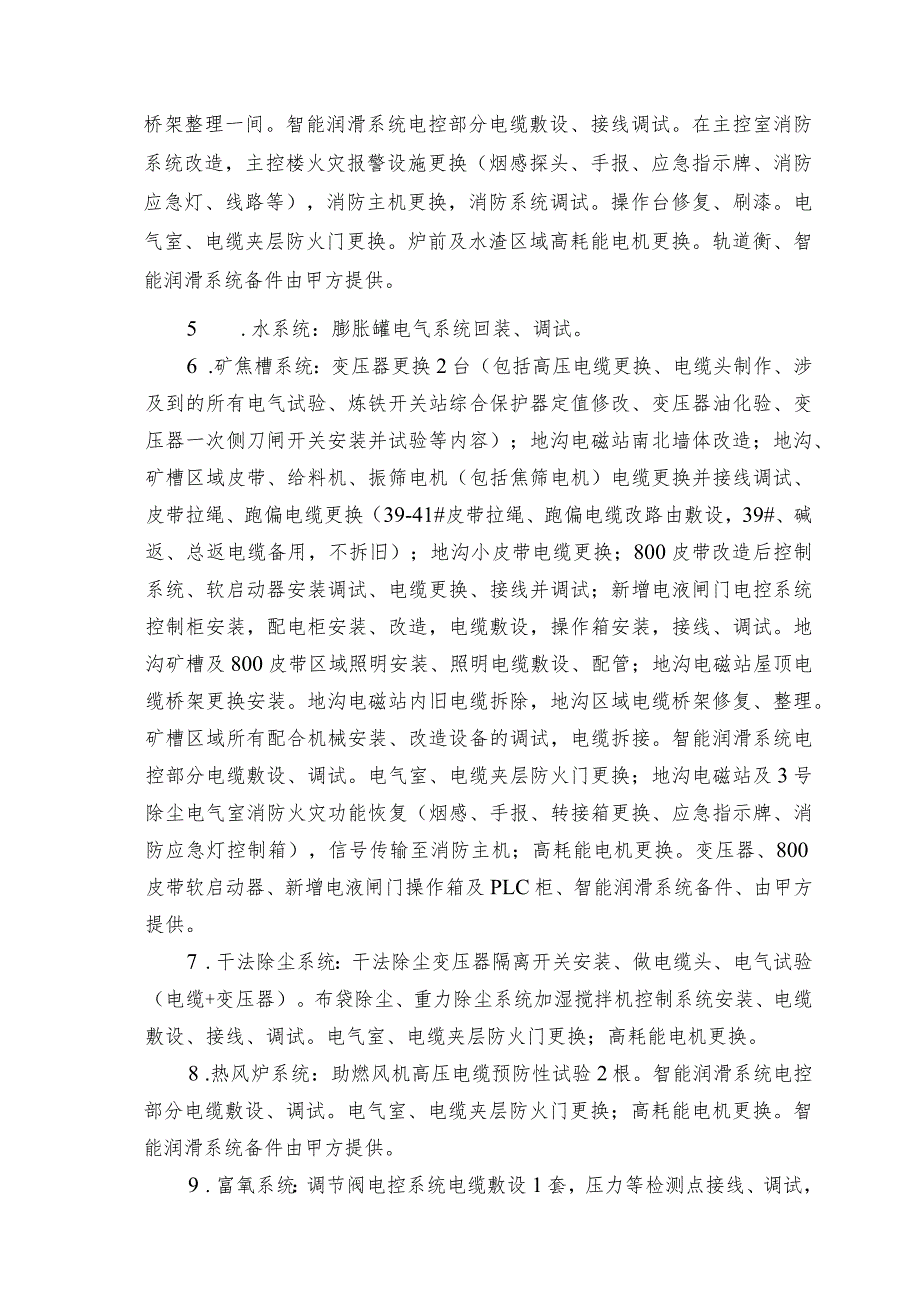

3、电抗器等拆除；卷扬电磁站旧电缆沟恢复盖板；空调移位安装；上料系统所有电缆敷设，旧电缆拆除；卷扬系统设备的接线、调试。卷扬室下方电缆桥架修复；卷扬新建电磁站内照明、通风机、开关等安装。智能润滑系统电控部分电缆敷设、调试。高耗能电机更换。变压器、所有传动柜及控制柜、空调、智能润滑系统备件由甲方提供。3 .高炉炉身系统：炉身电磁流量计安装、接线、调试；炉身电缆整理，电缆桥架矫正50米。电磁流量计由甲方提供。4 .主控室出铁场系统（包括水渣系统）：铁水轨道衡电源电缆敷设4根，成套控制系统安装，电缆敷设；配合完成炉前南场阀台改造；炉前电缆桥架整理一间。智能润滑系统电控部分电缆敷设、接线调试。在主控室消防
4、系统改造，主控楼火灾报警设施更换（烟感探头、手报、应急指示牌、消防应急灯、线路等），消防主机更换，消防系统调试。操作台修复、刷漆。电气室、电缆夹层防火门更换。炉前及水渣区域高耗能电机更换。轨道衡、智能润滑系统备件由甲方提供。5 .水系统：膨胀罐电气系统回装、调试。6 .矿焦槽系统：变压器更换2台（包括高压电缆更换、电缆头制作、涉及到的所有电气试验、炼铁开关站综合保护器定值修改、变压器油化验、变压器一次侧刀闸开关安装并试验等内容）；地沟电磁站南北墙体改造；地沟、矿槽区域皮带、给料机、振筛电机（包括焦筛电机）电缆更换并接线调试、皮带拉绳、跑偏电缆更换（39-41#皮带拉绳、跑偏电缆改路由敷设，39
5、#、碱返、总返电缆备用，不拆旧）；地沟小皮带电缆更换；800皮带改造后控制系统、软启动器安装调试、电缆更换、接线并调试；新增电液闸门电控系统控制柜安装，配电柜安装、改造，电缆敷设，操作箱安装，接线、调试。地沟矿槽及800皮带区域照明安装、照明电缆敷设、配管；地沟电磁站屋顶电缆桥架更换安装。地沟电磁站内旧电缆拆除，地沟区域电缆桥架修复、整理。矿槽区域所有配合机械安装、改造设备的调试，电缆拆接。智能润滑系统电控部分电缆敷设、调试。电气室、电缆夹层防火门更换；地沟电磁站及3号除尘电气室消防火灾功能恢复（烟感、手报、转接箱更换、应急指示牌、消防应急灯控制箱），信号传输至消防主机；高耗能电机更换。变压器
6、、800皮带软启动器、新增电液闸门操作箱及PLC柜、智能润滑系统备件、由甲方提供。7 .干法除尘系统：干法除尘变压器隔离开关安装、做电缆头、电气试验（电缆+变压器）。布袋除尘、重力除尘系统加湿搅拌机控制系统安装、电缆敷设、接线、调试。电气室、电缆夹层防火门更换；高耗能电机更换。8 .热风炉系统：助燃风机高压电缆预防性试验2根。智能润滑系统电控部分电缆敷设、调试。电气室、电缆夹层防火门更换；高耗能电机更换。智能润滑系统备件由甲方提供。9 .富氧系统：调节阀电控系统电缆敷设1套，压力等检测点接线、调试，温度测点移位、接线调试。调节阀、压力变送器由甲方提供。10 .出铁场、矿焦槽除尘系统：除尘风机高
7、压电缆敷设（包括炼铁开关站至现场高压柜、现场柜之间的连接、高压室至除尘风机的电缆敷设）；出铁场除尘风机旧电缆拆除；除尘系统高压柜、高压变频器、软启动器、旁路柜、切换柜安装接线、调试;所有高压电缆的电缆头制作、电缆及高压设备设施的电气试验、炼铁开关站高压柜柜内改造，修改后台；除尘管道除尘点电动阀、气动阀操作箱安装、电缆敷设，接线调试；出铁场除尘系统原有操作箱、电缆拆除；出铁场除尘电磁站空调电源敷设；出铁场除尘电磁站空调电源敷设。高压开关柜、变频器、软启动器、旁路柜、切换柜、控制柜、空调、除尘蝶阀及操作箱由甲方提供。IL仪表：分析仪拆装、流量计、热电偶部分更新，料位计安装,新增煤粉喷吹吹堵系统施工
8、，炼铁大数据系统软硬件升级，主控楼改造。分析仪、流量计、料位计、热电偶、喷吹系统（不含电缆）由甲方提供。12 .电讯：工业电视更新，信息发布系统更新，主控楼改造。13 .基础自动化：PLC系统软硬件升级、下位程序转换、上位画面优化，主卷扬系统程序优化，操作台（站）重新布置，新增设备设施信号接入并程序开发，新增独立工控系统与主功系统组网。PLC模块由甲方提供。14 .包括各区域电缆防火封堵、粉刷防火涂料，并在电缆沟道内设置防火墙；包括电缆敷设完毕后的防火封堵恢复；包括高压电缆的防火涂料、电缆的验收及炼铁开关站电缆沟、防火封堵等的恢复，直至消防验收合格。变压器更换、高压电缆更换、高压柜、变频器、软
9、启动器拄安装调试、必须经过宏晟电热公司验收合格。新电机到货后,必须经过检修工程部验收合格并出合格证后方可上线，初检费用由乙方负责；所有电机旋向标识、配电柜、传动柜、接线等涉及标识的部分均由乙方负责标识。所有电气设备到货后卸货由乙方负责。15 .供货内容除施工内容中明确甲方提供的备件之外，其余的材料备件均由乙方负责提供。电磁站内的绝缘隔板、摄像头及附件、绝缘凳、高、压停送电牌、红布幔等全部由乙方提供，直至电磁站验收合格。具体供货见供货清单。16 .承包方负责图纸范围内的供货（除明确甲方提供的之外）、施工、调试等工作（包含本工程范围内地下地上障碍物的拆除、修缮等）。除施工内容中明确甲方提供的备件之
10、外，其余的材料备件均由乙方负责提供。电磁站内的绝缘隔板、摄像头及附件、绝缘凳、高、压停送电牌、红布幔等全部由乙方提供，直至电磁站验收合格。所有设备的接线、调试由乙方负责。17 .本施工包括各区域电缆防火封堵、粉刷防火涂料，并在电缆沟道内设置防火墙；包括电缆敷设完毕后的防火封堵恢复；包括高压电缆的防火涂料、电缆的验收及炼铁开关站电缆沟、防火封堵等的恢复，直至消防验收合格。变压器更换、高压电缆更换、高压柜、变频器、软启动器拄安装调试、必须经过宏晟电热公司验收合格。新电机到货后，必须经过检修工程部验收合格并出合格证后方可上线，初检费用由乙方负责；所有电机旋向标识、配电柜、传动柜、接线等涉及标识的部分
11、均由乙方负责标识。所有电气设备到货后卸货由乙方负责。二、工期节点2023年10月15日前具备试车条件三、技术要求和标准（一）材料备件供货技术要求1.高耗能电机更新部分供货要求：电机必须为YE4或YE5电机,能效能级二级以上。2,供货范围、质量保证和设备到货状态。（本工程建设地点处于西北高原地区，冬季寒冷，设备本体、安装配件、防腐、涂漆等必须适应特殊的自然条件）。2.1 供货范围图纸中所列的所有电缆（包括高压电缆、低压电缆、控制电缆、照明电缆等）、变压器一次侧刀闸开关、高压电缆终端头、新增电液闸门控制柜改造所需的元器件、宏晟电热炼铁开关站高压开关柜改造用的材料备件、消防系统改造所有材料备件、所有
12、高耗能电机（具体见明细）、照明灯具200盏、T型电缆桥架、钢材及其他电气辅材，所用到的穿线管、消防材料、跨接线、接地线等所有辅材也全部由乙方提供。电磁站内的绝缘隔板、摄像头及附件、绝缘凳、高、压停送电牌、红布幔等全部由乙方提供，直至电磁站验收合格。除明确甲方供货的材料备件外，图纸中其它的材料备件等也由乙方负责，乙方必须为施工的完整性负责，包括为实现项目功能考核所用的材料备件由乙方提供。具体见下表1-3：表1：1号高炉区域防火门乙方采购清单：1号高炉区域防火门乙方采购清单序号安装位置尺寸防火级别数量11#高炉地沟电磁站1.45m（宽）*2.4m（高）（双开门）甲级121#高炉地沟电磁站（外）1.
13、45m（宽）*2.Im（高）（双开门）乙级131#高炉地沟电磁站（北）0.9m（宽）*2.0m（高）（单开门）乙级141#高炉地沟电磁站（西）0.9m（宽）*2.7m（高）（单开门）甲级151#高炉地沟电磁站（外）0.9m（宽）*2.7m（高）（单开门）乙级161#高炉地沟PLC电磁站LOm（宽）*2.7m（高）（单开门）甲级171#高炉炉台电磁站南门2.05m（高）*1.45m（宽）（双开门）甲级181#高炉炉台电磁站北门2.05m（高）*1.45m（宽）（双开门）甲级191#高炉主控楼电缆夹层南门2.05m（高）*1.45m（宽）（双开门）甲级1101#高炉主控楼电缆夹层北门2.05m（高
14、）*1.45m（宽）（双开门）甲级1111#高炉水渣电磁站南门2.5m（高）*1.53m（宽）（双开门）乙级1121#高炉水渣电磁站北门2.06m（高）*1.02m（宽）（单开门）乙级1131#高炉主控楼电缆夹层南门2.45m（高）*1.45m（宽）（双开门）甲级1141#高炉主控楼电缆夹层北门2.45m（高）*1.45m（宽）（双开门）甲级1151#高炉热风炉电磁站南门2.（M）m（高）*1.38m（宽）（双开门）甲级1161#高炉热风炉电磁站北门2.00m（高）*0.9m（宽）（单开门）甲级1171#高炉布袋除尘电磁站东门2.00m（高）*0.9m（宽）（单开门）乙级1181#高炉布袋除尘
15、电磁站西门2.（M）m（高）*1.38m（宽）（双开门）乙级1191#高炉布袋除尘配电室南门2.00m（高）*1.38m（宽）（双开门）乙级120I#高炉布袋除尘配电室北门2.（X）m（高）*0.9m（宽）（单开门）乙级1211#高炉热风炉电磁站南1122.00m（高）*1.05m（宽）（单开门）甲级1221#高炉热风炉电磁站北门22.00m（高）*1.05m（宽）（单开门）甲级1231#高炉卷扬室东门2.00m（高）*0.95m（宽）（单开门）乙级1241#高炉水渣电磁站北门2.1m（高）*0.95m（宽）（单开门）乙级1251#高炉水渣电磁站南门2.45m（高）*1.46m（宽）（双开门）乙级1表2：1号高炉区域高耗能电机乙方采购清单（具体要求见本规格书的3.3电机技术性能、特点”）1号高炉区域高耗能电机乙方采购清:单序号设备名称规格型号额定容量（功率）品牌要求备注计量单位容量数量11#炉炉顶稀油加油泵电机YE4-90L
