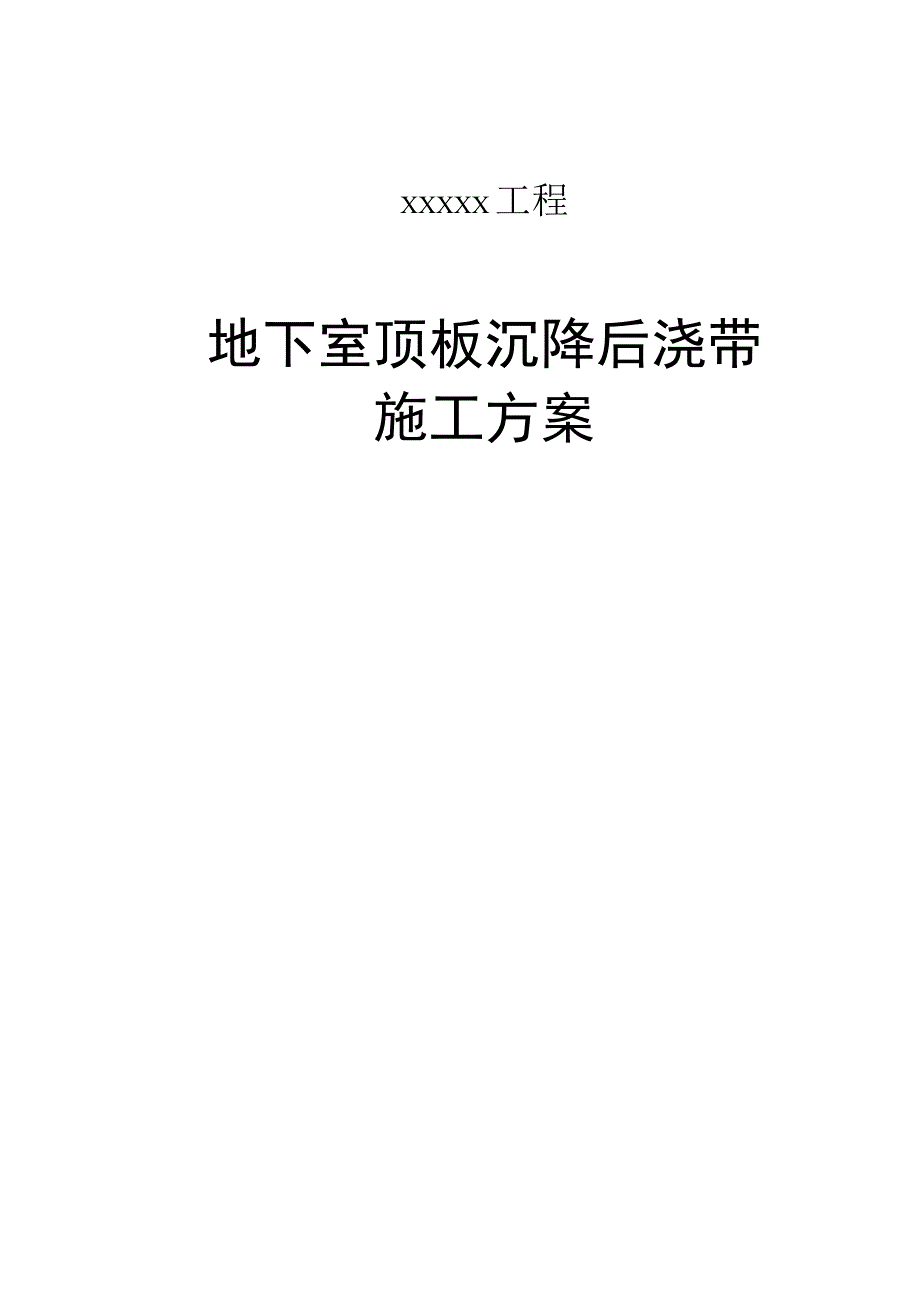

1、XXXXX工程地下室顶板沉降后浇带施工方案Xxxxxxxxxx项目部1 .工程概况12 .编制说明13 .方案总体部署24 .施工难点及解决对策35 .后浇带盖板设计46 .后浇带支撑设计57 .施工准备78 .施工方案139 .质量保证措施2110 .安全保证措施22IL绿色施工措施231 .工程概况1.1 建筑概况XXXX工程为一栋超高层大型综合性建筑，它是进入CBD的大门。本工程地上XX层为商务办公写字楼和配套商业用房。地下XX层由职工餐厅、车库和机房等组成，总建筑面积为XXXX平方米，建筑檐口高XXXmo地下车库的最大长度XXXn1；最大宽度XXXino首层建筑面积XXX平方米。1.2
2、 结构概况结构形式为钢梁方钢管混凝土柱框架-钢筋混凝土核心筒结构体系，主楼基础采用钢筋混凝土后压浆钻孔灌注桩基础；纯地下室部分采用平板式筏形基础；主楼基础底板厚为1.9m,局部电梯基坑板厚5.25m。主楼地下3层至夹层框架梁柱均为钢骨混凝土，框架柱1.4m1.4m,为ImXIm矩形钢柱包钢筋混凝土，框架梁为H型钢梁外包钢筋混凝土；地下车库部分均为无梁楼板。地上框架柱为lmIm矩形钢柱内浇筑混凝土；框架梁为H型钢梁,楼板为压型钢板铺设钢筋焊网。地下车库顶板覆土3米。1.3沉降后浇带的设置本工程主楼高度高，地下室面积较大，主楼以外的地下室不出地面，主楼的核心筒与外框架之间、主楼与裙房和纯地下室部分
3、之间的基底压力差异大，沉降差异大。同时，地下部分结构纵、横方向的长度均超过规范伸缩缝最大间距的规定。由于建筑使用功能的要求，地下室不能设永久缝。为解决沉降差异问题，在主楼和纯地下室连接部位设沉降后浇带，后浇带浇注的时间根据沉降观测结果确定。1.4质量、安全、工期目标争创“鲁班奖”。创“XXX市文明安全样板工地二合同工期XXX日历天。2 .编制说明1) 1目的：由于场地狭窄，地下结构施工期间钢筋大部分安排场外加工，造成租场地费用和运输费用，同时由于北京市内交通限行，运输钢筋车辆不能及时运输到位，对工程进度也造成很大影响。由于本工程为超高层建筑，共XXX层高XXXnb按照工程总体施工部署安排，主体
4、结构分三次(XXX层、XXX层、xxx6层)验收，每次结构验收后立即安排进行二次结构、专业管道设备安装、玻璃幕墙以及初装修施工，从而达到加快施工进度、降低经营成本、大厦尽早投入使用等各方面要求的目的。根据设计要求，沉降后浇带需主体结构完工、主楼和纯地下室消除沉降差异后浇筑，因此我们必须采取特殊施工方法达到预期目标，特制定此方案。2) 3编制依据：I)XXXX工程施工现场及周边现有建筑情况3) XXXX工程施工合同4) xxxx工程施工组织设计、回填土施工方案、模板施工方案、防水施工方案、钢管自密实混凝土施工方案。5) XXX工程施工图纸序号名称图号备注1施工总平面图2结构施工图5)依据规范标准
5、序号名称编号备注1混凝土结构设计规范GB50010-20022自密实混凝土应用技术规程CECS203:20063混凝土结构工程施工质量验收规范GB50204-20024混凝土泵送施工技术规程JGJ/T10-955地下工程防水技术规范GB50108-20016建筑施工扣件式钢管脚手架安全技术规范JGJ13020017建筑施工安全检查标准JGJ59-993 .方案总体部署：3.1 用盖板覆盖沉降后浇带提前制作混凝土盖板，是盖板混凝土强度达到IO0%。后浇带钢筋隐蔽验收后，用混凝土预制盖板进行覆盖。3.2 施工防水层及保护层梁板混凝土达到设计强度80%后，开始夯填反梁区格内回填土，浇注混凝土，找坡并
6、压光做为防水基层，然后施工防水层及保护层。1.1 3地下室覆土回填回填土分层夯实，取样合格后进行场地硬化、形成环形道路，重新进行现场总平面布置，考虑专业安装及幕墙、二次结构的场地安排。1.4 浇注后浇带混凝土待主体结构施工完，分析沉降观测数据，经确认主楼沉降稳定后浇注后浇带混凝土。自密实混凝土是具有很高流动性而不离析，不泌水，能不经振捣完全依靠自重流平并充满模型和包裹钢筋的新型高性能混凝土，正好适合本工程地下室顶板后浇带浇注施工，价格稍高，用量不大，容易接受。1.5 回填前后施工平面布置对比XXX图1回填前基础施工平面布置XXX图2回填后地上结构施工平面布置4 .施工难点及解决对策本工程为超高
7、层建筑，公司施工工程目前没有先例。在建筑行业沉降后浇带提前回填覆土的先例也没有找到适合本工程的。经过集思广益，研究分析，有以下难点需要解决：4.1 盖板设计由于地下室顶板覆土3.Om,盖板跨越后浇带属承重构件，需要经过计算，设计出受力钢筋、混凝土强度及构件尺寸。4.2 后浇带两侧的结构安全后浇带两侧梁板属悬臂结构，受力形式完全不同于设计结构构件，不能承受地下室顶板覆土3.0In压力，经过与设计沟通，需在后浇带两侧做双排支撑，且由基础底板生根到地下一层顶板，为保证支撑体系的稳定有效，需要做架体设计，计算其受力安全性能。4.3 3后浇带混凝土的浇注盖板封闭覆土回填完成后，混凝土浇注成为最大难题，普
8、通混凝土及常规浇注振捣方法无法达到施工质量要求，直接影响结构安全。采取在反梁顶盖板处预留废泵管（直径125钢管）作为排气、观察管，在后浇带板底安装浇注泵管接口，采用自密实混凝土顶升技术，用混凝土拖式泵将自密实混凝土顶入后浇带内。同时在排气、观察管口观测混凝土浇筑高度，如果高出反梁则浇注完成，否则在混凝土初凝前灌入CGM灌浆料，保证反梁构件的完整。5 .后浇带盖板设计5.1 后浇带盖板设计说明：1）盖板设计为单向板，单层钢筋，主筋中14130,分布筋6200。混凝土采用C30以上标号，受力钢筋保护层厚15mm。2）盖板长度根据实际反梁间跨度确定，不应大于2m,利于运输，防止断裂。3）盖板预埋M1
9、8钢筋吊环，安装时吊装用。4）反梁盖板长度同梁宽，均预埋废泵管。5）钢筋均采用结构剩余废料，如无图示规格钢筋废料，可采用其他规格废料等强代替。盖板加工制作详见图3。分布筋夕6间距200Ml钢筋Jt2O Js(Je20 JM 1吊环长度根据实际 定（不大于2m）1300 T层后浇带盖板主筋q4间距130IT剖面图3地下室顶板后浇带盖板设计图5.2 后浇带盖板计算盖板选用C3。混凝土，板厚度为80mm,宽度为1300mm；上覆盖种植土，容重20kN覆土高度3.7m（考虑回填局部堆积高度）；活荷载为4kNm3o1）种植土自重:3.7m20kNm3lm=54.00kNm22）盖板自重：25kNm3X0
10、.08m=2.00kNm23）恒荷载标准值：gk=56kNm24）活荷载标注值：qk=4kNm25）荷载计算值：p=l.256kNm2+1.44kNm2=72.8kNm26）取IOoOmIn板为计算单元,p=72.8kN/m7）弯矩计算：M=-p2=-72.81.002=9.lkNn888）截面计算：j.=14.3NItntvi1选用HRB335级钢筋，fy=20Nmm2a#彩9lxl6=0.31414.31000(80-35)2由表查得相对受压区399,计算,=0.314250时,=73202.A立杆的截面面积A=4.89cm2；i截面回转半径i=l.58cm；f一钢材的抗压强度设计值f=2
11、05NmmSr,=1.59*(l+)/(1+1.17)n为活载标准值作用效应与恒载标准值作用效应得比值=Li=3.61071.58=229；查表C得力=0.129；rn,=1.59*(1+4/132.72)/(1+1.17X4/132,72)=1.57则:0.9167.671070.129X4.89IO2X2=0.9132.9=119.61Nmm2frra,=205/1.57=130.57NmmS稳定性满足要求。2)立杆地基承载力计算：应满足pWfg的要求；其中：P立杆基础底面的平均压力，p=NA,立杆底放10X25Cm垫板，则p=167.67/0.100.252=3.3510,kN/m2fg地基承载力设计值，fg=k*fgkkc脚手架地基承载力调整系数，混凝土取1；Q一地基承载力标准值，混凝土取40Nmm2；则：fg=kc*f8k=l40=40N/mm2
