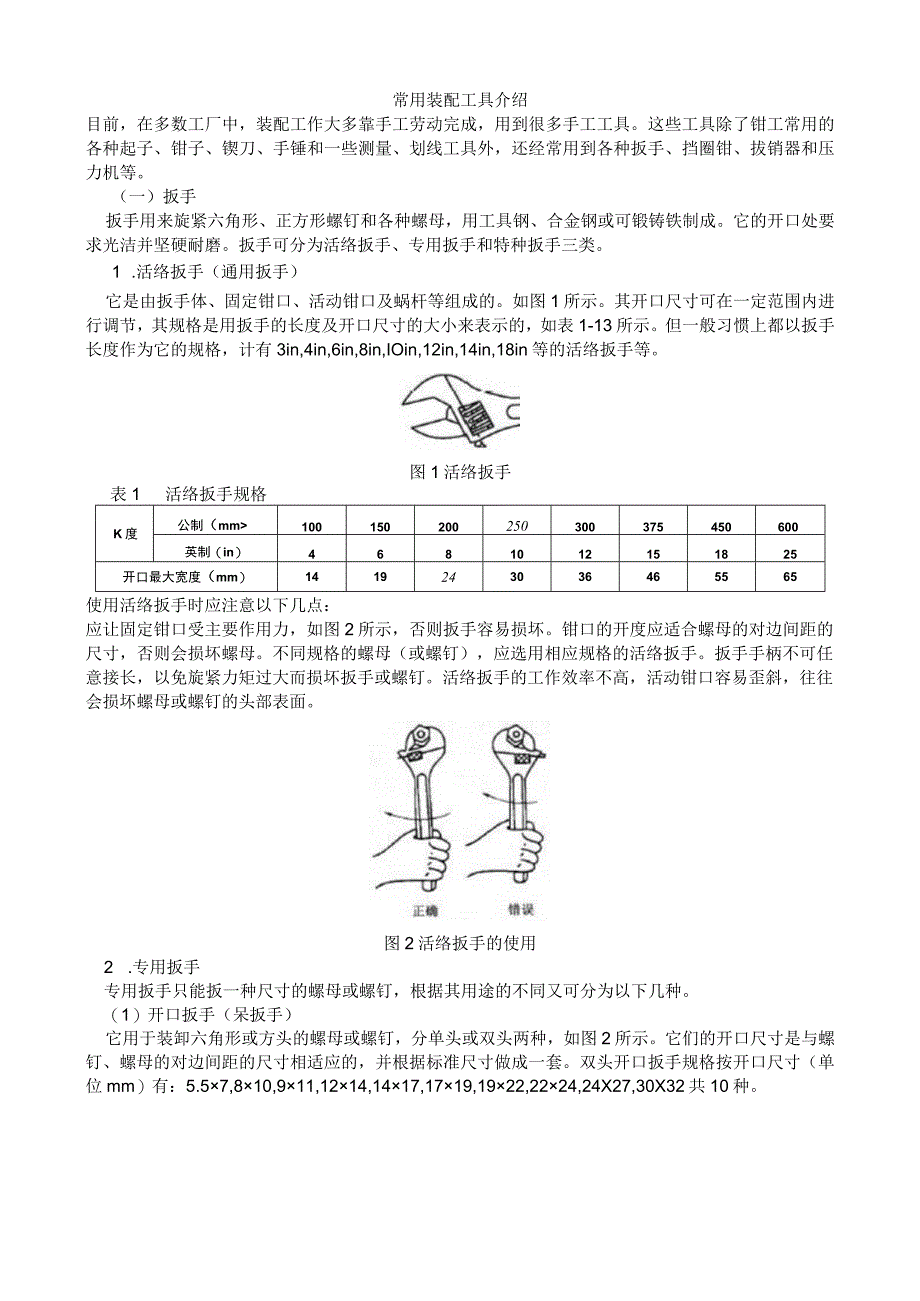

1、常用装配工具介绍目前，在多数工厂中，装配工作大多靠手工劳动完成，用到很多手工工具。这些工具除了钳工常用的各种起子、钳子、锲刀、手锤和一些测量、划线工具外，还经常用到各种扳手、挡圈钳、拔销器和压力机等。（一）扳手扳手用来旋紧六角形、正方形螺钉和各种螺母，用工具钢、合金钢或可锻铸铁制成。它的开口处要求光洁并坚硬耐磨。扳手可分为活络扳手、专用扳手和特种扳手三类。1 .活络扳手（通用扳手）它是由扳手体、固定钳口、活动钳口及蜗杆等组成的。如图1所示。其开口尺寸可在一定范围内进行调节，其规格是用扳手的长度及开口尺寸的大小来表示的，如表1-13所示。但一般习惯上都以扳手长度作为它的规格，计有3in,4in,
2、6in,8in,IOin,12in,14in,18in等的活络扳手等。图1活络扳手表1活络扳手规格K度公制（mm100150200250300375450600英制（in）4681012151825开口最大宽度（mm）1419243036465565使用活络扳手时应注意以下几点：应让固定钳口受主要作用力，如图2所示，否则扳手容易损坏。钳口的开度应适合螺母的对边间距的尺寸，否则会损坏螺母。不同规格的螺母（或螺钉），应选用相应规格的活络扳手。扳手手柄不可任意接长，以免旋紧力矩过大而损坏扳手或螺钉。活络扳手的工作效率不高，活动钳口容易歪斜，往往会损坏螺母或螺钉的头部表面。图2活络扳手的使用2 .专用

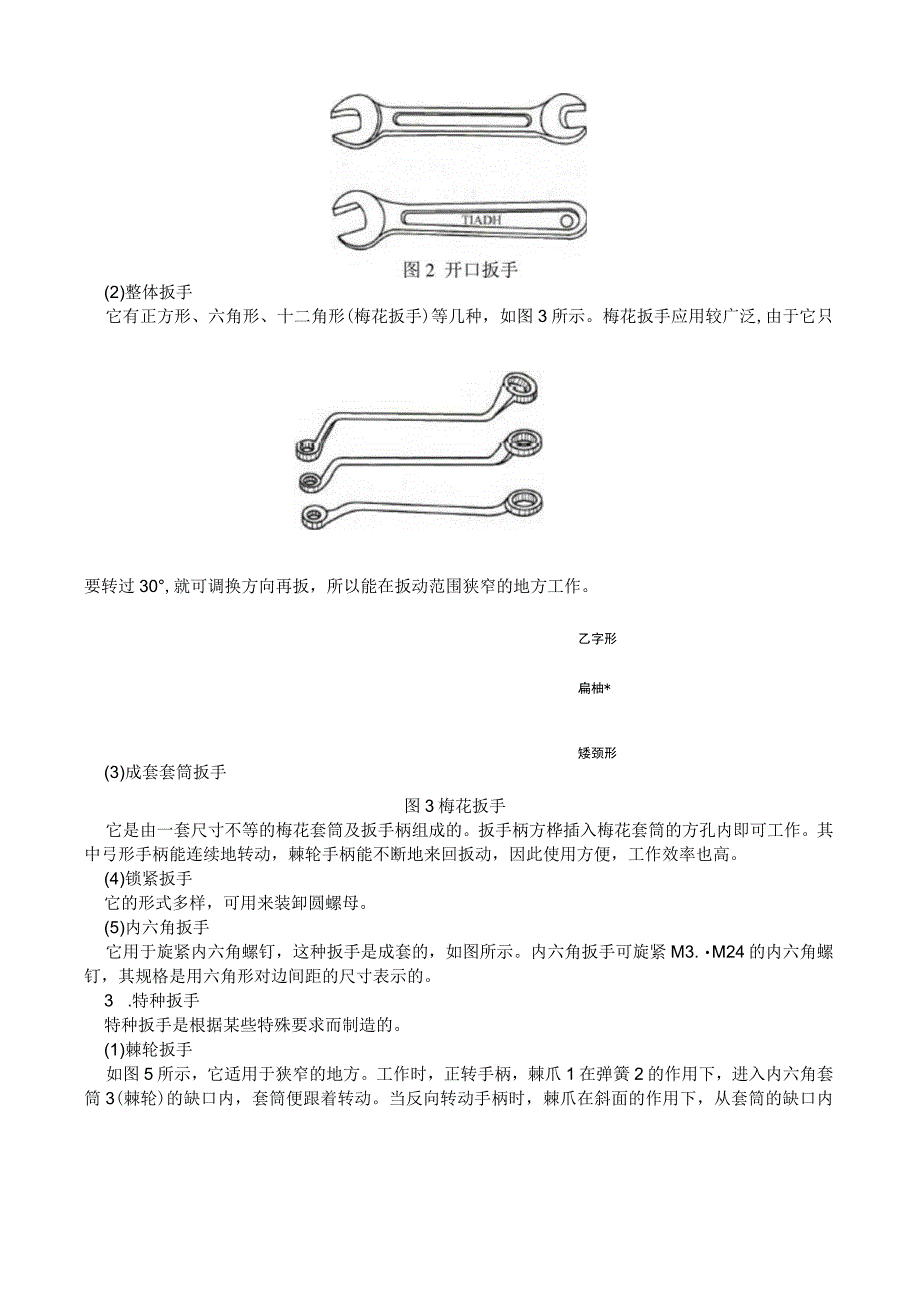

3、扳手专用扳手只能扳一种尺寸的螺母或螺钉，根据其用途的不同又可分为以下几种。（1）开口扳手（呆扳手）它用于装卸六角形或方头的螺母或螺钉，分单头或双头两种，如图2所示。它们的开口尺寸是与螺钉、螺母的对边间距的尺寸相适应的，并根据标准尺寸做成一套。双头开口扳手规格按开口尺寸（单位mm）有：5.57,810,911,1214,1417,1719,1922,2224,24X27,30X32共10种。(2)整体扳手它有正方形、六角形、十二角形(梅花扳手)等几种，如图3所示。梅花扳手应用较广泛,由于它只要转过30,就可调换方向再扳，所以能在扳动范围狭窄的地方工作。图3梅花扳手乙字形扁柚*矮颈形(3)成套套筒

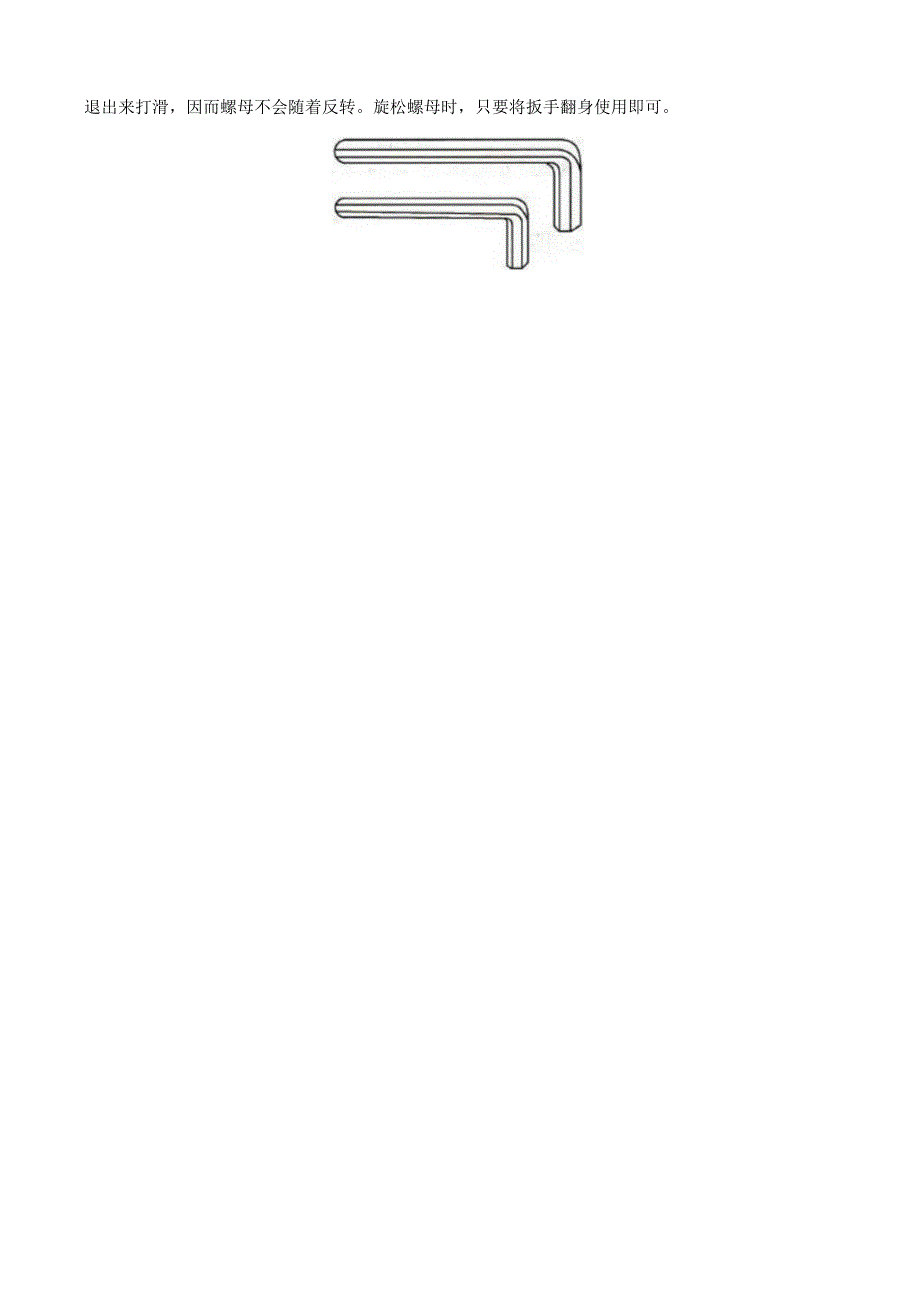

4、扳手它是由一套尺寸不等的梅花套筒及扳手柄组成的。扳手柄方桦插入梅花套筒的方孔内即可工作。其中弓形手柄能连续地转动，棘轮手柄能不断地来回扳动，因此使用方便，工作效率也高。(4)锁紧扳手它的形式多样，可用来装卸圆螺母。(5)内六角扳手它用于旋紧内六角螺钉，这种扳手是成套的，如图所示。内六角扳手可旋紧M3.M24的内六角螺钉，其规格是用六角形对边间距的尺寸表示的。3 .特种扳手特种扳手是根据某些特殊要求而制造的。(1)棘轮扳手如图5所示，它适用于狭窄的地方。工作时，正转手柄，棘爪1在弹簧2的作用下，进入内六角套筒3(棘轮)的缺口内，套筒便跟着转动。当反向转动手柄时，棘爪在斜面的作用下，从套筒的缺口内
5、退出来打滑，因而螺母不会随着反转。旋松螺母时，只要将扳手翻身使用即可。二一/：反转正转I棘爪；2一弹黄：3内六角套筒图5棘轮扳手（2）测力矩扳手它可以用来控制施加于螺纹连接的拧紧力矩，使之适合规定的大小。它有一个长的弹性扳手柄3（一端装着手柄6,另一端装有带方头的柱体2）。方头上套装一个可更换的梅花套筒，柱体2上还装有一个长指针4,刻度板7固定在柄座上，每格刻度值为Ikgf-m。工作时，由于扳手杆和刻度板一起向旋转的方向弯曲，因此指针尖5就在刻度板上指出拧紧力矩的大小。（3）气动扳手它以压缩空气为动力，适用于汽车、拖拉机等批量生产安装中螺纹连接的旋紧和拆卸，如图6所示。气动扳手可根据螺栓的大小
6、和所需要的扭矩值，选择适宜的扭力棒，以实现不同的定扭矩要求。气动扳手尤其适用于连续生产的机械装配线，能提高装配质量和效率，并降低劳动强度。图6气动扳手（二）挡圈钳挡圈钳专用于装拆弹性挡圈。由于挡圈形式分为孔用和轴用两种，且安装部位不同，因此挡圈钳可分为直嘴式和弯嘴式两种，如图7所示。（三）拔销器拔销器专用于拆卸端部带螺纹的圆锥销。对于如图8所示的内螺纹圆锥销或只能单面装拆的圆锥销，拆卸比较困难，常用如图9所示的拔销器拆卸。拆卸时，先将拔销器螺纹旋入销的内螺纹，再迅速向外滑动拔销器上的滑块，产生向外的冲击力，以拔掉圆锥销。图9拔销器（四）压力机装配用压力机一般采用液压式。由于压力大小、压装速度均可调，因而压装平稳，无冲击性，特别适用于过渡或过盈配合件的装配，如压装轴承、带轮等。
