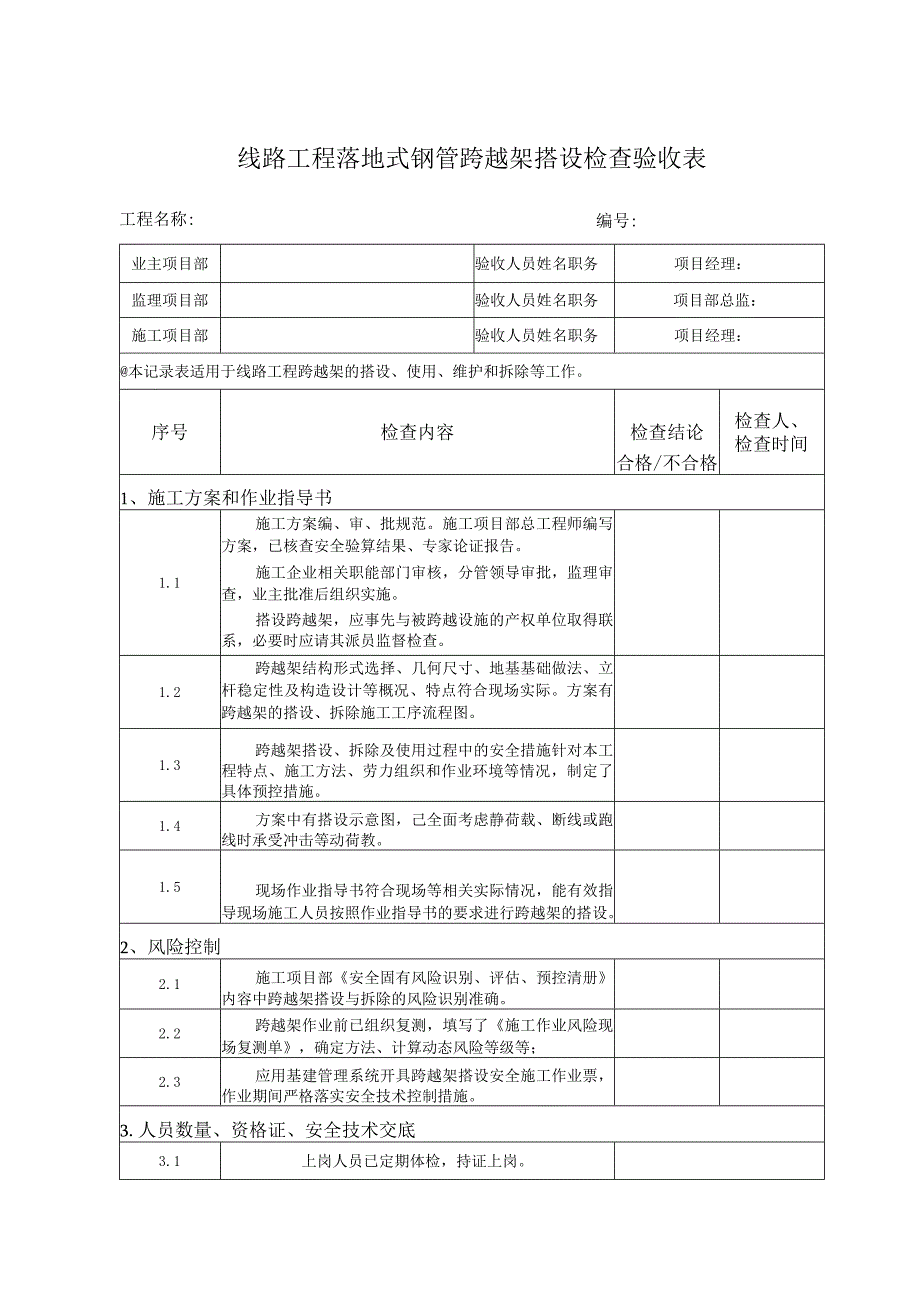

1、线路工程落地式钢管跨越架搭设检查验收表编号:工程名称:业主项目部验收人员姓名职务项目经理：监理项目部验收人员姓名职务项目部总监：施工项目部验收人员姓名职务项目经理：本记录表适用于线路工程跨越架的搭设、使用、维护和拆除等工作。序号检查内容检查结论合格/不合格检查人、检查时间1、施工方案和作业指导书1.1施工方案编、审、批规范。施工项目部总工程师编写方案，已核查安全验算结果、专家论证报告。施工企业相关职能部门审核，分管领导审批，监理审查，业主批准后组织实施。搭设跨越架，应事先与被跨越设施的产权单位取得联系，必要时应请其派员监督检查。1.2跨越架结构形式选择、几何尺寸、地基基础做法、立杆稳定性及构造
2、设计等概况、特点符合现场实际。方案有跨越架的搭设、拆除施工工序流程图。1.3跨越架搭设、拆除及使用过程中的安全措施针对本工程特点、施工方法、劳力组织和作业环境等情况，制定了具体预控措施。1.4方案中有搭设示意图，己全面考虑静荷载、断线或跑线时承受冲击等动荷教。1.5现场作业指导书符合现场等相关实际情况，能有效指导现场施工人员按照作业指导书的要求进行跨越架的搭设。2、风险控制2.1施工项目部安全固有风险识别、评估、预控清册内容中跨越架搭设与拆除的风险识别准确。2.2跨越架作业前已组织复测，填写了施工作业风险现场复测单，确定方法、计算动态风险等级等；2.3应用基建管理系统开具跨越架搭设安全施工作业

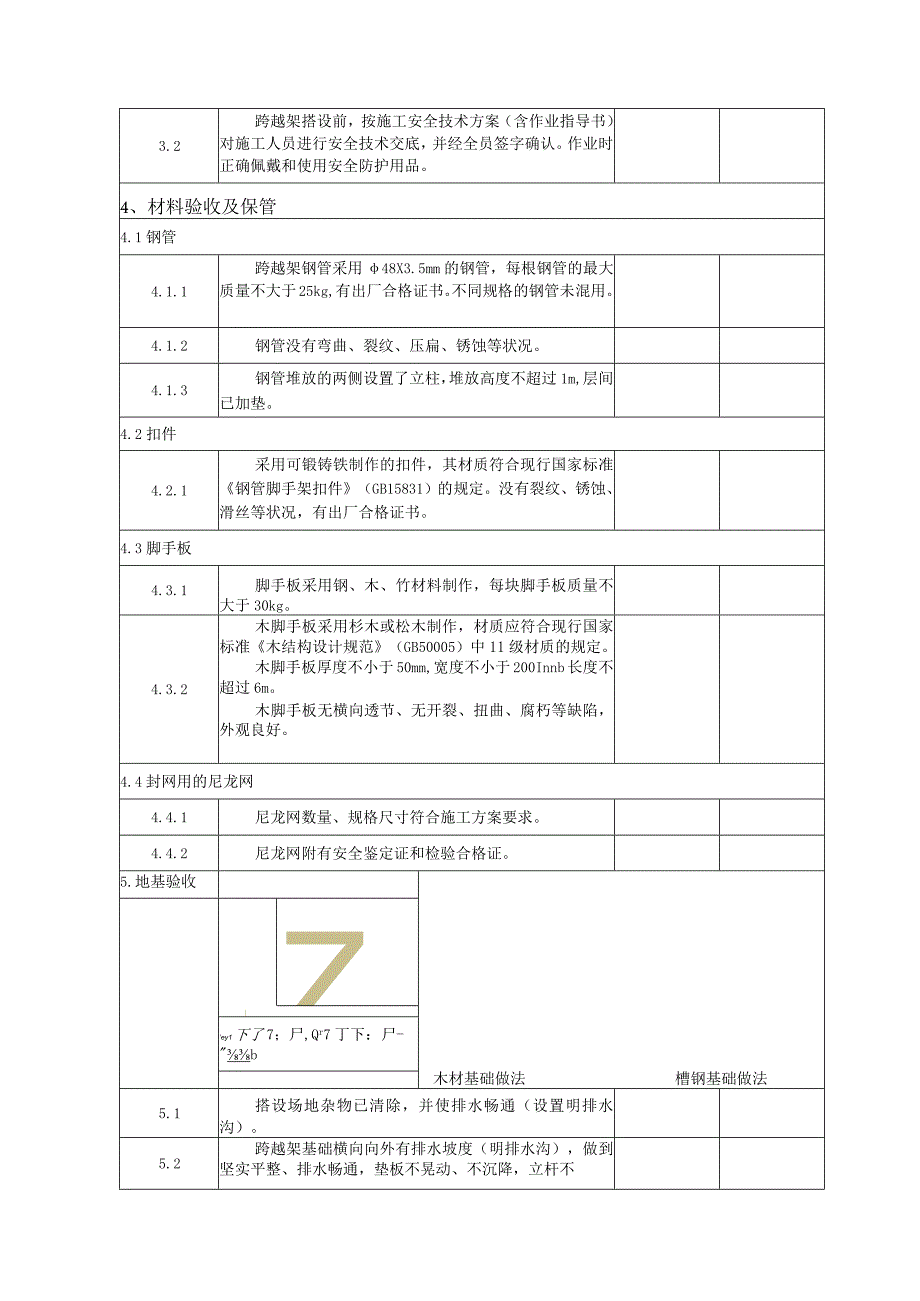

3、票，作业期间严格落实安全技术控制措施。3.人员数量、资格证、安全技术交底3.1上岗人员已定期体检，持证上岗。3.2跨越架搭设前，按施工安全技术方案（含作业指导书）对施工人员进行安全技术交底，并经全员签字确认。作业时正确佩戴和使用安全防护用品。4、材料验收及保管4.1钢管4.1.1跨越架钢管采用48X3.5mm的钢管，每根钢管的最大质量不大于25kg,有出厂合格证书。不同规格的钢管未混用。4.1.2钢管没有弯曲、裂纹、压扁、锈蚀等状况。4.1.3钢管堆放的两侧设置了立柱，堆放高度不超过1m,层间已加垫。4.2扣件4.2.1采用可锻铸铁制作的扣件，其材质符合现行国家标准钢管脚手架扣件（GB1583
4、1）的规定。没有裂纹、锈蚀、滑丝等状况，有出厂合格证书。4.3脚手板4.3.1脚手板采用钢、木、竹材料制作，每块脚手板质量不大于30kg。4.3.2木脚手板采用杉木或松木制作，材质应符合现行国家标准木结构设计规范（GB50005）中11级材质的规定。木脚手板厚度不小于50mm,宽度不小于200Innb长度不超过6m。木脚手板无横向透节、无开裂、扭曲、腐朽等缺陷，外观良好。4.4封网用的尼龙网4.4.1尼龙网数量、规格尺寸符合施工方案要求。4.4.2尼龙网附有安全鉴定证和检验合格证。5.地基验收木材基础做法槽钢基础做法ZLey1下了7；尸,Qr7丁下：尸-b5.1搭设场地杂物已清除，并使排水畅通

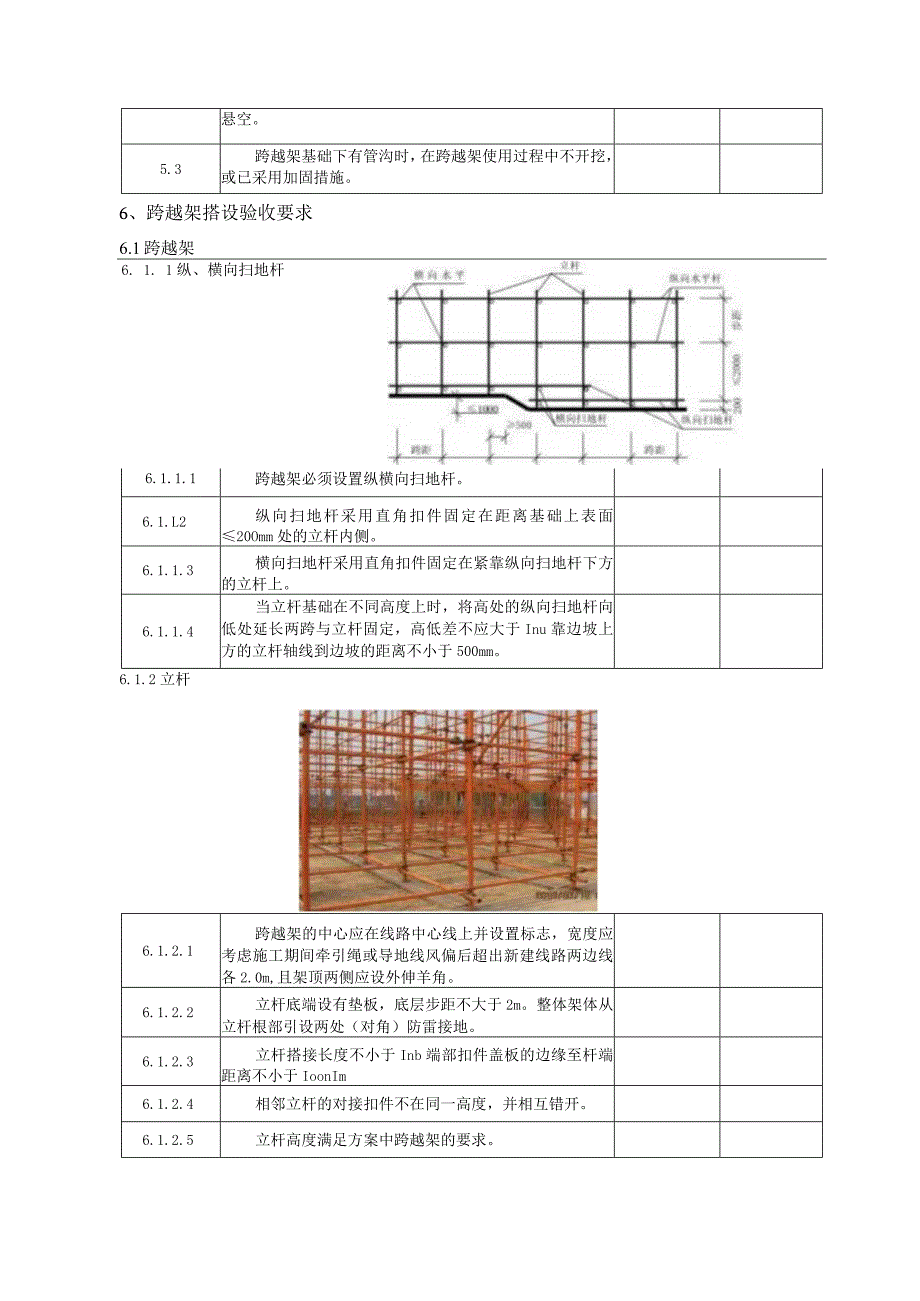

5、（设置明排水沟）。5.2跨越架基础横向向外有排水坡度（明排水沟），做到坚实平整、排水畅通，垫板不晃动、不沉降，立杆不悬空。5.3跨越架基础下有管沟时，在跨越架使用过程中不开挖，或已采用加固措施。6、跨越架搭设验收要求6.1跨越架6. 1. 1纵、横向扫地杆6.1.1.1跨越架必须设置纵横向扫地杆。6.1.L2纵向扫地杆采用直角扣件固定在距离基础上表面20Omm处的立杆内侧。6.1.1.3横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。6.1.1.4当立杆基础在不同高度上时，将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于Inu靠边坡上方的立杆轴线到边坡的距离不小于500mm。
6、6.1.2立杆6.1.2.1跨越架的中心应在线路中心线上并设置标志，宽度应考虑施工期间牵引绳或导地线风偏后超出新建线路两边线各2.0m,且架顶两侧应设外伸羊角。6.1.2.2立杆底端设有垫板，底层步距不大于2m。整体架体从立杆根部引设两处（对角）防雷接地。6.1.2.3立杆搭接长度不小于Inb端部扣件盖板的边缘至杆端距离不小于IoonIm6.1.2.4相邻立杆的对接扣件不在同一高度，并相互错开。6.1.2.5立杆高度满足方案中跨越架的要求。6.1.2.6施工横距控制在L5m；纵距最大未超过1.2m。6.1.3纵向水平杆1d5惕向/电什/ft*B息/2多8rVT/7J,5-FrE1UOzIIWi
7、/图I姒向水平杆对接搂头市设示0E7.BZ6.1.3.1纵向水平杆设置在立杆内侧，其长度不小于3跨。6.1.3.2纵向步距不大于L2mo6.1.3.3纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头未设置在同步或同跨内；不同步不同跨两相邻接头的水平方向错开的距离不小于500mm；各接头中心至最近主节点的距离不大于跨距的1/3。6.1.3.4搭接长度不小于Inb应等间距设置3个旋转扣件固定，端部扣件盖板边缘至纵向水平杆杆端部的距离不应小于IOomm。6.1.3.5内侧纵向水平杆离墙壁大于25OnIm的，已加纵向水平防护栏杆或加设木脚手板防护。6.1.4横向水平杆6.1.4.1主节点处设置一
8、根横向水平杆，用直角扣件连接且严禁拆除。6.1.4.2作业层上非主节点处的横向水平杆，根据支承跨越架的需要等间距设置，最大间距不大于纵距的1/2。6.1.4.3跨越架横向水平杆距被跨越物的距离满足方案及安规要求。6.1.4.4使用冲压钢脚手板、木脚手板、竹串片脚手板时，横向水平杆两端均采用直角扣件固定在纵向水平杆上。6.1.5剪刀撑 I5mffib翦刀律布设示黄图6.1.5.1跨越架外侧立面纵向的两端各设置了一道由底至顶连续的剪刀撑；两剪刀撑内边之间距离W156.1.5.2每道剪刀撑宽度不小于4跨，且不小于6m,斜杆与地面的倾角在4560。之间。6.1.5.3剪刀撑斜杆的接长采用搭接，搭接长度
9、不小于1m,且已采用不少于3个旋转扣件固定。6.1.5.4剪刀撑的斜杆除两端用扣件与跨越架的立杆或纵向水平杆扣紧外，在其中间已增设24个扣结点，剪刀撑斜杆与架体固定的旋转扣件的中心线至主节点的距离不大于150mm。6.1.6脚手板75_WE1301507z300/1图9正/牌手板对接格接布设示意BiZ22006.1.6.1封网用作业层脚手板已铺满、铺稳。6.1.6.2冲压钢脚手板、木脚手板、竹串片脚手板等，设置在三根横向水平杆上。脚手板长度小于2m的，采用两根横向水平杆支承，且已将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设采用对接平铺或搭接铺设。脚手板对接平铺时，接头处设置了两根横向
10、水平杆，脚手板外伸长控制在130150m,两块脚手板外伸长度的和不大于300mm；脚手板搭接铺设时，接头支在横向水平杆上，搭接长度应不于200nm,其伸出横向水平杆的长度不小于IoOmmo6.1.6.3竹笆脚手板其主竹筋垂直于纵向水平杆，竹笆脚手板之间采用对接平铺，每块竹笆脚手板四角采用01.2mm的镀锌铁丝固定在纵向水平杆上。6.1.6.4作业层端部脚手板探头板长度不大于15Omnb其板长两端均与支承杆可靠地固定。6.1.7拉线设置6.1.7.1跨越架搭设时，底部已设置抛撑，搭设6m时已打好拉线，顶层已设置吊角拉线。6.1.7.2拉线用钢丝绳，使用前检查是合格有效。拉线与地面的夹角一般小于4
11、5。6.1.7.3拉线固定到地锚或角桩上,采用的地锚或角桩可靠，每根地锚或角桩上只锚1根拉线。6.1.7.4架体外侧上、下层拉线施工时略带张力。6.1.7.5拉线尾端用3个钢丝绳卡固定，并用花蓝螺栓收紧。6.2封网：N一一一一IiiiiiiiiiiiiiiibiIltlllllBeiBllitBlIioilllIBeiieiIMIBitiliiiiiiiiiiiaiiIHilMlNvMllMi1.r11IoBlllllBsiBllltsiFI1BBBlieoRBsiBIIIIBIFMiIBaiBBiiiiimiHmnVh88堂尼玛加小绳6.2.1跨越架架顶已设置挂胶滚筒或挂胶滚动横梁。6.2.
12、2尼龙网中心设置与导线、地线中心重合，公路封网时已对车道封停。跨越公路的跨越架，已在公路前方距跨越架适当距离设置提示标志。6.2.3车道封停后，先在两龙门架间打好拉紧。10的迪尼玛绳，一端固定在一侧跨越架顶部，拉过另一侧滑车至根部，用手扳葫芦收紧，布置好四根。6.2.4一侧跨越架把网扣扣入迪尼玛绳上，一边扣入一边用麻绳在另一侧把网拉开。7、过程监控7.1跨越架搭设工期安排合理，能在导地线架设前搭设完毕。7.2搭设时从中心开始并向两边延伸搭设。每搭设完一步跨越架后，已立即校正步距、纵距、横距及立杆的垂直度。7.3按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第一步的纵向和横向水平杆
