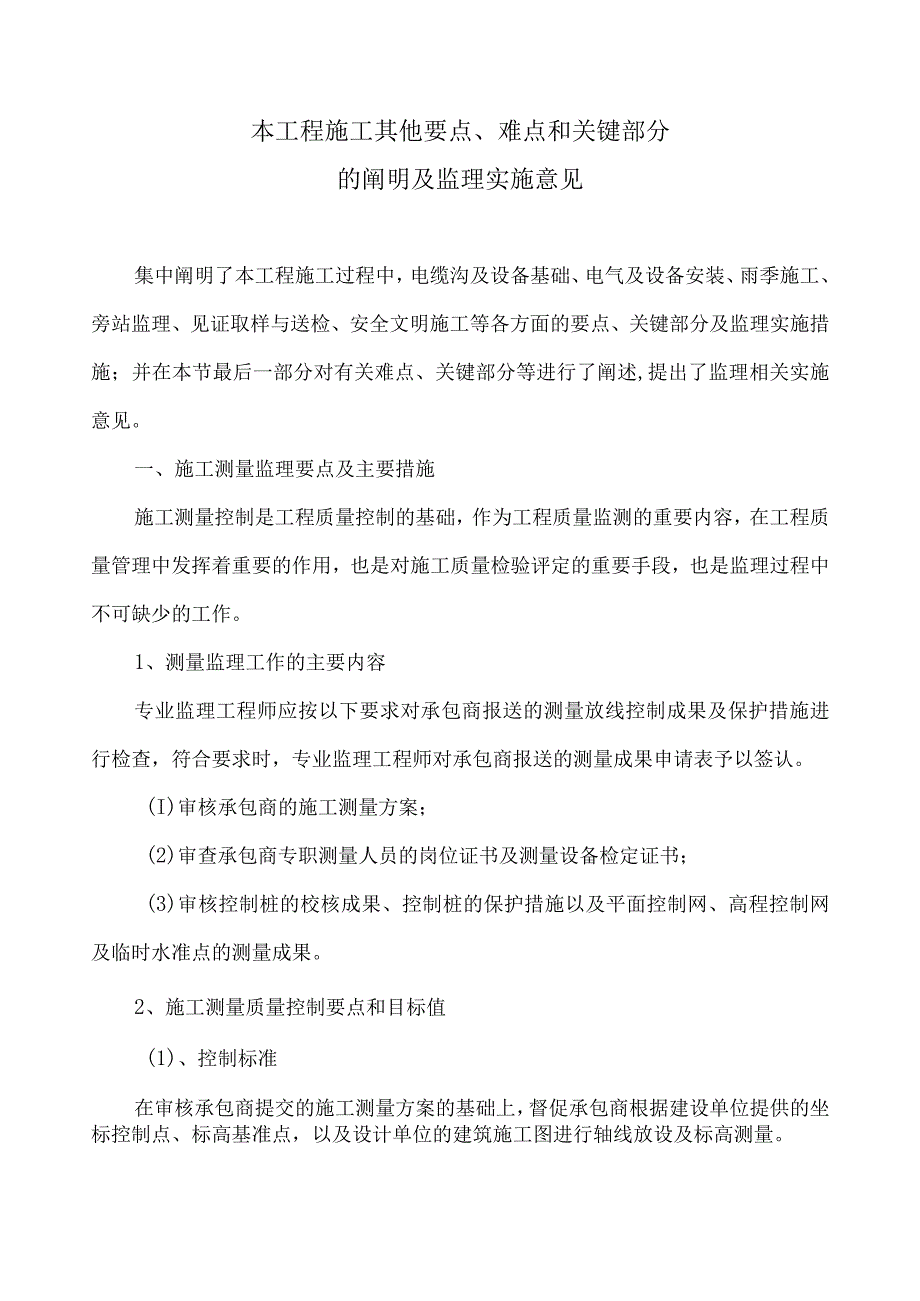

1、本工程施工其他要点、难点和关键部分的阐明及监理实施意见集中阐明了本工程施工过程中，电缆沟及设备基础、电气及设备安装、雨季施工、旁站监理、见证取样与送检、安全文明施工等各方面的要点、关键部分及监理实施措施；并在本节最后一部分对有关难点、关键部分等进行了阐述,提出了监理相关实施意见。一、施工测量监理要点及主要措施施工测量控制是工程质量控制的基础，作为工程质量监测的重要内容，在工程质量管理中发挥着重要的作用，也是对施工质量检验评定的重要手段，也是监理过程中不可缺少的工作。1、测量监理工作的主要内容专业监理工程师应按以下要求对承包商报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对

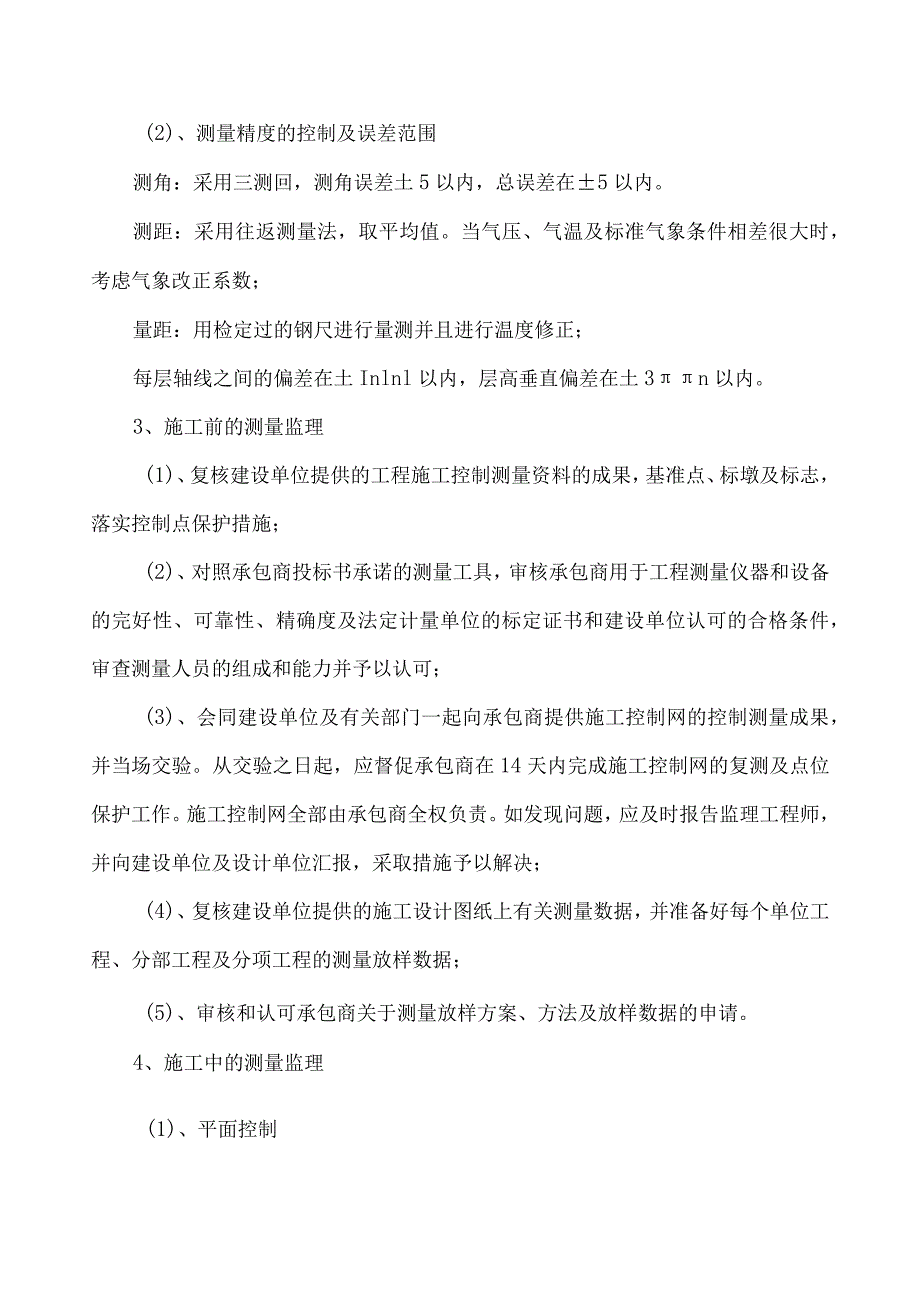

2、承包商报送的测量成果申请表予以签认。(I)审核承包商的施工测量方案；(2)审查承包商专职测量人员的岗位证书及测量设备检定证书；(3)审核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网及临时水准点的测量成果。2、施工测量质量控制要点和目标值(1)、控制标准在审核承包商提交的施工测量方案的基础上，督促承包商根据建设单位提供的坐标控制点、标高基准点，以及设计单位的建筑施工图进行轴线放设及标高测量。(2)、测量精度的控制及误差范围测角：采用三测回，测角误差土5以内，总误差在5以内。测距：采用往返测量法，取平均值。当气压、气温及标准气象条件相差很大时，考虑气象改正系数；量距：用检定过的钢尺
3、进行量测并且进行温度修正；每层轴线之间的偏差在土Inlnl以内，层高垂直偏差在土3n以内。3、施工前的测量监理(1)、复核建设单位提供的工程施工控制测量资料的成果，基准点、标墩及标志，落实控制点保护措施；(2)、对照承包商投标书承诺的测量工具，审核承包商用于工程测量仪器和设备的完好性、可靠性、精确度及法定计量单位的标定证书和建设单位认可的合格条件，审查测量人员的组成和能力并予以认可；(3)、会同建设单位及有关部门一起向承包商提供施工控制网的控制测量成果，并当场交验。从交验之日起，应督促承包商在14天内完成施工控制网的复测及点位保护工作。施工控制网全部由承包商全权负责。如发现问题，应及时报告监理

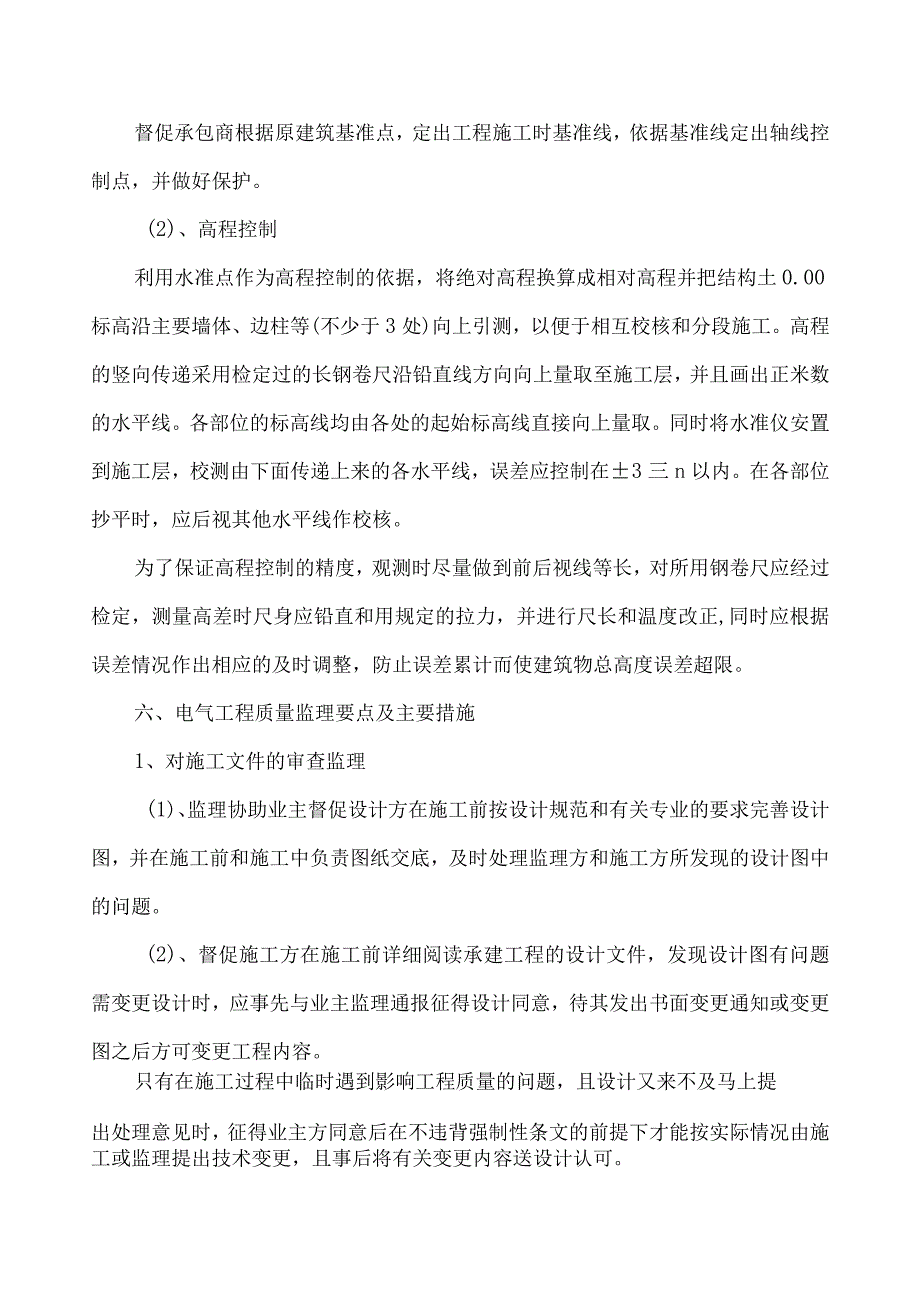

4、工程师，并向建设单位及设计单位汇报，采取措施予以解决；(4)、复核建设单位提供的施工设计图纸上有关测量数据，并准备好每个单位工程、分部工程及分项工程的测量放样数据；(5)、审核和认可承包商关于测量放样方案、方法及放样数据的申请。4、施工中的测量监理(1)、平面控制督促承包商根据原建筑基准点，定出工程施工时基准线，依据基准线定出轴线控制点，并做好保护。(2)、高程控制利用水准点作为高程控制的依据，将绝对高程换算成相对高程并把结构土0.00标高沿主要墙体、边柱等(不少于3处)向上引测，以便于相互校核和分段施工。高程的竖向传递采用检定过的长钢卷尺沿铅直线方向向上量取至施工层，并且画出正米数的水平线。
5、各部位的标高线均由各处的起始标高线直接向上量取。同时将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应控制在3三n以内。在各部位抄平时，应后视其他水平线作校核。为了保证高程控制的精度，观测时尽量做到前后视线等长，对所用钢卷尺应经过检定，测量高差时尺身应铅直和用规定的拉力，并进行尺长和温度改正,同时应根据误差情况作出相应的及时调整，防止误差累计而使建筑物总高度误差超限。六、电气工程质量监理要点及主要措施1、对施工文件的审查监理(1)、监理协助业主督促设计方在施工前按设计规范和有关专业的要求完善设计图，并在施工前和施工中负责图纸交底，及时处理监理方和施工方所发现的设计图中的问题。(2)、督
6、促施工方在施工前详细阅读承建工程的设计文件，发现设计图有问题需变更设计时，应事先与业主监理通报征得设计同意，待其发出书面变更通知或变更图之后方可变更工程内容。只有在施工过程中临时遇到影响工程质量的问题，且设计又来不及马上提出处理意见时，征得业主方同意后在不违背强制性条文的前提下才能按实际情况由施工或监理提出技术变更，且事后将有关变更内容送设计认可。业主在施工过程中提出功能性变更或施工方其他专业提出与原设计图有矛盾需变更时，均由业主交设计做出相应变更文件后，监理才能按变更后的文件内容进行施工监理。（3）、电气施工图应在满足业主的使用功能，供电安全可靠的前提下，完全符合国家现行的设计规范及当地电业
7、、环保等主管部门的要求。设计文件中各种变配电站房、发电机房、变电配电系统、管线竖井、线路及配电箱等设计图纸应重点审查。监理应协助业主方催促设计尽快修改完善设计图纸，以满足使用功能向当地有关主管部门报审设备订货和施工安装的要求。（4）、监理在变配电设备（含高低压开关柜、变压器等）订货前，应协助业主将有关图纸报当地供电部门审批，经当地供电部门修改审批、盖章后才能订货。预防出现所订设备不符合供电部门要求而造成设备报废。（5）、有关电气施工图在设计修改完善后，监理应协助业主组织单位的各专业协调会审一次，重点解决各专业的错、碰、漏等问题，以利施工顺利进行，确保竣工后使用方便。1）电气专业需与土建专业协调
8、的主要问题有：变配电室地坪、地沟、值班室、进出风及排烟通道、各种机房土建条件与设备机器安装条件是否相符;各用电设备房门的开启方向；电竖井的楼板洞、剪力墙或混凝土墙上预留洞及预埋管件、剖面结构、柱内钢筋的防雷线引下线、底板钢筋和桩基钢筋作为接地系统的焊接做法及引出接地点钢板的做法等。2)电气图需与给排水、通风空调专业图协调的主要有：用电设备位置、用电量及对控制的要求等，主要管线有无相碰。3)电气专业需与消防报警系统处理好各种连锁联动保证主电源备用电源自动切换，还要有直流备用电源确保消防供电切实可行。(6)、监理应限期施工方电气技术人员仔细阅读图纸，特别是对不明确或不便施工的问题应在施工前提出，以
9、便设计进行补充交底或进一步完善施工图。(7)、监理应要求施工方结合土建主体施工设计编制较详细的电气施工计划，以保证进度和质量控制的措施明确，并应报业主和监理审查。(8)、监理应协调设计、业主、施工各方相互配合共同协作。2、施工队伍的素质监理(1)监理应审查承包单位资质，包括企业资质、营业执照、项目经理资质、特殊专业生产安装许可证、上岗证等。(2)要求电气施工技术人员和主要施工人员应熟悉施工图和有关电气施工和验收规范，按规范进行施工自检。(3)要求施工方应有电气专业技术人员负责施工中的技术工作，应有熟悉我国电气施工和验收规范的有施工经验的技术工人担任电气施工费及施工班长，应配齐质检员、安全员、资
10、料员等岗位人员，负责工程进度安排、质量控制和整个工地的用电安全等管理工作。(4)要求施工方配备好与施工有关的机具和仪器，如起重设备、电焊设备、弯管设备、压接设备、接地电阻测试仪电压、电流、绝缘电阻测试的仪器等。(5)电气施工人员应按总体网络计划在钢筋之前进现场作施工准备，密切配合土建施工以免今后再到处打洞、打破墙，影响工程质量。(6)督促、检查施工方按规范操作和做好中间检测工作。要求施工方做好现场记录及资料的及时整理。(7)变电所应由取得有关主管部门认可的相应施工资质的单位安装施工。3、施工材料的质量控制主要设备、材料、成品和半成品进场验收及检测调试的质量控制要点。(1)、查验合格证和随带技术
11、文件，实行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志。(2)、变电器、配电柜、动力照明箱、电动机、低压开关设备等外观检查应有铭牌、元器件及附件齐全，无碎裂，绝缘件无缺损，接线无脱落脱焊接线端子完好，涂层完整。成套灯具的绝缘电阻内部接线等性能应进行现场检测、灯具的绝缘电阻值不小于2M,内部接线为铜芯绝缘线芯截面积不小于O.5mm2o电线电缆应包装完好，抽检的电线绝缘层完整无损、厚度均匀，电缆无压扁、扭曲，铠装不松卷，耐热、阻燃的电线电缆外护层应有明显标识和制造厂标，电缆桥架成槽，应部件齐全，表面光滑不变型。钢制桥架涂层完整无锈蚀；玻璃钢桥架色泽均匀、无破损碎裂；铝合金桥架涂层完
12、整无扭曲、不压扁、表面不划伤。(3)、上述设备、材料、成品和半成品进场必须经专业监理工程师查验、确认符合要求才可进场投入安装工序。(4)、各种高低压变配电装置的调整、试验承包单位应提前通知监理单位。监理应旁站确认，凡需经质检及供电监督部门检查测试的承包方应事先测试达标。主管部门复检达标并办理准用证后，方可投入使用。(5)、监理应要求承包方对新有调试、测试、空载负荷试运行，规范到位各种测试记录应真空可靠，监理应到场参与测试、验收。4、配管配线工程质量控制要点(1)、电气导管按批查验合格证，钢管无严重锈蚀，内壁光滑无压扁，绝缘导管及配件不碎裂，表面有阻燃标记和制造厂标。所用导管管径壁厚均匀度符合施
13、工图要求。(2)、电缆导管弯管应保证不小于规定的弯曲半径，煨弯时要用弯管器,扁弯度不应大于管外径的10%,无明显皱折。镀锌和薄壁钢管严禁熔焊连接。对不合格者及时发返工令。(3)、金属管子与线盒(箱)配合要适当，管口去刺，在箱内外加锁紧螺母金属导管穿线前应戴好护口，管口无螺纹的可戴塑料护口。埋入混凝土的深度要符合标准，管子四周混凝土保护层应不少于15mm；消防线管埋深不少于30mm。明管配线的消防管路除在专用管井之外，应刷防火涂料。做好跨接地线。(4)、施工中要保证各种管子畅通两端要及时封堵，不让水泥砂浆等杂物进入管内。(5)、电线管的路径要求避开卫生间等日常使用时常积水的位置。(6)、所用导线
14、和电管应与施工图要求的型号规格相同，符合国标要求。为了保证相线、中性线(N)和保护线(PE)不混淆，一般规定：相线LI（八）一一黄色；L2(B)一一绿色；L3(C)一一红色；中性线(N)一兰色；保护线(PE)一一绿黄条花带色。施工时应保证相线、N线、PE线严格区分。(7)、建筑物内用于消防报警设备配电和照明的导线和电缆一般为阻燃型,灭火设备供电和控制线缆为耐火型，监理应按设计要求重点进行检验。(8)、Iomln2及以下的单股铜芯线可直接与设备器具的端子连接。2.5mm2及以下的多股铜芯线应拧紧、搪锡或接续端子设备、器具的端子连接、大于2.5mm2的多股铜芯线、接续端子与设备或器具的端子连接、多
15、股铜芯线与插接式端子连接前端部应拧紧搪锡。用母线螺栓紧固时，应采用力能搬手紧固。管子内导线严禁有接头，导线接头处必须设接线盒。电缆头必须按规范制作,包扎密实。管线在竖井的导线应穿管敷线，经分线T接箱引至楼层配电箱及照明箱；在多鼠的地区，为防鼠害，管道线井内的塑料电缆宜用铠装的电缆，事前由设计方认可。5、配电照明箱及灯具安装质量控制要点(1)、配电照明箱在管线竖井内的配电照明箱和管线布置要整齐，保护管固定间距符合规范要求封闭母线、插接母线和电缆托盘、电缆托架的安装应生根固定牢固，固定支架及其间距符合要求。(2)、凡不是安装在电气竖井间内的配电箱，除设计上另有要求外，均应嵌墙暗装，其管线为暗敷，保
16、持建筑物室内美观。(3)、各类插座安装位置要与室内布置要配合协调。(4)、所有预埋的插座、开关接线盒应牢固，防止松动移位，面板应安装牢固、保持墙面整洁美观。(5)、灯具固定应牢固，不得使用木楔，应用螺钉或螺栓固定并不得少于2个。(绝缘直径在75m及以下除外。)(6)、距地2.5M以下的金属灯具,应认真做好接地保护或接零保护。(7)、吊链灯具和灯线不应受力，灯线宜与吊链编叉在一起。(8)、成排成行吊式日光灯吊装后，在灯具端头处应拉一条直线，统一调整，保持灯具一致。(9)、金属卤化物灯安装、嵌入顶棚内的装饰灯具安装，均应符合建筑电气工程施工质量验收规范(GB50303-2002)中的有关规定。(10)、工作零线分接各支路时，必须在配电盘面上加装零线端子板，
