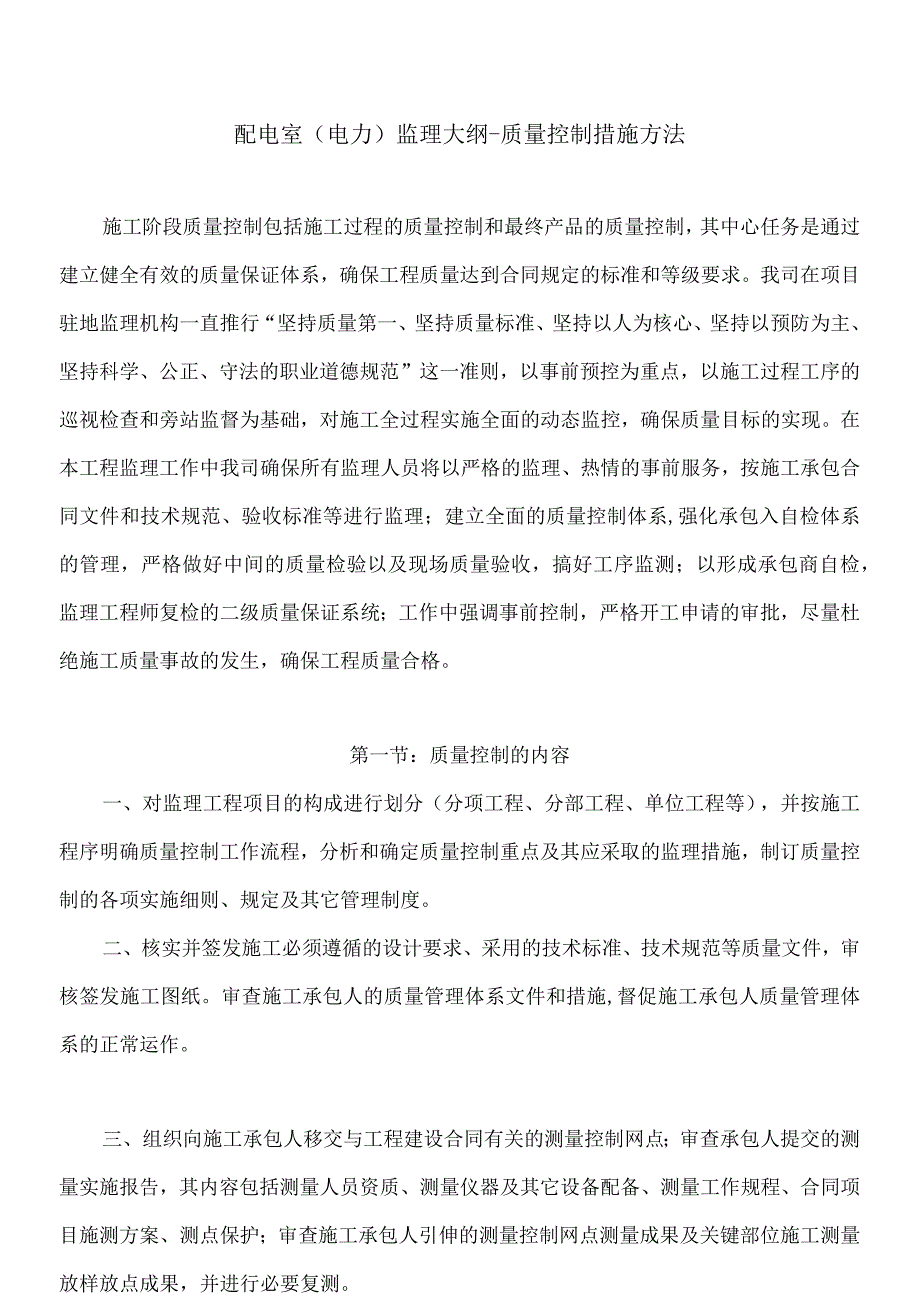

1、配电室（电力）监理大纲-质量控制措施方法施工阶段质量控制包括施工过程的质量控制和最终产品的质量控制，其中心任务是通过建立健全有效的质量保证体系，确保工程质量达到合同规定的标准和等级要求。我司在项目驻地监理机构一直推行“坚持质量第一、坚持质量标准、坚持以人为核心、坚持以预防为主、坚持科学、公正、守法的职业道德规范”这一准则，以事前预控为重点，以施工过程工序的巡视检查和旁站监督为基础，对施工全过程实施全面的动态监控，确保质量目标的实现。在本工程监理工作中我司确保所有监理人员将以严格的监理、热情的事前服务，按施工承包合同文件和技术规范、验收标准等进行监理；建立全面的质量控制体系,强化承包入自检体系的
2、管理，严格做好中间的质量检验以及现场质量验收，搞好工序监测；以形成承包商自检，监理工程师复检的二级质量保证系统；工作中强调事前控制，严格开工申请的审批，尽量杜绝施工质量事故的发生，确保工程质量合格。第一节：质量控制的内容一、对监理工程项目的构成进行划分（分项工程、分部工程、单位工程等），并按施工程序明确质量控制工作流程，分析和确定质量控制重点及其应采取的监理措施，制订质量控制的各项实施细则、规定及其它管理制度。二、核实并签发施工必须遵循的设计要求、采用的技术标准、技术规范等质量文件，审核签发施工图纸。审查施工承包人的质量管理体系文件和措施,督促施工承包人质量管理体系的正常运作。三、组织向施工承

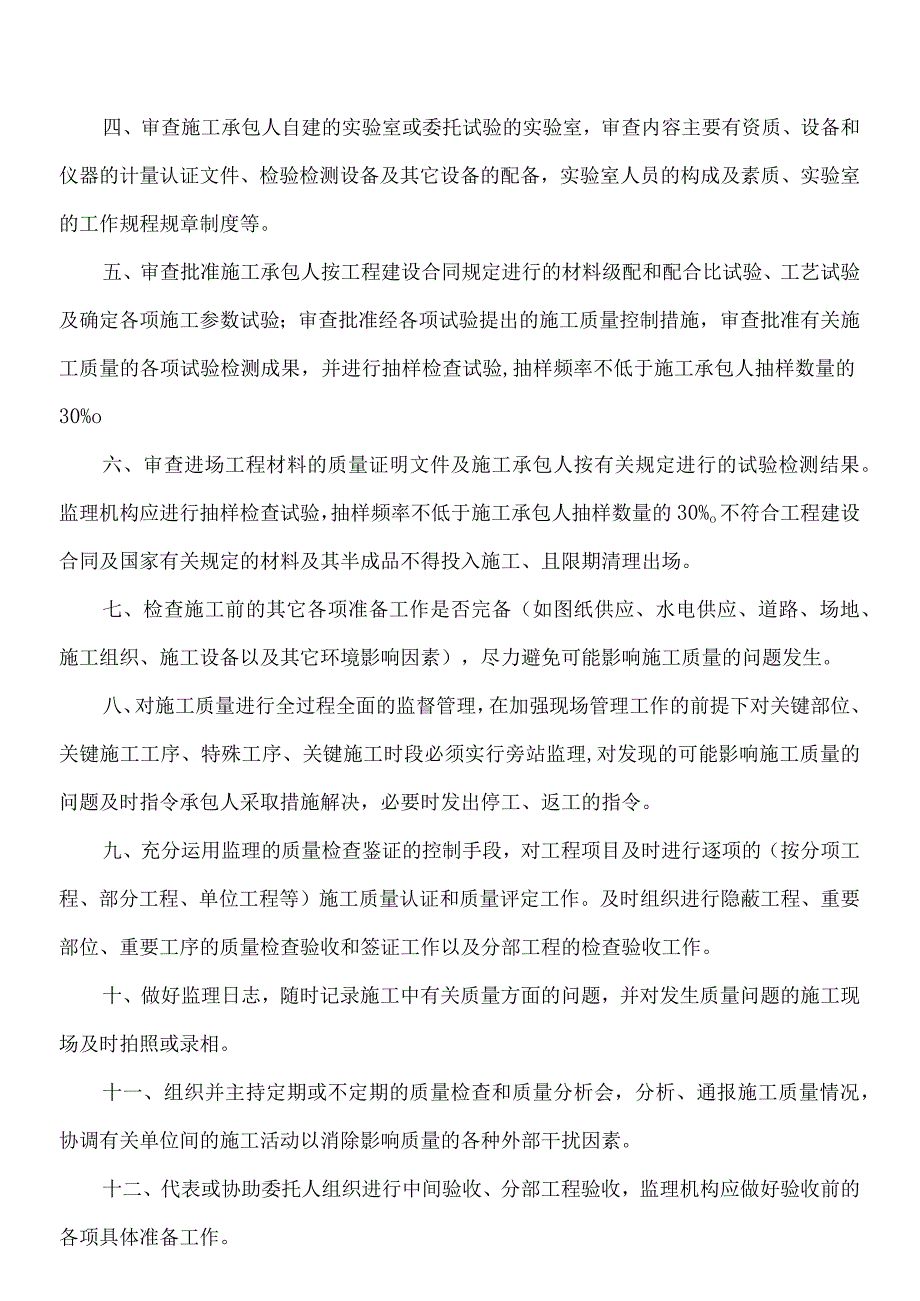

3、包人移交与工程建设合同有关的测量控制网点；审查承包人提交的测量实施报告，其内容包括测量人员资质、测量仪器及其它设备配备、测量工作规程、合同项目施测方案、测点保护；审查施工承包人引伸的测量控制网点测量成果及关键部位施工测量放样放点成果，并进行必要复测。四、审查施工承包人自建的实验室或委托试验的实验室，审查内容主要有资质、设备和仪器的计量认证文件、检验检测设备及其它设备的配备，实验室人员的构成及素质、实验室的工作规程规章制度等。五、审查批准施工承包人按工程建设合同规定进行的材料级配和配合比试验、工艺试验及确定各项施工参数试验；审查批准经各项试验提出的施工质量控制措施，审查批准有关施工质量的各项试验
4、检测成果，并进行抽样检查试验,抽样频率不低于施工承包人抽样数量的30%o六、审查进场工程材料的质量证明文件及施工承包人按有关规定进行的试验检测结果。监理机构应进行抽样检查试验，抽样频率不低于施工承包人抽样数量的30%o不符合工程建设合同及国家有关规定的材料及其半成品不得投入施工、且限期清理出场。七、检查施工前的其它各项准备工作是否完备（如图纸供应、水电供应、道路、场地、施工组织、施工设备以及其它环境影响因素），尽力避免可能影响施工质量的问题发生。八、对施工质量进行全过程全面的监督管理，在加强现场管理工作的前提下对关键部位、关键施工工序、特殊工序、关键施工时段必须实行旁站监理,对发现的可能影响施
5、工质量的问题及时指令承包人采取措施解决，必要时发出停工、返工的指令。九、充分运用监理的质量检查鉴证的控制手段，对工程项目及时进行逐项的（按分项工程、部分工程、单位工程等）施工质量认证和质量评定工作。及时组织进行隐蔽工程、重要部位、重要工序的质量检查验收和签证工作以及分部工程的检查验收工作。十、做好监理日志，随时记录施工中有关质量方面的问题，并对发生质量问题的施工现场及时拍照或录相。十一、组织并主持定期或不定期的质量检查和质量分析会，分析、通报施工质量情况，协调有关单位间的施工活动以消除影响质量的各种外部干扰因素。十二、代表或协助委托人组织进行中间验收、分部工程验收，监理机构应做好验收前的各项具

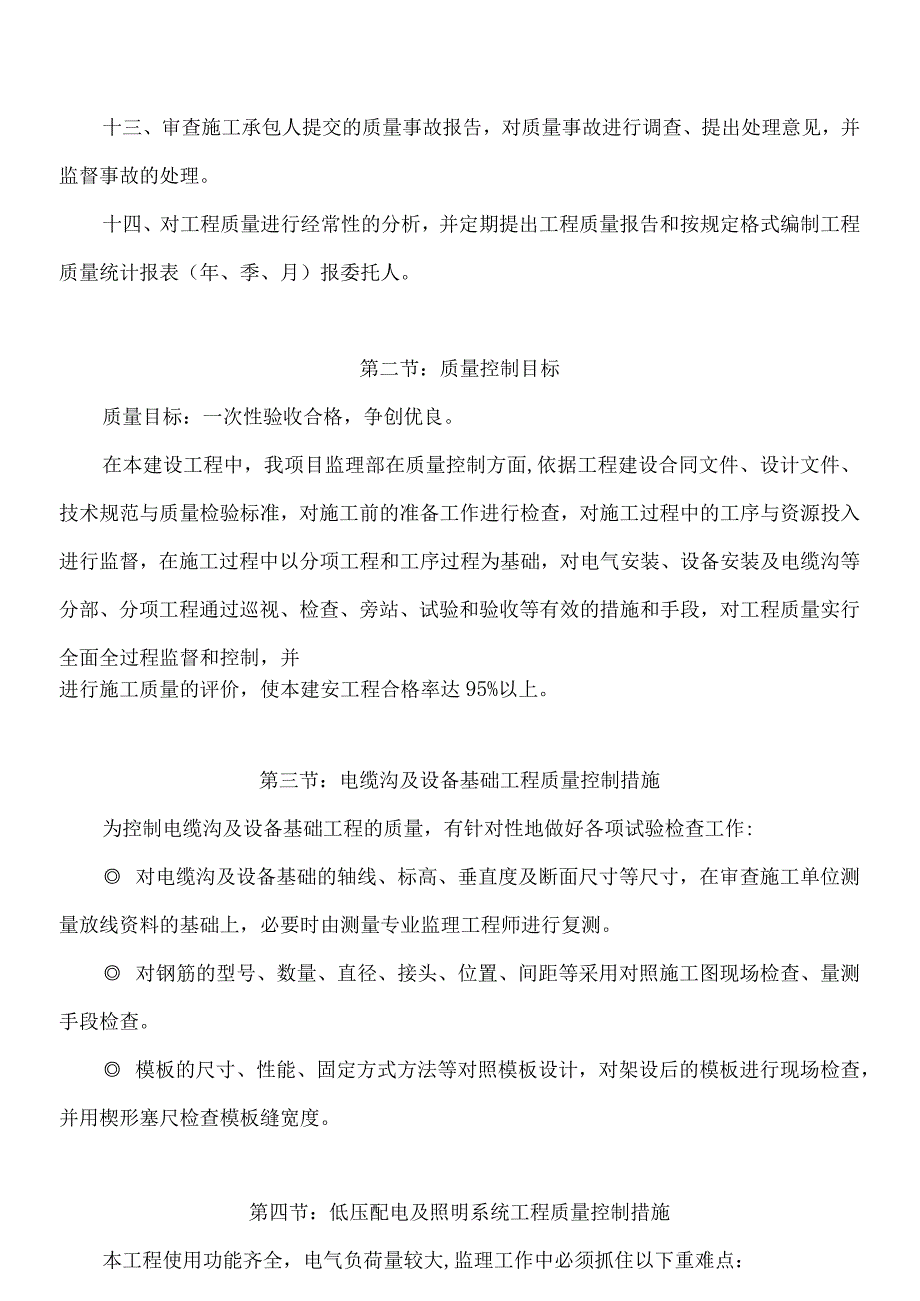

6、体准备工作。十三、审查施工承包人提交的质量事故报告，对质量事故进行调查、提出处理意见，并监督事故的处理。十四、对工程质量进行经常性的分析，并定期提出工程质量报告和按规定格式编制工程质量统计报表（年、季、月）报委托人。第二节：质量控制目标质量目标：一次性验收合格，争创优良。在本建设工程中，我项目监理部在质量控制方面,依据工程建设合同文件、设计文件、技术规范与质量检验标准，对施工前的准备工作进行检查，对施工过程中的工序与资源投入进行监督，在施工过程中以分项工程和工序过程为基础，对电气安装、设备安装及电缆沟等分部、分项工程通过巡视、检查、旁站、试验和验收等有效的措施和手段，对工程质量实行全面全过程监
7、督和控制，并进行施工质量的评价，使本建安工程合格率达95%以上。第三节：电缆沟及设备基础工程质量控制措施为控制电缆沟及设备基础工程的质量，有针对性地做好各项试验检查工作: 对电缆沟及设备基础的轴线、标高、垂直度及断面尺寸等尺寸，在审查施工单位测量放线资料的基础上，必要时由测量专业监理工程师进行复测。 对钢筋的型号、数量、直径、接头、位置、间距等采用对照施工图现场检查、量测手段检查。 模板的尺寸、性能、固定方式方法等对照模板设计，对架设后的模板进行现场检查，并用楔形塞尺检查模板缝宽度。第四节：低压配电及照明系统工程质量控制措施本工程使用功能齐全，电气负荷量较大,监理工作中必须抓住以下重难点：一、
8、低压配电及照明系统施工前；认真熟悉图纸,进行详尽的施工图会审，审核施工组织设计，对应用的材料，电缆、各类电气设备认真检查三证以保证材料、电缆及电气设备的产品质量。承包商应核实设计中提出的各项规定、措施是否合理和在实际操作中能否落实。二、认真检查安装工程所必须的先决条件是否已满足，主要项目包括建筑物土建工程基本按照设计完成，与土建工程相关的预埋件，预留孔施工完毕，主要材料、设备、施工机具、劳动力均已安排落实，且能满足施工。三、电气材料、设备的订货：本工程所采用的规格型号繁多的高低压柜、屏、箱、盘以及大量的管线、母线、槽架、电缆，应科学地分析、比较、解决好品牌、质量与价格的矛盾；作为监理，务必充分
9、理解业主意图，进行广泛的市场调查与咨询，以达到协助业主最终实现既安全可靠、满足功能需要又质优价廉的目的。高压电缆和低压电缆的材质经外观检查并见证抽样送检，其绝缘、耐压及泄漏试验必须合格。四、变压器、发电机容量及台数的确定，将对投资造价、使用功能和今后功能拓展有较大影响，监理应收集数据，复核其负载量，提出优化配置建议,在保证使用原则下，留有余地，避免今后增容。五、低压配电柜、集中式蓄电池配电箱、开关箱、电缆等电器设备控制设备的开箱检查，验收，设备基础检查，设备定位、调正及复查，设备安装完毕后搞好二次接线工作，然后进行调试校验，最后进行通电检验运行。六、严格实行监理巡视检查和旁站制度，并对电缆铺设
10、、设备安装作为监理重点，实行全方位监控，按规范、技术标准条、点逐条落实，重视每一个细节，争取一次调试、一次投运成功。七、屋面和外墙的防雷接地；卫生间等潮湿房间的等电位接地。第五节电气设备安装工程质量控制措施3基本规定3.1一般规定3.1.1建筑电气工程施工现场的质量管理，除应符合现行国家标准建筑工程施工质量验收统一标准GB503002001的3.0.1规定外，尚应符合下列规定:安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗；安装和调试用各类计量器具，应检定合格，使用时在有效期内。3.1.2除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等
11、部件；且严禁热加工开孔。3.1.3额定电压交流IkV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料；额定电压大于交流IkV,直流L5kV的应为高压电器设备、器具和材料。3.1.4电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。3.1.5建筑电气动力工程的空载试运行和建筑电气照明工程的负荷试运行，应按建筑电气工程施工质量验收规范(GB50303-2002)规定执行；建筑电气动力工程的负荷试运行，依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。3.1.6动力和照明工程的漏电保护装置应做模拟
12、动作试验。3.1.7接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。3.1.8高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定。3.1.9低压的电气设备和布线系统的交接试验，应符合建筑电气工程施工质量验收规范的规定。3.1.10送至建筑智能化工程变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。3.2主要设备、材料、成品和半成品进场验收3.2.1主要设备、材料、成品和半成
13、品进场检验结论应有记录，确认符合规范规定，才能在施工中应用。3.2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范和相关技术标准规定，才能在施工中应用。3.2.3依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。3.2.4进口电气设备、器具和材料进场验收，除符合规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。3.2.5经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。3.2.6变压器、箱式变电所、高压电器及电
14、瓷制品应符合下列规定：查验合格证和随带技术文件，变压器有出厂试验记录；外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。3.2.7高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出厂试验记录；外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。3.2.8柴油发电机组应符合下列规定：依据装箱单，核对主机、附件、专
15、用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；外观检查：有铭牌，机身无缺件，涂层完整。3.2.9电动机、电加热器、电动执行机构和低压开关设备等应符合下列规定：查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志；外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。3.2.10照明灯具及附件应符合下列规定：查验合格证，新型气体放电灯具有随带技术文件；外观检查：灯具涂层完整，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；对成套灯具的绝缘电阻、内部接线等性能进行现
16、场抽样检测。灯具的绝缘电阻值不小于2M,内部接线为铜芯绝缘电线，芯线截面积不小于0.5加2,橡胶或聚氯乙烯(PVC)绝缘电线的绝缘层厚度不小于0.6mmo对游泳池和类似场所灯具(水下灯及防水灯具)的密闭和绝缘性能有异议时，按批抽样送有资质的试验室检测。3.2.11开关、插座、接线盒和风扇及其附件应符合下列规定：查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志；外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配；对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：不同极性带电部件间的电气间隙和爬电距离不小于3mm；绝缘电阻值不小于5M
