1、集电线路巡视的主要内容一、检查沿线环境有无影响线路安全的下列情况1向线路设施射击、抛掷物体；2擅自在线路导线上接用电器设备；3攀登杆塔或在杆塔上架设电力线、通信线、广播线，以及安装广播喇叭；4利用杆塔拉线作起重牵引地锚，在杆塔拉线上栓牲畜，悬挂物件；5在杆塔内（不含杆塔与杆塔之间）或杆塔与拉线之间修建车道；6在杆塔拉线基础周围取土、打桩、钻探、开挖或倾倒酸、碱、盐及其他有害化学物品；7在线路保护区内兴建建筑物、烧窑、烧荒或堆放谷物、草料、垃圾、矿渣、易燃物、易爆物及其他影响供电安全的物品；8在杆塔上筑有危及供电安全的鸟巢以及有蔓藤类植物附生；9在线路保护区种植树木、竹子；10在线路保护区内进行

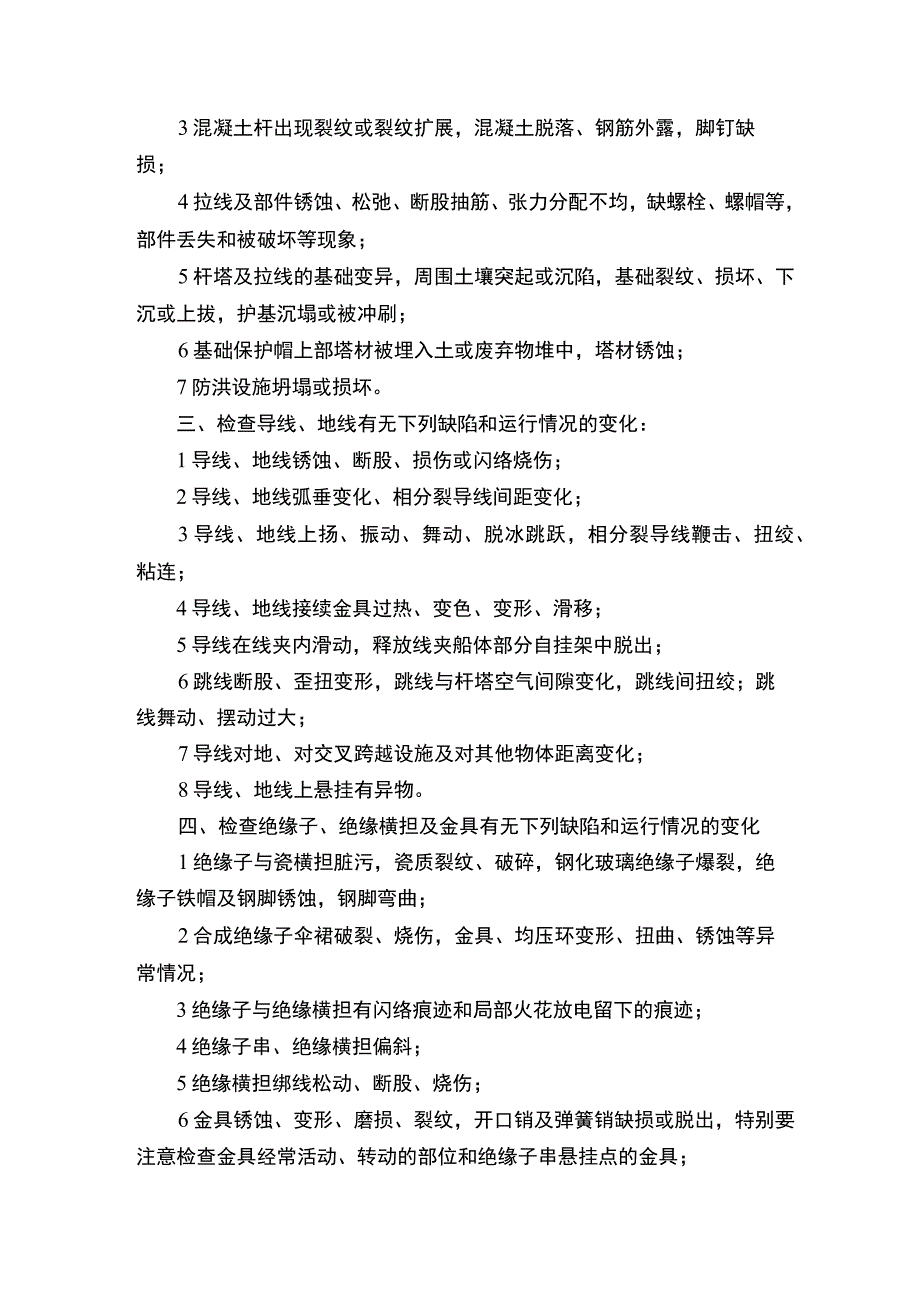

2、农田水利基本建设及打桩、钻探、开挖、地下采掘等作业；11在线路保护区内有进入或穿越保护区的超高机械；12在线路附近有危及线路安全及线路导线风偏摆动时，可能引起放电的树木或其他设施；13在线路附近（约300m区域内）施工爆破、开山采石、放风筝;14线路附近河道、冲沟的变化，巡视、维修时使用道路、桥梁是否损坏。二、检查杆塔、拉线和基础有无下列缺陷和运行情况的变化：1塔倾斜、横担歪扭及杆塔部件锈蚀变形、缺损；2杆塔部件固定螺栓松动、缺螺栓或螺帽，螺栓丝扣长度不够，抑焊处裂纹、开焊、绑线断裂或松动；3混凝土杆出现裂纹或裂纹扩展，混凝土脱落、钢筋外露，脚钉缺损；4拉线及部件锈蚀、松弛、断股抽筋、张力分配
3、不均，缺螺栓、螺帽等，部件丢失和被破坏等现象；5杆塔及拉线的基础变异，周围土壤突起或沉陷，基础裂纹、损坏、下沉或上拔，护基沉塌或被冲刷；6基础保护帽上部塔材被埋入土或废弃物堆中，塔材锈蚀；7防洪设施坍塌或损坏。三、检查导线、地线有无下列缺陷和运行情况的变化：1导线、地线锈蚀、断股、损伤或闪络烧伤；2导线、地线弧垂变化、相分裂导线间距变化；3导线、地线上扬、振动、舞动、脱冰跳跃，相分裂导线鞭击、扭绞、粘连；4导线、地线接续金具过热、变色、变形、滑移；5导线在线夹内滑动，释放线夹船体部分自挂架中脱出；6跳线断股、歪扭变形，跳线与杆塔空气间隙变化，跳线间扭绞；跳线舞动、摆动过大；7导线对地、对交叉跨

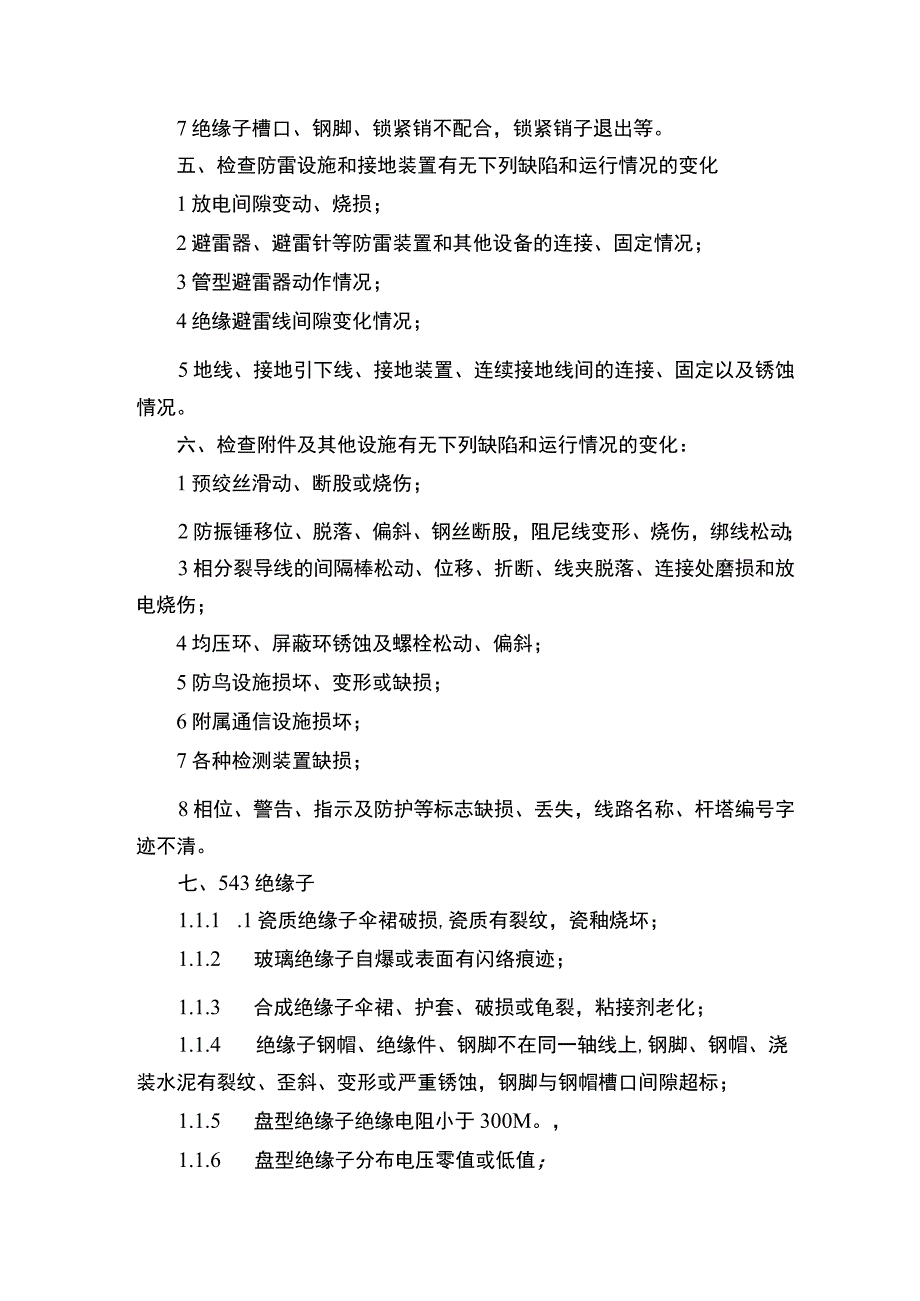

4、越设施及对其他物体距离变化；8导线、地线上悬挂有异物。四、检查绝缘子、绝缘横担及金具有无下列缺陷和运行情况的变化1绝缘子与瓷横担脏污，瓷质裂纹、破碎，钢化玻璃绝缘子爆裂，绝缘子铁帽及钢脚锈蚀，钢脚弯曲；2合成绝缘子伞裙破裂、烧伤，金具、均压环变形、扭曲、锈蚀等异常情况；3绝缘子与绝缘横担有闪络痕迹和局部火花放电留下的痕迹；4绝缘子串、绝缘横担偏斜；5绝缘横担绑线松动、断股、烧伤；6金具锈蚀、变形、磨损、裂纹，开口销及弹簧销缺损或脱出，特别要注意检查金具经常活动、转动的部位和绝缘子串悬挂点的金具；7绝缘子槽口、钢脚、锁紧销不配合，锁紧销子退出等。五、检查防雷设施和接地装置有无下列缺陷和运行情况的
5、变化1放电间隙变动、烧损；2避雷器、避雷针等防雷装置和其他设备的连接、固定情况；3管型避雷器动作情况；4绝缘避雷线间隙变化情况；5地线、接地引下线、接地装置、连续接地线间的连接、固定以及锈蚀情况。六、检查附件及其他设施有无下列缺陷和运行情况的变化：1预绞丝滑动、断股或烧伤；2防振锤移位、脱落、偏斜、钢丝断股，阻尼线变形、烧伤，绑线松动；3相分裂导线的间隔棒松动、位移、折断、线夹脱落、连接处磨损和放电烧伤；4均压环、屏蔽环锈蚀及螺栓松动、偏斜；5防鸟设施损坏、变形或缺损；6附属通信设施损坏；7各种检测装置缺损；8相位、警告、指示及防护等标志缺损、丢失，线路名称、杆塔编号字迹不清。七、543绝缘子
6、1.1.1 .1瓷质绝缘子伞裙破损,瓷质有裂纹，瓷釉烧坏；1.1.2 玻璃绝缘子自爆或表面有闪络痕迹；1.1.3 合成绝缘子伞裙、护套、破损或龟裂，粘接剂老化；1.1.4 绝缘子钢帽、绝缘件、钢脚不在同一轴线上,钢脚、钢帽、浇装水泥有裂纹、歪斜、变形或严重锈蚀，钢脚与钢帽槽口间隙超标；1.1.5 盘型绝缘子绝缘电阻小于300M。，1.1.6 盘型绝缘子分布电压零值或低值；1.1.7 缘子的锁紧销不符合锁紧试验的规范要求；1.1.8 绝缘横担有严重结垢、裂纹，瓷釉烧坏、瓷质损坏、伞裙破损；1.1.9 直线杆塔的绝缘子串顺线路方向的偏斜角（除设计要求的预偏外）大于7.5oz且其最大偏移值大于300
7、mm,绝缘横担端部偏移大于100mm;1.1.101.1.10.1 发生变形、锈蚀、烧伤、裂纹，金具连接处转动不灵活,磨损后的安全系数小于2.0（即低于原值的80%）;5.442防振锤、阻尼线、间隔棒等防振金具发生位移；5.4.43屏蔽环、均压环出现倾斜与松动；5.4.5接续金具出现下列任一情况：5.4.5.1 外观鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度不符合有关规程要求；5.4.5.2 接续金具温度高于导线温度10z跳线联板温度高于导线温度10;5.453接续金具的电压降比同样长度导线的电压降的比值大于1.2;5.4.5.4接续金具过热变色或连接螺栓松动；5A5.5接续金具探伤发现金具内
8、严重烧伤、断股或压接不实（有抽头或位移）。5.4.6接地装置：接地装置出现下列任一情况：5.4.6.1接地电阻大于设计规定值；5A6.2接地引下线断开或与接地体接触不良；5.4.6.3接地装置外露或腐蚀严重，被腐蚀后其导体截面低于原值的80%。547导、地线弧垂5.4.7.1一般情况下设计弧垂允许偏差：IlOkV及以下线路为6%、-2.5%,而导、地线弧垂超过上述偏差值；547.2一般情况下各相间弧垂允许偏差最大值：QlOkV及以下线路为20Omm）而导、地线相间弧垂超过允许偏差最大值；5.4.7.4导线的对地距离及交叉距离不符合的要求。泄密者主演：吴镇宇/张智霖/余诗曼猫眼电影演出广告购买七
9、、巡视规定53.9.1线路发生故障时，不论重合是否成功，均应及时组织故障巡视，必要时需登杆塔检查。巡视中，巡线员应将所分担的巡线区段全部巡视完，不得中断或遗漏。发现故障点后应及时报告，重大事故应设法保护现场。对所发现的可能造成故障的所有物件应搜集，并对故障现场情况做好详细记录，以作为事故分析的依据和参考。5.4集电线路的异常处理：设备运行状况超过下述各条标准或出现下述各种不应出现的情况时，应进行处理。5.4.1 杆塔与基础5.4.1.1 杆塔基础表面水泥脱落、钢筋外露、装配式基础锈蚀、基础周围环境发生不良变化；5.4.1.2 杆塔的倾斜、横担的歪斜程度超过表1的规定；表1杆塔倾斜、横担歪斜最大
10、允许值类别钢筋混凝土杆杆塔倾斜度（包括挠度）1.5%横担歪斜度1.0%5.4.1.3 钢筋混凝土杆保护层腐蚀脱落、钢筋外露,普通钢筋混凝土杆有纵向裂纹、横向裂纹，缝隙宽度超过0.2mm,预应力钢筋混凝土杆有裂缝；5.4.1.4 拉线棒锈蚀后直径减少2mm4mm;5.4.1.5 镀锌钢绞线拉线断股，镀锌层锈蚀、脱落。5.4.2 导线与地线5.4.2.1 导、地线由于断股、损伤减少截面的处理标准按表2的规定；表2导线、地线断股损伤减少截面的处理处理方法损伤缠绕或护线预绞用补修管或补修切断重接丝情况线别预绞丝补修钢芯铝绞线断股损伤截面不断股损伤截面占铝股或合L钢芯断股超过铝股或合金金股总面积7%25
11、%钢芯铝合金绞股总面积7%2.断股损伤截面超过线铝股或合金股总面积25%注：如断股损伤减少截面虽达到切断重接的数值，但确认采用新型的修补方法能恢复到原来强度及载流能力时，亦可采用该补修方法进行处理，而不作切断重接处理。5A2.2导、地线表面腐蚀、外层脱落或呈疲劳状态，应取样进行强度试验。若试验值小于原破坏值的80%,应换线。5.4.3 绝缘子5.43.1 瓷质绝缘子伞裙破损，瓷质有裂纹，瓷釉烧坏；5.43.2 玻璃绝缘子自爆或表面有闪络痕迹；5A3.3合成绝缘子伞裙、护套、破损或龟裂，粘接剂老化；5.43.4 绝缘子钢帽、绝缘件、钢脚不在同一轴线上，钢脚、钢帽、浇装水泥有裂纹、歪斜、变形或严重
12、锈蚀，钢脚与钢帽槽口间隙超标；5.43.5 盘型绝缘子绝缘电阻小于300M,5.43.6 盘型绝缘子分布电压零值或低值；5.43.7 绝缘子的锁紧销不符合锁紧试验的规范要求；5.43.8 绝缘横担有严重结垢、裂纹，瓷釉烧坏、瓷质损坏、伞裙破损；5.43.9 直线杆塔的绝缘子串顺线路方向的偏斜角（除设计要求的预偏外）大于7.5。，且其最大偏移值大于300mm,绝缘横担端部偏移大于100mm;5.43.105.43.10.1 发生变形、锈蚀、烧伤、裂纹，金具连接处转动不灵活，磨损后的安全系数小于2.0（即低于原值的80%）;5.43.10.2 锤、阻尼线、间隔棒等防振金具发生位移；5.4A3屏蔽环
13、、均压环出现倾斜与松动；5.4.5 接续金具出现下列任一情况：5.4.5.1 外观鼓包、裂纹、烧伤、滑移或出口处断股，弯曲度不符合有关规程要求；5A5.2接续金具温度高于导线温度10,跳线联板温度高于导线温度10;5A5.3接续金具的电压降比同样长度导线的电压降的比值大于1.2;5A5.4接续金具过热变色或连接螺栓松动；5A5.5接续金具探伤发现金具内严重烧伤、断股或压接不实（有抽头或位移）。5.4.6 接地装置：接地装置出现下列任一情况：5.4.6.1 接地电阻大于设计规定值；5A6.2接地引下线断开或与接地体接触不良；5.4.6.3 接地装置外露或腐蚀严重，被腐蚀后其导体截面低于原值的80%。547导、地线弧垂5.4.7.1一般情况下设计弧垂允许偏差：11OkV及以下线路为6%、-2.5%,而导、地线弧垂超过上述偏差值；547.2一般情况下各相间弧垂允许偏差最大值：QlOkV及以下线路为20Omrn）而导、地线相间弧垂超过允许偏差最大值；5.47.4导线的对地距离及交叉距离不符合的要求。来源：风电业主技术联盟交流群
