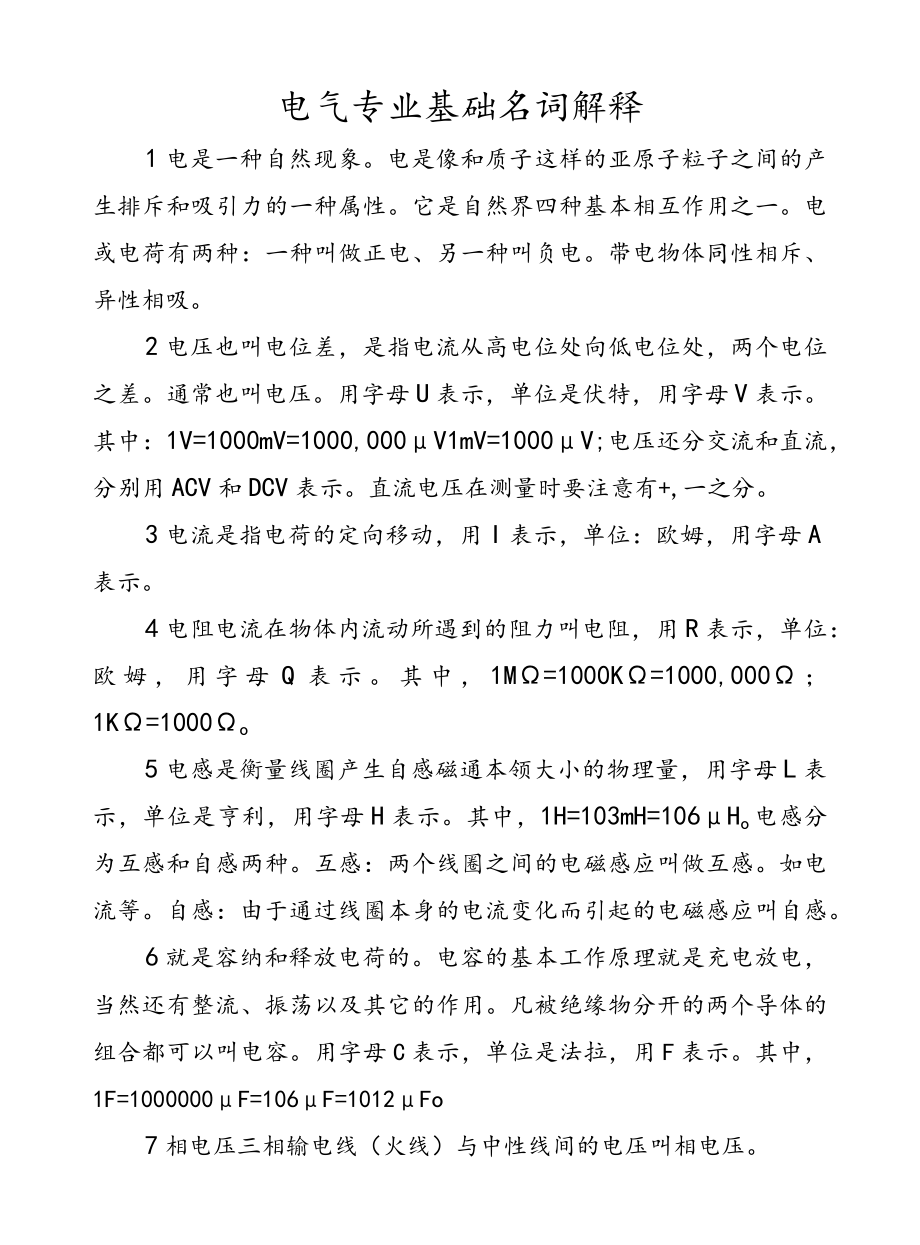

1、电气专业基础名词解释1电是一种自然现象。电是像和质子这样的亚原子粒子之间的产生排斥和吸引力的一种属性。它是自然界四种基本相互作用之一。电或电荷有两种：一种叫做正电、另一种叫负电。带电物体同性相斥、异性相吸。2电压也叫电位差，是指电流从高电位处向低电位处，两个电位之差。通常也叫电压。用字母U表示，单位是伏特，用字母V表示。其中：1V=1000mV=1000,000V1mV=1000V;电压还分交流和直流，分别用ACV和DCV表示。直流电压在测量时要注意有+,一之分。3电流是指电荷的定向移动，用I表示，单位：欧姆，用字母A表示。4电阻电流在物体内流动所遇到的阻力叫电阻，用R表示，单位：欧姆，用字母

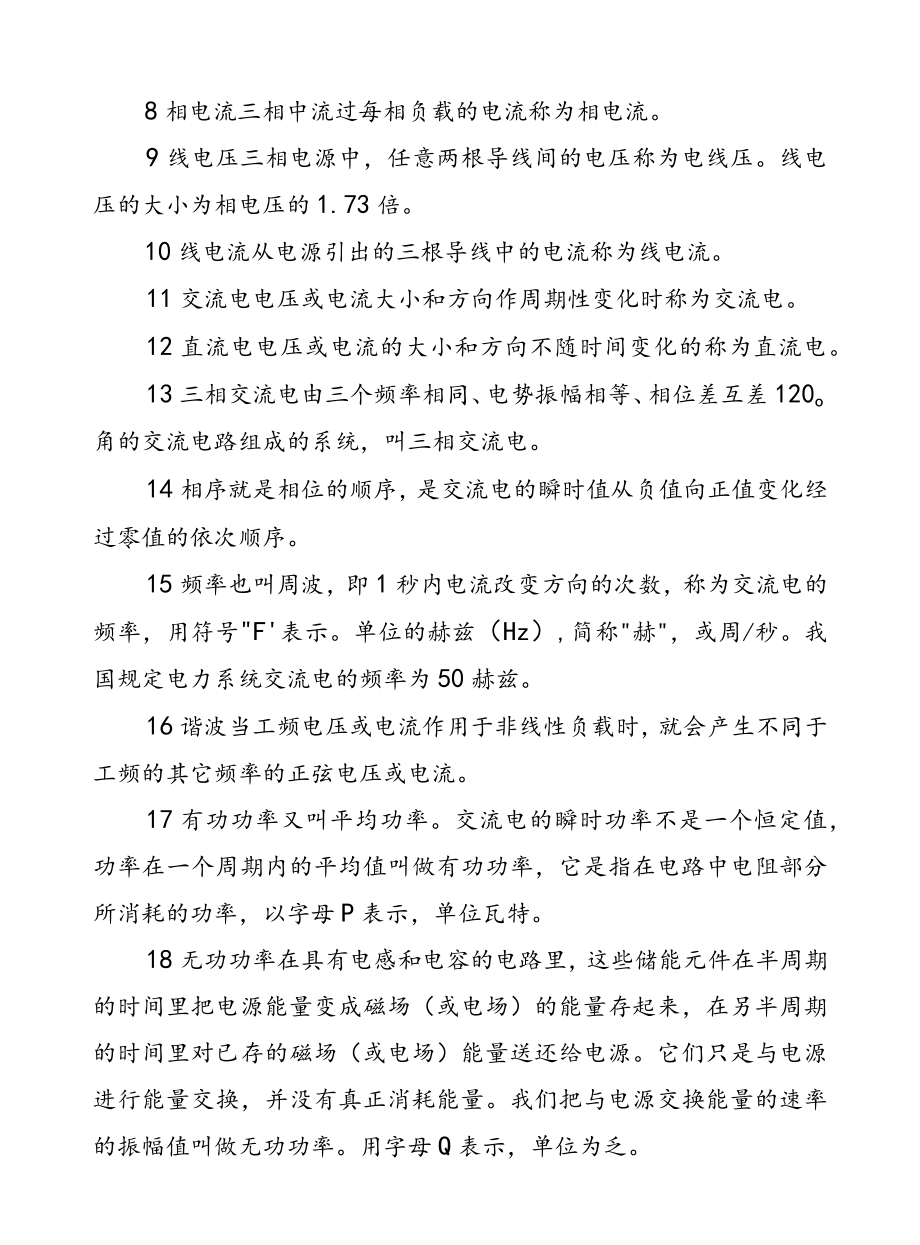

2、Q表示。其中，1M=1000K=1000,000；1K=1000o5电感是衡量线圈产生自感磁通本领大小的物理量，用字母L表示，单位是亨利，用字母H表示。其中，1H=103mH=106Ho电感分为互感和自感两种。互感：两个线圈之间的电磁感应叫做互感。如电流等。自感：由于通过线圈本身的电流变化而引起的电磁感应叫自感。6就是容纳和释放电荷的。电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。凡被绝缘物分开的两个导体的组合都可以叫电容。用字母C表示，单位是法拉，用F表示。其中，1F=1000000F=106F=1012Fo7相电压三相输电线（火线）与中性线间的电压叫相电压。8相电流三相
3、中流过每相负载的电流称为相电流。9线电压三相电源中，任意两根导线间的电压称为电线压。线电压的大小为相电压的1.73倍。10线电流从电源引出的三根导线中的电流称为线电流。11交流电电压或电流大小和方向作周期性变化时称为交流电。12直流电电压或电流的大小和方向不随时间变化的称为直流电。13三相交流电由三个频率相同、电势振幅相等、相位差互差120o角的交流电路组成的系统，叫三相交流电。14相序就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。15频率也叫周波，即1秒内电流改变方向的次数，称为交流电的频率，用符号F表示。单位的赫兹（Hz）,简称赫，或周/秒。我国规定电力系统交流电的频
4、率为50赫兹。16谐波当工频电压或电流作用于非线性负载时，就会产生不同于工频的其它频率的正弦电压或电流。17有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，以字母P表示，单位瓦特。18无功功率在具有电感和电容的电路里，这些储能元件在半周期的时间里把电源能量变成磁场（或电场）的能量存起来，在另半周期的时间里对已存的磁场（或电场）能量送还给电源。它们只是与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量的速率的振幅值叫做无功功率。用字母Q表示，单位为乏。19视在功率在具有电阻和电抗的电路内，电压与电流的乘积叫

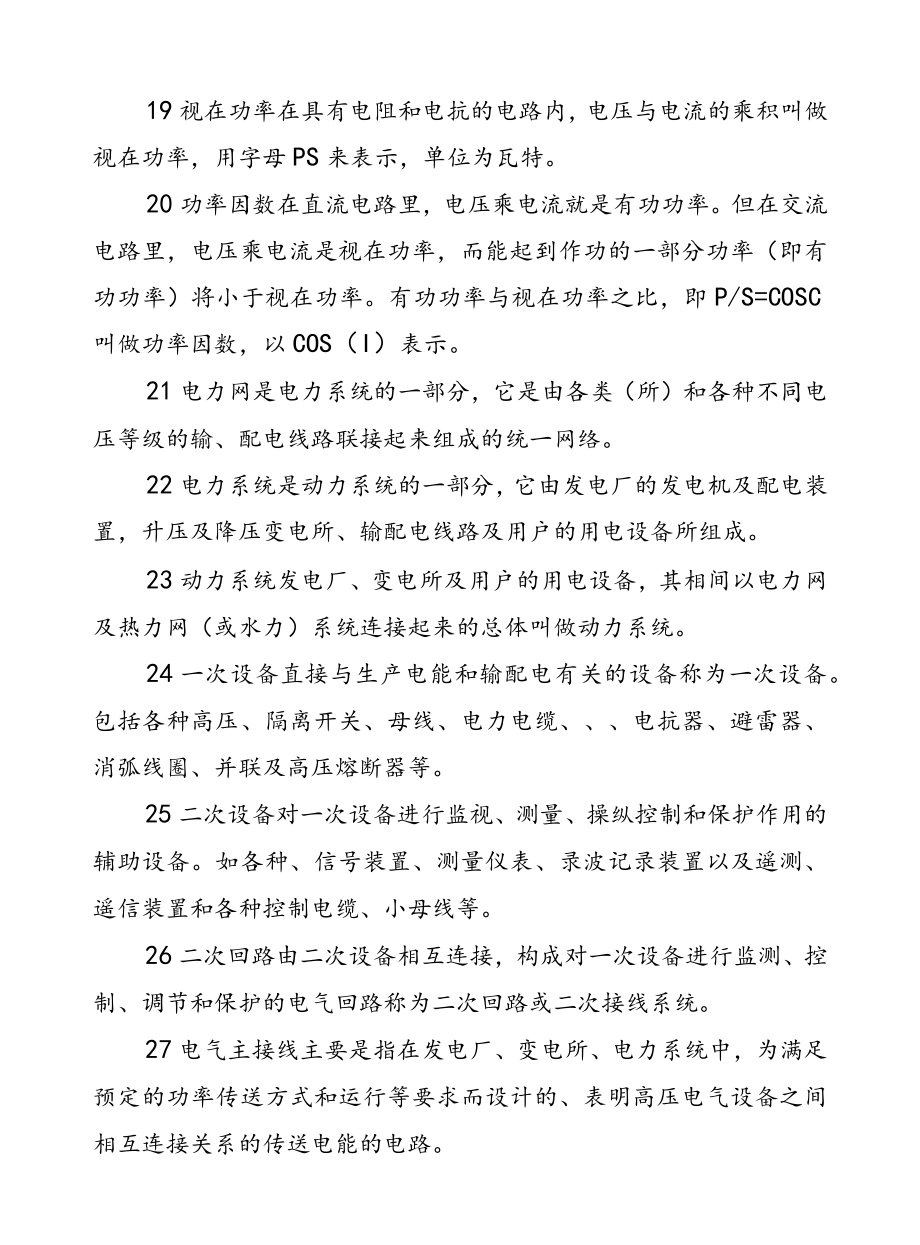

5、做视在功率，用字母PS来表示，单位为瓦特。20功率因数在直流电路里，电压乘电流就是有功功率。但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。有功功率与视在功率之比，即P/S=COSC叫做功率因数，以COS（I）表示。21电力网是电力系统的一部分，它是由各类（所）和各种不同电压等级的输、配电线路联接起来组成的统一网络。22电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。23动力系统发电厂、变电所及用户的用电设备，其相间以电力网及热力网（或水力）系统连接起来的总体叫做动力系统。24一次设备直接
6、与生产电能和输配电有关的设备称为一次设备。包括各种高压、隔离开关、母线、电力电缆、电抗器、避雷器、消弧线圈、并联及高压熔断器等。25二次设备对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。26二次回路由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。27电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。28核相是指用仪表或其他手段核对两电源或环路相位、相序是否相同
7、。29定相是指新建、改建的线路或变电站在投运前，核对三相标志与运行系统是否一致。30击穿电压绝缘介质击穿时，施加在介质两端的电压称为击穿电压。31跨步电压系指人站立在地面上具有不同对地电压的两点，在人的两脚之间所承受的电压差。最大的跨步电压出现在离接地体的地面水平距离0.8m处与接地体之间。32接触电压系指人体同时接触具有不同电位的两处，在人体内有电流通过。人体构成电流回路的一部分，这时加在人体两点之间的电压称谓接触电压。33内部过电压是由于操作、事故或其他原因引起系统的状态发生突然变化将出现从一种稳定状态转变为另一种稳定状态的过渡过程，在这个过程中可能对系统有危险的过电压。这些过电压是系统内
8、电磁能的振荡和积聚集引起的，所以叫内部过电压。34操作过电压因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压。35谐振过电压因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。36工作接地是为了保证电力系统正常运行所需要的接地。例如中性点直接接地系统中的变压器中性点接地，其作用是稳定电网对地电位，从而可使对地绝缘降低。37防雷接地是针对防雷保护的需要而设置的接地。例如避雷针（线）、避雷器的接地，目的是使雷电流顺利导入大地，以利于降低雷过电压，故又称为过电压保护接地。38保护接地也称安全接地，是为了
9、人身安全而设置的接地，即电气设备的外壳（包括电缆皮）必须接地，以防外壳带电危及人身安全。39仪控接地发电厂的热力控制系统、数据采集系统、计算机监控系统、晶体管或微机型继电保护系统和远动通信系统等，为了稳定电位、防止干扰而设置的接地。仪控接地亦称电子系统接地。40保护接零在中性点接地系统中，把电气设备的金属外壳、框架等与中性点引出中线相连接，同样也是保护人身安全的重要措施。41接地电阻是指电流经接地体进入大地并向周围扩散时所遇到的电阻。42中性点位移在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。但如果三相负载不对称，且无中性线或中性线阻抗
10、较大，那么中性点就会出现电压，这种现象称为中性点位移现象。43小电流接地系统中性点不接地或经消弧线圈接地。44大电流接地系统中性点直接接地的系统。45短路三相电路中，相与相和相与地之间经小阻抗或直接连接，从而导致电路中的电流剧增，这种现象叫做短路。46感应电动势穿过导电回路所围绕的面积内的磁通量发生变化时，在该回路中产生的电动势或当导线切割磁力线时在导线两端产生的电动势。47电枢反应当没有电枢电流时，气隙主磁场由励磁电流单独产生，当有电枢电流时，气隙主磁场便由励磁电流的磁场与电枢电流的磁场共同叠加而成。电枢电流对主磁场的这种影响，叫电枢反应。48吸收比对绝缘试品加直流电压后60秒和15秒的电阻
11、之比。49电弧点火花的大量汇集形成电弧。50继电器启动电流能使继电器动作的最小电流值。51电流继电器以反应接入继电器线圈电流大小决定其动作与否的继电器称为电流继电器。52电压继电器以反应加入电压高低决定其动作与否的继电器。53快速继电器一般指继电器动作时间小于10毫秒的继电器。54主保护满足系统稳定和设备安全要求，能以最快速度、有选择地切除被保护设备和线路故障的保护。55后备保护当主保护或开关拒动时，用来切除故障的保护。后备保护可分为远后备保护和近后备保护两种。56远后备保护当主保护或开关拒动时，由相邻电力设备或线路的保护来实现后备的保护。57近后备保护当主保护拒动时，由本电力设备或线路的另一
12、套保护来实现的后备保护；当开关拒动时，由开关失灵保护来实现后备保护。58辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的较为简单的保护。59异常运行保护是反应被保护电力设备或线路异常运行状态的保护。60速断保护不加时限，只要电流达到整定值就可瞬时动作的保护。61差动保护是利用电气设备故障时电流变化而达到启动的保护。62零序保护反应电力系统接地故障所特有的零序电流和零序电压电气量的保护。63距离保护反应故障点至保护安装处距离的一种保护装置。64距离保护的时限特性距离保护一般都作成三段式，第1段的保护范围一般为被保护线路全长的80%85%,动作时间t1为保护装置的固有动作
13、时间。第Il段的保护范围需与下一线路的保护定值相配合，一般为被保护线路的全长及下一线路全长的30%40%,其动作时限tIl要与下一线路距离保护第1段的动作时限相配合，一般为0.5s左右。第Ill段为后备保护，其保护范围较长，包括本线路和下一线路的全长乃至更远,其动作时限tIll按阶梯原则整定。65复合电压起动的过电流保护是在过电流保护的基础上,加入由一个负序电压继电器和一个接在相间电压上的低电压继电器组成的复合电压起动元件构成的保护。只有在电流测量元件及电压起动元件均动作时，保护装置才能动作于跳闸。66开关失灵保护当系统发生故障，故障元件的保护动作而其开关操作失灵拒绝跳闸时，通过故障元件的保护
14、作用其所在母线相邻开关跳闸，有条件的还可以利用通道，使远端有关开关同时跳闸的保护或接线称为开关失灵保护。开关失灵保护是近后备”中防止开关拒动的一项有效措施。67定时限过电流保护为了实现过电流保护的动作选择性,各保护的动作时间一般按阶梯原则进行整定。即相邻保护的动作时间，自负荷向电源方向逐级增大，且每套保护的动作时间是恒定不变的，与短路电流的大小无关。68反时限过电流保护是指动作时间随短路电流的增大而自动减小的保护。使用在输电线路上的反时限过电流保护，能更快的切除被保护线路首端的故障。69自动重合闸当线路发生故障，断路器跳闸后，能够不用人工操作而进行自动重新合闸的装置。重合闸分单相和综合重合闸。
15、70综合重合闸其功能是：单相故障跳单相，不成功跳三相；相间故障跳三相，三相重合，不成功跳三相。71重合闸后加速重合闸于永久性故障上，保护装置再次无时限动作跳开断路器并不在进行重合闸，叫重合闸后加速。72电力系统振荡由于发电厂引出线或线路开关故障、跳闸等原因，使电力系统动态稳定受到破坏引起频率表指示异常,负荷表、电压表大幅度摆动的不稳定现象。73 ATS厂用电源自动快速切换装置。74 AVC自动电压控制。75 AGC自动发电控制。76 BZT备用电源自投装置。77 BHJ综合保护装置。78 PC动力中心。79 MCC控制中心。80UPS交流不停电电源。81 ECS电气厂用电电监控系统。82 ASS自动同期装置。83 NCS网络控制系统。84 PSS电力系统稳定器。85 GIS六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备(GasInsuIatedSwitchgear)简称GIS,GlS组合电器是由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件等单元，封闭在接地的金属体内组成。其内部充有一定压力并有优异灭弧和绝缘能力的SF6气体。由于GlS既封闭又组合，故占地面积小，占用空间少，基本不受外界环境影响，不产生噪声和无线电干扰，运行安全可靠，且维护工作量少。86 VAMP电弧光保护。87分散控制系统。88 SCS顺序控制系统。89 DAS数据采集系统。
