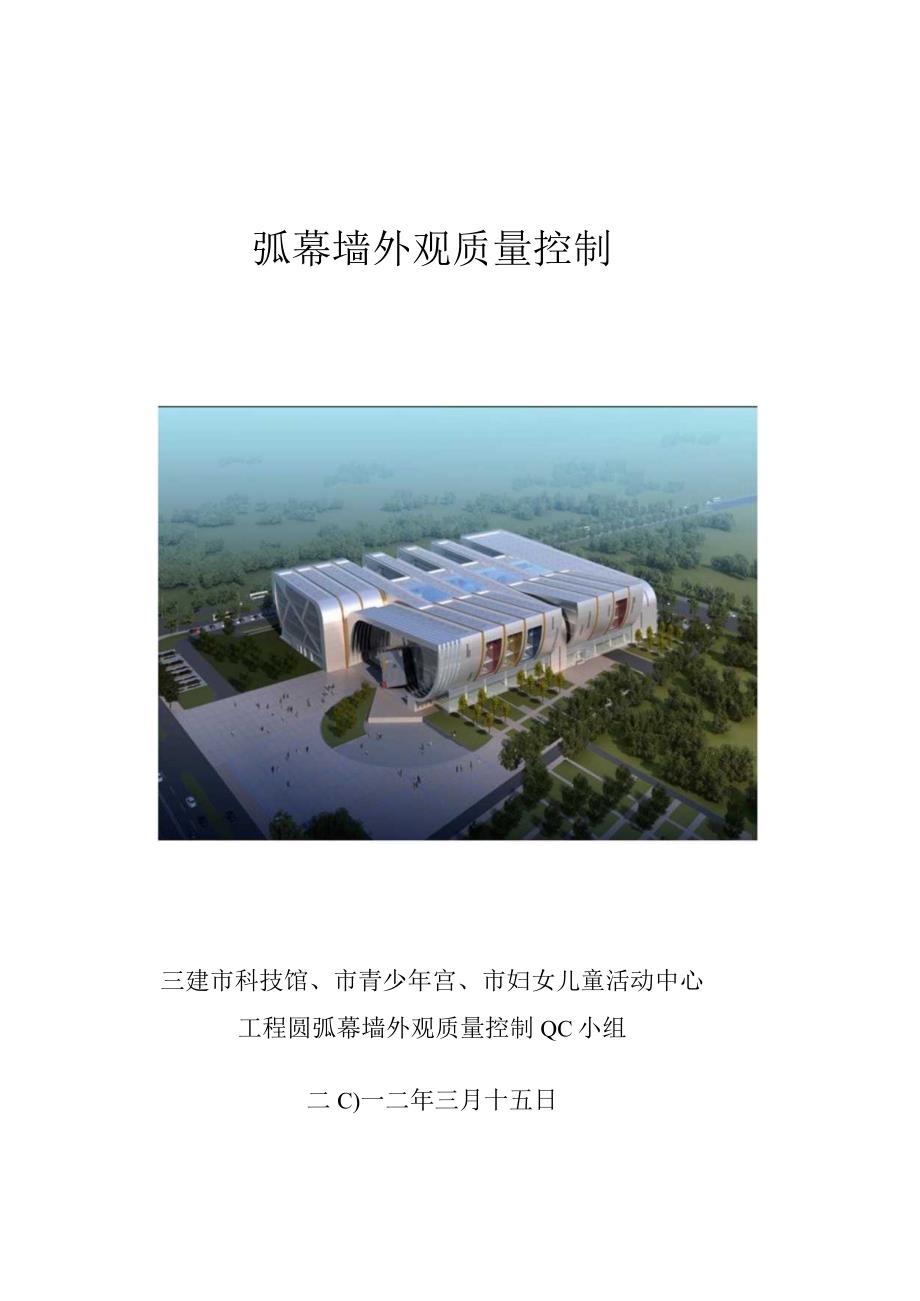

1、弧幕墙外观质量控制三建市科技馆、市青少年宫、市妇女儿童活动中心工程圆弧幕墙外观质量控制QC小组二C)一二年三月十五日1、I)I1日J)I3、UT4、现状调查5、目标角定与可行性分析6、要因分析(原因分析)7、【大I8、1寸9、又寸111、ZaJ1、课题简介市科技馆、市青少年宫、市妇女儿童活动中心工程位于市太白大道与印山西路交口东南角，是省及市重点工程。本工程为地下一层地面五层框架结构局部钢结构的建筑，总建筑面积约50000mj,最大建筑高度23.45m。木工程幕墙装饰面积大，工作面多涵盖各个工作，特别外装要与内装相互配合，工期紧且外幕墙造型复杂多为圆弧形铝板幕墙。2、QC小组概括2.1QC小组
2、简介课题名称圆弧幕墙外观质量控制小组名称三建市科技馆、市青少年宫、市妇女儿童活动中心工程圆弧幕墙外观质量控制QC小组小组活动时间2011年3月一2012年3月小组成立时间2011年3月课题类型现场型课题注册时间2011年3月小组注册号AHSJ-QC-009-2011组长王兴明小组人数10人活动频次1 .每周定期活动一次及不定期活动2 .坚持出勤现场解决问题活动周期365天QC教育时间40小时以上2.2小组成员介绍三建市科技馆、市青少年宫、市妇女儿童活动中心工程圆弧幕墙外观质量控制QC小组成立于2011年3月，组长由王兴明担任。序号姓名性别年龄职务职称1男43组长高工2男43副组长高工3男55副
3、组长工程师4男45组员工程师5男42组员工程师6女33组员工程师7男36组员工程师8男25组员助工9男27组员助工10女29组员工程师制表人：胡淼：制表时间：2012.32.3QC小组活动计划活动内容活动时间P选题理由2011年3月1口3月2日现状调查2011年3月2日3月11日确定目标2011年3月11日3月12日原因分析2011年3月13日3月16日要因确定2011年3月17日3月180制定对策2011年3月18日3月20日D实施对策2011年3月20日12月30日C效果检查2011年12月31日2012年1月20日A巩固措施2012年1月21日2月10日总结2012年2月11日2月20日
4、3、选题理由 理由一：圆弧形铝板幕墙高度约23.45m,不同高度，不同位置弧度要求不同，外立面铝板安装、胶缝、打密封胶等工序交接施工多，质量控制难度大，稍有不慎，施工达不到外观质量要求，不能满足外立面造型整体美观效果。 理由二：由于铝板面板几何形态复杂，弧面质量控制难度，根据国家建筑工程装饰工程施工质量验收规范中的规定，铝板幕墙立面造型、立面分格，板面固定、缝隙平顺、深度、铝板边缘等项目验收时必须合格小组成员经过研究，最终决定从圆弧幕墙外观质量为切入点，在细部上下功夫。鉴于上述理由，选择了“大面积圆弧铝板幕墙外观施工质量控制”这个课题。4、现状调查大面积圆弧铝板幕墙因其特殊用材和独特的建筑造型
5、效果，在建筑装饰中逐渐得到了广泛的应用。它的设计主要考虑了建筑外观独特造型，这一方面要设计来保证，另一方面则由施工来体现，因此施工质量的优劣将直接影响铝板圆弧幕墙的性能体现。如何解决好施工中出现的问题，提高工程质量是本次QC小组讨论的中心内容。根据调查以往我单位收集的分项质量评定表及实地了解的情况进行了归纳汇总，对我公司及其他装饰公司施工的圆弧形铝板幕墙工程进行了走访并展开现状调查如下表：铝板幕墙外观质量缺陷调查表序号施工影响因素检查点数不合格点数合格点合格率1铝板幕墙表面平整度401822552铝板尺寸偏差4037703铝合金龙骨弯曲度偏差4028804焊接质量4055505密封胶40288
6、0合计200304937.5小组对铝板圆弧幕墙工程存在的不合格现象进行了统计如下表:序号调查项目频数累计频数频率%累计频率先1铝板幕墙表面平整度404043.4843.482铝板饰面尺寸偏差347436.9680.433铝合金龙骨不满足圆弧要求7817.6188.044焊缝打磨处理6876.5295.565分格缝嵌缝注胶4914.3598.916其它1921.081007合计92100100合格率=I00-(30200)%=85%通过排列图可以直观的看出：铝板幕墙表面平整度安装质量问题和铝板尺寸偏差问题是影响圆弧形铝板幕墙施工质量的主要问题。铝板安装质量问题累计频率为80.44%,是造成的主要
7、因素，是我们的主攻方向。5、目标确定与可行性分析5.1 目标确定小组成员经过详细的调查、分析、论证，于2012年3月12日制定了铝板圆弧幕墙施工质量目标：定性目标：铝板圆弧幕墙表而平整、，铝板尺寸一致，立面分格缝直线度顺直、清晰,外立面观感效果好。定量目标：铝板幕墙施工质量实测合格率从原62.5%上升到92.5%以上合格率上升10.5%的理由：将圆弧幕墙表面平整度缺陷频数从现状18降低到5,铝板尺寸偏差缺陷频数从现状3降低到1,将铝合金龙骨弯曲度偏差缺陷频数从现状2降低到1,将焊接质量缺陷频数从现状5降低到1,将密封胶缺陷频数从现状2降低到1,总缺陷频数从现状30降低到9,合格率=IOo-(9
8、200)%=95.5%,如下表所示。序号施工影响因素检查点数不合格点数合格点合格率1铝板幕墙表面平整度4053587.52铝板尺寸偏差4013997.53铝合金龙骨湾曲度偏差4013997.74焊接质量4013997,55密封胶4013997.5合计200919195.5设定目标示意图5.2 目标可行性分析力公司领导质量意识强，长期支持企业开展QC活动，对本次QC活动极力支持，并建立了激励机制，小组成员参与意识强,积极性高项目部成员具备良好的技术素质，有强烈的社会责任感，所性施工的工程多次获得市优、省优小组成员通过现场调查，对主要问题已有所了解，有信心搞好这次QC活动根据现状调查“铝板安装过程
9、中平整度问题”是造成圆弧形铝板幕墙施工质量不合格的主要问题，如果把这个问题全部解决，外墙铝板幕墙外观质量合格率就能提高到95.5%,能够达到QC预定目标。结论：通过分析大家一致认为，我们Qe小组一定能实现目标！6、原因分析通过现状调查，小组成员找出了造成圆弧铝板幕墙施工质量主要问题，即1、圆弧铝板幕墙平整度问题；2、铝板饰面尺寸偏差。为此，小组全体成员经过分工，从以上两个影响方面落实原因,多次进行会议讨论，结合试验情况，采用头脑风暴法画出关联图进行原因分析，找出末端因素。注：打“”为末端因素制图人：胡淼时间：2011.3.207、要因确认通过分析原因得出以下八个末端因素，小组成员针对每个因素进
10、行了分析，并制定了要因确认计划表序号末端原因确认内容确认方法标准或要求负责人完成日期1项目部缺少考核对管理人员未实行月考核制度。各管理人员按标准、按岗位进月考核。在考核90分以上者，上榜表彰。2011.5.3日前2仪器未经校准检查其仪器检测报告每台仪器进行测设，检查其误差每台仪器度量检测单位进行精度校准2011.4.1日前3铝板尺寸偏差各部位设计的尺寸与加工尺寸偏差尺量，铝板加工尺寸值不得大于5mm2011.5.1日前4装饰工人技术水平进行理论和实践知识考核合格，上岗考核分数均在90分以上2011.5.1日前5高空作业困难由于是外墙呈.圆弧状，距地面高为23.45m。设计图纸表述在确保安全的条
11、件下，进行施工2011.4.28日前6工人质量意识淡薄铝板与铝板间接缝宽度偏差过大用钢尺检查金属幕墙工程检验批质量验收记录2011.9.29日前7铝板幕墙外观质量的平整度操作难度大影响因素多金属幕墙工程检验批质量验收记录2011.5.1日前8项目部缺少施工管理经验圆弧幕墙外观质量控制及节点多设计图纸建筑装饰装修工程质量验收规范GB50210-20012011.3.20日前要因确认根据铝合金水平遮阳板施工质量问题关联图，我们QC小组对八条末端因素逐条进行分析,确认要因如下：（1）项目部缺少施工管理经验圆弧外墙铝板幕墙面板都经过弯圆处理，对如此大面积复杂的幕墙装饰工程我单位施工为数不多，对QC小组
12、的所有成员来说是一个新的挑战。工序交接，质量控制及节点处理乃至任意一个细小的环节发生失误都极有可能给质量和下道工序的顺利进行带来困难结论：非要因确认时间：2011.3.17确认人：全体QC小组成员（2）项目部缺少考核本项目对管理人员未实行月考核制度，各岗位标准不一，考核结果未与工资直接挂钩。发现问题后，各管理人员进行月度考核，月考核成绩均在90分以上，且管理人员自身素质较高，又为QC小组成员。结论：非要因确认时间：2006.3.17确认人：全体QC小组成员（3）仪器未经校准项目部对控制铝板圆弧幕墙轴线及垂直度所使用的经纬仪和水准仪精度要求很高，每台仪器都事先到仪器检测单位进行精度校准，定位放线
