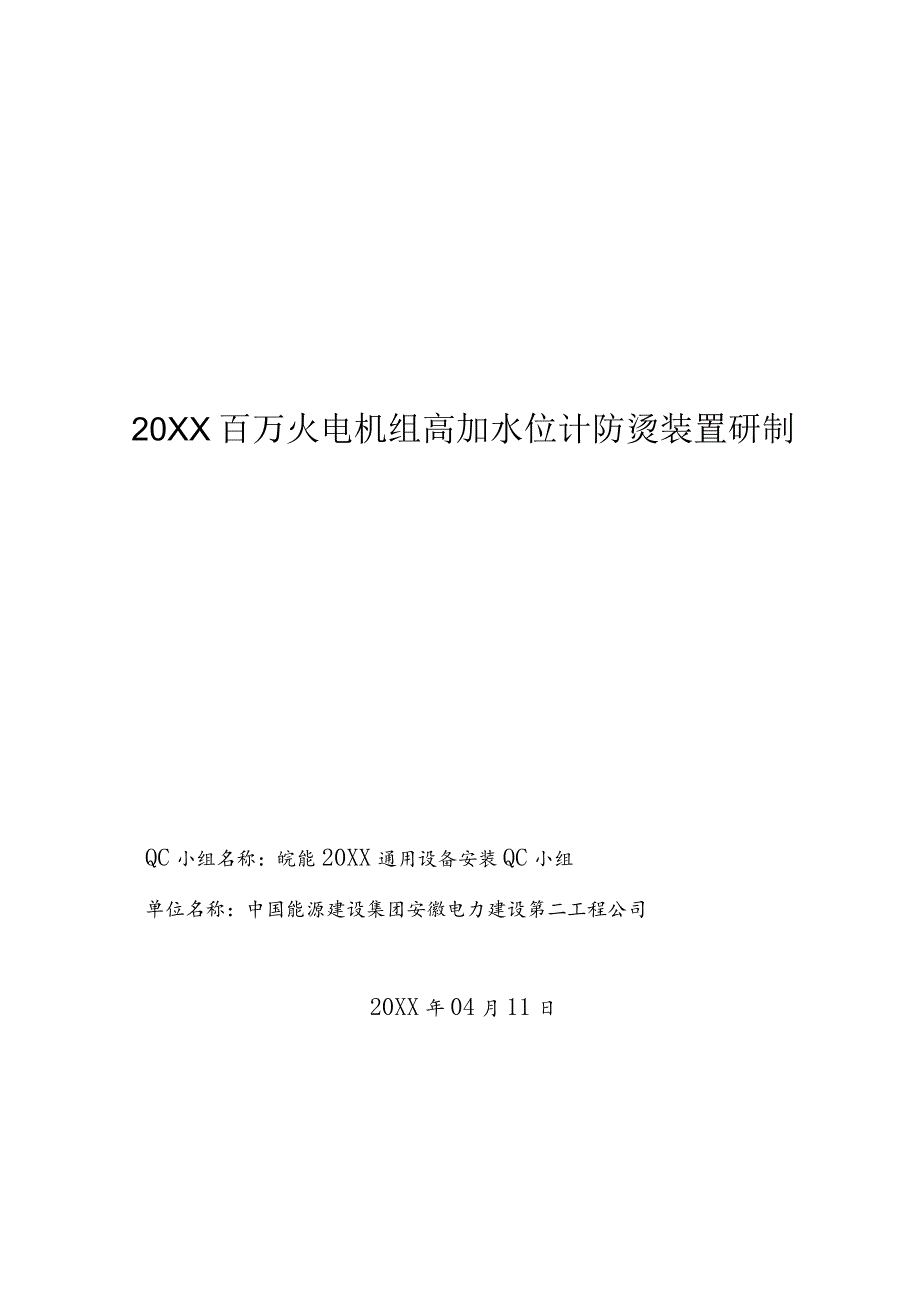

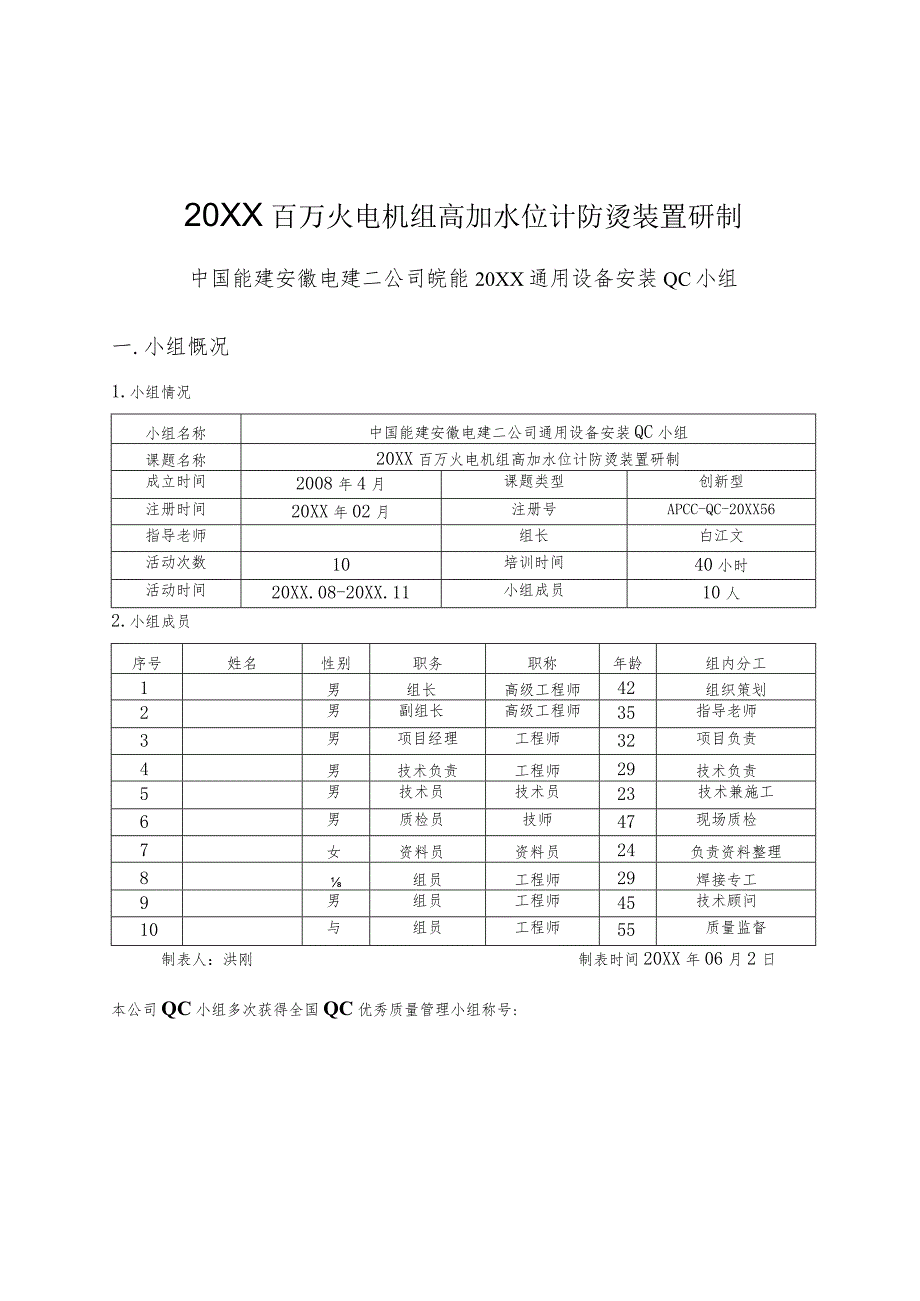

1、20XX百万火电机组高加水位计防烫装置研制QC小组名称：皖能20XX通用设备安装QC小组单位名称：中国能源建设集团安徽电力建设第二工程公司20XX年04月11日20XX百万火电机组高加水位计防烫装置研制中国能建安徽电建二公司皖能20XX通用设备安装QC小组一.小组慨况1.小组情况小组名称中国能建安徽电建二公司通用设备安装QC小组课题名称20XX百万火电机组高加水位计防烫装置研制成立时间2008年4月课题类型创新型注册时间20XX年02月注册号APCC-QC-20XX56指导老师组长白江文活动次数10培训时间40小时活动时间20XX.08-20XX.11小组成员10人2.小组成员序号姓名性别职务

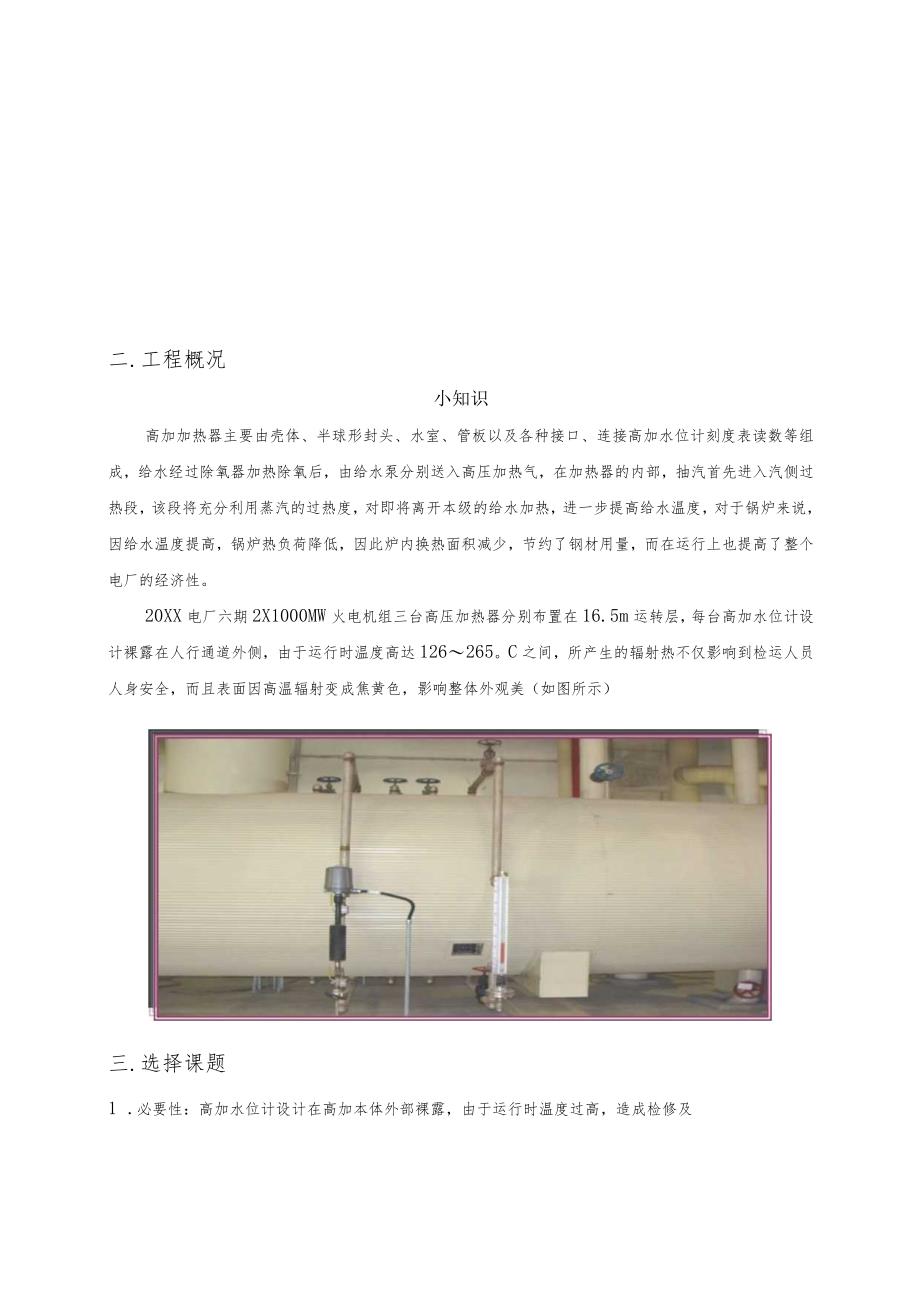

2、职称年龄组内分工1男组长高级工程师42组织策划2男副组长高级工程师35指导老师3男项目经理工程师32项目负责4男技术负责工程师29技术负责5男技术员技术员23技术兼施工6男质检员技师47现场质检7女资料员资料员24负责资料整理8组员工程师29焊接专工9男组员工程师45技术顾问10与组员工程师55质量监督制表人：洪刚制表时间20XX年06月2日本公司QC小组多次获得全国QC优秀质量管理小组称号:二.工程概况小知识高加加热器主要由壳体、半球形封头、水室、管板以及各种接口、连接高加水位计刻度表读数等组成，给水经过除氧器加热除氧后，由给水泵分别送入高压加热气，在加热器的内部，抽汽首先进入汽侧过热段，该
3、段将充分利用蒸汽的过热度，对即将离开本级的给水加热，进一步提高给水温度，对于锅炉来说，因给水温度提高，锅炉热负荷降低，因此炉内换热面积减少，节约了钢材用量，而在运行上也提高了整个电厂的经济性。20XX电厂六期2X1000MW火电机组三台高压加热器分别布置在16.5m运转层，每台高加水位计设计裸露在人行通道外侧，由于运行时温度高达126265。C之间，所产生的辐射热不仅影响到检运人员人身安全，而且表面因高温辐射变成焦黄色，影响整体外观美（如图所示）三.选择课题1 .必要性：高加水位计设计在高加本体外部裸露，由于运行时温度过高，造成检修及工作人员烫伤事故屡有发生，安全存在隐患。2 .迫切性：20X
4、X工程是公司首台安装的百万火电机组，根据公司创优达标相关技术要求，在保温施工工艺上要有创新，争创鲁班奖。3 .制约瓶颈：既要保证原高加水位计设计不变，又要有效地降低高加水位计因运行时辐射温度过高而造成检运人员烫伤事故发生，还要保证新型保温工艺不能影响整体保温外观工艺美，力求做到成本投入少、质量高、实用性好。4 .突破点：突破传统保温外护工艺，研制新型保温外护装置。因此：本QC小组以“以XX百万火电机组高加水位计防烫装置研制”为课题展开系列活动。四.活动计划QC小组活动计划表.时间步骤活动时间：20XX年8月一20XX年11月责任人8月上旬8月下旬9月上旬9月下旬10月上旬10月11月11月P课
5、题选择白江文确定目标方志炜提出方案叶结红黄雨贵确定方案方智炜对策实施黄雨贵洪刚D具体实施高恒星黄雨贵C效果检查方智炜叶结红A巩固措施高恒星黄雨贵总结打算方智炜制表人：洪刚20XX年8月2日五.设定目标1.课题目标:20XX百万火电机组运行中的高加水位计外表温度检测统计如下:运行中高加水位计外表温度检测统计序号项目检测设备检测点1()检测点2()检测点3()平均值()备注1高加水位计裸露外表温红外测温仪Kaytek/100374126.8265.4156.9183见测点、制表人：黄雨贵制表时间：20XX年8月10日1).根据上表统计检测得出：裸露的高加水位计外表温度在126.8。C265.4。C
6、之间，平均值183匕，根据火力发电厂保温油漆设计规程当环境温度低于27。C时，设备与管道保温结构外表面温度不超过509；当环境温度高于27。C时，保温结构外表面温度允许比环境温度高出25。)，因此；依据规范标准本QC小组对高加水位计设计一套防烫装置，设定辐射温度目标值控制在45。C以内，以有效的避免辐射热对人体带来的伤害。目标值可行性分析1、公司有健全完善的质量保证体系，公司项目部大力支持，本公司QC小组有成熟的项目管理经验。2、专业公司有较强的技术团队，在保温、白铁等专业方面有一批高素质的技能专家，并且有20台以上的大型火电机组保温实战经验。3、EPC.监理部和业主方对我QC小组的创新理念给
7、予极大的鼓励与支持。六.提出方案并确定最佳方案1, 小组成员根据以往现场保温经验，结合目前现场实际情况，围绕小组活动目标，运用“头脑风暴法”，提出多种方案经整理绘制亲和图如下：制图人：洪刚制图时间：20XX年8月12日2, QC小组成员结合本工程设计情况，提出上述不同方案，现归纳总结如下:方案一：提出悬挂“警示牌”（如图二所示）：方案二：改变设计方式，让高加水位计避让至背面隐蔽位置（详见下照片）：方案三：设计一套防烫装置将裸露的水位计完全封闭（见附图）3, 方案论证小组成员从安全性、功能性、美观性、实施成本等分别对方案一、方案二、方案三进行了对比、分析、如下表所示：方案一安全性只有警示作用，没
8、有防烫效果，安全性并不可靠。功能性没有防烫功能，治标不治本。美观性水位计温度装置裸露不美观。实施成本投入成本低。参与人：方智炜、高恒星、黄雨贵时间：20XX年8月130方案二安全性虽避免了经常行走通道防烫安全的警示，但却增大了背面隐蔽位置安全风险；没有从根本上解决防烫问题，安全性较低。功能性改变设计方式后，还存在安全隐患，达不到防烫效果。美观性虽保证了正面美观，却忽略了背面美观。实施成本基本无投入，但需订货时说明清楚。参与人：方智炜、高恒星、黄雨贵时间：20XX年8月13B方案三安全性设计安装防烫装置可以从根本上解决防烫问题，安全可靠性高。功能性完全起到防烫效果，标本兼治。美观性与高加本体外护
9、色差整体一致、协调、美观。实施成本材料成本投入少，安全实用性高、效果好。参与人：方智炜、高恒星、黄雨贵时间：20XX年8月13日4, 方案确定根据方案比较结果，QC小组成员小组从方案的可操作性、成本、安全等方面进行分析评估，确定了最佳方案的选择，如下表所示：方案可操作性成本评估安全评估结论方案一简单易行。成本投入低。安全性低，没有起到防烫效果。不采用方案二简单易行。成本投入低。安全性能低。不采用方案三简单易行。材料成本投入少，安全实用性高、效果好。安全可靠。采用通过对方案一、方案二、方案三评价、比较、最终选择方案三七.制定对策表1.围绕确定的方案，制定详细的目标、措施，明确责任人和完成日期。序
10、号对策目标措施地点完成时间负责人1高加水位计防烫装置设计出图提交设计院审核。解决热传导、热对流、热辐射三大问题；外观工艺、色彩搭配与全厂整体保温外观色彩协调材料选择：将泡沫板、石膏板、彩钢板、塑钢板等不同材料特性综合分析后，优化选择强度高，热传导效率好的彩钢板做为防烫装置用材。防烫装置表面钻孔，每孔眼间距保持3cm,孔径O.8cm,场公现办室20XX.09.1620XX.09.220高恒星黄雨贵序号对策目标措施地点完成时间负责人一致；并绘制图纸。呈均布状态，大量的孔眼确保装置壳内外热气对流交换。防烫装置内表面涂刷光亮银粉漆反射热辐射。防烫装置底部设计四只万向轮，上部设计活动拉手，使其移动方便、
11、快捷，有利于检修维护，在水位计显示刻度表位置设计活动式百叶窗；方便读数观察目的。根据设计尺寸、形状绘制图纸。2制作安装防烫装置框架尺寸准确、横平竖直、牢固，且结构优化；彩钢板钻孔纵横尺寸一致；工艺细节优化。测量高加水位计管长度、两管之间间距，确定防烫装置框架尺寸，框架横平竖直、弧度弯曲均匀，焊接点牢固，确保不变形。彩板需划线标注孔径位置，钻孔先用小钻头钻眼，再用冲击钻扩孔，彩板下部防震动变形垫设厚木板，确保孔眼均匀、整齐。为确保外观工艺，采用折边机和刻线机对彩钢板进行折弯、边缘起筋精加工工艺处理，削弱瑕疵，提高工艺。施工现场20XX.9.27张爱平3安装防烫装置孔状彩板封闭安装顺序正确，且间距
12、整齐；刻度表区域设置百叶窗；防烫装置内部涂刷反辐射涂层；正面设置两只拉手，便于操作。首先将相连的两块板进行拼装固定，采用抽芯钾钉固定。遵循上搭下插满足水流方向的原则。安装顺序从下至上、从内至外、从两侧往中间正面安装。彩钢外护封闭安装结束后，对水位计显示刻度表区域进行开孔槽、安装活动式百叶窗。防烫装置内部为保证反辐射热量需要，采用光亮银粉漆进行涂刷替代，确保每一块区域均匀涂刷。为了方便高加水位计检修维护的需要，除采用万向轮施工现场20XX.10.6黄雨贵序号对策目标措施地点完成时间负责人活动结构外，在防烫装置正面，百叶窗两边各制作安装一只拉手，两拉手成同一水平线，间距保证尺寸650mmo4热态温
13、度检测验收及评价多点检测，记录数据；根据火力发电厂保温油漆设计规程进行评价采用电厂运行用红外测温仪（规格:Raytek/100374）对机组满负荷时（100OMW）高加水位计防烫装置的侧面及正面进行热态检测。记录检测数据。参照火力发电厂保温油漆设计规程，并与原未设计防烫装置前进行比较评价。施工现场20XX.10.25方智炜黄雨贵制表人：黄雨贵制表日期：20XX年10月27日A.对策实施对策实施一：20XX年9月16至9月20日，EPC,西北电力设计院、长春国电建设监理部、20XX发电有限公司对我方提交的“高加水位计防烫装置设计图纸.”进行会审并通过,见平面布置示意图:活动拉手（2只） 0.8mo mmm31ololol3ololiyb O_X7 1.7nO
