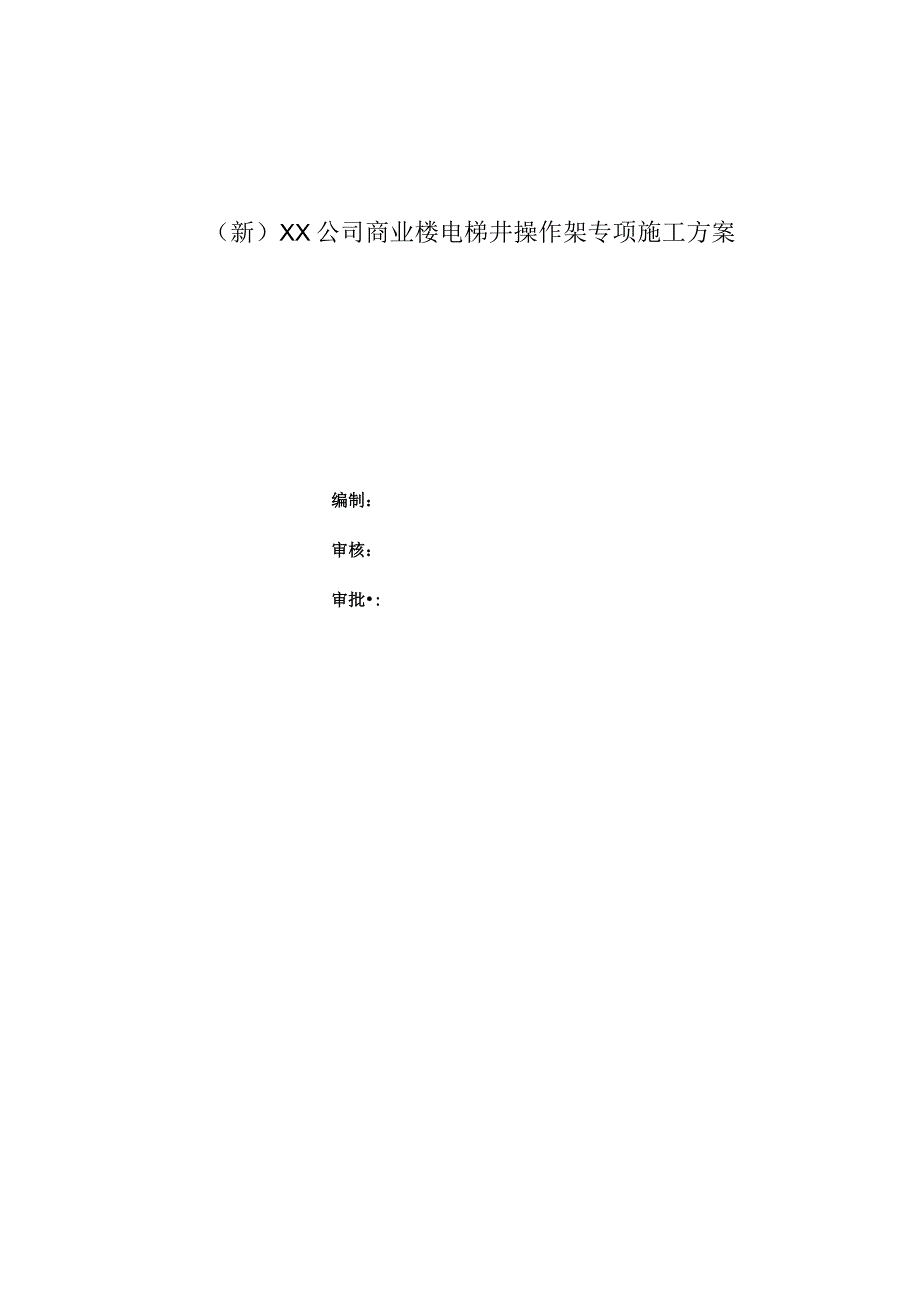

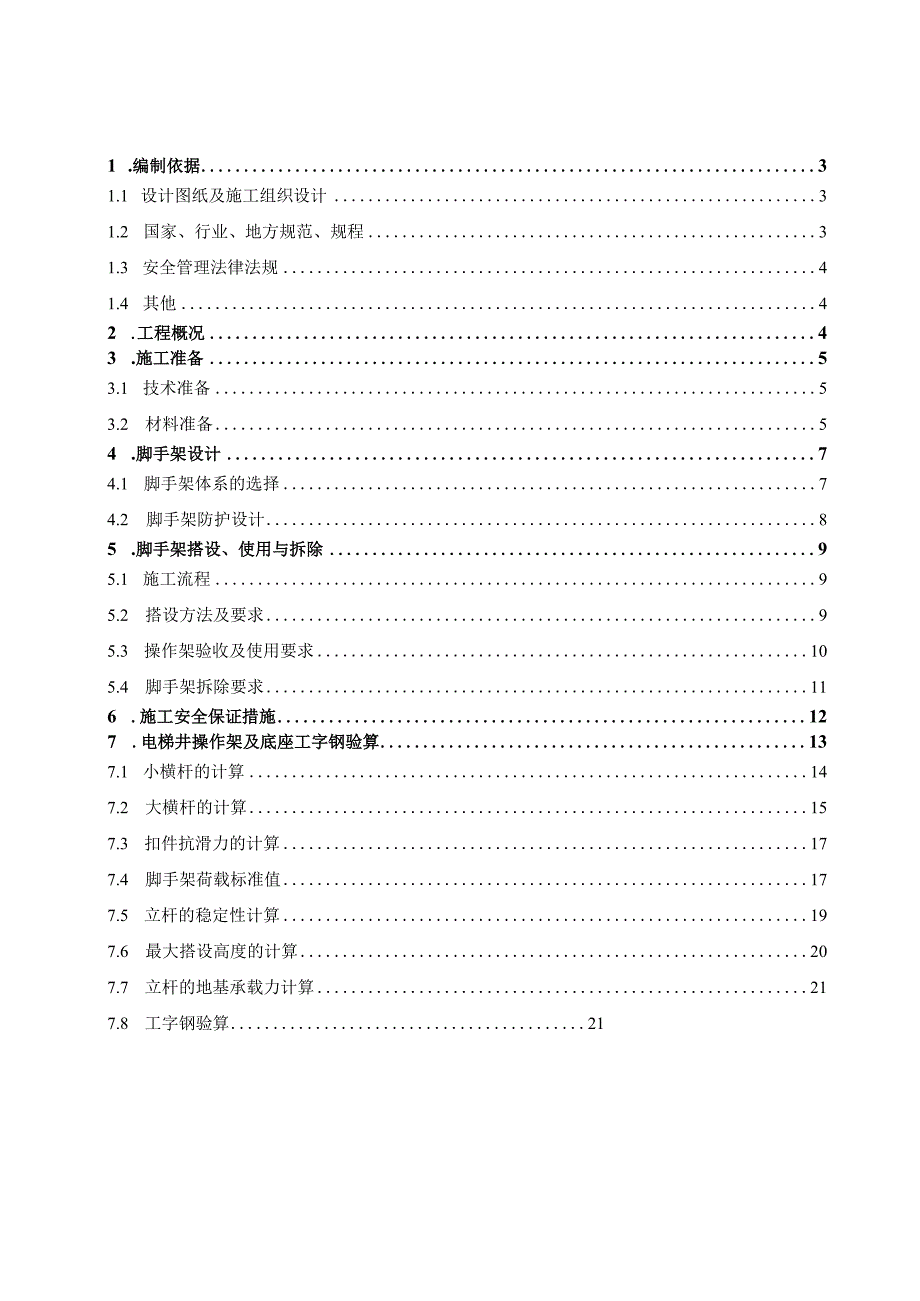

1、（新）XX公司商业楼电梯井操作架专项施工方案编制：审核：审批:1 .编制依据31.1 设计图纸及施工组织设计31.2 国家、行业、地方规范、规程31.3 安全管理法律法规41.4 其他42 .工程概况43 .施工准备53.1 技术准备53.2 材料准备54 .脚手架设计74.1 脚手架体系的选择74.2 脚手架防护设计85 .脚手架搭设、使用与拆除95.1 施工流程95.2 搭设方法及要求95.3 操作架验收及使用要求105.4 脚手架拆除要求116 .施工安全保证措施127 .电梯井操作架及底座工字钢验算137.1 小横杆的计算147.2 大横杆的计算157.3 扣件抗滑力的计算177.4

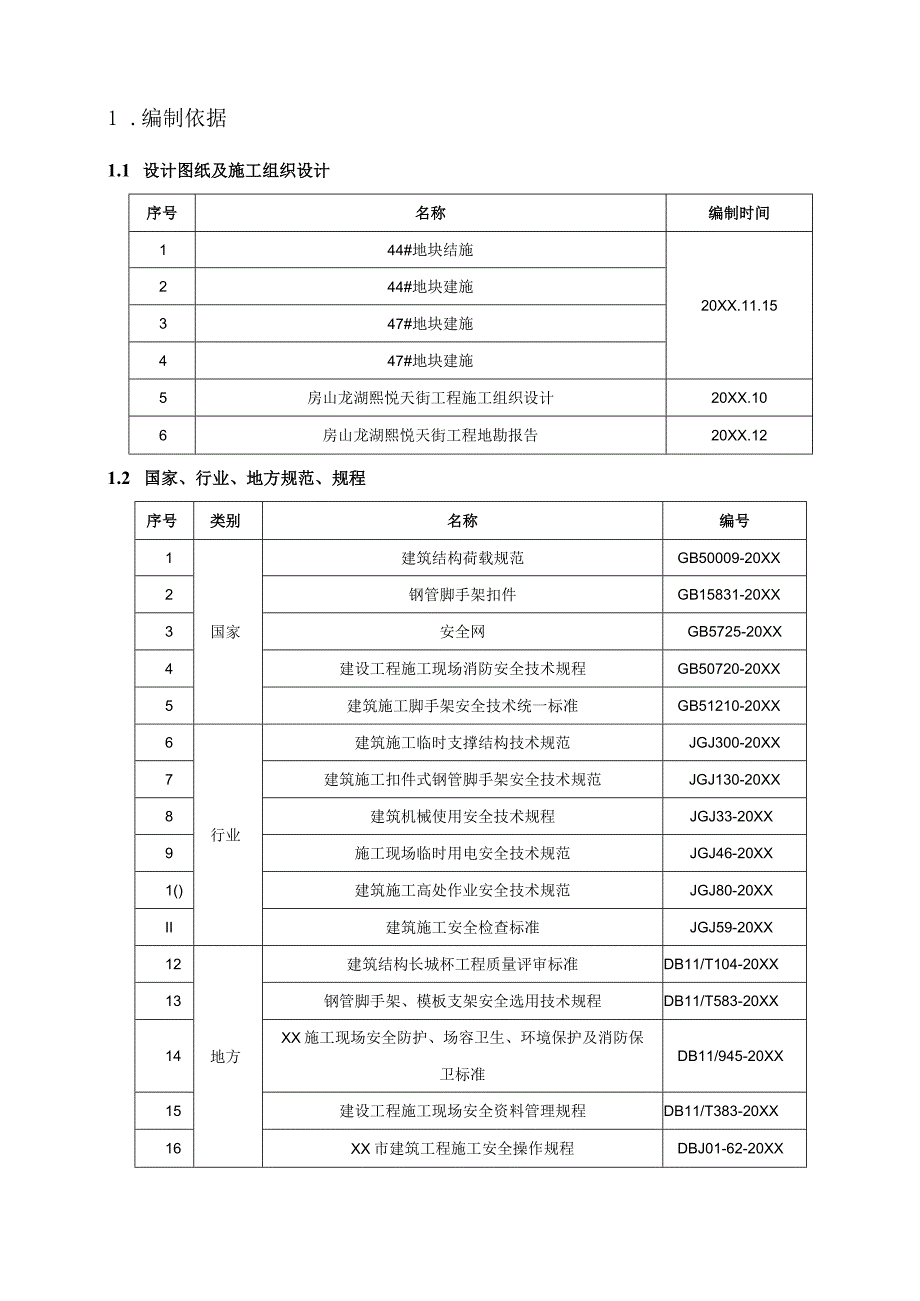

2、脚手架荷载标准值177.5 立杆的稳定性计算197.6 最大搭设高度的计算207.7 立杆的地基承载力计算217.8 工字钢验算211 .编制依据1.1 设计图纸及施工组织设计序号名称编制时间144#地块结施20XX.11.15244#地块建施347#地块建施447#地块建施5房山龙湖熙悦天街工程施工组织设计20XX.106房山龙湖熙悦天街工程地勘报告20XX.121.2 国家、行业、地方规范、规程序号类别名称编号1国家建筑结构荷载规范GB50009-20XX2钢管脚手架扣件GB15831-20XX3安全网GB5725-20XX4建设工程施工现场消防安全技术规程GB50720-20XX5建筑施
3、工脚手架安全技术统一标准GB51210-20XX6行业建筑施工临时支撑结构技术规范JGJ300-20XX7建筑施工扣件式钢管脚手架安全技术规范JGJ130-20XX8建筑机械使用安全技术规程JGJ33-20XX9施工现场临时用电安全技术规范JGJ46-20XX1()建筑施工高处作业安全技术规范JGJ80-20XXII建筑施工安全检查标准JGJ59-20XX12地方建筑结构长城杯工程质量评审标准DB11/T104-20XX13钢管脚手架、模板支架安全选用技术规程DB11/T583-20XX14XX施工现场安全防护、场容卫生、环境保护及消防保卫标准DB11/945-20XX15建设工程施工现场安全
4、资料管理规程DB11/T383-20XX16XX市建筑工程施工安全操作规程DBJ01-62-20XX1.3 安全管理法律法规序号名称编号I建设工程安全生产管理条例X393号令2特种作业人员安全技术培训考核管理规定X第30号3生产安全事故应急预案管理办法X第17号4危险性较大的分部分项工程安全管理规定X20XX第37号5住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(20XX)31号6XX市建设工程施工现场消防安全管理规定X令第84条7关于加强施工用钢管、扣件使用管理的通知X20XX72号8XX市建设工程安全生产管理标准化手册X(20XX)443号1.4 其他序号
5、名称编号1施工企业文件标准关于印发“加强危险性较大的分部分项工程安全管理的规定”的通知（一局发展安字20XX114号）2XX市建设工程施工现场安全生产标准化管理图集20XX版3XX集团施工现场标准化图册2 .工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7施工总承包单位8劳务分包9安全及文明施工目标10质量目标电梯井脚手架工程概况表序号部位脚手架类型搭设高度(m)脚手架基础情况16#楼落地架24m(-2F顶层)电梯井27#楼落地架24m(-2F2F)电梯井3工字钢支撑架10.4m(3F顶层)电梯井48#楼落地架24m(-3F-2F)电梯井5工字钢支撑架24
6、m(3F顶层)电梯井69#楼落地架24m(3F2F)电梯井7工字钢支撑架24m(3F8F)电梯井8工字钢支撑架24m(9F顶层)电梯井3 .施工准备3.1 技术准备1、熟悉施工图纸、编制施工方案。核对材料进场清单，做好施工前准备。2、施工人员进入现场之前，必须进行三级安全教育和相应考核。考核合格人员办理进场手续，方可上岗操作，脚手架施工人员每月进行一次安全教育，提高安全意识，防止安全隐患。3、施工前由项目技术部统一进行技术交底，由安全部统一进行安全交底。对外架搭设规划及方法进行详细交底，确保现场施工顺利进行。4、合理提出劳动及材料、机具的使用计划。5、电梯井地面混凝土己经浇注完毕，且强度达到要
7、求。6、剪力墙预留洞己留设完成。7、电梯井内的杂物已全部消除。3.2材料准备搭设脚手架所需钢管、钢管扣件、工字钢等周转材料需按施工部位提前进场，堆放整齐备用。材料进场后，按照物资采购供应程序操作，确保进场材料的质量。扣件式钢管、碗扣架钢管、扣件等材料进场应有产品合格证、生产许可证、质量检验报告，并由现场物资部经理或物资工程师、质量总监或质量工程师对材料的尺寸、表面质量和外形进行检查验收，并由监理随机见证取样抽取送法定专业检测机构进行复试。不合格物资严禁进场使用。（I）扣件式钢管1）钢管应采用现行国家标准直缝电焊钢管GB/T13793规定的Q235普通钢管；钢管的钢材质量应符合现行国家标准碳素结
8、构钢GB/T700中Q235级钢的规定。2）钢管宜采用48.33.6钢管（验算承载力时以实际进场材料为准）。每根钢管的最大质量不应大于25.8kg。钢管端部切口平整。3）新钢管表面应平直光滑，不应有裂缝、硬弯、压痕。4）钢管外径、壁厚、端面等的偏差，应符合现行规范建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011规范表8.1.8的规定要求。5）旧钢管应无锈蚀，锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；若有锈蚀则其外表面锈蚀深度不得大于0.18mm。6）钢管弯曲变形应符合现行规范建筑施工扣件式钢管脚手架
9、安全技术规范JGJ130-2011的规定表8.1.8序号4的规定。7）钢管上严禁打孔。（2）扣件1）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准钢管脚手架扣件GB15831的规定。2）扣件在螺栓拧紧扭力矩达到65Nm时，不得发生破坏。3）新、旧扣件均应进行防锈处理。4）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准钢管脚手架扣件GB15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。（3）脚手板1）木脚手板材质应符合现行国家标准木结构设计规范GB50005中Ha级材质的规定。脚手板厚度不应小于50mm,两端宜各设置直径
10、不小于4mm的镀锌钢丝箍两道。2）木脚手板质量应符合JGJ130-20U规范第3.3.3条的规定，宽度、厚度允许偏差应符合国家标准木结构工程施工质量验收规范GB50206-2002第431条表4.3.1第一项的规定。3）不得使用扭曲变形、劈裂、腐朽的脚手板；（4）安全网采用经国家指定监督检验部门鉴定许可生产的厂家产品，同时应具备监督部门批量验证和工厂检验合格证。安全网力学性能应符合安全网（GB5725-2009）的规定，平网采用P-36m的锦纶编织安全网，网眼孔径不大于IOCmo4 .脚手架设计1 .1脚手架体系的选择4 .1.1底座形式1、底座采用16#国标热轧普通工字钢。2、底座工字钢长度
11、详附图平面布置图，两端与剪力墙或结构梁外边齐平。3、底座工字钢搁置于楼层板面上，需在梁上预埋地锚固定。工字钢需穿过剪力墙时，在墙体上预留洞口。洞口净尺寸115mm宽X22OmnI高，详见附图所示。4、底座工字钢间距不得大于900mm。5、底座工字钢放置好后，需用木楔子或短钢筋将工字钢与洞口间空隙塞紧，确保固定牢靠。6、工字钢上表面有限位措施固定立杆，焊接15Cm长直径25螺纹三级钢。4-t操作柒立杆二二25钢筋焊接干工字铜上5 .1.2架体形式综合考虑安全、使用性能、经济适用等因素，本工程电梯井落地脚手架选用原则如下：1、电梯井内操作架采用扣件式钢管脚手架，钢管为中48X3mm以上。2、操作架
12、纵距随工字钢间距不大于150Omnb横间距不得大于120OnInb步距1500mm,水平杆端部应加设可调节支撑顶住井道侧壁，支撑形式详见附图，剪刀撑应布置均匀，与地面成45或60度夹角，从底部至顶部连续布置，与悬挑端伸出的纵向横杆采用十字扣件连接，且剪刀撑两端应与井道侧壁顶紧。3、脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距钢管底端不大于200un处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、脚手架立杆接长必须采用对接扣件连接，对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50Onl
13、m；各接头中心至主节点的距离不宜大于步距的l3o5、水平杆应设置在立杆内侧，水平杆应采用对接扣件连接或搭接，并符合下列规定：1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的l3o2）搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mnio6、在架体外侧四周由底至顶设置连续竖向剪刀撑。当架体搭设高度在8m及以上时,在架体底部、顶部、及竖向间隔不超过8m分部设置连续剪刀撑。剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中
14、心线至主节点的距离不大于150mmo7、脚手架操作层支撑脚手板的水平杆间距为0.3m。8、脚手板采用50mm厚木跳板。操作架临边设挡脚板，采用15mm废模板，高度200mm。9、操作架随电梯井墙体施工逐步搭设，露出墙体作业面高度最多一步。在每层层高处，水平杆端部应加设可调节支撑顶住井道侧壁，做法详附图。10、操作架每隔2层且不大于IOm设置水平安全网，操作面及工字钢支撑处设置一道硬防护。IK具体搭设方法详附图。6 .2脚手架防护设计1、电梯井施工操作架（平台）拆除完毕后应及时对电梯井进行安全防护。2、电梯井门洞口安装1500Tim高工具式防护门：防护门底部安装180mm高踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌。做法如下：3、电梯井内水平防护平台采用50mm100mm木方及15mm厚多层板搭设。4、安全平网的挂设应每IOnl设一道安全平网。安全平网应牢固挂设在电梯操作架上。安全平网的规格尺寸、材质和系绳连接方式应符合
