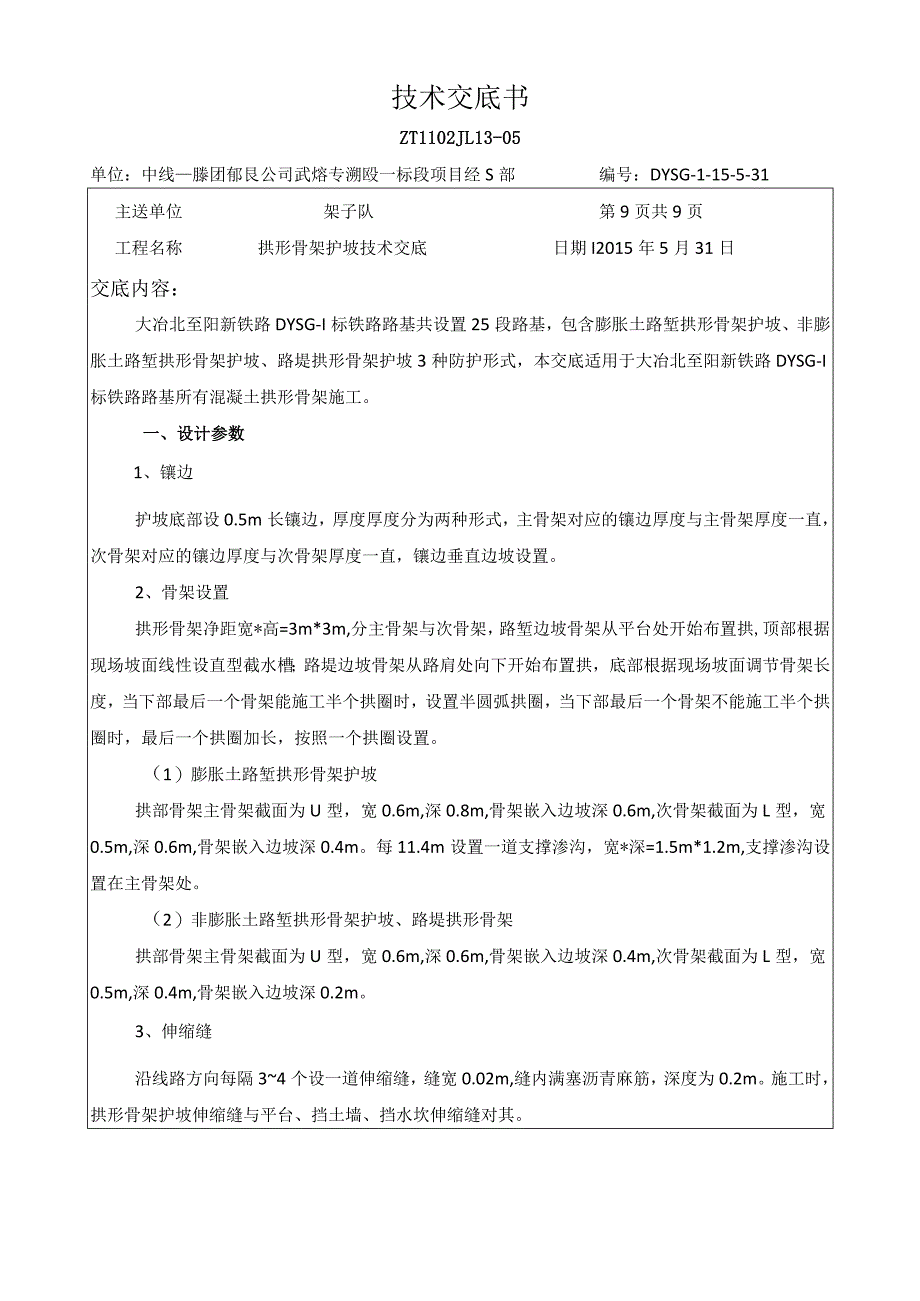

1、技术交底书ZT1102JL13-05单位:中线滕团郁艮公司武熔专溯殴一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第9页共9页工程名称拱形骨架护坡技术交底日期I2015年5月31日交底内容:大冶北至阳新铁路DYSG-I标铁路路基共设置25段路基,包含膨胀土路堑拱形骨架护坡、非膨胀土路堑拱形骨架护坡、路堤拱形骨架护坡3种防护形式,本交底适用于大冶北至阳新铁路DYSG-I标铁路路基所有混凝土拱形骨架施工。一、设计参数1、镶边护坡底部设0.5m长镶边,厚度厚度分为两种形式,主骨架对应的镶边厚度与主骨架厚度一直,次骨架对应的镶边厚度与次骨架厚度一直,镶边垂直边坡设置。2、骨架设置拱形

2、骨架净距宽*高=3m*3m,分主骨架与次骨架,路堑边坡骨架从平台处开始布置拱,顶部根据现场坡面线性设直型截水槽;路堤边坡骨架从路肩处向下开始布置拱,底部根据现场坡面调节骨架长度,当下部最后一个骨架能施工半个拱圈时,设置半圆弧拱圈,当下部最后一个骨架不能施工半个拱圈时,最后一个拱圈加长,按照一个拱圈设置。(1)膨胀土路堑拱形骨架护坡拱部骨架主骨架截面为U型,宽0.6m,深0.8m,骨架嵌入边坡深0.6m,次骨架截面为L型,宽0.5m,深0.6m,骨架嵌入边坡深0.4m。每11.4m设置一道支撑渗沟,宽*深=1.5m*1.2m,支撑渗沟设置在主骨架处。(2)非膨胀土路堑拱形骨架护坡、路堤拱形骨架拱

3、部骨架主骨架截面为U型,宽0.6m,深0.6m,骨架嵌入边坡深0.4m,次骨架截面为L型,宽0.5m,深0.4m,骨架嵌入边坡深0.2m。3、伸缩缝沿线路方向每隔34个设一道伸缩缝,缝宽0.02m,缝内满塞沥青麻筋,深度为0.2m。施工时,拱形骨架护坡伸缩缝与平台、挡土墙、挡水坎伸缩缝对其。编制:复核:签收:年月日技术交底书ZT1102JL13-05单位:中线滕团郁艮公司武熔专溯殴一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第1页共9页工程名称拱形骨架护坡技术交底日期I2015年5月31日交底内容:4、踏步路基边坡每508Om设置1处踏步,挡土墙两端头、隧道左右边仰坡、桥台

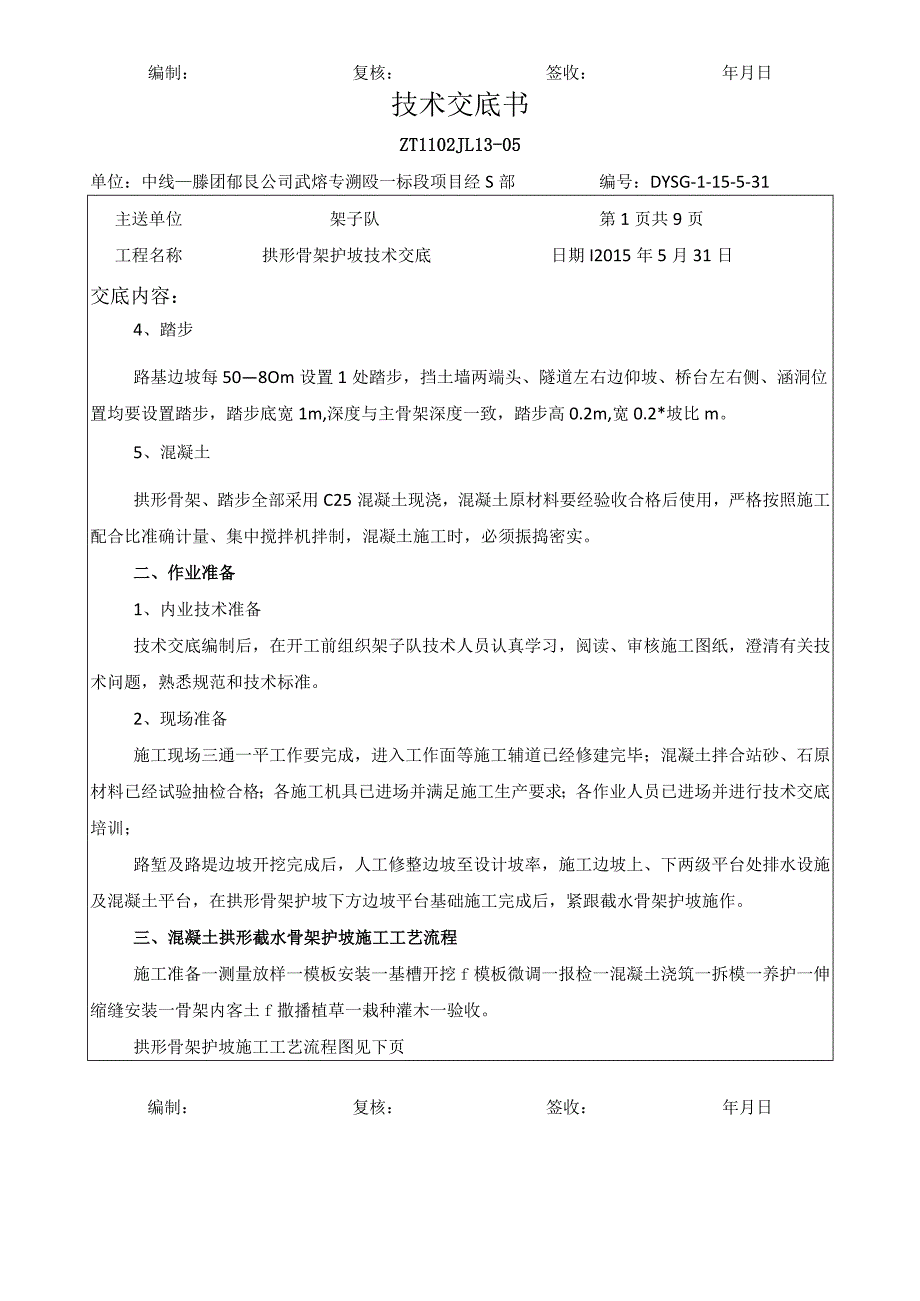

4、左右侧、涵洞位置均要设置踏步,踏步底宽1m,深度与主骨架深度一致,踏步高0.2m,宽0.2*坡比m。5、混凝土拱形骨架、踏步全部采用C25混凝土现浇,混凝土原材料要经验收合格后使用,严格按照施工配合比准确计量、集中搅拌机拌制,混凝土施工时,必须振捣密实。二、作业准备1、内业技术准备技术交底编制后,在开工前组织架子队技术人员认真学习,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。2、现场准备施工现场三通一平工作要完成,进入工作面等施工辅道已经修建完毕;混凝土拌合站砂、石原材料已经试验抽检合格;各施工机具已进场并满足施工生产要求;各作业人员已进场并进行技术交底培训;路堑及路堤边坡开挖完

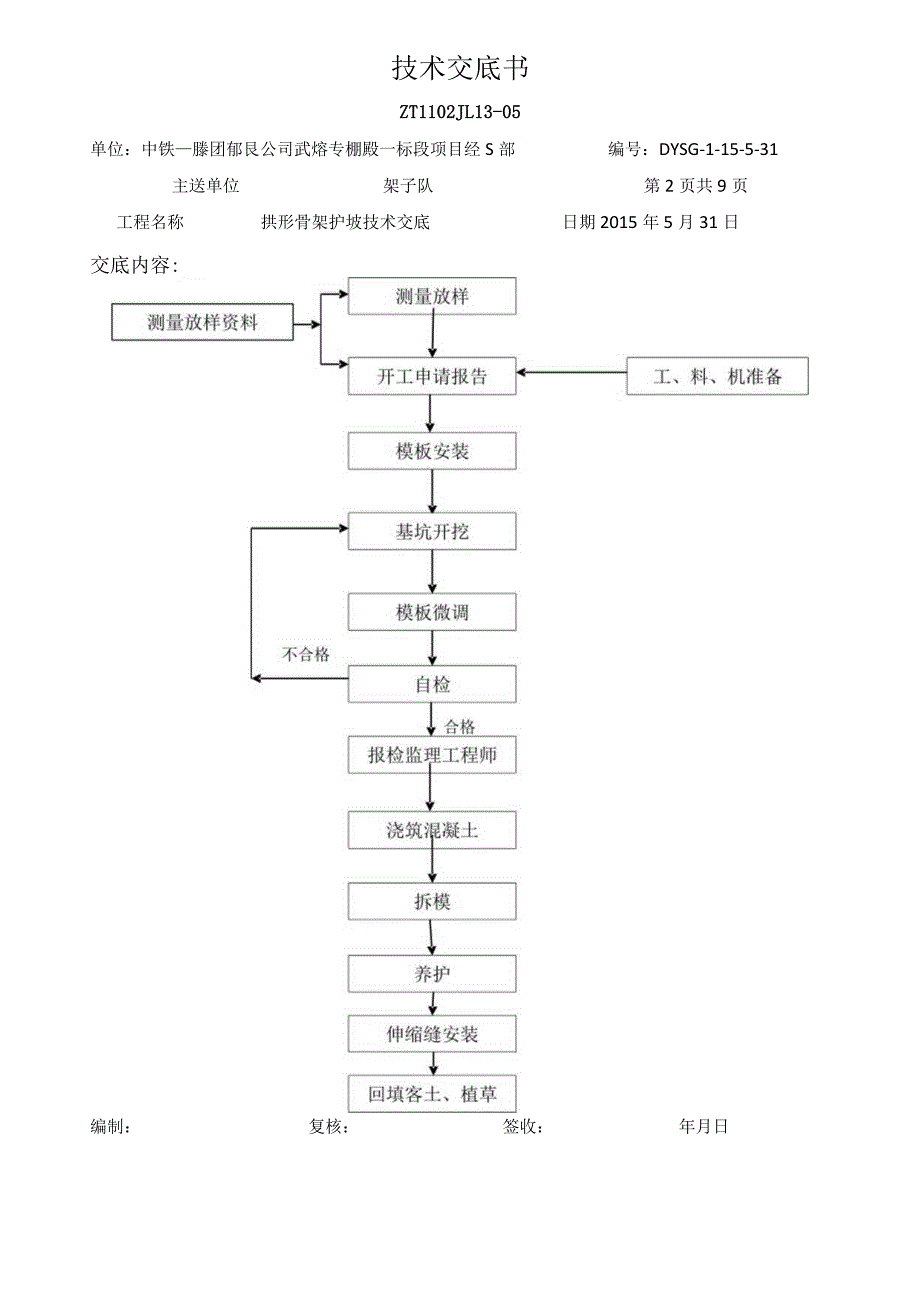

5、成后,人工修整边坡至设计坡率,施工边坡上、下两级平台处排水设施及混凝土平台,在拱形骨架护坡下方边坡平台基础施工完成后,紧跟截水骨架护坡施作。三、混凝土拱形截水骨架护坡施工工艺流程施工准备一测量放样一模板安装一基槽开挖f模板微调一报检一混凝土浇筑一拆模一养护一伸缩缝安装一骨架内客土f撒播植草一栽种灌木一验收。拱形骨架护坡施工工艺流程图见下页编制:复核:签收:年月日技术交底书ZT1102JL13-05单位:中铁滕团郁艮公司武熔专棚殿一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第2页共9页工程名称拱形骨架护坡技术交底日期2015年5月31日交底内容:编制:复核:签收:年月日技术交

6、底书ZT1102JL13-05单位:中线滕团郁艮公司武熔专溯殴一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第3页共9页工程名称拱形骨架护坡技术交底日期I2015年5月31日交底内容:1、施工准备拱形骨架护坡施工前,按照图纸设计坡比对边坡进行修整,边坡有局部超挖时,采用C25混凝土回填,在坡面密实、平整、稳定后,方可安排护坡施工。2、测量放线测量班对护坡坡脚进行放线,现场技术员与工人结合现场实际坡面对边坡骨架布置进行现场挂线,将骨架用白灰在坡面上标示。3、模板安装工人按照坡面的白灰线进行模板安装,并挂线对模板的位置进行调整,初步加固。4、基坑开挖根据模板的顶面对护坡的骨架进行

7、人工掏槽,槽口的顶面、底面宽度、槽深不能小于设计值,确保骨架尺寸符合设计要求。5、模板微调恢复坡面挂线,对掏槽造成模板偏动的位置进行微调并加固,确保模板加固牢固,骨架结构尺寸、线性符合设计要求。6、报检现场技术员到现场检查基坑的尺寸,模板加固情况进行自检,对不合格的基坑或者模板要求整改,整改完毕后,再次进行检查,合格后方可通知现场监理报检7、混凝土浇筑骨架护坡采用C25混凝土浇筑,混凝土坍落度14Omm180mm。混凝土从下到上浇筑一次成型,采用振动棒振捣密实,浇筑时,采用模板对混凝土进行临时堵塞,防止混凝土下滑,并及时安排工人进行收光抹面,确保坡面平整美观。编制:复核:签收:年月日技术交底书

8、ZT1102JL13-05单位:腾一赚团郁艮公司武九专批!破一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第4页共9页工程名称拱形骨架护坡技术交底日期2015年5月31日交底内容:8、拆模混凝土强度不小于2.5MPa安排模板拆除,拆模时,加强成品保护,严禁破坏骨架混凝土。9、养护对混凝土进行土工布覆盖洒水养护,养护期不小于14天。10、伸缩缝安装拱形骨架护坡伸缩缝与平台、挡土墙、挡水坎伸缩缝对其设置,缝内满塞沥青麻筋,深度为0.2m,严禁沥青污染坡面。11、拱圈内种植土回填绿化拱圈内采用种植土回填,回填土面与主骨架坡面齐平后,安排绿化队伍进行绿化施工。四、施工注意事项1、质量

9、通病预防施工中容易出现现场坡比不对,线型不直、坡而不平、混凝土振捣不密实、伸缩缝漏埋、养护不到位等质量通病。施工中要加强测量放线,根据现场实际情况刷坡,严禁将坡比变陡,控制挂线的质量,严格加固模板,分区振捣,防止漏振。2、质量问题整改如果出现线型不直需对线型进行切割处理,坡面不平位置进行打磨处理;施工时,要调整伸缩缝位置与平台、挡墙、挡水坎伸缩缝对齐,伸缩缝漏埋位置要进行切割处理。当出现混凝土大面积振捣不密实时,需进行返工处理,当出现小面积蜂窝麻面、气泡时,采用白水泥+黑水泥修补,修补时要保证与原混凝土面颜色一致。五、质量标准(1)现浇混凝土所用材料规格、品种、技术条件应符合设计要求,进场检验

10、符合铁路混凝土工程施工质量验收标准的有关规定。编制:复核:签收:年月日技术交底书ZT1102JL13-05单位:中铁滕团郁艮公司武熔专棚殿一标段项目经S部编号:DYSG-1-15-5-31主送单位架子队第8页共9页工程名称拱形骨架护坡技术交底日期2015年5月31日交底内容:(2)现浇混凝土强度等级应符合设计要求。(3)沉降缝的设置、缝宽与缝的塞封应符合设计要求。(4)植草防护种类、数量应符合设计要求。(5)边坡客土填筑方法、客土厚度、边坡坡率应符合设计要求。(6)护坡各部允许偏差、检验数量及检验方法符合规范要求。六、安全要求施工设备摆放整齐,机械施工过程中,凡进入施工现场人员,必需佩戴安全帽。夜间施工要有足够的照明。施工时注意场内电缆线并安全用电,在圈定的危险范围以外进行施工。七、文明施工及环保要求施工过程中要尽量减少噪音、废气、废水、尘埃、生活垃圾等污染,以保障当地居民和施工人员的健康。八、其它要求在施工过程中出现异常情况,请及时与工程部联系。后附施工图纸
