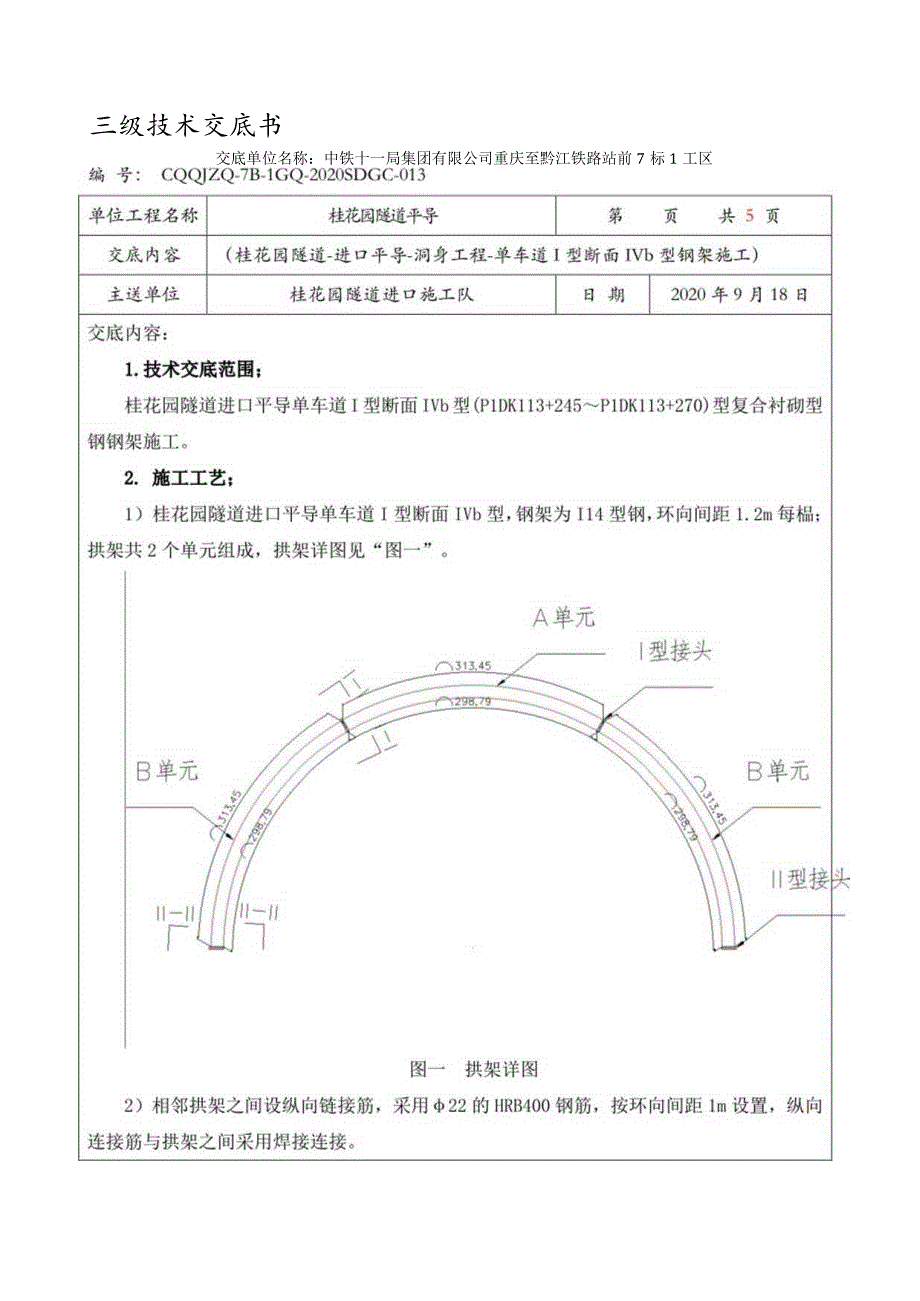

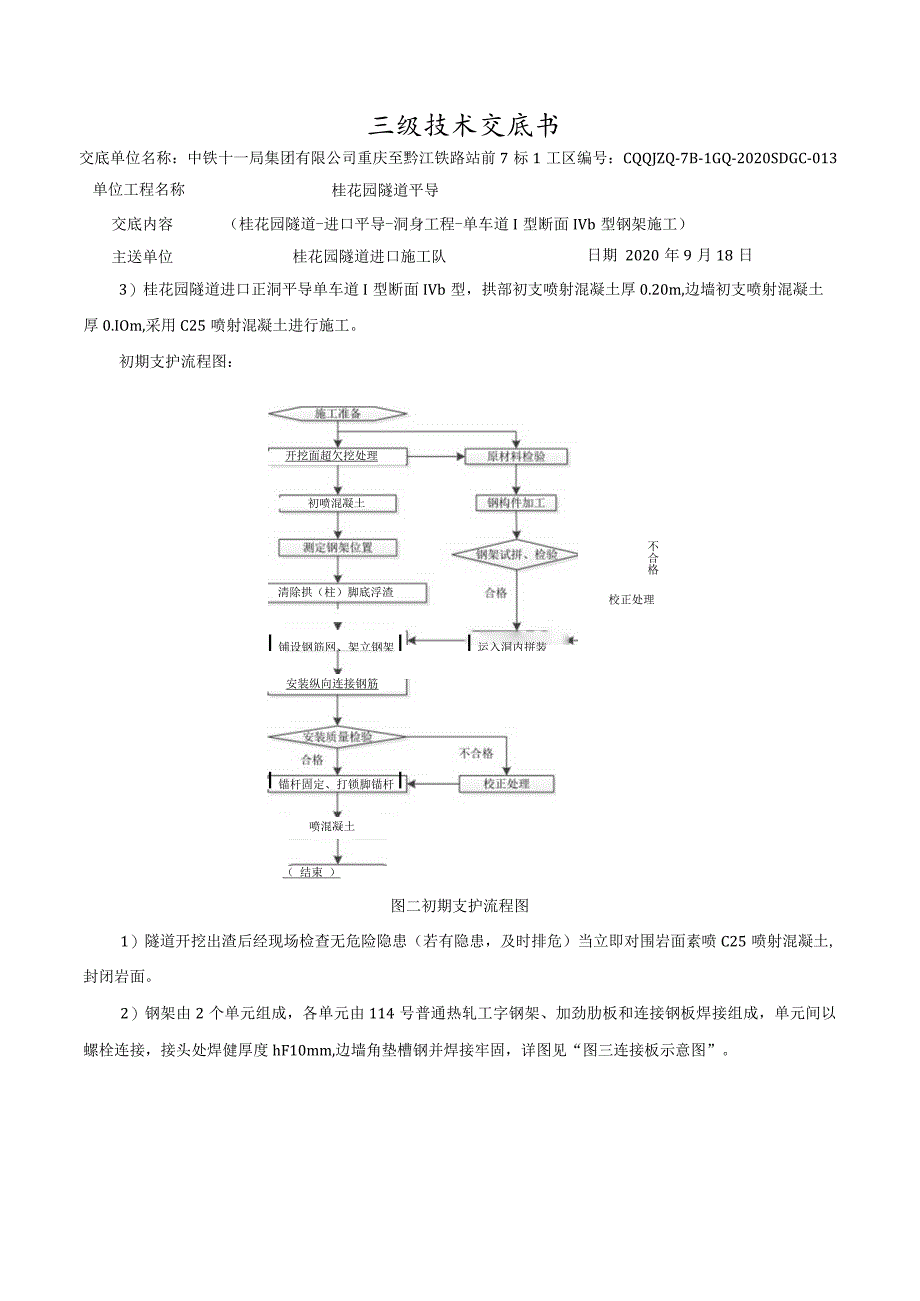

1、三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-013单位工程名称桂花园隧道平导交底内容（桂花园隧道-进口平导-洞身工程-单车道I型断面IVb型钢架施工）主送单位桂花园隧道进口施工队日期 2020年9月18日3）桂花园隧道进口正洞平导单车道I型断面IVb型，拱部初支喷射混凝土厚0.20m,边墙初支喷射混凝土厚0.IOm,采用C25喷射混凝土进行施工。初期支护流程图：I运入洞内拼装初喷混凝土校正处理开挖面超欠挖处理清除拱（柱）脚底浮渣I铺

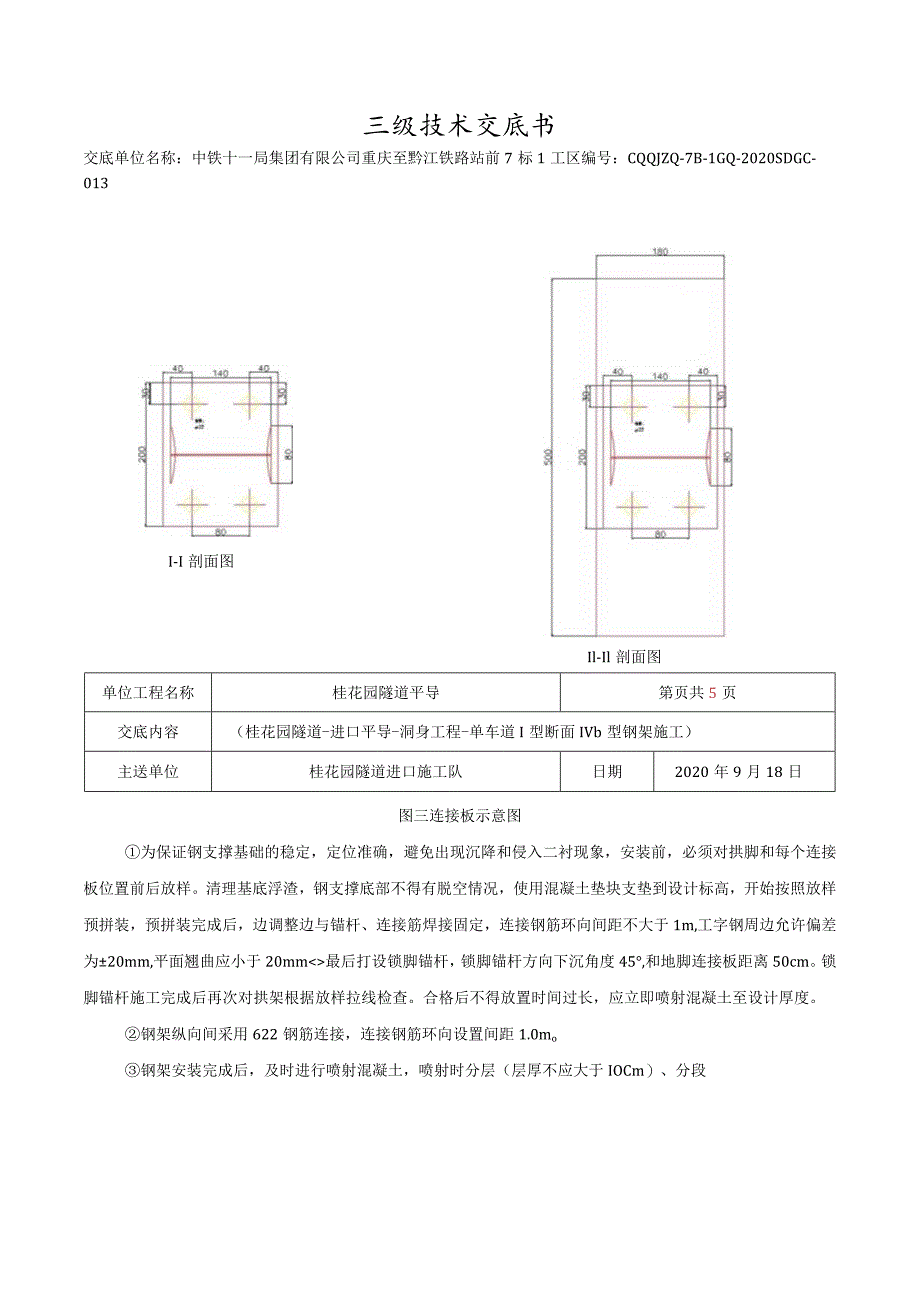

2、设钢筋网、架立钢架I安装纵向连接钢筋喷混凝土I锚杆固定、打锁脚锚杆I（ 结束 ）不合格图二初期支护流程图1）隧道开挖出渣后经现场检查无危险隐患（若有隐患，及时排危）当立即对围岩面素喷C25喷射混凝土,封闭岩面。2）钢架由2个单元组成，各单元由114号普通热轧工字钢架、加劲肋板和连接钢板焊接组成，单元间以螺栓连接，接头处焊健厚度hF10mm,边墙角垫槽钢并焊接牢固，详图见“图三连接板示意图”。三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-013I-I剖面图Il-Il剖面图单位工程名称桂花园隧道平导第页共5页交底内
3、容（桂花园隧道-进口平导-洞身工程-单车道I型断面IVb型钢架施工）主送单位桂花园隧道进口施工队日期2020年9月18日图三连接板示意图为保证钢支撑基础的稳定，定位准确，避免出现沉降和侵入二衬现象，安装前，必须对拱脚和每个连接板位置前后放样。清理基底浮渣，钢支撑底部不得有脱空情况，使用混凝土垫块支垫到设计标高，开始按照放样预拼装，预拼装完成后，边调整边与锚杆、连接筋焊接固定，连接钢筋环向间距不大于1m,工字钢周边允许偏差为20mm,平面翘曲应小于20mm最后打设锁脚锚杆，锁脚锚杆方向下沉角度45,和地脚连接板距离50cm。锁脚锚杆施工完成后再次对拱架根据放样拉线检查。合格后不得放置时间过长，应
4、立即喷射混凝土至设计厚度。钢架纵向间采用622钢筋连接，连接钢筋环向设置间距1.0mo钢架安装完成后，及时进行喷射混凝土，喷射时分层（层厚不应大于IOCm）、分段三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-013单位工程名称桂花园隧道平导第页共5页交底内容（桂花园隧道-进口平导-洞身工程-单车道I型断面IVb型钢架施工）主送单位桂花园隧道进口施工队日期2020年9月18日进行，钢架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm。钢架在两侧边墙脚和最大跨处各设2根622砂浆锚杆作为锁脚锚管，每根长3.5m。
5、3.质量标准；（1）钢架应工厂化制造，出厂前必须进行检验、试拼装。（2）钢架应在隧道开挖后或初喷混凝土后及时进行架设。（3）钢架底脚应置于牢固的基础上，或者设钢垫板、混凝土填充。（4）钢架与围岩或初喷层间的间隙采用喷射混凝土喷填密实。（5）钢架安装不得侵入二次衬砌断面，相邻钢架及各节钢架间的连接应符合设计要求。钢架靠围岩侧混凝土保护层厚度不得小于4cm。靠二次衬砌侧覆盖层厚度不得小于3cm。（6）沿钢架外缘每隔2米用保护层垫块与初喷层或围岩顶紧，钢架与初喷层或围岩间的间隙采用喷射混凝土喷填密实。（7）型钢原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状锈蚀。（8）钢架各节长度不应大于4
6、m,钢架节点焊接长度应大于4cm,对称焊接，钢架周边拼装允许偏差为3cm,平面翘曲小于2cm。（9）钢架安装允许偏差：间距10Omnb横向50mm,高程50mm,垂直度14.安全、环保、文明施工等技术措施；（1）施工期间，应对支护的工作状态进行定期和不定期检查。在不良地质地段，应由专人每班检查。当发现支护变形或损坏时，应立即修整加固，当险情危急时，应将人员撤出危险区。（2）钢架底脚严禁悬空或置于虚磴和活动石块上。钢架节段及钢架之间及时连接牢固，防止倾倒，钢架背后的孔隙必须用喷射碎填充密实，严禁背后填充片石等其。他材料，钢架安装完成后应及时施作锁脚锚管，并与之连接牢固。（3）所有施工人员必须戴安
7、全帽，特殊工种按规定佩戴好防护用品。搞好安全用电，场内架设电线应绝缘良好，悬挂高度及悬挂点间距必须符合安全规定C三级技术交底记录三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-013单位工程名称桂花园隧道平导第页共5页交底内容（桂花园隧道-进口平导-洞身工程-单车道I型断面IVb型钢架施工）主送单位桂花园隧道进口施工队日期2020年9月18日（4）施工作业中所用的物料，须堆放平稳，以防滑落；施工后的余料及废料，不得向下抛掷。（5）高处作业必须系安全带，安全带挂在牢固的物件上。严禁在一个物件上拴挂几根安全带或一根安
