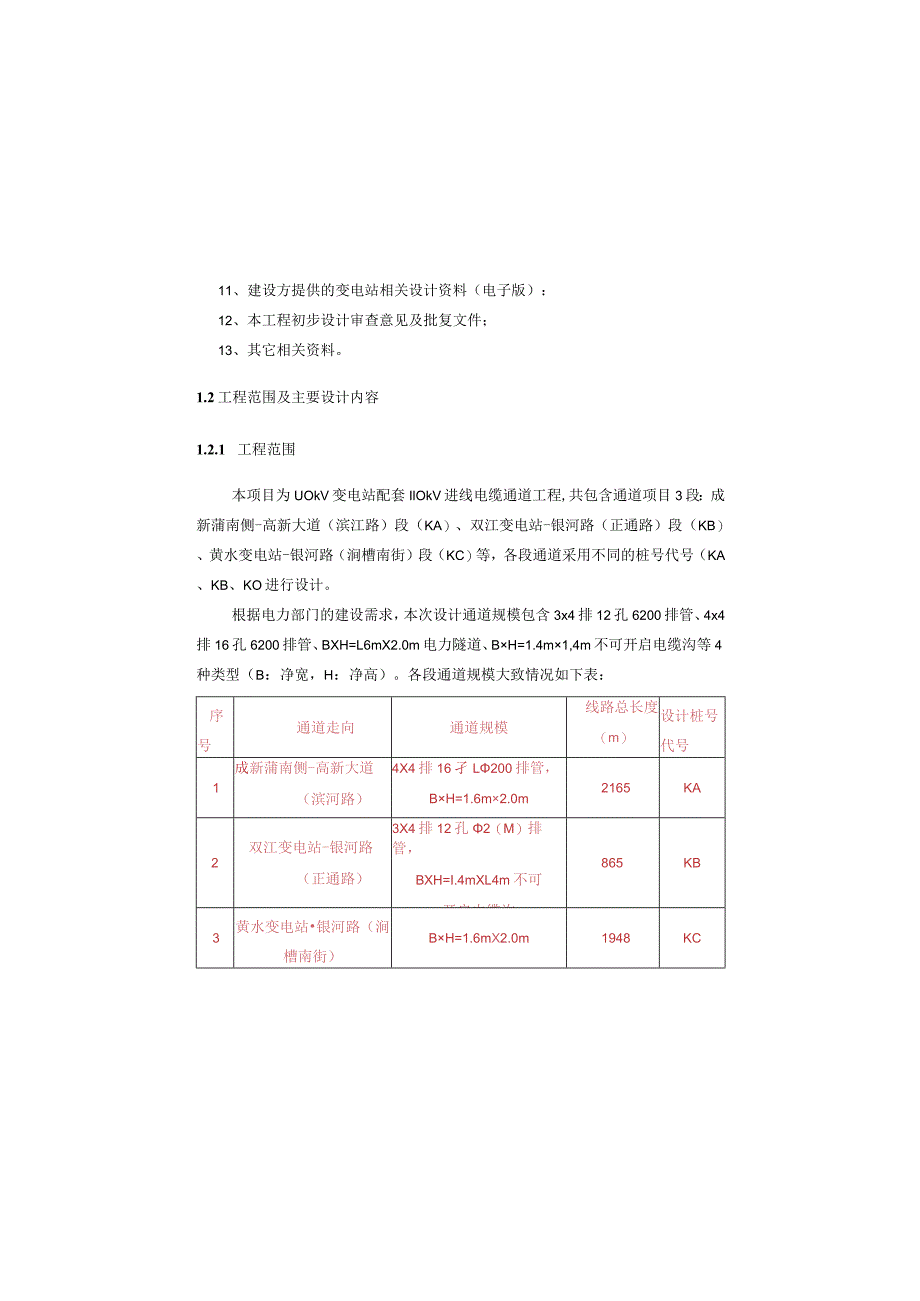

1、11、建设方提供的变电站相关设计资料（电子版）：12、本工程初步设计审查意见及批复文件；13、其它相关资料。1.2工程范围及主要设计内容1.2.1 工程范围本项目为UOkV变电站配套IlOkV进线电缆通道工程,共包含通道项目3段：成新蒲南侧-高新大道（滨江路）段（KA）、双江变电站-银河路（正通路）段（KB）、黄水变电站-银河路（涧槽南街）段（KC）等，各段通道采用不同的桩号代号（KA、KB、KO进行设计。根据电力部门的建设需求，本次设计通道规模包含3x4排12孔6200排管、4x4排16孔6200排管、BXH=L6mX2.0m电力隧道、BH=1.4m1,4m不可开启电缆沟等4种类型（B：净宽
2、，H：净高）。各段通道规模大致情况如下表：序号通道走向通道规模线路总长度（m）设计桩号代号1成新蒲南侧-高新大道（滨河路）4X4排16孑L200排管，BH=1.6m2.0m2165KA2双江变电站-银河路（正通路）3X4排12孔2（M）排管，BXH=I.4mXL4m不可开启电缆沟865KB3黄水变电站银河路（涧槽南街）BH=1.6mX2.0m1948KCIlOkV变电站配套IlOkV进线电缆通道工程施工图设计总体及工艺部分设计说明一、概述1.1主要设计依据1、本工程设计合同；2、建设方提供的本项目设计红线图；3、本工程1：500带状地形图；4、本工程地下管线探测资料；5、本工程地质勘察资料；6
3、、建设方提供的本项目沿线区域控规、专规资料：7、本项目可研报告及批复意见；8、建设方提供的双流区轨道交通相关设计及规划资料（电子版）：9、建设方提供的双流区防洪规划资料（电子版）；10、建设方提供的片区道路及用地竖向规划（电子版）；为节约工程投资、确保项目顺利落地实施，建设方组织勘察、设计单位对通道设计进行了多轮次方案经济技术比较，最终确定了各段通道的具体设计方案。4、2022年12月28日，双流区新科局组织召开本项目初步设计专家审查，原则通过本项目初步设计。14设计采用规范I、电力电缆隧道设计规程DLfT5484-2013；2、城市电力电缆线路设计技术规定(DUT5221-2016)；3、电
4、力工程电缆设计标准(GB50217-2018)；4、室外排水设计标准(GB5(X)I4-2O21):5、给水排水工程构筑物结构设计规范(GB5(X)69-2(M)2):6、地下工程防水技术规范(GB50108-2008)；7、泵站设计标准GB/T50265-2022；8、给水排水管道工程施工及验收规范(GB50268-2008)；9、给水排水工程顶管技术规程CECS246:2008；10、顶管施工技术及验收规范(试行)2016.12；11、建筑工程施工质量验收统一标准(GB50300-2013)；12、地下防水工程质量验收规范(GB50208-2011)；13、建筑与市政工程抗震通用规范GB5
5、5002-2021：14、市政公用工程设计文件编制深度规定，(2013年版)：15、其它现行的相关规范标准。1.5主要技术指标1、标准横断面：4x4排16孔200排管、3x4排12孔200排管、BH=L6m2.0m电力隧道、BH=1.4m1.4m不可开启电缆沟。无明挖开槽条件施工的4x4排16孔6200排管，采用d1500圆管顶管或暗挖BH=1.6m2.0m电力隧道；无明挖开槽条件施工的3x4排12孔6200排管，则采用dl200圆管顶管。1.2.2主要设计内容本工程为电缆通道建设项目，建设内容为通道主体结构及配套附属设施，根据设计合同，本次施工图设计内容包含电缆通道总体及工艺、结构、电气、通
6、风、排水、临时交通组织设计等专业，设计成果共6分册。3米以上深基坑、施工降水等不在本次设计范围内，由建设方另行委托设计。通道内高压电缆（含支架）、消防配套设施等，由供电部门自行设计、实施。13设计研究过程我公司自2021年11月项目中标以来，至今已开展设计工作有一年有余，主要设计研究过程大致如下：1、2021年11月-2022年3月，项目前期研究阶段，历时4个月。该阶段，与电力主管部门进行了多轮交流，按照电力部门的具体需求，结合输变电线路的规划方案、变电站的建设方案等，与双流区规划建设、天府供电公司等一道，共同研究确定了各段通道的路由走向和建设规模。2、2022年4月2022年7月，项目选线设
7、计阶段，历时4个月。该阶段，建设方多次组织勘察、设计单位进行现场踏勘，结合周边规划及现状设施，进行粗选、细选通道线路，选线设计过程中，新科局多次组织技术方案研讨会，多次向双流区规划与自然资源局、水务局、蛟龙港、管线单位、供电公司、街道办等部门征求意见，最终确定了各段通道的设计线位。3、2022年8月-2022年11月，项目初步设计阶段，历时4个月。该阶段,线路示意图2.2 平面设计本次电缆通道平面根据成都市双流区规划和自然资源局提供的红线图进行设计，通道主要布置在道路外侧绿化带内，部分段落布置在道路红线范围内。具体详见电缆通道平面设计图。2.3 纵断面设计纵断面设计主要考虑以下因素：1、沿线地
8、形、地势条件，电缆通道结构顶面不得高于现状场地高程，并保证电缆通道建成后，顶部有一定的覆土厚度，为其它市政管线预留一定的横穿空间。2、下穿既有沟渠处，电缆通道须低于现状沟渠底，确保近期不影响沟渠的行洪断面，并为远期沟渠规划预留一定的弹性空间。3、接已建通道的高程、接入变电站的通道高程要求。4、与支线通道的高程衔接。5、沿线既有地下管线的高程情况，须避让现状电力、通信、燃气、雨污水等现状管道的高程。6、采用暗挖或顶管方式施工的通道，须保证顶部具有一定的覆土厚度，本设计暗挖段落拱顶覆土按不小于4米进行控制，顶管按不小于3米覆土厚度控制。各段电缆通道纵断面设计详见纵断面设计图。2、电力线路等级：UO
9、KV。3、结构荷载：覆柱重量及结构自重，通道顶堆积荷载标准值取10.5kNm2,车道内的按城-A级荷载考虑。4、结构工程设计使用年限：排管50年，隧道100年。5、结构安全等级：排管二级、隧道一级。6、抗震设防类别：重点设防类（乙类）；抗震设计烈度：7度7、防水等级：二级。8、裂缝控制等级：三级，0.2mm。9、环境类别：二b10、隧道内电气设备供电电压：38OV/22OV；11、接地系统：TN-S；接地电阻1.0欧。二、电缆通道总体及工艺设计2.1 工程区域位置及线路走向本次拟建电力通道共3段，主要位于成都市双流区黄水镇街道及九江街道。成新蒲南侧-高新大道（滨江路）段主要沿白河西侧市政道路布
10、置，双江变电站-银河路（正通路）段布置在正通路北侧规划绿带内，黄水变电站-银河路（涧槽南街）段主要沿涧槽南街两侧绿化带布置。沿线穿越的主要道路有柑通路、新华大道、高新大道、滨江路、涧槽南街、银河路等，项目所在区域位置如下图所示：项目区域位置示意图拟建通道共包含3段，各段线路大致走向详见工程线路示意图及总平面布置图。接双江变电站进站段BxH=1.4m1.4m不可开启电缆沟18黄水变电站-银河路（涧槽南街）（KC段）KCo+OOOKC1+948.068BH=1.6m2.0m隧道1948.068合计BXH=I.6mx2.0m隧道：2159.248m：4x4排16孑L200排管：1791.941m；3
11、x4排12孔200排管：546.741m；dl500圆管顶管：162.069m；dl200圆管顶管：298.484m。2.5节点构筑物设计为满足通道建成后的运行管理要求，通道内须配套建设以下节点构筑物：1、风孔BH=1.6m2.0m电力隧道间隔约IoOm左右布置风孔，暗挖段在竖井内设置风孔，电力隧道采用机械通风。风孔内通风设施具体做法详见通风专业设计图。2、人孔所有通道均须设置检修人孔，排管段间隔不大于50m设置人孔，其余通道间隔约IOom设置人孔。暗挖和顶管段在竖井内设置人孔，排管段人孔设置在排管检查内。3、泵站在BH=1.6m2.0m隧道集水低点处布置集水泵坑，泵坑内设置抽水泵及排水管道，
12、主要排除电缆通道结构渗漏水，暗挖段泵坑设置在竖井内。2.4标准横断面设计通道设计规模按照电力部门提供的建设需求确定，包含3x4排12孔巾200排管、44排16孑L6200排管、BH=1.6m2.0m电力隧道、BH=1.4m1.4m不可开启电缆沟等4种类型（B：净宽，H：净高）。采用非开挖方式施工时，44排16孔6200排管采用dl500圆管顶管或暗挖BXH=L6mX2.0m电力隧道;3x4排16孔6200排管采用d1200圆管顶管。标准横断面尺寸详见相关设计图，各种规格的通道，具体段落分布如下表:通道名称桩号范围通道横断面尺寸长度（m）成新蒲南侧-高新大道（滨江路）-（KA段）KAo-O20.
13、289KA()+810.822KA0+865.625-KA1+538.551,KA1+565.428KA1+738.233,KA1+765.765KA1+880.8644x4排16孔6200排管1791.941KA0+810.822KA0+865.625,KAl+538.551-KAl+565.428,KAl+738.233KA1+765.765,KA1+88().864KA1+933.721d1500圆管顶管162.069KA1+933.721KA2+144.901BH=1.6m2.0m隧道211.18双江变电站-银河路（正通路）一（KB段）KBO+OOO-KBO+156.022,KBO+2
14、05.054KB0+349.519,KB0+526.828KB0+773.0823x4排12孔6200排管546.741KBO+156.022-KB0+205.054,KB0+349.519KB0+526.828,KB0+773.082-KB0+845.125dl200圆管顶管298.484700(ZQ),并设防盗、防跳及防坠落装置。排管段的人孔井盖加装远程无线联网防盗报警装置。隧道的人孔井盖，均加装智能防盗模块，智能模块应具备侵入报警及远程定位功能。人孔爬梯均采用固定钢梯。钢梯参照15J401-U。钢梯材质为Q235B,钢梯所用钢材及连接件均应进行热浸锌处理，其余技术要求参照15J401-I
15、1之说明执行。详“钢爬梯大样图二6、防盗格栅及防盗刺：在每处风孔及封堵人孔井盖下方补充配套防盗格栅及防盗刺措施，采用膨胀螺栓+焊接方式固定，进一步降低不法分子非法进入风险，提高井口安防性能。(1)防盗格栅(2)防盗刺防盗井盖措施7、人孔，风孔的设置高度，结合通道周边现状地面标高进行确定。为避免地面积水从人孔和风孔的开口部进入通道，位于绿化带内的，要求所有人孔检查井、风孔下缘不得低于现状地面高程0.5m；位于车道或人行道内的，人孔检查井井盖与路面标高齐平。三、本项目初步设计审查意见执行情况2022年12月28日，双流区新科局组织召开了本项目初步设计专家评审会，参会单位有区规自局、区发改局、空港发展集团、天府供电公司(发策、泵站内相关排水设施具体做法详建排水专业设计图。4、T口通道接入变电站处，或通道线路连接处，设
