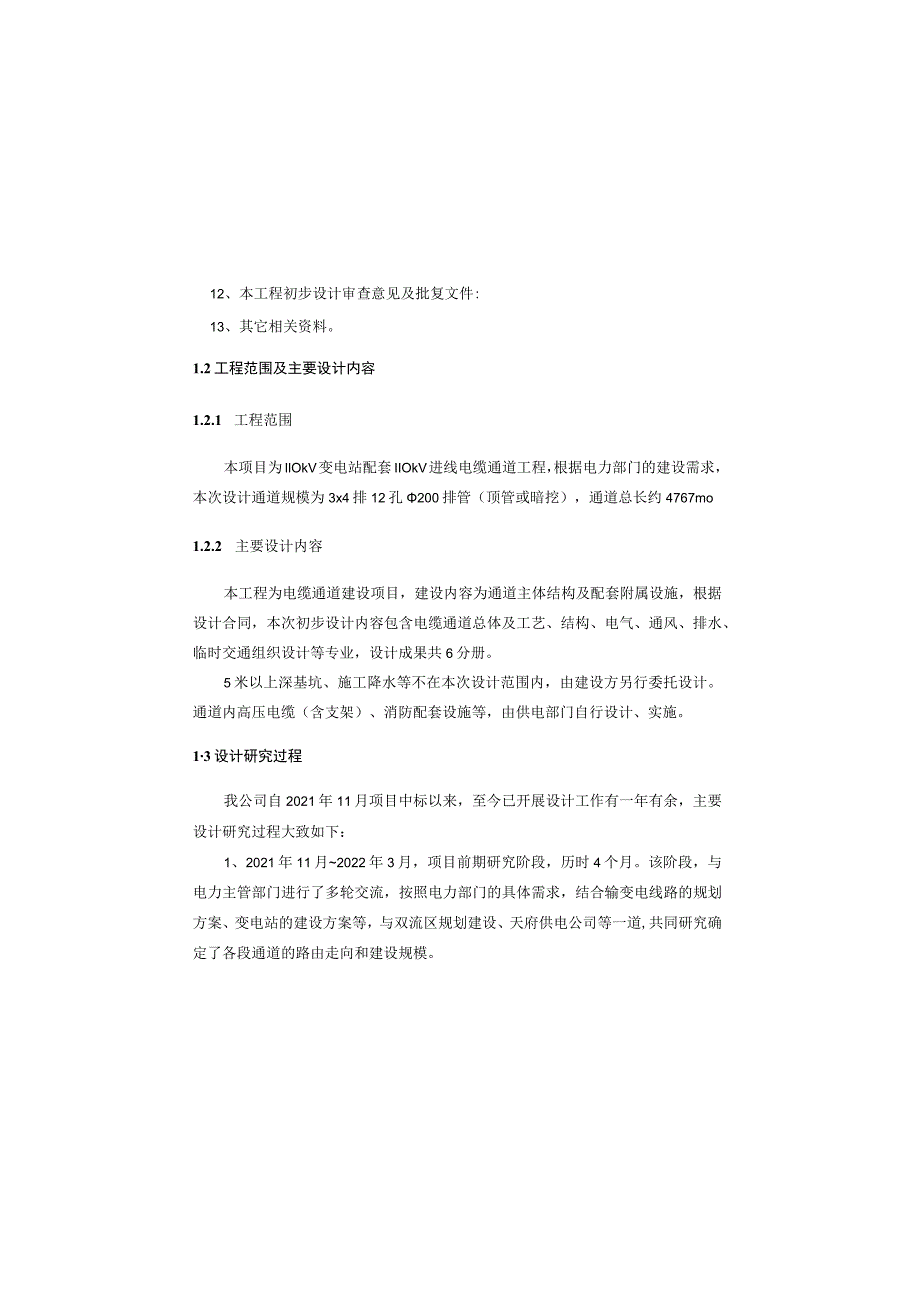

1、12、本工程初步设计审查意见及批复文件:13、其它相关资料。1.2工程范围及主要设计内容1.2.1 工程范围本项目为IlOkV变电站配套IIOkV进线电缆通道工程，根据电力部门的建设需求，本次设计通道规模为3x4排12孔200排管（顶管或暗挖），通道总长约4767mo1.2.2 主要设计内容本工程为电缆通道建设项目，建设内容为通道主体结构及配套附属设施，根据设计合同，本次初步设计内容包含电缆通道总体及工艺、结构、电气、通风、排水、临时交通组织设计等专业，设计成果共6分册。5米以上深基坑、施工降水等不在本次设计范围内，由建设方另行委托设计。通道内高压电缆（含支架）、消防配套设施等，由供电部门自行

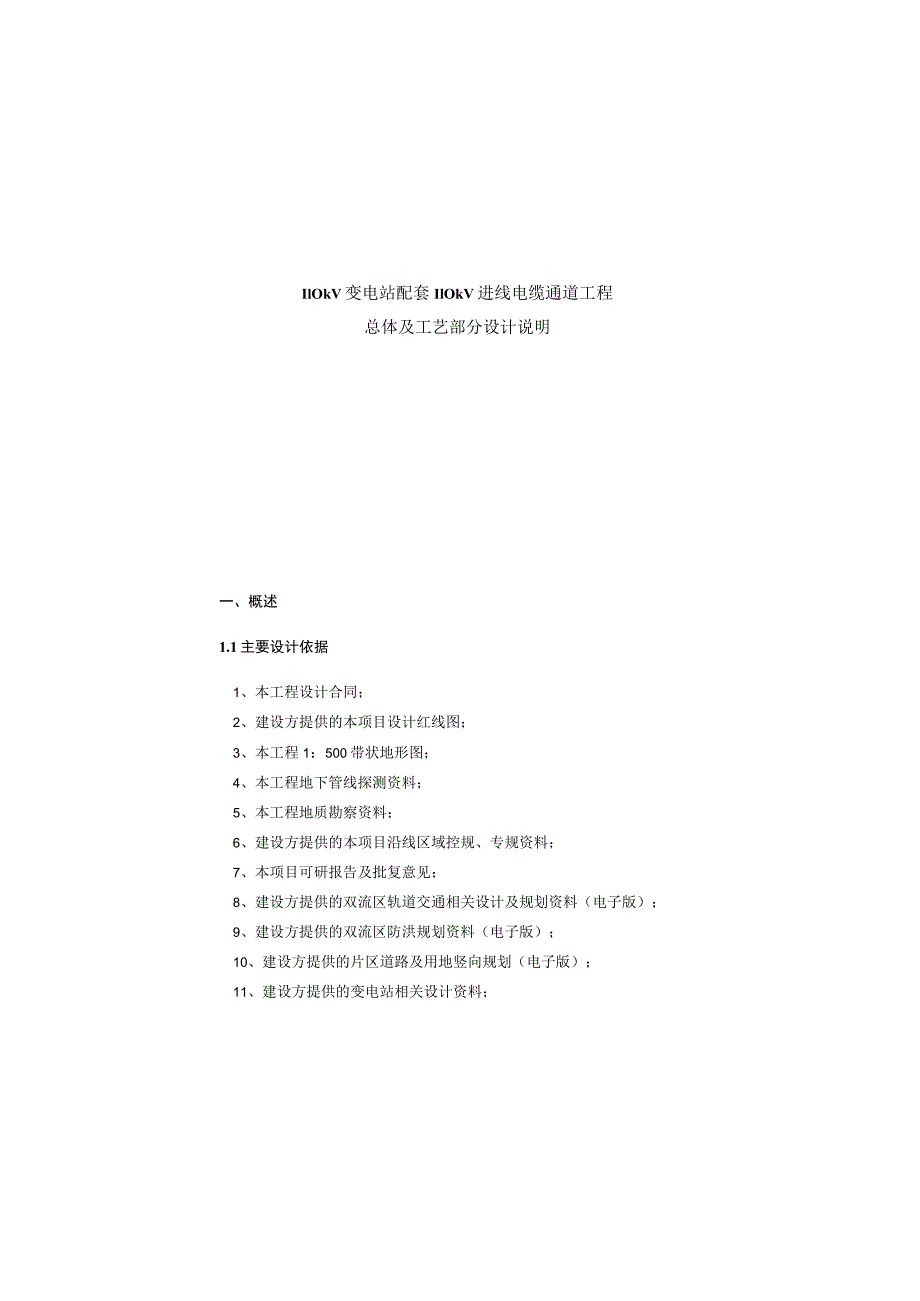

2、设计、实施。13设计研究过程我公司自2021年11月项目中标以来，至今已开展设计工作有一年有余，主要设计研究过程大致如下：1、2021年11月2022年3月，项目前期研究阶段，历时4个月。该阶段，与电力主管部门进行了多轮交流，按照电力部门的具体需求，结合输变电线路的规划方案、变电站的建设方案等，与双流区规划建设、天府供电公司等一道,共同研究确定了各段通道的路由走向和建设规模。IlOkV变电站配套IlOkV进线电缆通道工程总体及工艺部分设计说明一、概述1.1主要设计依据1、本工程设计合同；2、建设方提供的本项目设计红线图；3、本工程1：500带状地形图；4、本工程地下管线探测资料；5、本工程地质

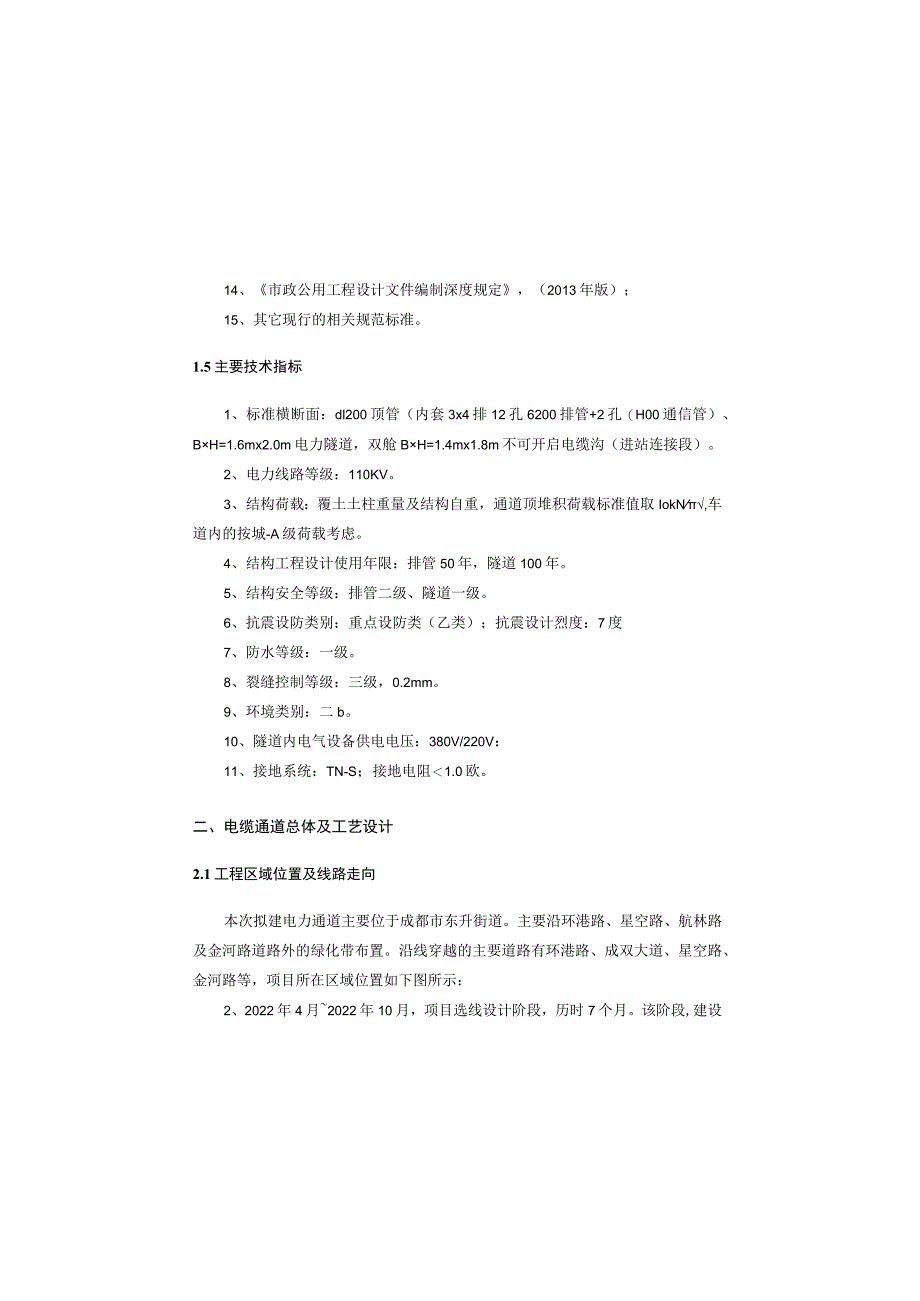

3、勘察资料；6、建设方提供的本项目沿线区域控规、专规资料；7、本项目可研报告及批复意见；8、建设方提供的双流区轨道交通相关设计及规划资料（电子版）；9、建设方提供的双流区防洪规划资料（电子版）；10、建设方提供的片区道路及用地竖向规划（电子版）；11、建设方提供的变电站相关设计资料；14、市政公用工程设计文件编制深度规定，（2013年版）；15、其它现行的相关规范标准。1.5主要技术指标1、标准横断面：dl200顶管（内套3x4排12孔6200排管+2孔（H00通信管）、BH=1.6mx2.0m电力隧道，双舱BH=1.4mx1.8m不可开启电缆沟（进站连接段）。2、电力线路等级：110KV。3、
4、结构荷载：覆土土柱重量及结构自重，通道顶堆积荷载标准值取IokN,车道内的按城-A级荷载考虑。4、结构工程设计使用年限：排管50年，隧道100年。5、结构安全等级：排管二级、隧道一级。6、抗震设防类别：重点设防类（乙类）；抗震设计烈度：7度7、防水等级：一级。8、裂缝控制等级：三级，0.2mm。9、环境类别：二b。10、隧道内电气设备供电电压：380V/220V：11、接地系统：TN-S；接地电阻1.0欧。二、电缆通道总体及工艺设计2.1工程区域位置及线路走向本次拟建电力通道主要位于成都市东升街道。主要沿环港路、星空路、航林路及金河路道路外的绿化带布置。沿线穿越的主要道路有环港路、成双大道、星
5、空路、金河路等，项目所在区域位置如下图所示：2、2022年4月2022年10月，项目选线设计阶段，历时7个月。该阶段,建设方多次组织勘察、设计单位进行现场踏勘，结合周边规划及现状设施，进行粗选、细选通道线路，选线设计过程中，新科局多次组织技术方案研讨会，多次向双流区规划与自然资源局、水务局、管线单位、供电公司、街道办等部门征求意见，最终确定了各段通道的设计线位。3、2022年11月2023年2月，项目初步设计阶段，历时4个月。该阶段,为节约工程投资、确保项目顺利落地实施，建设方组织勘察、设计单位对通道设计进行了多轮次方案经济技术比较，最终确定了各段通道的具体设计方案。4、2023年3月1511
6、,双流区新科局组织召开本项目初步设计专家审查，原则通过本项目初步设计。1.4设计采用规范I、电力电缆隧道设计规程DUT5484-2013；2、城市电力电缆线路设计技术规定(DLT52212016);3、电力工程电缆设计标准(GB50217-2018)；4、室外排水设计标准(GB50014-2021)：5、给水排水工程构筑物结构设计规范(GB50069-2002)；6、地下工程防水技术规范(GB50108-2008)；7、泵站设计标准GBZT50265-2022；8、给水排水管道工程施工及验收规范(GB50268-2008)；9、给水排水工程顶管技术规程CECS246:2008；10、顶管施工技
7、术及验收规范(试行)2016.12；11、建筑工程施工质量验收统一标准(GB5O3OO-2O13)；12、地下防水工程质量验收规范(GB50208-20U)：13、建筑与市政工程抗震通用规范GB55002-2021：各段电缆通道纵断面设计详见纵断面设计图。2.4标准横断面设计通道设计规模按照电力部门提供的建设需求确定，全线均采用34排12孔200排管。采用非开挖方式施工时，排管采用dl2(X)圆管顶管或暗挖BH=1.6m2.0m电力隧道：接变电站进站通道采用双舱BH=1.4mx1.8m不可开启电缆沟。标准横断面尺寸详见相关设计图，具体段落分布如下表:通道名称桩号范围通道横断面尺寸长度(m)HO
8、kV迎春变电站配套进线电缆通道工程K0+047.660K2+894.652,K3+154.584K3+429.122,K3+563.540K3+763.54,K3+868.633K3+941.392,K4+052.267K4+185.821,K4+301.27-K4+501.272dl200圆管顶管3638.37KAo+000K0+047.660K2+894.652K3+154.584,K3+429.122K3+563.540,K3+763.54K3+868.633,K3+941.392-K4+052.267,K4+181,574-K4+301,270,K4+501.272-K4+763.61
9、BH=1.6m2.0m1125.3进站通道双舱BH=1.4m1.8m不可开启电缆沟3项目区域位置示意图拟建通道线路大致走向详见工程线路示意图及总平面布置图。线路示意图2.2 平面设计本次电缆通道平面根据成都市双流区规划和自然资源局提供的红线图进行设计，通道主要布置在道路外侧绿化带内，部分段落布置在道路红线范围内。具体详见电缆通道平面设计图。2.3 纵断面设计纵断面设计主要考虑以下因素：1、沿线地形、地势条件，电缆通道结构顶面不得高于现状场地高程，并保证电缆通道建成后，顶部有一定的覆土厚度，为其它市政管线预留一定的横穿空间。2、下穿既有沟渠处，电缆通道须低于现状沟渠底，确保近期不影响沟渠的行洪断
10、面，并为远期沟渠规划预留一定的弹性空间。3、接已建通道的高程、接入变电站的通道高程要求。4、与支线通道的高程衔接。5、沿线既有地下管线的高程情况，须避让现状电力、通信、燃气、雨污水等现状管道的高程。6、采用暗挖或顶管方式施工的通道，须保证顶部具有一定的覆土厚度，本设计暗挖段落拱顶覆土按不小于4米进行控制，顶管覆土厚度按不小于1.5倍管径控制。管段在竖井内设置检查井。2.6其它附属设施设置要求1、电力隧道所有风机井均采用不可开启式全预制式结构，在每个风口内侧均要求加设两道热镀锌防鼠钢丝网，网格间距IOmm02、为避免雨水倒灌，泵站排出管道内须安装止回阀。3、电缆隧道内部设置排水沟，内部底板C25
11、碎面层应作糙化防滑处理，电缆隧道坡度大于10%的段落，人行步道设置成台阶方式。4、隧道边墙内设置槽式预埋件，纵向间距1.5m,双侧布置，长度根据电缆通道断面结构定；槽钢顶与上缘倒角齐，槽钢底与下缘倒角齐；槽式预埋件为热轧槽，以保证整体长期结构受力性能安全，预埋槽内具有齿牙结构（可供竖向调节），并确保沿槽道方向受力性能及与构件连接咬合性能。5、电缆通道人孔采用双层球墨铸铁五防井盖，内盖带锁。井盖荷载等级按检查井盖GB23858-2009标准执行，采用D400重型井盖（座），型号为700（ZQ）,并设防盗、防跳及防坠落装置。人孔井盖，均加装智能防盗井盖及高速球型摄像机。人孔爬梯均采用固定钢梯。钢梯
12、参照15J401-1L钢梯材质为Q235B,钢梯所用钢材及连接件均应进行热浸锌处理，其余技术要求参照15J401-11之说明执行。详“钢爬梯大样图”。6、防盗格栅及防盗刺：在每处风孔及封堵人孔井盖下方补充配套防盗格栅及防盗刺措施，采用膨胀螺栓+焊接方式固定，进一步降低不法分子非法进入风险，提高井口安防性能。合计BH=1.6m2.0m:1125.3m；dl200圆管顶管（内套3x4排12孔200排管）：3638.37m；双舱BXH=I.4mX1.8m不可开启电缆沟：3m。2.5节点构筑物设计为满足通道建成后的运行管理要求，通道内须配套建设以下节点构筑物：1、风孔BH=I.6m2.0m电力隧道间隔
13、约100m左右布置风孔，暗挖段在竖井内设置风孔，电力隧道采用机械通风。风孔内通风设施具体做法详见通风专业设计图。2、人孔所有通道均须设置检修人孔，暗挖和顶管段均在竖井内设置人孔。3、泵站在BH=1.6m2,0m隧道集水低点处布置集水泵坑，泵坑内设置抽水泵及排水管道，主要排除电缆通道结构渗漏水，暗挖段泵坑设置在竖井内。泵站内相关排水设施具体做法详见排水专业设计图。4、T口通道接入变电站处，或通道线路连接处，设置T型交叉口，采用竖井进行连接。5、排管电缆接头井排管间隔500米左右，须设置电缆接头井。本次接头井的设置位置，由电缆线路设计单位提供。施工前应进一步与电缆设计单位对接，确认电缆接头井的具体
14、设置位置。6、排管检查井排管间隔不大于50米，设置排管连接井，排管连接井内设置检修孔。顶置，根据接头井尺寸结合路径走向合理选择布置位置，明确开挖及支护方式：同时根据接头井位置合理调减各顶管井，完善纵断面图：执行情况：按意见执行，已与电气专业初步确认接头井位置，施工前要求施工单位与电气设计单位进一步核实确认后施工。开挖及支护方式详见基坑支护专项设计。已根据接头井布置调整顶管井布置，优化纵断面设计。4、明确顶管施工方式，鉴于本项目顶管长度较长，地下水位较高，顶管管径1.2米的实际情况，建议采用机械顶管施工。设计应根据地质情况选择适合本项目的顶管机械尺寸，复核顶管工作井尺寸是否满足要求，顶管接收井尺
