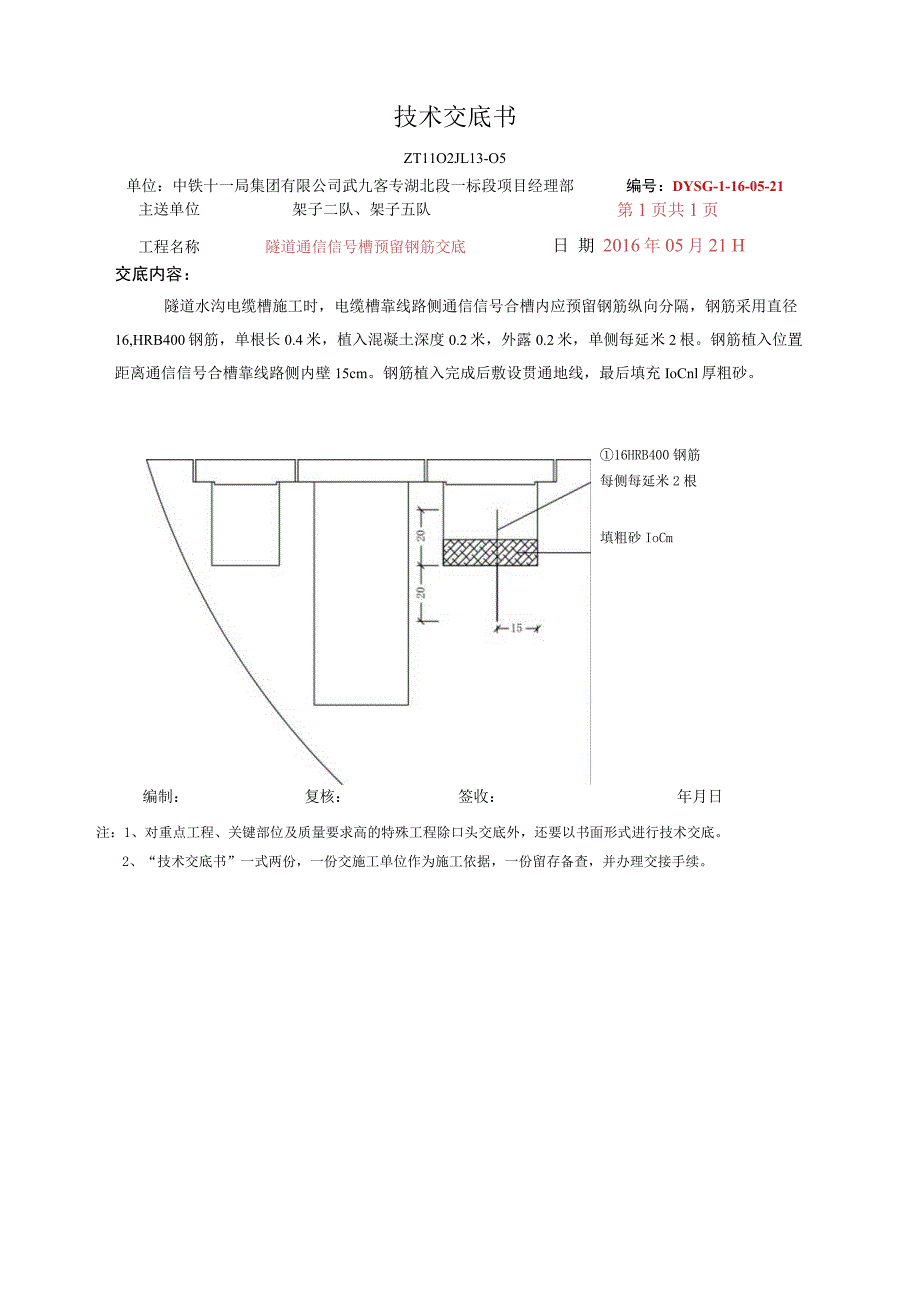

技术交底书ZT11O2JL13-O5单位:中铁十一局集团有限公司武九客专湖北段一标段项目经理部编号:DYSG-1-16-05-21主送单位架子二队、架子五队第1页共1页工程名称隧道通信信号槽预留钢筋交底日 期 2016年05月21 H交底内容:隧道水沟电缆槽施工时,电缆槽靠线路侧通信信号合槽内应预留钢筋纵向分隔,钢筋采用直径16,HRB400钢筋,单根长0.4米,植入混凝土深度0.2米,外露0.2米,单侧每延米2根。钢筋植入位置距离通信信号合槽靠线路侧内壁15cm。钢筋植入完成后敷设贯通地线,最后填充IoCnl厚粗砂。16HRB400钢筋 每侧每延米2根填粗砂IoCm编制:复核:签收:年月日注:1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外,还要以书面形式进行技术交底。2、“技术交底书”一式两份,一份交施工单位作为施工依据,一份留存备查,并办理交接手续。
