1、钢筋工程量计算梁的钢筋计算上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2:箍筋（根数）：【L（净跨）-50*2】/箍筋间距+1左边支座上部负筋：1、上排：L（净跨）/3+锚固2、下排：L（净跨）/4+锚固右边支座上部负筋：1、上排：L（净跨）/3+锚固2、下排：L（净跨）/4+锚固中间支座上部负筋：1、上排：L（净跨）/3+L（净跨）/3+支座宽2、下排：L（净跨）/4+L（净跨）/4+支座宽【注：L（净跨）为该支座相邻两跨跨长值大者】下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固吊筋：次梁宽+50*2+2*【梁高-2*硅保护层】/SIN45+2*20*D架立

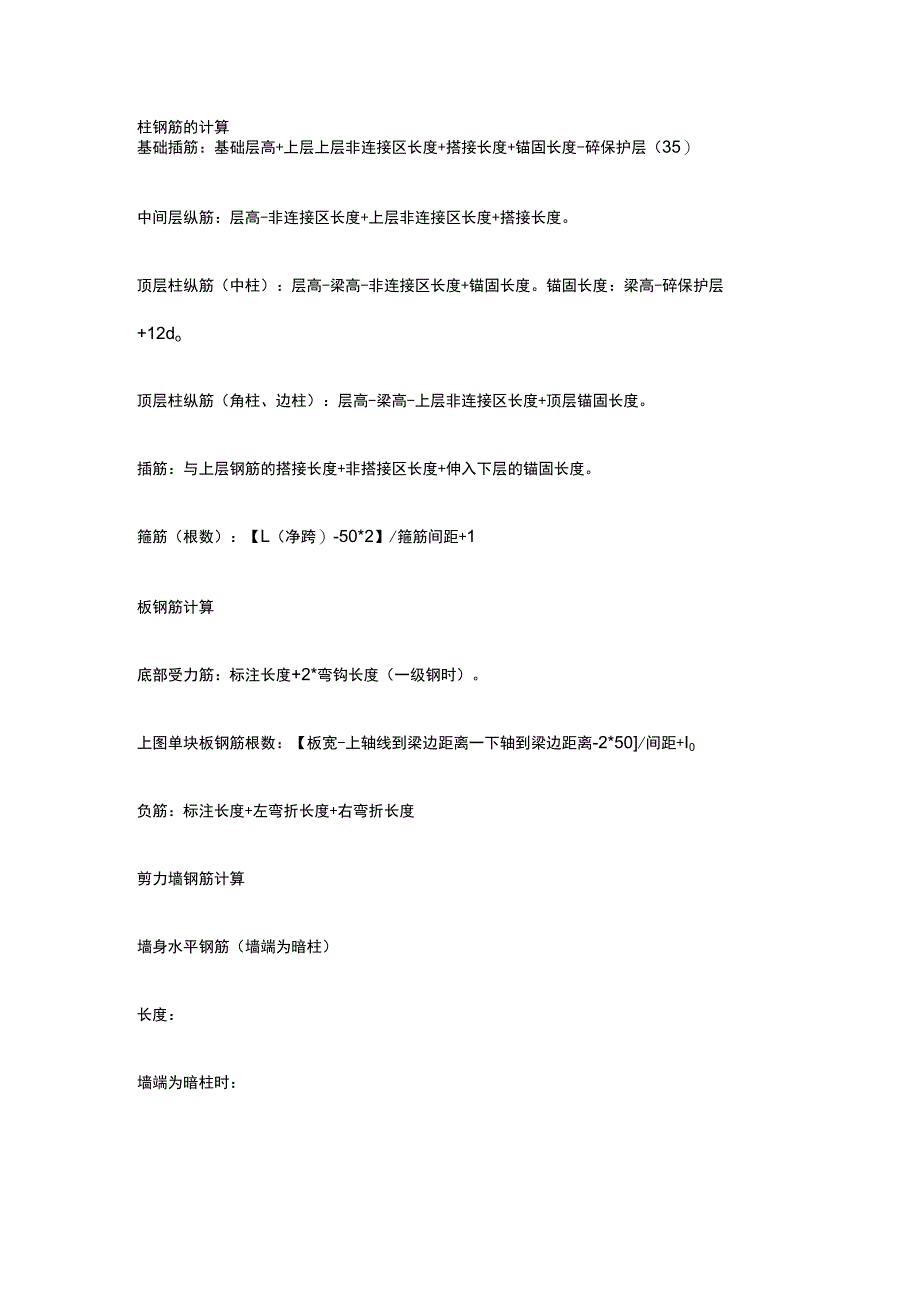

2、筋：净跨长-L（净跨）/3【左边支座】-L（净跨）/3【右边支座】+搭接*2悬臂梁钢筋计算下图钢筋形式：全跨长-碎保护层-右支座+下弯长度+锚固长度下弯长度：梁高-2*硅保护层+次梁宽-硅保护层+50+斜长+锚固值柱钢筋的计算基础插筋：基础层高+上层上层非连接区长度+搭接长度+锚固长度-碎保护层（35）中间层纵筋：层高-非连接区长度+上层非连接区长度+搭接长度。顶层柱纵筋（中柱）：层高-梁高-非连接区长度+锚固长度。锚固长度：梁高-碎保护层+12do顶层柱纵筋（角柱、边柱）：层高-梁高-上层非连接区长度+顶层锚固长度。插筋：与上层钢筋的搭接长度+非搭接区长度+伸入下层的锚固长度。箍筋（根数）：
3、【L（净跨）-50*2】/箍筋间距+1板钢筋计算底部受力筋：标注长度+2*弯钩长度（一级钢时）。上图单块板钢筋根数：【板宽-上轴线到梁边距离一下轴到梁边距离-2*50/间距+I0负筋：标注长度+左弯折长度+右弯折长度剪力墙钢筋计算墙身水平钢筋（墙端为暗柱）长度：墙端为暗柱时：外侧钢筋连续通过外侧钢筋二墙长-2*保护层内侧钢筋二墙长-2*保护层+弯折外侧钢筋不连续通过外侧钢筋二墙长-2*保护层+0.65*2Lae内侧钢筋二墙长-2*保护层+弯折根数：层高-2*50/间距+1（暗梁、连梁墙身水平筋照设）墙身水平钢筋（墙端为端柱）长度：基础层，需要增加插筋。中间层二层高+伸入上层的搭接顶层二净高+锚固根数=墙净长-2*50/间距+1（墙身竖向钢筋从暗柱、端柱边50mm开始布置）墙身拉筋长度二墙厚-2*保护层+弯钩根数=墙净面积/拉筋的布置面积注：墙净积是指要扣除暗（端）柱、暗（连）梁；拉筋的面筋面积是指其水平方向间距*竖向间距。暗（端）柱钢筋：纵筋基础层，需要输入插筋（格式同墙向竖向钢筋）中间层=层高+伸入上层的长度顶层二净高+锚固如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。箍筋：自由组合暗梁暗梁随墙走，故其钢筋计算很简单纵筋二暗梁净长+锚固-箍筋
