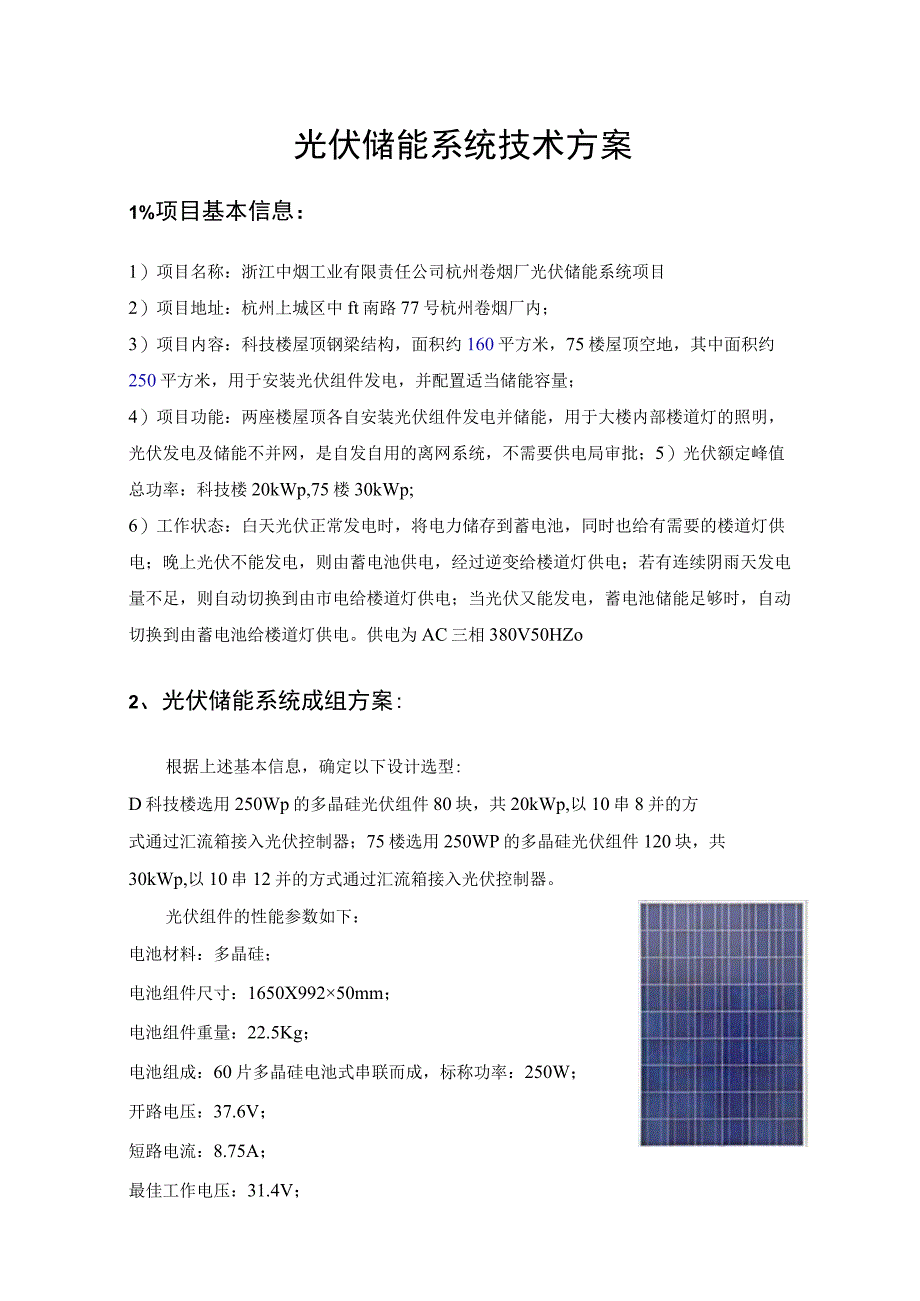

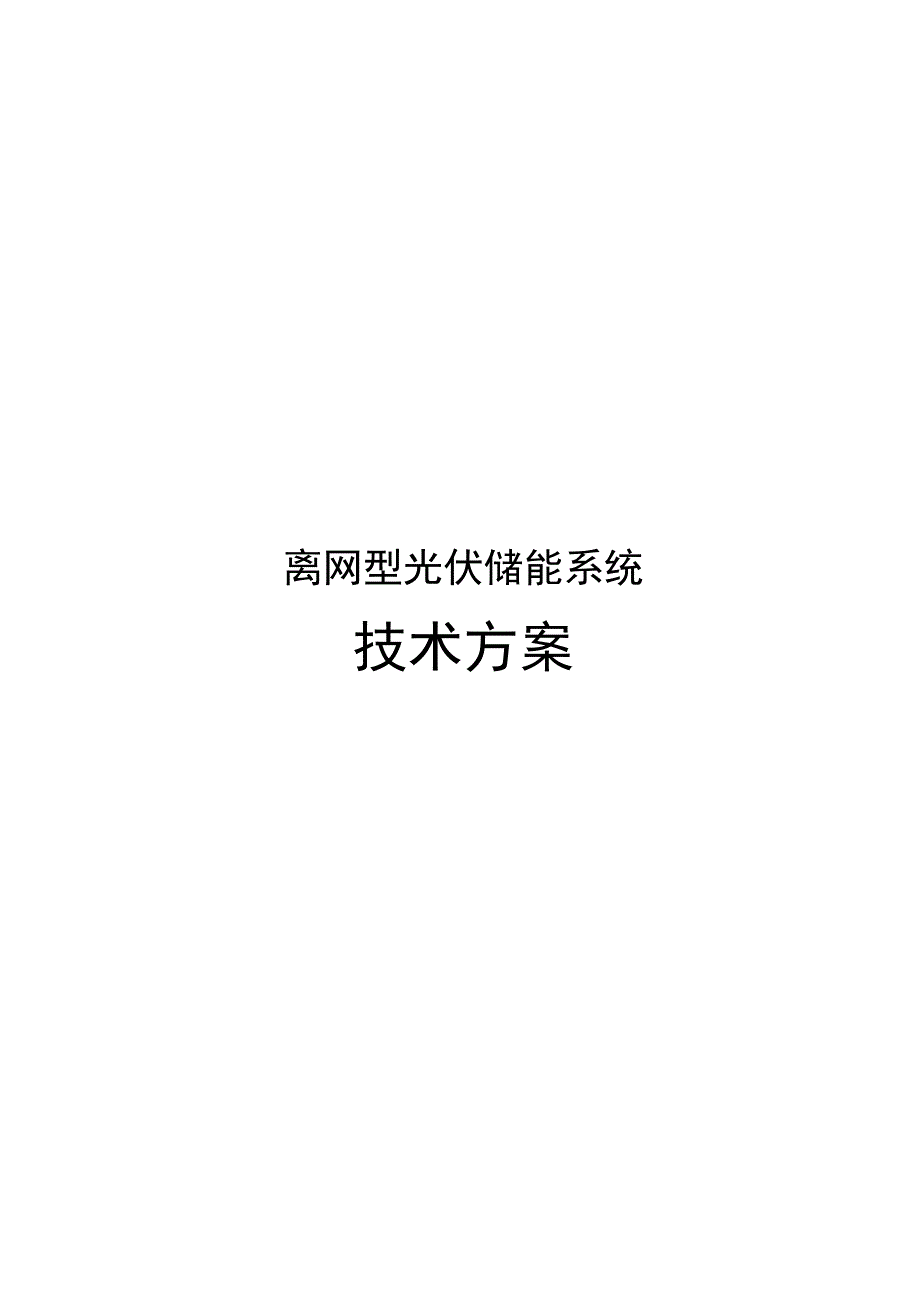

1、离网型光伏储能系统技术方案光伏储能系统技术方案1%项目基本信息：1）项目名称：浙江中烟工业有限责任公司杭州卷烟厂光伏储能系统项目2）项目地址：杭州上城区中ft南路77号杭州卷烟厂内；3）项目内容：科技楼屋顶钢梁结构，面积约160平方米，75楼屋顶空地，其中面积约250平方米，用于安装光伏组件发电，并配置适当储能容量；4）项目功能：两座楼屋顶各自安装光伏组件发电并储能，用于大楼内部楼道灯的照明，光伏发电及储能不并网，是自发自用的离网系统，不需要供电局审批；5）光伏额定峰值总功率：科技楼20kWp,75楼30kWp;6）工作状态：白天光伏正常发电时，将电力储存到蓄电池，同时也给有需要的楼道灯供电；
2、晚上光伏不能发电，则由蓄电池供电，经过逆变给楼道灯供电；若有连续阴雨天发电量不足，则自动切换到由市电给楼道灯供电；当光伏又能发电，蓄电池储能足够时，自动切换到由蓄电池给楼道灯供电。供电为AC三相380V50HZo2、光伏储能系统成组方案:根据上述基本信息，确定以下设计选型:D科技楼选用250Wp的多晶硅光伏组件80块，共20kWp,以10串8并的方式通过汇流箱接入光伏控制器；75楼选用250WP的多晶硅光伏组件120块，共30kWp,以10串12并的方式通过汇流箱接入光伏控制器。光伏组件的性能参数如下：电池材料：多晶硅；电池组件尺寸：1650X99250mm；电池组件重量：22.5Kg；电池组

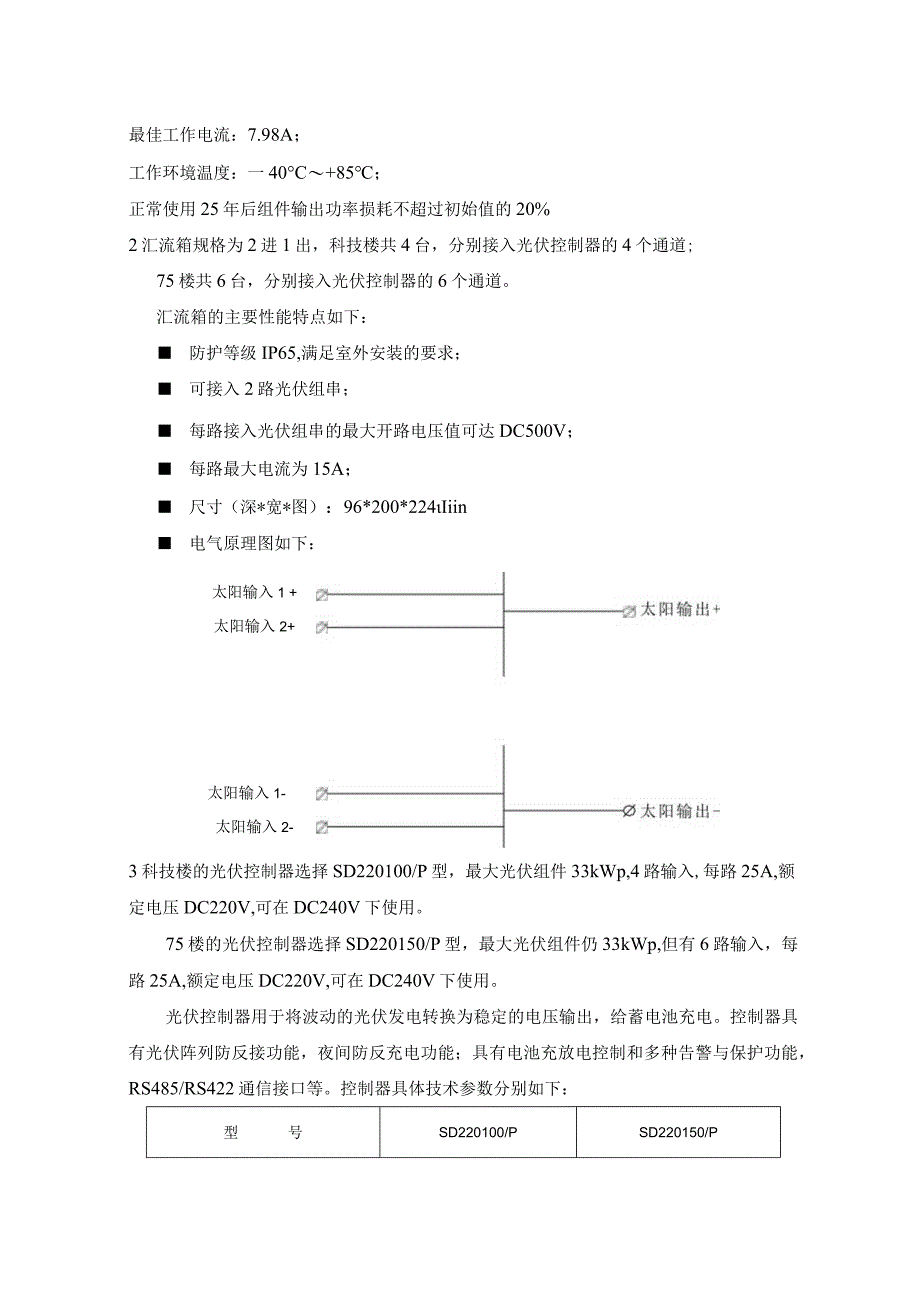

3、成：60片多晶硅电池式串联而成，标称功率：250W；开路电压：37.6V；短路电流：8.75A；最佳工作电压：31.4V；最佳工作电流：7.98A；工作环境温度：一40C+85；正常使用25年后组件输出功率损耗不超过初始值的20%2汇流箱规格为2进1出，科技楼共4台，分别接入光伏控制器的4个通道;75楼共6台，分别接入光伏控制器的6个通道。汇流箱的主要性能特点如下： 防护等级IP65,满足室外安装的要求； 可接入2路光伏组串； 每路接入光伏组串的最大开路电压值可达DC500V； 每路最大电流为15A； 尺寸（深*宽*图）：96*200*224Iiin 电气原理图如下：太阳输入1 +太阳输入2+
4、太阳输入1-太阳输入2-3科技楼的光伏控制器选择SD220100/P型，最大光伏组件33kWp,4路输入,每路25A,额定电压DC220V,可在DC240V下使用。75楼的光伏控制器选择SD220150/P型，最大光伏组件仍33kWp,但有6路输入，每路25A,额定电压DC220V,可在DC240V下使用。光伏控制器用于将波动的光伏发电转换为稳定的电压输出，给蓄电池充电。控制器具有光伏阵列防反接功能，夜间防反充电功能；具有电池充放电控制和多种告警与保护功能，RS485/RS422通信接口等。控制器具体技术参数分别如下：型号SD220100/PSD220150/P额定电压（V）DC220DC22
5、0额定电流（八）100150最大光伏组件功率（KwP）2233光伏阵列输入控制路数46每路光伏阵列最大电流（八）2525蓄电池过放保护点（可设置V）198198蓄电池过放恢友点（可设置V）226226蓄电池过充保护点（可设置V）264264负载过压保护点（可设置V）320320负载过压恢复点（可设置V）280280空载电流（InA）50 MELUMt*H K -& MLUmMMUkf MtF(HMMWM.MMBaWrtUP 3 VMMH，MttMfK MM*aM1M M , IftVW. MrAO%，5 14IU. MfM4M*ICMMl -ICT?. MM. Xt*X*l.,MJfMftl*
6、 f.- Mr *jm.K a*MM7*. ff*. tflHf. MZKtfAWI.NX9 KBCMH34 WPW. fM.国家级能源科学与技术成果鉴定证书与浙江省新产品鉴定证书铅炭电池是将具有电容特性或高导电特性的炭材料加入到负极，结合铅酸电池和超级电容器的优势，既保持了电池高能量密度，又具有超级电容器高功率、快速充放电、循环寿命长的特点。铅炭电池原理示意图兼具铅酸电池和超级电容器的特性适合于部分荷电态(PSOC)模式循环使用高比功率，可快速充放电负极硫酸盐化少，循环寿命长充电接受能力较普通电池提升40%,循环寿命达5倍以上性能参数南都REX-C系列先进储能铅炭蓄电池普通铅酸蓄电池管式胶体电池储能应用场
