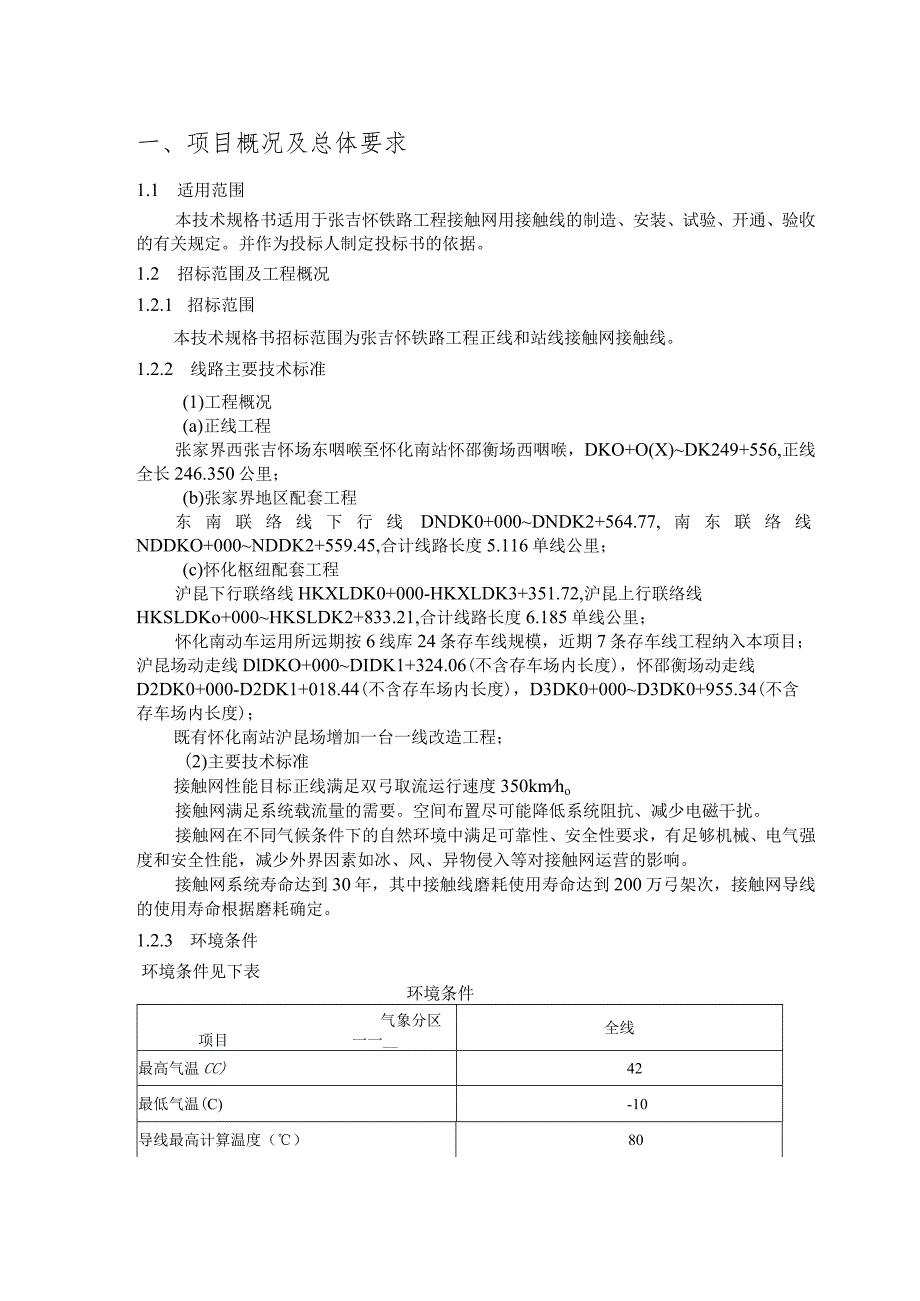

22-材料-标准化采购文件-接触线.docx_第1页
第1页 / 共6页
22-材料-标准化采购文件-接触线.docx_第2页
第2页 / 共6页
22-材料-标准化采购文件-接触线.docx_第3页
第3页 / 共6页
22-材料-标准化采购文件-接触线.docx_第4页
第4页 / 共6页
22-材料-标准化采购文件-接触线.docx_第5页
第5页 / 共6页
22-材料-标准化采购文件-接触线.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《22-材料-标准化采购文件-接触线.docx》由会员分享,可在线阅读,更多相关《22-材料-标准化采购文件-接触线.docx(6页珍藏版)》请在第壹文秘上搜索。

1、一、项目概况及总体要求1.1 适用范围本技术规格书适用于张吉怀铁路工程接触网用接触线的制造、安装、试验、开通、验收的有关规定。并作为投标人制定投标书的依据。1.2 招标范围及工程概况1.2.1 招标范围本技术规格书招标范围为张吉怀铁路工程正线和站线接触网接触线。1.2.2 线路主要技术标准(1)工程概况(a)正线工程张家界西张吉怀场东咽喉至怀化南站怀邵衡场西咽喉,DKO+O(X)DK249+556,正线全长246.350公里;(b)张家界地区配套工程东南联络线下行线DNDK0+000DNDK2+564.77,南东联络线NDDKO+000NDDK2+559.45,合计线路长度5.116单线公里;

2、(c)怀化枢纽配套工程沪昆下行联络线HKXLDK0+000-HKXLDK3+351.72,沪昆上行联络线HKSLDKo+000HKSLDK2+833.21,合计线路长度6.185单线公里;怀化南动车运用所远期按6线库24条存车线规模,近期7条存车线工程纳入本项目;沪昆场动走线DlDKO+000DIDK1+324.06(不含存车场内长度),怀邵衡场动走线D2DK0+000-D2DK1+018.44(不含存车场内长度),D3DK0+000D3DK0+955.34(不含存车场内长度);既有怀化南站沪昆场增加一台一线改造工程;(2)主要技术标准接触网性能目标正线满足双弓取流运行速度350kmho接触网

3、满足系统载流量的需要。空间布置尽可能降低系统阻抗、减少电磁干扰。接触网在不同气候条件下的自然环境中满足可靠性、安全性要求,有足够机械、电气强度和安全性能,减少外界因素如冰、风、异物侵入等对接触网运营的影响。接触网系统寿命达到30年,其中接触线磨耗使用寿命达到200万弓架次,接触网导线的使用寿命根据磨耗确定。1.2.3 环境条件环境条件见下表环境条件气象分区项目一一_全线最高气温CC)42最低气温(C)-10导线最高计算温度()80最大风速气温(C)。或25覆冰时气温(C)-5隧外腕臂、定位器正常位置时气温(C)35风偏设计风速(ms)30结构设计基本风速(ms)35覆冰时风速(ms)10覆冰厚

4、度(mm)10雷电区多雷区(53)注:接触线最大风偏设计风速按允许机车运行的最大风速选取;接触网结构设计风荷载计算按照建筑结构荷载规范GB50009-2012,按50年一遇基本风压并根据铁路电力牵引供电设计规范(TBlOOo9-2016)进行风荷载体形系数、风压高度变化系数等系数修正。客运专线的正线锚段长度及腕臂偏移量的最高计算温度为+80。其他线路的锚段长度及腕臂偏移量的最高计算温度为+60Co无论何种设备或材料,均必须满足本技术规格书所给出环境条件的要求,请投标人给予高度重视。二、质量标准2.1 引用标准主要技术性能及规格采用TBT2809-2017电气化铁路用铜及铜合金接触线、30035

5、0kmh电气化铁路接触网装备暂行技术条件(OCS3)或参照EN50149标准的技术要求。2.2 技术要求2.2.1 接触线类型及张力表1接触线类型及张力表线别导线线型额定张力备注接触线铜合金接触线150(CTMH150)28.5kN见图I铜合金接触线120(CTS120)15kN见图12.2.2 接触线截面形状及尺寸示意图5图1接触线截面形状及尺寸示意图2.2.2.1 铜合金接触线,标称截面为15Omm2、12Omm2。2.2.2.2 铜合金接触线的结构见图1,详细尺寸及公差由投标者参考表2提供的数据确定,并在投标书中明确。表2接触线外形尺寸xR寸类型A(mm)B(mm)C(mm)D(mm)E

6、(mm)K(mm)R(mm)G(0)H(。)铜合金15014.4014.409.717.246.804.000.402751铜合金12012.9012.909.767.246.804.350.42751误差+0.14-0.14+0.29-0.29+0.19-0.19+0.29-0.14lolo+0.13-0.13+0.26-0.26+0.20-0.20222.3按TB/T2809-2017的要求配置识别槽。表3接触线电气和机械性能表内容数值备注标称截面(mm?)150120计算截面(mm?)151121参考单位重量(kgkm)1342.391079.32电阻率20C11m2m0.026530.

7、01854导电率20C%IACS265293伸长率(未软化)%23.03.0弯曲次数反复弯曲至开裂2424弯曲半径为30mm弯曲次数反复弯曲至断开2626弯曲半径为30mm扭转圈数(至断开)次数2525试验及考核方法按TB/T2809-2017卷绕圈数33试验及考核方法按TB/T2809-2017线胀系数1K1O61717杨氏模量(GPa)120120持续载流量A340、460;500、650425、565;515、680最高工作温度95室内、室外;最高工作温度150C室内、室外拉断力kN(未软化)278.429245.96拉断力不小于kN(软化后)70.586241.37试验及考核方法按TB

8、/T2809-2017抗拉强度(MPa)530387.6200万弓架次导线磨耗(mm)0.150.15采用碳滑板振动(次)2IO62IO6振动中无开断疲劳(次)5IO55IO5疲劳后拉断力不小于规定值的95%注:1.软化:试件加热到300C5C保温2小时后自然冷却。2 .经振动试验及疲劳试验后,接触线破坏荷重与规定的最小相比下降45%。3 .截流量的测试条件为:环境温度40,最高工作温度15(C,风速05ms,日照强度1000Wm2o4 .表格空白处均由投标人填写。投标者应完成振动、疲劳试验,磨耗检验。接触线在规定的制造长度内无接头。制造长度:满足买方提出的长度要求。投标者应给出铜合金接触线化

9、学主成分的控制方法及试验报告。投标者应提供接触线的100倍的金相组织图,要求平均横向晶粒尺寸小于0.035mm(上引法除外)。表面形态的质量:导线表面应平滑,无任何损坏、锈蚀、裂纹、硬弯;在双沟内无折边、剥片和锐利的刃口等不良现象。沟槽应是均匀的,无扭曲的。所有接触网线材的制造,投标人应按第一章第二节共同条款确定的接触线安全系数提供所能达到的最大工作张力,并填写于下表中。项目最大工作张力(kN)接触线(接触线截面面积磨耗20%)接口描述投标人所投接触线应成熟可靠,与相关接触网零件的连接应有成功使用经验。基本要求详见总则及共用条款。投标人应提供收盘速度及收盘张力,并提供与之配合的放线车的参数特性

10、的相关建议。三、验收标准3.1 检验检验规则、试验方法采用TB/T2809-2017电气化铁路用铜及铜合金接触线。3.2 抽查检验由招标人在生产厂内逐盘抽样检测。抽样检测内容原则上按照合同规定的机械性能试验项目执行,首批按照型式试验项目执行。3.3 验收按产品技术条件、规定进行检查验收未明确的,执行本节第8条款要求。投标者应写明型号和制造厂家,并按TB2809-2017要求在产品上做出标识。投标产品应具有出厂证明书,并符合TB/T2809-2017标准的要求。四、标志、包装、运输及存储4.1 产品装运前,投标人必须与招标人联系同意后发运。产品在装运后投标人应立即将装货通知用特快专递邮寄给招标人

11、。4.2 产品在到达目的地后,招标人将进行初步检查,根据提货单校对包装数量,检查产品包装情况,在装运中是否有损坏。4.3 开箱验收将在现场进行,若产品的质量和规格与合同不符或发现明显的或隐藏的损坏,招标人将立即通知投标人,投标人应立即更换损坏的产品,所需费用由投标人承担。4.4 在包装箱外应标明招标人的订货号、投标人发货号、产品名、到站名。4.5 随产品提供的技术资料应完整无缺,提供份额符合要求。每件产品应至少附有下列出厂文件:A产品合格证;B出厂试验记录;C安装使用说明书(包括产品外形尺寸图及组件安装使用说明等);D备件(如果有)一览表。4.6 接触线的包装及标志应符合TB/T2809-20

12、17电气化铁路用铜及铜合金接触线及GB1297191电力牵引用接触线中的相关条款的规定。4.7 线盘为钢木线盘,其线盘筒体直径应不小于IoOOmm(建议采用1200mm),线盘侧板的直径不应大于1900mm,轴孔直径为80mm。最外层的接触线与线盘侧板边缘的径向距离应大于50mmo投标厂家应提供拟采用的线盘的筒体直径、侧板直径、侧板内侧宽度、轴孔直径及最大重量等供评标参考,其余技术性能应符合GB4005.2的要求。4.8 导线应稳固地绕在线盘上,线头应牢靠地固定在线盘法兰的内面并插入法兰,最外层接触线距线盘侧板外缘的径向距离不应小于50mm。成盘的接触线外面应包覆防潮、防腐、防水材料,然后用硬

13、质材料包装牢固,应能承受正常吊装和运输过程中可能出现的碰撞。4.9 除非合同注明,每个线盘只允许卷绕一根接触线。在线盘上应用箭头指明放线方向,并注明放线张力的建议值。4.10 在线盘上应有便于查找的牢固标志,标明以下内容:生产厂家、型号及规格,制造长度,总重及净重,制造日期及盘号等。本技术规格书中未含事项可参照GB12971-91电力牵引用接触线、TB/T2809-2005电气化铁道用铜及铜合金接触线及国际标准ISO3489加工铜和铜合金一拉制圆棒、欧洲标准EN50149的规定。以上各标准中的同类项条款,选择最严格的要求作为依据。投标人在接触网线材的批量生产以前,应主动与招标人进行设计联络确认最终数量和规格。关于在投标人工厂进行设计联络及监造的人数、时间应由投标人提出建议,往返交通费用及每人/周的费用(食宿及当地交通费)由投标人单独报价,计入总价,据实结算。
