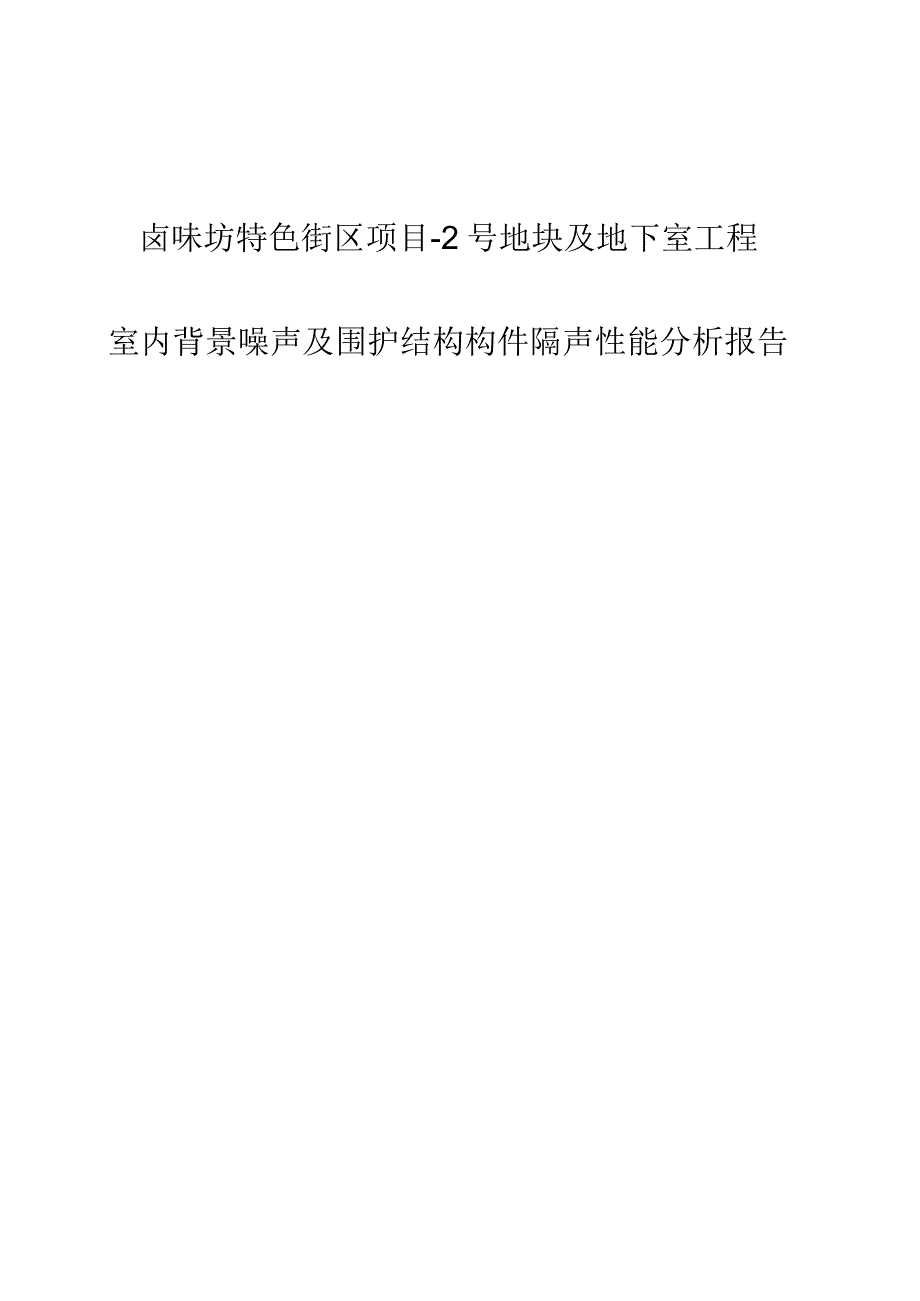

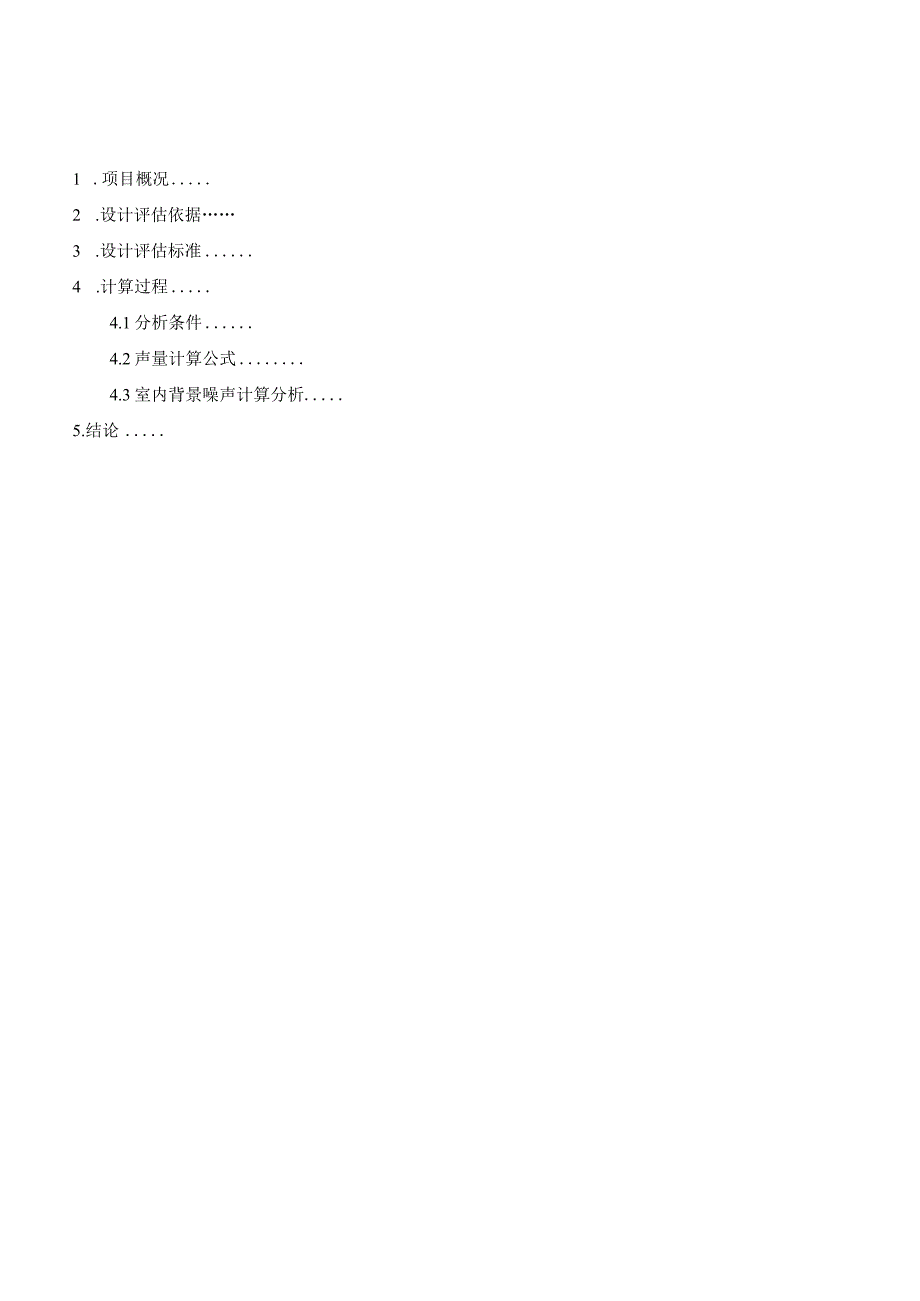

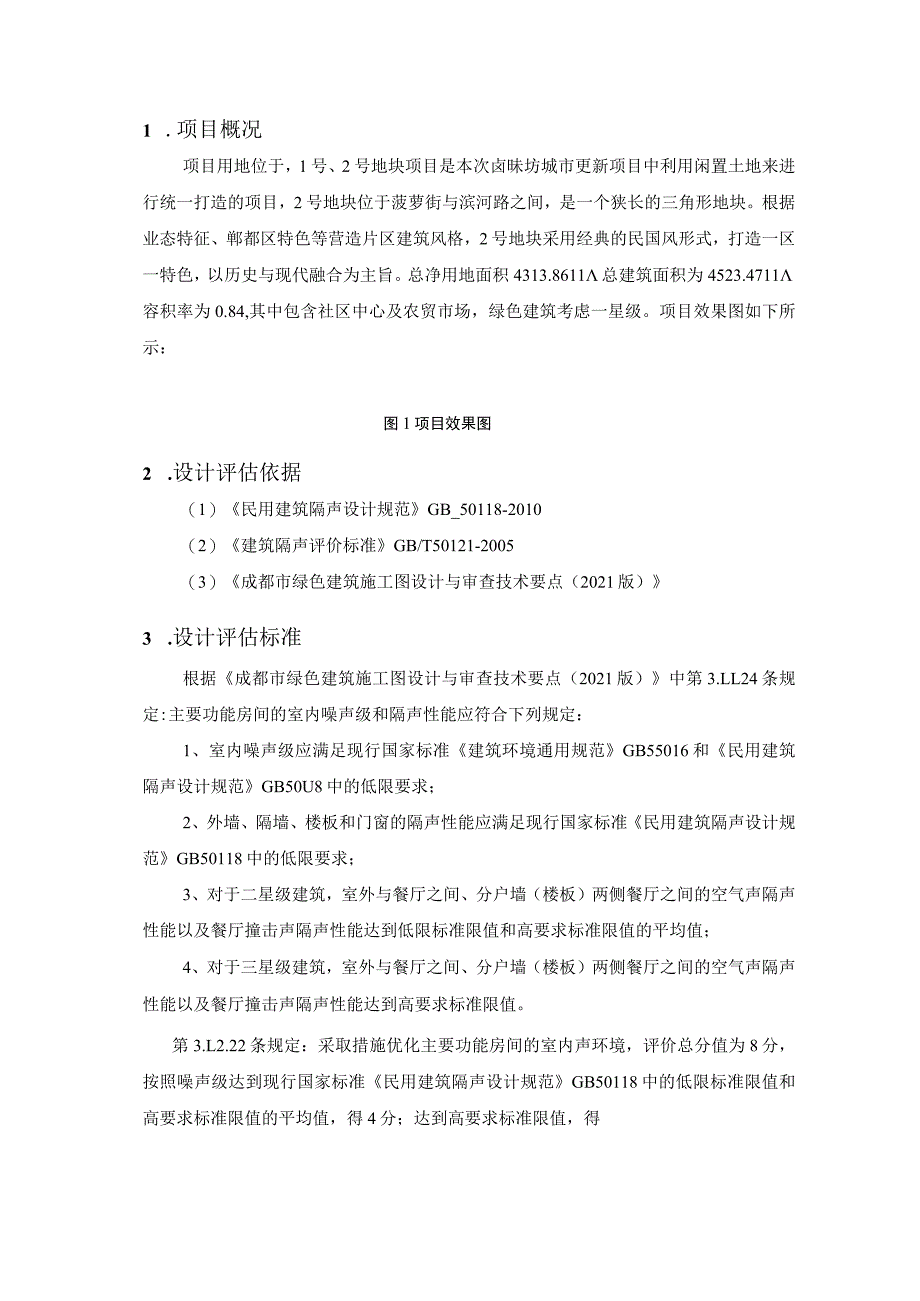

1、卤味坊特色街区项目-2号地块及地下室工程室内背景噪声及围护结构构件隔声性能分析报告1 .项目概况2 .设计评估依据3 .设计评估标准4 .计算过程4.1分析条件4.2声量计算公式4.3室内背景噪声计算分析.5.结论1 .项目概况项目用地位于，1号、2号地块项目是本次卤昧坊城市更新项目中利用闲置土地来进行统一打造的项目，2号地块位于菠萝街与滨河路之间，是一个狭长的三角形地块。根据业态特征、郸都区特色等营造片区建筑风格，2号地块采用经典的民国风形式，打造一区一特色，以历史与现代融合为主旨。总净用地面积4313.8611总建筑面积为4523.4711容积率为0.84,其中包含社区中心及农贸市场，绿色
2、建筑考虑一星级。项目效果图如下所示：图1项目效果图2 .设计评估依据（1）民用建筑隔声设计规范GB_50118-2010（2）建筑隔声评价标准GB/T50121-2005（3）成都市绿色建筑施工图设计与审查技术要点（2021版）3 .设计评估标准根据成都市绿色建筑施工图设计与审查技术要点（2021版）中第3.LL24条规定:主要功能房间的室内噪声级和隔声性能应符合下列规定：1、室内噪声级应满足现行国家标准建筑环境通用规范GB55016和民用建筑隔声设计规范GB50U8中的低限要求；2、外墙、隔墙、楼板和门窗的隔声性能应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求；3、对于二星
3、级建筑，室外与餐厅之间、分户墙（楼板）两侧餐厅之间的空气声隔声性能以及餐厅撞击声隔声性能达到低限标准限值和高要求标准限值的平均值；4、对于三星级建筑，室外与餐厅之间、分户墙（楼板）两侧餐厅之间的空气声隔声性能以及餐厅撞击声隔声性能达到高要求标准限值。第3.L2.22条规定：采取措施优化主要功能房间的室内声环境，评价总分值为8分，按照噪声级达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得4分；达到高要求标准限值，得8分。本项目分为社区中心及农贸市场，农贸市场中并没有噪声要求，社区中心为商业建筑，因此计算室内背景噪声，因此计算的室内标准噪声如规范中的表
4、9.1.1所示：房间名称允许噪声级（A声级，dB）高要求标准低限标准商场、商店、购物中心、会展中心5055餐厅4555员工休息室4O45走廊LL2,则证明隔墙满足了设计要求。否则，需要采用隔声量更大的墙或增加房间的吸声量。4.3 室内背景噪声计算分析本项目主要分析室外环境噪声对典型空间的影响以判断本项目的所有空间的允许噪声级在关窗状态下是否满足成都市绿色建筑施工图设计与审查技术要点（2021版）中的要求。由于缺少本项目中墙体与外窗分频率隔声数据，故采用建筑声学设计手册（中国建筑科技研究院建筑物理研究所编）中类似数据进行计算。4.3.1 计算内容分析1）外墙类型（包括非透光幕墙）：页岩多孔砖20
5、0mm,根据建筑声学设计手册P205查得相似的外墙的分频隔声量，计算出外墙在不同频率下的隔声量，具体结果见下表1所示：9）精逢港及硬麻增体稠若Nhmm)n皇槌坪奸嫌盘的培体200(100)其他外墙、电楞机房、蜻而挪问减下室蜗而风井夕卜培200(WO)改舶IW200(WO)其他神里200(100电励邈、薪躺M200(100)表1外墙在不同频率下的隔声量计算结果构件主要材料隔声量RCdB）f=125f=250f=500f=1000f=2000f=4000外墙210厚矿渣三孔空心砖墙333841465352外窗：多腔隔热金属型材Kf=3.0W/(m2K)窗框面积20%6高透光双银LOW-E+12A+
6、6透明，根据建筑声学设计手册查得窗在不同频率下的隔声量R的值见下表。表2门窗在不同频率下的隔声量R的值构件隔声量(dB)f=125f=250f=500f=1000f=2000f=4000外窗2221283630324.3.2 房间总吸声量A的确定房间总吸声量A由上述公式(7)确定式中：A房间总吸声量，m2；ai材料的吸声系数，在不同声音频率下的值不同；Si围护结构的面积，m2,这里包括内墙、内窗、地板和天花板。表3采用材料在各频率下的吸声系数围护结构材料125HZ250HZ500HZ1000HZ2000HZ4000HZ内墙贴墙纸0.010.010.020.020.020.03外窗玻璃0.350
7、.250.180.120.070.04天花板石膏板0.250.10.050.040.070.09地板木地板0.10.110.10.080.080.11注：资料来源绿色节能建筑材料选用手册(建设部信息中心)将吸声系数和典型空间维护结构面积带入计算，结果如下表所示:表4餐厅吸声量计算结果表围护结构面积(m1)125HZ250HZ500HZ1000HZ2000HZ4000HZ内墙113.921.141.142.282.282.283.42玻璃窗79.0227.6619.7614.229.485.533.16天花板237.7559.4423.7811.899.5116.6421.40地板237.512
8、3.7526.1323.7519.0019.0026.13总计668.20111.9870.8052.1440.2743.4554.104.3.3 餐厅室内背景噪声的计算a)组合墙有效隔声量计算房间外墙为组合构造，已知外墙和外窗在不同频率下的隔声量表5外墙和外窗在不同频率下的隔声量构件面积隔声量(dB)125Hz250Hz500Hz1000Hz2000Hz4000Hz外墙236.63333841465352外窗79.02222128363032根据组合隔墙综合隔声量计算公式：1P-1SiR=%=o品计算得外墙综合隔声量在各频率下的隔声量为：表6餐厅外墙综合隔声量在各频率下的隔声量构件综合隔声量
9、125Hz250Hz500Hz1000Hz2000Hz4000Hz组合墙13.7713.4420.0927.5622.6324.57在计算出墙体平均隔声量之后需要对其进行修正，根据建筑声学设计(中国建筑科技研究院建筑物理研究所编)计算房间的窗和墙组合后的实际有效隔声量。计算公式如下R有效=R组合+ igAS组合墙按照上述公式，各频率下的窗墙组合后的实际有效隔声量计算结果如下表表7空间各频率下的窗墙组合后的实际有效隔声量频率125Hz250Hz500Hz1000Hz2000Hz4000Hz有效隔声(dB)22.5920.2725.5931.9427.3430.23b)空气计权隔声量的计算根据计算
10、出的窗墙在不同频率下的有效隔声量，用作图法进行计权隔声量的计算。首先将窗墙组合构件各频带的隔声量画在纵坐标为隔声量，横坐标为频率的坐标系中，并连成隔声频率特性曲线。然后将评价计权隔声量的标准曲线置于构件隔声频率特性曲线的上面，对准两图的频率坐标，并沿垂直方向上下移动，直至满足以下两个条件：1）不利偏差总和：低于参考曲线的任一1倍频程中心频率的隔声量，与参考曲线的总和不超过10.OOdB;2）任一中心频率的不利偏差：低于参考曲线的任一1倍频程中心频率的隔声量，与参考曲线的差不超过5.OOdB;满足上述两个条件之后，参考曲线上500Hz所对应的分贝数就是该构件的计权隔声量RW值。分频隔声量曲线35. OO30. 0025. 0020. 0015. 00有效隔声（dB） 参考值10.005.000.00125Hz250Hz500Hz1000Hz2000Hz4000Hz图4典型房间窗墙组合计权隔声量值作图结果如上图，则移动后标准曲线
