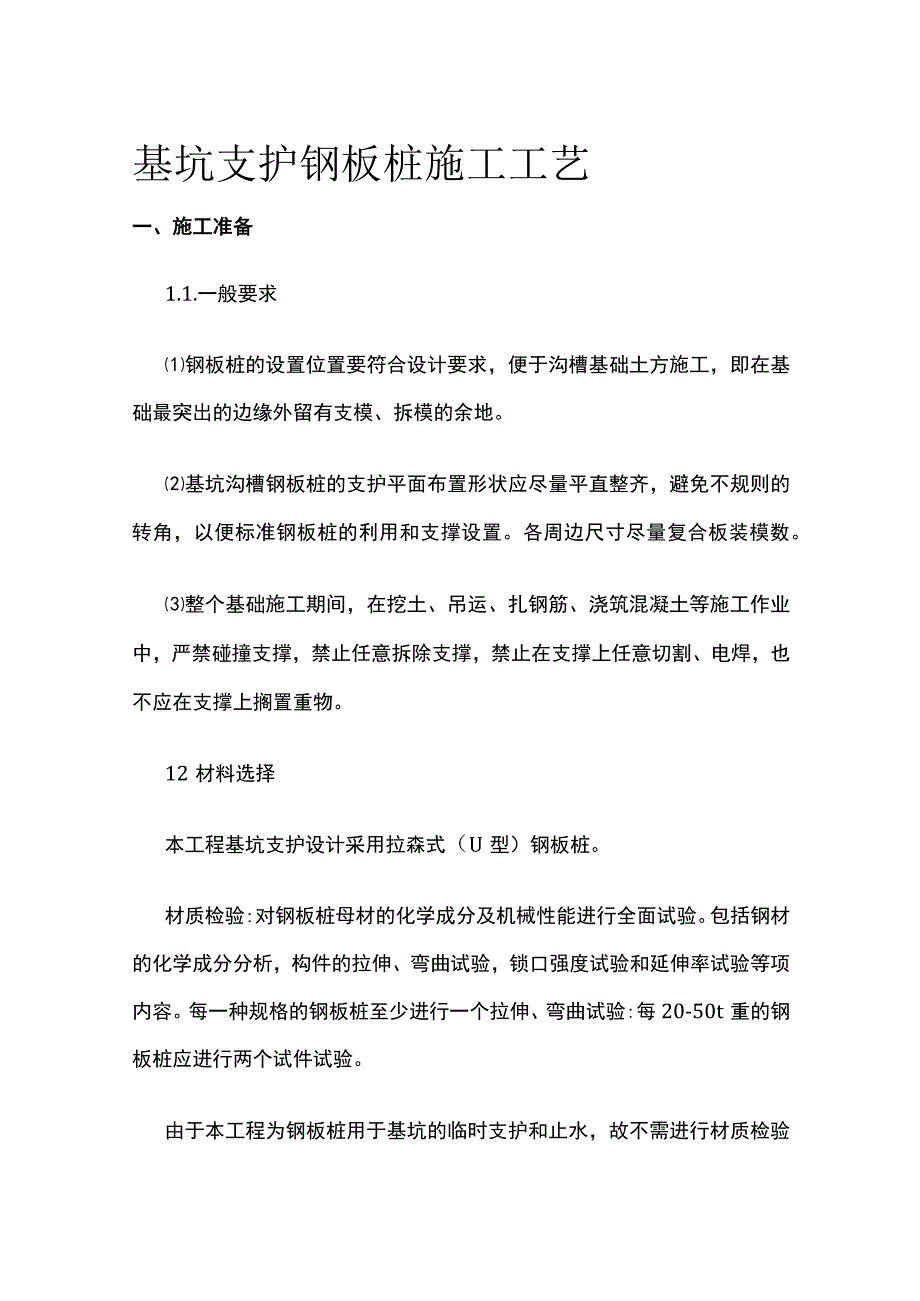

1、基坑支护钢板桩施工工艺一、施工准备1.1.一般要求钢板桩的设置位置要符合设计要求，便于沟槽基础土方施工，即在基础最突出的边缘外留有支模、拆模的余地。基坑沟槽钢板桩的支护平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量复合板装模数。整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。12材料选择本工程基坑支护设计采用拉森式（U型）钢板桩。材质检验:对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率

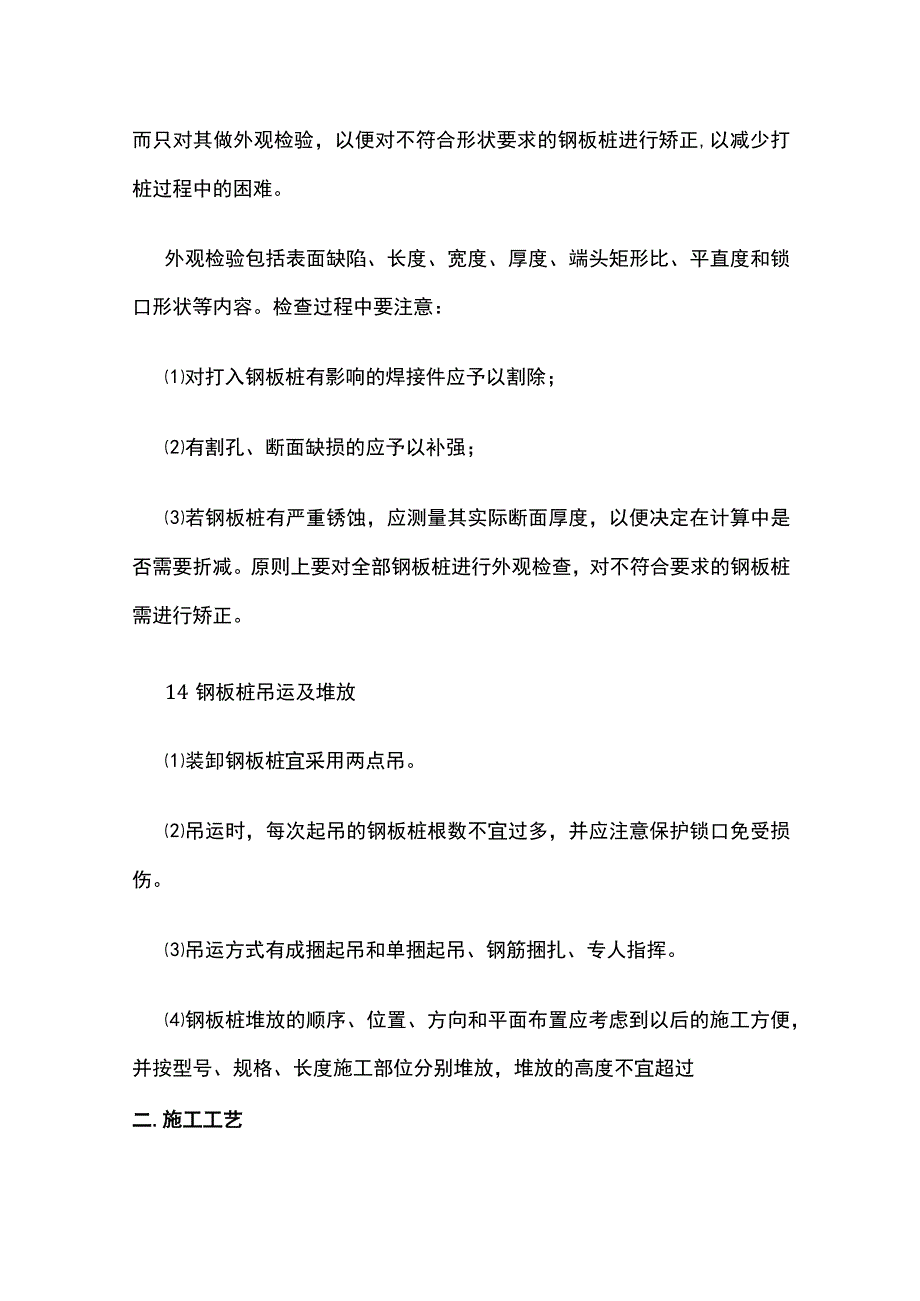

2、试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验:每20-50t重的钢板桩应进行两个试件试验。由于本工程为钢板桩用于基坑的临时支护和止水，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正,以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查过程中要注意：对打入钢板桩有影响的焊接件应予以割除；有割孔、断面缺损的应予以补强；若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。14钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，

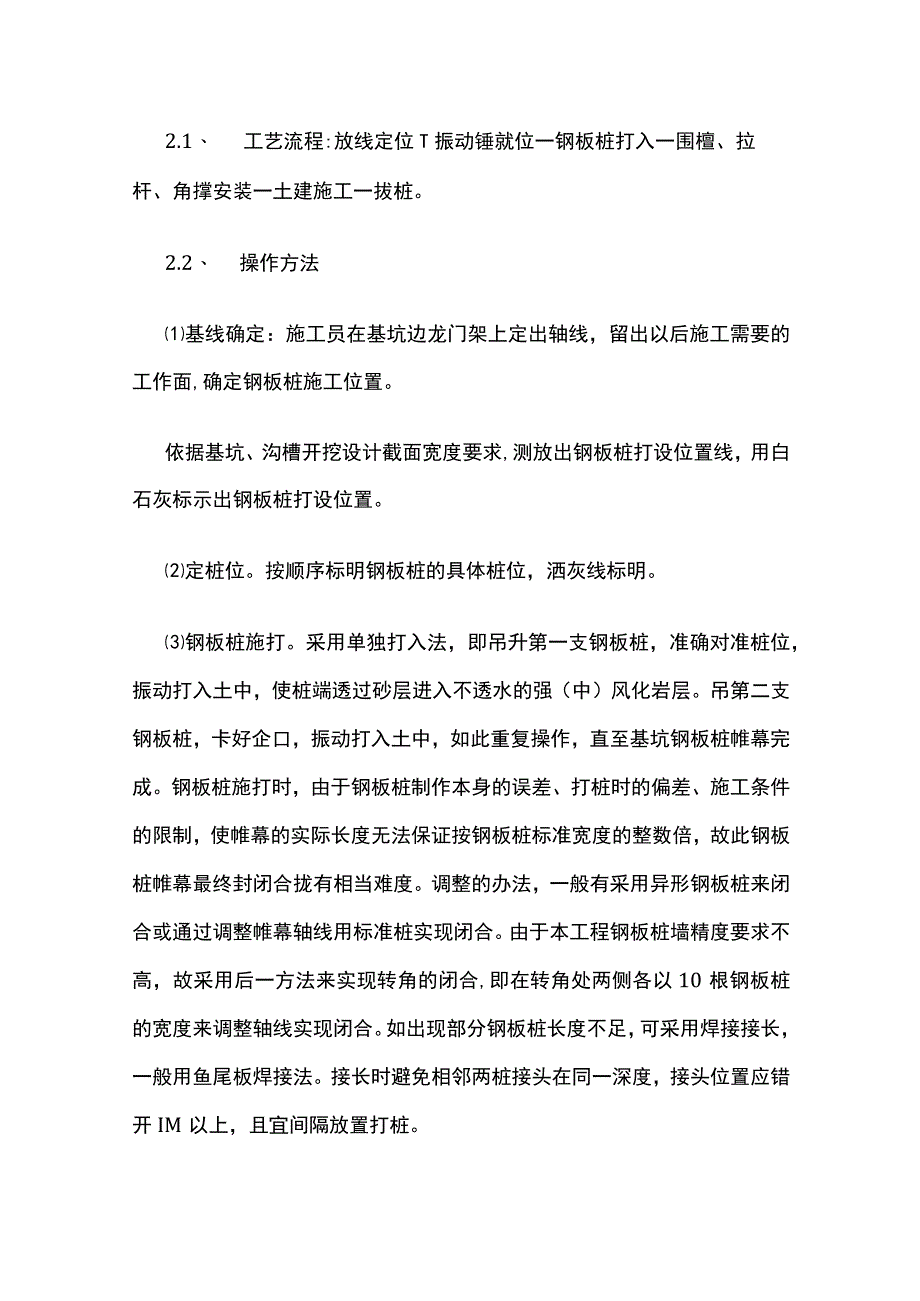

3、每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。钢板桩堆放的顺序、位置、方向和平面布置应考虑到以后的施工方便，并按型号、规格、长度施工部位分别堆放，堆放的高度不宜超过二.施工工艺2.1、 工艺流程:放线定位T振动锤就位一钢板桩打入一围檀、拉杆、角撑安装一土建施工一拔桩。2.2、 操作方法基线确定：施工员在基坑边龙门架上定出轴线，留出以后施工需要的工作面,确定钢板桩施工位置。依据基坑、沟槽开挖设计截面宽度要求,测放出钢板桩打设位置线，用白石灰标示出钢板桩打设位置。定桩位。按顺序标明钢板桩的具体桩位，洒灰线标明。钢板桩施打。采用单独打入法，
4、即吊升第一支钢板桩，准确对准桩位，振动打入土中，使桩端透过砂层进入不透水的强（中）风化岩层。吊第二支钢板桩，卡好企口，振动打入土中，如此重复操作，直至基坑钢板桩帷幕完成。钢板桩施打时，由于钢板桩制作本身的误差、打桩时的偏差、施工条件的限制，使帷幕的实际长度无法保证按钢板桩标准宽度的整数倍，故此钢板桩帷幕最终封闭合拢有相当难度。调整的办法，一般有采用异形钢板桩来闭合或通过调整帷幕轴线用标准桩实现闭合。由于本工程钢板桩墙精度要求不高，故采用后一方法来实现转角的闭合,即在转角处两侧各以10根钢板桩的宽度来调整轴线实现闭合。如出现部分钢板桩长度不足，可采用焊接接长，一般用鱼尾板焊接法。接长时避免相邻两
5、桩接头在同一深度，接头位置应错开IM以上，且宜间隔放置打桩。围棋、拉杆、角撑为加强钢板桩墙的整体刚度，沿钢板桩墙全长设置围棋，围檀用槽钢或角钢组成，通过拉杆固定于原已打好的钢管锚杆上，拉杆由两根25钢筋组成，焊接于钢管锚杆上。为稳妥起见，在钢板桩墙五个转角上另用槽钢或角钢做角撑。钢板桩拔除。土建工程完毕后即进行钢板桩的拔除。由于基坑较大，且周边街头公园及BlB4栋的位置影响，无法太靠近基坑操作，故须采用较大型的吊车与振动锤配合来进行钢板桩的拔除，即利用振动锤产生的强迫振动扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊车的作用将桩拔除。钢板桩拔除后留下的桩孔，必须及时做回填处理，
6、回填一般用挤密法或填入法，所用材料为中砂。三、基坑监测措施3.1、 基准网的建立为了科学地预测基坑支护的稳定和周边环境的变化，及时预报和提供准确可靠的变形数据，因此建立基坑支护施工变形与沉降观测网，定期进行变形沉降观测。3.2、 基坑支护变形观测基坑支护水平位移观测在基坑边坡顶上布置基线（每基坑边一条），每条基线上设13个变形观测点，同时又作为沉降观测点。基坑支护沉降观测利用远离场区的城市高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成基坑支护沉降观测网。四面围墙周边附近各布置四个沉降观测点，与基坑周边浅埋基础建（构）筑物、重要管线监测点一起构成监测周边环境的沉降观测网。3
7、.3、 观测方法水平位移观测分别在基线点四个角上设站，用J2型经纬仪观测四边网的水平角度（四边形内角），并与城市的大地控制网三角点联测水平夹角，检查基线点是否发生位移，在基线点正确无误的情况下，同时在四角测端上分别以对应的相邻角点定向，并观测定向基线上各预埋点的水平位移量初始读数。沉降观测对基坑边上的各点及周边点建立的沉降观测网的测量方法为：首先自远离基坑的城市水准控制点开始观测，引测至基坑周围后，按编定的各点观测次序依次观测，最后测至另一水准控制点符合，观测仪器采用S3型精密水准仪。3.4、 基坑周围建（构）筑物等的监测措施本工程对基坑周边50米范围内的所有建（构）筑物进行监测，并特别对临近坑边L5H2.0H范围内建（构）筑物，包括道路、市政管道、电力电缆、电信管网等加强监测力度。具体监测措施是：对建（构）筑物，定期进行沉降变形观测。施工前，了解地下管线的分布情况，对整个场地的地下管线进行摸底，并在地面投影其轴线走向，布置变形观测点进行监测；对某些变形要求较高及紧邻基坑开挖边缘的重要管线，预先做好加固处理措施。
