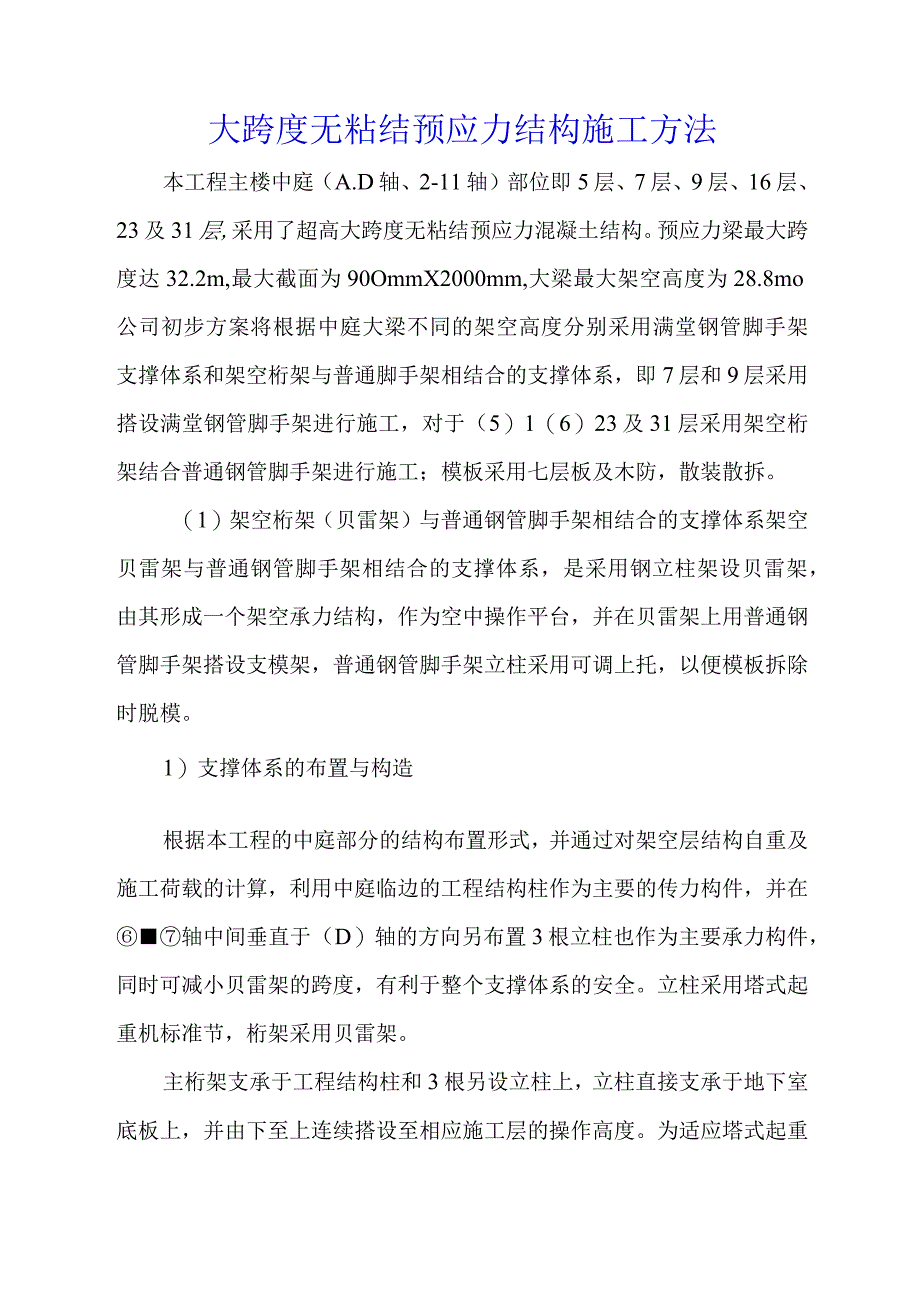

1、大跨度无粘结预应力结构施工方法本工程主楼中庭（A.D轴、2-11轴）部位即5层、7层、9层、16层、23及31层,采用了超高大跨度无粘结预应力混凝土结构。预应力梁最大跨度达32.2m,最大截面为90OmmX2000mm,大梁最大架空高度为28.8mo公司初步方案将根据中庭大梁不同的架空高度分别采用满堂钢管脚手架支撑体系和架空桁架与普通脚手架相结合的支撑体系，即7层和9层采用搭设满堂钢管脚手架进行施工，对于（5）1（6）23及31层采用架空桁架结合普通钢管脚手架进行施工；模板采用七层板及木防，散装散拆。（1）架空桁架（贝雷架）与普通钢管脚手架相结合的支撑体系架空贝雷架与普通钢管脚手架相结合的支撑
2、体系，是采用钢立柱架设贝雷架，由其形成一个架空承力结构，作为空中操作平台，并在贝雷架上用普通钢管脚手架搭设支模架，普通钢管脚手架立柱采用可调上托，以便模板拆除时脱模。1）支撑体系的布置与构造根据本工程的中庭部分的结构布置形式，并通过对架空层结构自重及施工荷载的计算，利用中庭临边的工程结构柱作为主要的传力构件，并在轴中间垂直于（D）轴的方向另布置3根立柱也作为主要承力构件，同时可减小贝雷架的跨度，有利于整个支撑体系的安全。立柱采用塔式起重机标准节，桁架采用贝雷架。主桁架支承于工程结构柱和3根另设立柱上，立柱直接支承于地下室底板上，并由下至上连续搭设至相应施工层的操作高度。为适应塔式起重机标准节的

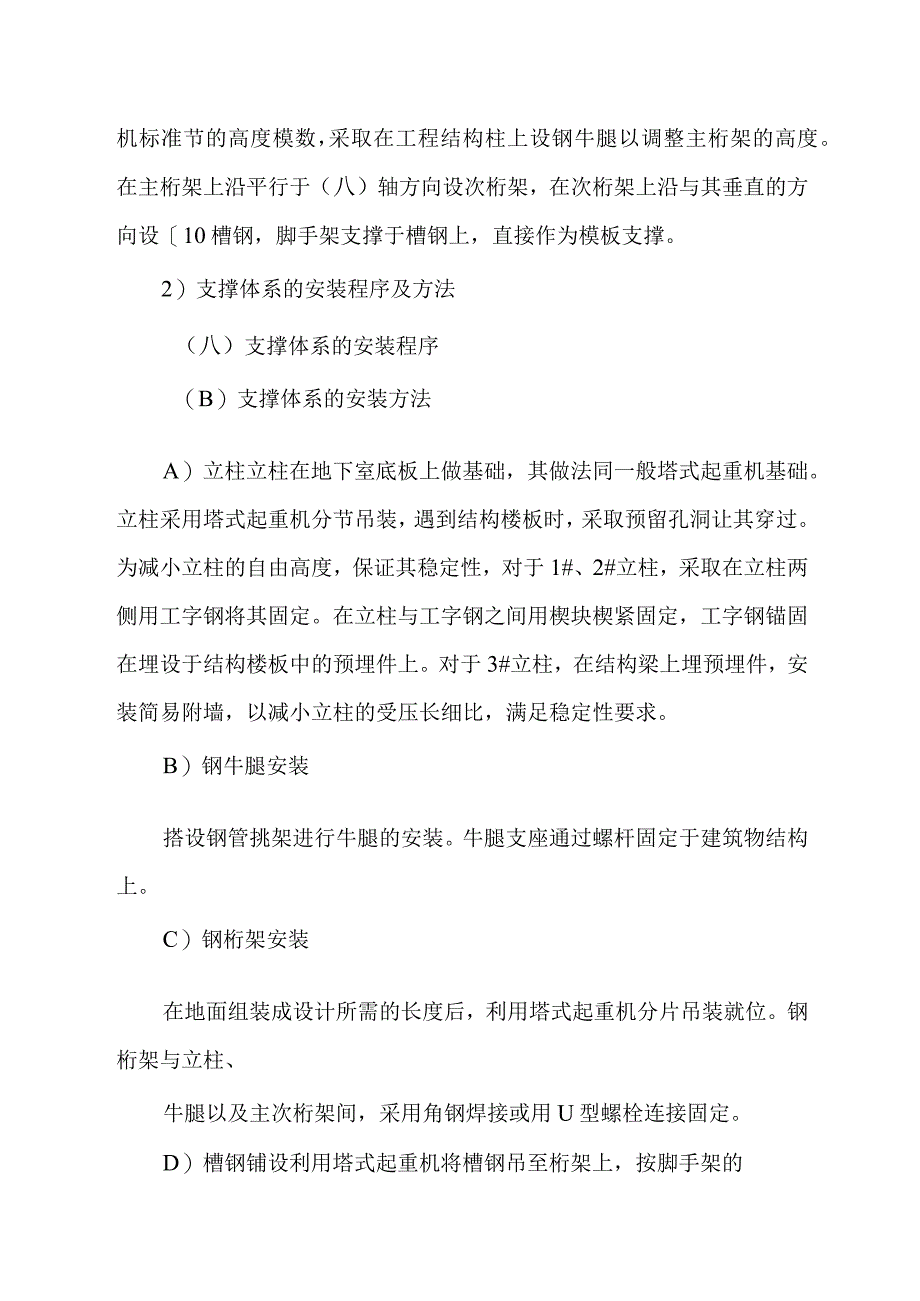

3、高度模数，采取在工程结构柱上设钢牛腿以调整主桁架的高度。在主桁架上沿平行于（八）轴方向设次桁架，在次桁架上沿与其垂直的方向设10槽钢，脚手架支撑于槽钢上，直接作为模板支撑。2）支撑体系的安装程序及方法（八）支撑体系的安装程序（B）支撑体系的安装方法A）立柱立柱在地下室底板上做基础，其做法同一般塔式起重机基础。立柱采用塔式起重机分节吊装，遇到结构楼板时，采取预留孔洞让其穿过。为减小立柱的自由高度，保证其稳定性，对于1#、2#立柱，采取在立柱两侧用工字钢将其固定。在立柱与工字钢之间用楔块楔紧固定，工字钢锚固在埋设于结构楼板中的预埋件上。对于3#立柱，在结构梁上埋预埋件，安装简易附墙，以减小立柱的受
4、压长细比，满足稳定性要求。B）钢牛腿安装搭设钢管挑架进行牛腿的安装。牛腿支座通过螺杆固定于建筑物结构上。C）钢桁架安装在地面组装成设计所需的长度后，利用塔式起重机分片吊装就位。钢桁架与立柱、牛腿以及主次桁架间，采用角钢焊接或用U型螺栓连接固定。D）槽钢铺设利用塔式起重机将槽钢吊至桁架上，按脚手架的搭设间距布置，并用U型螺栓与桁架连接固定。E)钢管支模架搭设利用塔式起重机将钢管吊运到邻近楼层后进行搭设。脚手架立杆设于槽钢之上。沿大跨度梁长度方向立杆间距不大于0.9m,上下两排横杆之间的距离控制在1.2m以内，两个方向上均设置剪刀撑。3)支撑体系的拆除（八）拆除顺序总原则是“后装先拆”、“先装后拆
5、”，即先拆模板及钢管脚手架、再拆槽钢及钢桁架，最后拆除牛腿；但另设于地下室底板上的立柱直到结构封顶后才拆除。(B)支撑拆除的时间要求：第5层的支撑在第9层的预应力梁混凝土达到强度并且预应力筋张拉完毕之后方可拆除；第1(6)2(3)31层的支撑应在本层预应力梁混凝土达到强度并且预应力筋张拉完毕之后方可拆除。(C)支撑拆除的方法：A)模板、脚手架及槽钢的拆除方法采取人工拆除后转至相应楼层内，然后由塔式起重机吊至地面。B)钢桁架的拆除方法采取在结构大梁上预留吊装钢丝绳孔，将电动葫芦挂在大梁上，由电动葫芦将桁架放下。然后由塔式起重机转运至施工楼层。C)拆除牛腿在临近楼层内搭设钢管挑架拆除牛腿。将固定牛
6、腿支座的螺杆取出即可。D)立柱拆除在主体结构封顶后且屋面板混凝土达到规范规定的拆模强度后方可拆除。立柱的拆除方法与钢桁架的拆除方法相同。4）预留孔洞的处理对于楼板上的预留洞，采取在施工缝周围留设企口，在立柱拆除后，对施工缝严格按规范要求进行处理，认真清洗，清除钢筋上的铁锈、砂浆等，预留出的钢筋全部采取焊接。封堵预留洞采用膨胀混凝土进行浇筑，以确保接缝质量，满足防水要求。（2）满堂脚手架支撑满堂架的搭设方法与一般工程类同。在沿大跨度梁长度方向上，立杆间距控制在0.9m以内，上下两排横杆之间的距离控制在1.2m以内。两个方向上均设剪刀撑。满堂脚手架的拆除方法与一般工程类同。须注意的是第8层的满堂架
7、必须在第10层预应力梁混凝土达到强度并且预应力筋张拉完毕之后方能拆除。（3）模板体系模板采用七层板及木杨，散装散拆。支模时按规范要求进行起拱。模板工程的施工方法与一般工程类同，其中箱型梁内模采用专门制作的塑料盒作为永久性模板，详见后面有关章节。（4）钢筋及混凝土工程施工方法钢筋工程的施工方法与一般工程类同，值得注意的是预应力筋的埋设等工作要与非预应力筋的绑扎等工作协调配合好，先进行非预应力钢筋的绑扎，再进行预应力钢筋布设。普通钢筋混凝土工程施工详见后面有关章节。(5)无粘结预应力工程施工方法1)施工采用的材料及机具（八）钢材根据设计图纸之要求，本工程采用强度等级为1860MPa,直径为15.2
8、4mm的高强度低松驰钢绞线(松驰损失小于2.5%),钢材应具有出厂证明书，进场时应进行外观检查和力学抽样检验，合格方可使用，根据JGJ/T92-93的要求，每三十吨为一批，每批从不同盘中头或尾抽取L2m或Im共三根做力学性能试验。(B)锚具本工程固定端采用挤压锚(P型锚)，锚垫板用与挤压锚配套的承压托板，张拉端采用单孔夹片式锚具，所有锚具均为I类锚具。锚具为预应力工程中最重要的部件，必须严格按要求选用，出厂前应由供方按规定进行检验并提供质量合格证或质保书，其质量应符合预应力筋用锚具、夹具和连接器国家标准(GBT1437093)的要求，进场时应分批抽样进行外观检查并进行组装件试验，及锚具硬度试验
9、，合格后方可使用。组装件成批数量与钢筋同，两端共取6件套组成3个组装件进行静载试验，锚固系数及伸长量应合符JGJ/T92.93无粘结预应力技术规程的有关规定。锚具硬度要按每批不超过1000套抽取5%总用量做硬度试验，其硬度值应在厂家出厂合格证或质保书之硬度要求范围内。(C)端部用承压垫板本工程固定端用与挤压锚相配套之单孔托板，张拉端根据每个张拉端预应力筋数量及可利用承压面积决定用单孔或多孔垫板，单孔垫板规格为100XlOOmmI2mm厚16Mn钢板，开孔20mm,多孔垫板用16mm厚16Mn钢板，开孑L20mm,孑L与孑L间距离最少为80mm或经验算可调至50mm,边孔离板边最少为50mm。(
10、D)螺旋筋或网片筋根据每根梁预应力筋的布置情况，螺旋筋可采用5高强钢丝做成的4圈直径为8090mm的椎螺旋筋，布螺旋筋时梁内各螺旋筋应相互扣住。或可直接用钢筋网片，网片筋采用二级钢12钢筋，双向100布焊，至少四片。(E)预应力施工机具选用张拉机用FYCD.23型前卡穿心式带液压顶压器千斤顶及配套高压油泵，剪切多余钢筋用小型手提式角磨机或液压机械剪切器。张拉设备在张拉之前必须送国家计量单位或大型力学试验室进行标定校验，检验制度按JGT502893的有关规定进行，未经标定的设备不得使用。2)预应力施工方法（八）预应力施工工艺工艺流程图S6-3应力虹工艺(B)预应力箭下料及加工图6-3应力施工工艺
11、(B)预应力筋下料及加工本工程根据施工场地情况，预应力钢筋采用加工厂下料，根据下料长度直接加工好后送往工地施工，下料时采用无齿砂轮机切割，下好的成品钢绞线不能有死弯及磨伤。钢绞线的下料长度L按以下公式计算：L=L1+L2+L3其中：L1钢绞线埋入构件内长度Ll按以下公式计算：LI=LO2(1+8*H3*L0)LO-曲线水平投影长度H-构件高度L2预应力筋张拉长度。L3下料误差(取0.1m)下好料的钢筋贴上长度标签,按长度分类堆放,并挂好长度标签。预应力筋堆放场应尽可能靠塔式起重机，以便于垂直运输。(C)支吊筋及预应力筋安装支吊筋可用1012mm普通钢筋与预应力梁箍筋焊接在一起，支吊筋的高度在布
12、点要严格按图纸预应力筋曲线大样布置，同时各点如果间隔较大可在其中加点，使各支承点间隔宜取11.5m,所有焊点要牢靠。先铺梁内预应力筋，按设计要求铺放，预应力筋数量严格按设计要求铺设，保证位置准确，平面顺直，互不扭绞布筋时如与非预应力筋发生冲突时，应优先保证预应力筋的铺设；预应力筋位置垂直允许误差：梁为土IOmmo(D)预应力固定端及张拉端安装张拉端设置时，应保证预应力筋与承压板垂直，承压板安装好后须固定牢固，防止混凝土浇筑时位移；预应力筋外皮有破损时，随时用水密性胶带缠绕修补。楼面板需预留管孔时，应在绑扎楼面板底筋时进行,不宜在混凝土浇筑后凿孔开洞。(E)预应力筋张拉根据设计要求和张拉设备的标
13、定值确定预应力筋的张拉控制力及油表读数，计算预应力筋理论伸长值；根据材料试验情况，进行试张拉，确定预应力钢筋伸长值。理论伸长值计算公式：ZL=ZL1+ZL2L3L1=FPLT/（APXES）FP=FJ1-（KLT+O）/2式中FJ-张拉控制力1.T线长度AP-预应力筋截面积ES-预应力筋弹性模量1.2为10%应力下推算的伸长值（为统计经验值）1.3为预应力筋回油锚固时的回缩值（为统计经验值）预应力筋伸长值的丈量方法为：建立10%应力时量滑塞伸出量，张拉至103%应力时量滑塞伸出量（如一个行程没达控制应力则该伸出量为各行程量减回缩值的总和）清理预应力筋张拉槽孔，剥除张拉端外露预应力筋外皮，检查承
14、压板后混凝土质量情况，如有问题及时处理；楼层混凝土试块抗压强度大于设计强度等级75%时，才能进行预应力筋的张拉，强度未达到要求时不得进行张拉；预应力张拉工序为：清理垫板一安装锚环及夹片一安装千斤顶一建立初应力（10%张拉力）一记录初始油压表及钢尺读数一张拉至终应力（超张拉3%）一记录终点油压表及钢尺读数一校核伸长值一千斤顶回程一锚固预应力筋张拉程序为：张拉控制力从零开始至1.03倍预应力筋的张拉控制力锚固即可；张拉采用应力控制为主，应变校核的方法进行，理论伸长值与实际伸长值偏差范围-5%+10%;张拉时发生混凝土表面破裂或断丝、滑丝时，应停止张拉，查明原因处理后再张拉；作好原始记录，记录应精确
15、到mm。(F)预应力筋切除及封堵预留孔封锚前应用于手持砂轮切割机切割预应力外露多余长度，剩余长度不得少于30mm。封锚前必须将锚具、锚孔清理干净及湿润充分，按设计要求进行封锚；封锚材料必须将锚具、预应力钢丝头全部封堵密实，筋头、锚具不得外露，保护层厚不小于15mm0(G)预应力施工应注意事项预应力底模及支撑,必须在预应力筋张拉结束后方可拆除,预应力梁的侧模板和非预应力现浇楼板的底模板,可以在预应力筋张拉前全部拆除,如果相连板为预应力板也要预应力板预应力筋张拉完成后将底模拆除,以避免施加预应力时模板束缚梁的混凝土自由变形,影响混凝土预加应力的建立,具体拆除时间要根据施工图说明确定,同时预应力梁由于自重很大,其下的支撑必须有足够的承载力。（三）预应力筋穿束预应力筋待梁骨架筋绑扎好后(S拉筋后扎)即可吊运到工作面,起吊时注意起吊每捆重量不宜大于05t,起吊宜用软质绳子三点起吊，预应力筋穿束可根据梁的截面大小及预应力筋数量决定分13层布置，同时每层预应力筋数量较多时可将其分成2-3束，每束通长要捆绑，同时要与支承点绑扎，绑扎用钢丝可用10-12号细钢丝，也可在各支承点预应力筋上方加焊一压筋，将预应力筋压在支吊筋间，以防浇筑混凝土时预应力筋走位浮动，预应力筋到两端均匀分开,预应力每束不宜打扭，以免影响预应力张拉效果。预应力筋安装完成后的曲线形状要与图纸大样相同
