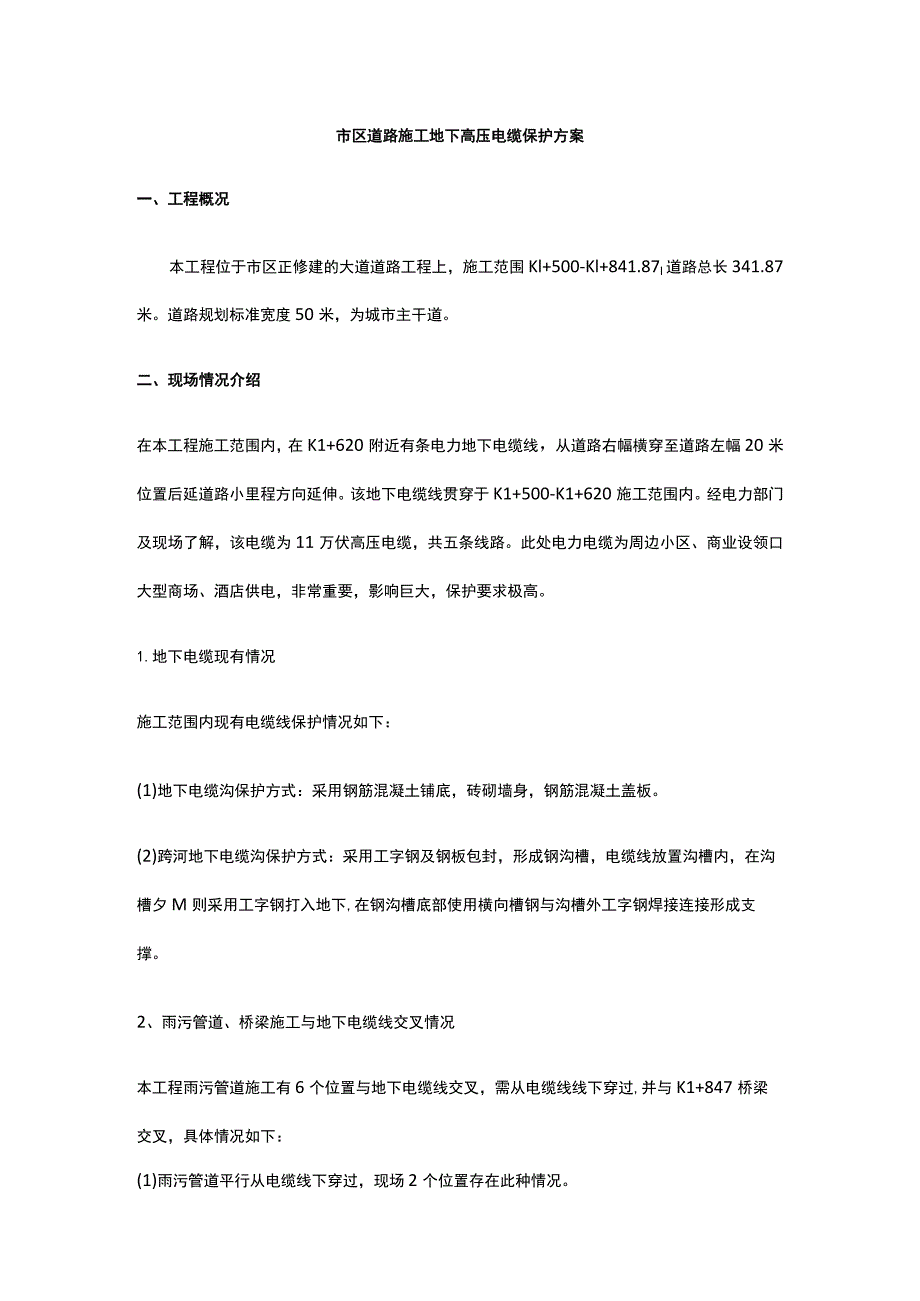

1、市区道路施工地下高压电缆保护方案一、工程概况本工程位于市区正修建的大道道路工程上，施工范围Kl+500-Kl+841.87l道路总长341.87米。道路规划标准宽度50米，为城市主干道。二、现场情况介绍在本工程施工范围内，在K1+620附近有条电力地下电缆线，从道路右幅横穿至道路左幅20米位置后延道路小里程方向延伸。该地下电缆线贯穿于K1+500-K1+620施工范围内。经电力部门及现场了解，该电缆为11万伏高压电缆，共五条线路。此处电力电缆为周边小区、商业设领口大型商场、酒店供电，非常重要，影响巨大，保护要求极高。1.地下电缆现有情况施工范围内现有电缆线保护情况如下：(1)地下电缆沟保护方式

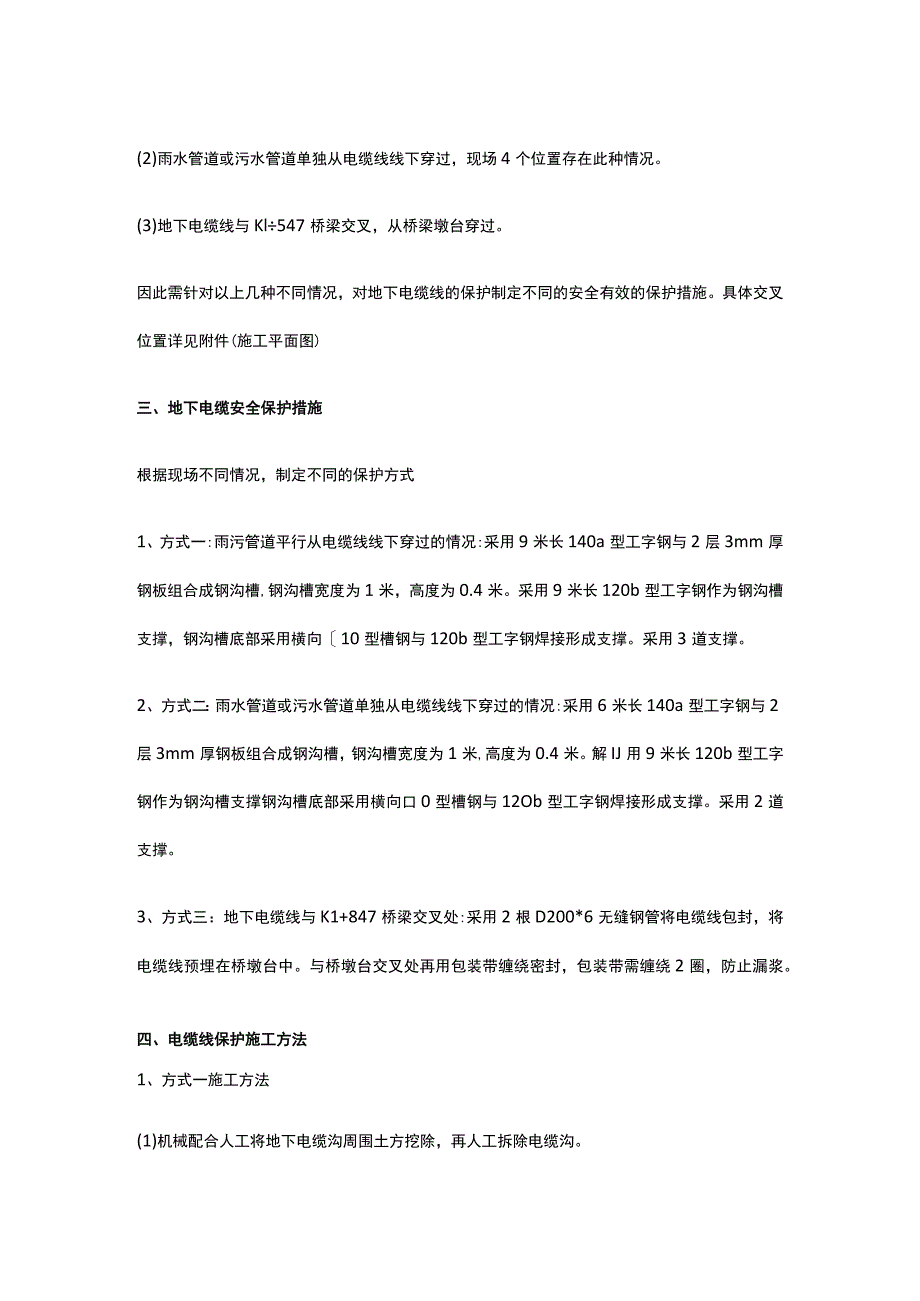

2、：采用钢筋混凝土铺底，砖砌墙身，钢筋混凝土盖板。(2)跨河地下电缆沟保护方式：采用工字钢及钢板包封，形成钢沟槽，电缆线放置沟槽内，在沟槽夕M则采用工字钢打入地下,在钢沟槽底部使用横向槽钢与沟槽外工字钢焊接连接形成支撑。2、雨污管道、桥梁施工与地下电缆线交叉情况本工程雨污管道施工有6个位置与地下电缆线交叉，需从电缆线线下穿过,并与K1+847桥梁交叉，具体情况如下：(1)雨污管道平行从电缆线下穿过，现场2个位置存在此种情况。(2)雨水管道或污水管道单独从电缆线线下穿过，现场4个位置存在此种情况。(3)地下电缆线与Kl547桥梁交叉，从桥梁墩台穿过。因此需针对以上几种不同情况，对地下电缆线的保护制
3、定不同的安全有效的保护措施。具体交叉位置详见附件(施工平面图)三、地下电缆安全保护措施根据现场不同情况，制定不同的保护方式1、方式一:雨污管道平行从电缆线线下穿过的情况:采用9米长140a型工字钢与2层3mm厚钢板组合成钢沟槽,钢沟槽宽度为1米，高度为0.4米。采用9米长120b型工字钢作为钢沟槽支撑，钢沟槽底部采用横向10型槽钢与120b型工字钢焊接形成支撑。采用3道支撑。2、方式二：雨水管道或污水管道单独从电缆线线下穿过的情况:采用6米长140a型工字钢与2层3mm厚钢板组合成钢沟槽，钢沟槽宽度为1米,高度为0.4米。解IJ用9米长120b型工字钢作为钢沟槽支撑钢沟槽底部采用横向口0型槽钢

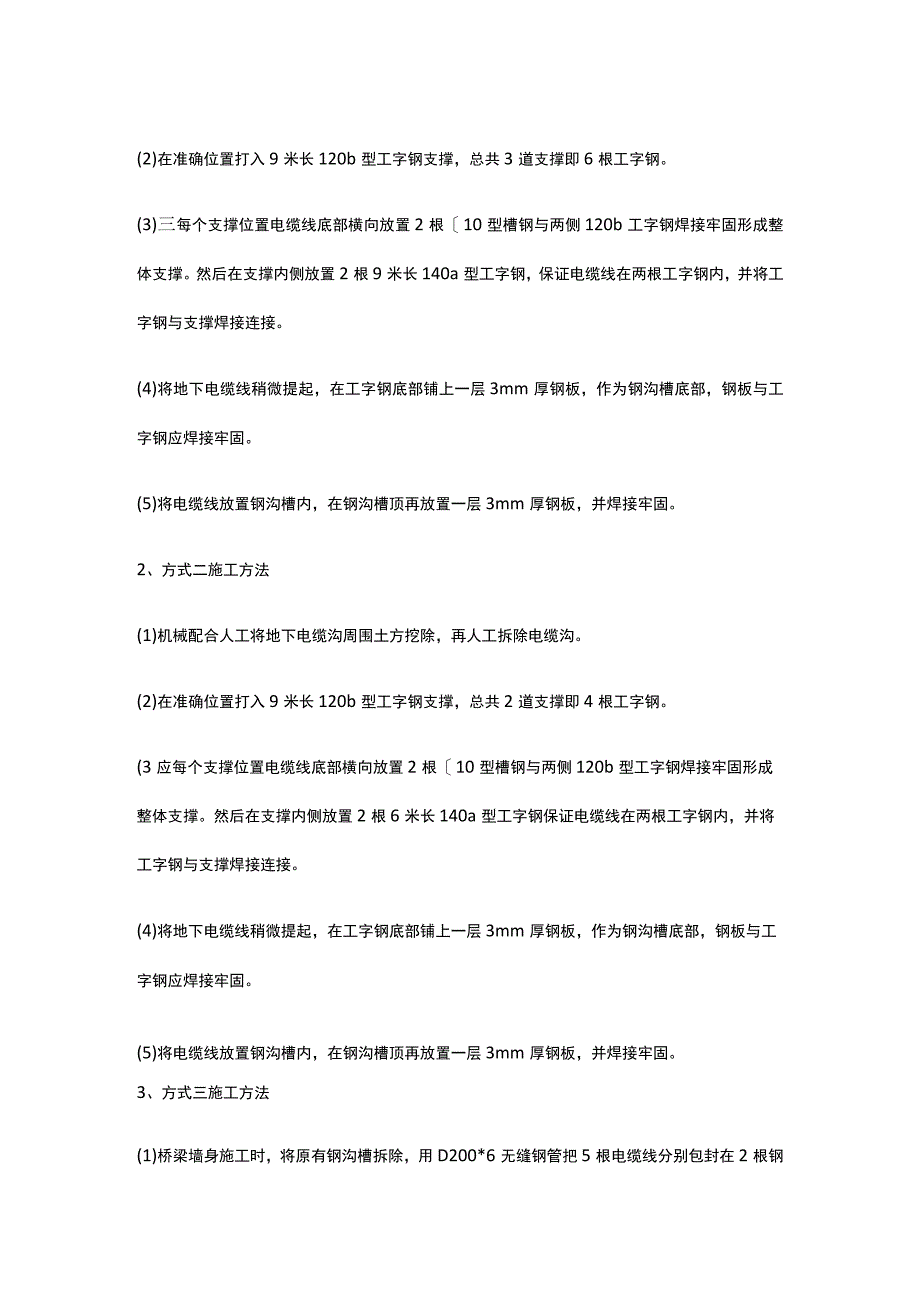

4、与12Ob型工字钢焊接形成支撑。采用2道支撑。3、方式三：地下电缆线与K1+847桥梁交叉处:采用2根D200*6无缝钢管将电缆线包封，将电缆线预埋在桥墩台中。与桥墩台交叉处再用包装带缠绕密封，包装带需缠绕2圈，防止漏浆。四、电缆线保护施工方法1、方式一施工方法(1)机械配合人工将地下电缆沟周围土方挖除，再人工拆除电缆沟。(2)在准确位置打入9米长120b型工字钢支撑，总共3道支撑即6根工字钢。(3)三每个支撑位置电缆线底部横向放置2根10型槽钢与两侧120b工字钢焊接牢固形成整体支撑。然后在支撑内侧放置2根9米长140a型工字钢，保证电缆线在两根工字钢内，并将工字钢与支撑焊接连接。(4)将地
5、下电缆线稍微提起，在工字钢底部铺上一层3mm厚钢板，作为钢沟槽底部，钢板与工字钢应焊接牢固。(5)将电缆线放置钢沟槽内，在钢沟槽顶再放置一层3mm厚钢板，并焊接牢固。2、方式二施工方法(1)机械配合人工将地下电缆沟周围土方挖除，再人工拆除电缆沟。(2)在准确位置打入9米长120b型工字钢支撑，总共2道支撑即4根工字钢。(3应每个支撑位置电缆线底部横向放置2根10型槽钢与两侧120b型工字钢焊接牢固形成整体支撑。然后在支撑内侧放置2根6米长140a型工字钢保证电缆线在两根工字钢内，并将工字钢与支撑焊接连接。(4)将地下电缆线稍微提起，在工字钢底部铺上一层3mm厚钢板，作为钢沟槽底部，钢板与工字钢
6、应焊接牢固。(5)将电缆线放置钢沟槽内，在钢沟槽顶再放置一层3mm厚钢板，并焊接牢固。3、方式三施工方法(1)桥梁墙身施工时，将原有钢沟槽拆除，用D200*6无缝钢管把5根电缆线分别包封在2根钢管内。(2)在桥墩台位置用钢筋将钢管固定在桥墩台钢筋上，与桥墩台交叉处钢管再用包装带缠绕密封，包装带需缠绕2圈，防止水泥浆流入。(3)钢管接管时，采用满焊连接，并用钢筋再加固焊接，然后再用包装带包封处理。(4)在桥墩台混凝土浇筑时，采用木支撑将钢管临时加固处理，待混凝土凝固后木支撑可拆除。五、管道施工1.管道沟槽开挖管沟开挖前做好电缆线安全防护工作，并请地下设施的主管部门到现场监督指导施工。管道支护施工
7、完成后，进行沟槽开挖。电缆线周围2m范围内采用人工开挖，在确保电缆安全情况下，再使用机械、人工配合开挖。2、管道穿越管沟挖好后，准备将管道从电缆下方穿过。首先将穿越管道放入电缆一侧的管沟内,用吊管机将管道吊起，向前移动，让管道端点从其下方通过。走一段距离后，因吊点的影响，会使钢管与电缆较近，需要移动吊点位置，吊管道的两侧，使管道中间段落下垂，在电缆下能够移动，两台设备将穿越段按要求吊装到位。3、管沟回填首先回填管道与电缆交叉段的管沟，用人工回填，在管道周围用设计要求材料回填，人工夯实。回填材料不得正对电缆砸击，要从侧面用人工推入，并且夯实，等电缆下方回填并夯实后，再回填电缆两侧的管沟。4、埋设
8、标志桩回填管沟后，在电缆沟槽沿线设置明显标志。六、桥梁施工1、桥梁基础开挖时，保持现有电缆位置不变，对新开挖出的电缆线位置使用保护方式二加以保护。2、在桥梁基础混凝土施工时，在现有电缆2米以外可采用机械设备施工，电缆线附件施工采用人工推送混凝土。材料进场及施工都应时刻保持与电缆线安全距离，有专人现场指挥及保护电缆安全。3、桥墩台施工时，待绑扎电缆线位置钢筋时，拆除现有电缆沟槽及支撑,并采用保护方式三加以保护。4、桥墩台混凝土浇筑时，在电缆保护位置混凝土从保护管两侧小心灌入，禁止混凝土直接打在保护管上。施工完成后，在电缆附近设置明显标志，避免上部施工时碰到电缆保护管。5、桥梁上部施工时，时刻注意
9、电缆保护管位置,严禁碰撞。七、现场监护措施1、施工前，向地下电缆单位提交电力线路保护区内作业申请表手续。2、施工前，把施工现场地下电缆的详细情况和制定的电缆保护措施向现场施工技术负责人、工地主管、班组长直至每T立操作工人作层层安全交底，明确各级人员的职责。3、施工前，落实保护本工程地下电缆的组织措施，委派管线保护专职人员负责本工程地下管线的监护和保护工作，项目部、施工队和各班组设兼职管线保护负责人，组织成地下管线监护体系。4、施工过程中对可能发生意外情况的地下电缆线，事先制订应急措施，配合好抢修器材,以便在管线出现险兆时及时抢修，做到防患于未然。5、一旦管线发生损坏事故，施工单位必须立即通知项目监理，并上报业主，应立即通知有关管线单位，组织力量抢修。八、应急预案1、电力电缆管线发生破损，导致电路短路后，应及时上报业主、监理和电力管线所属单位，报请电力公司抢修。现场安全员和专职管线监护员在现场监护，协调相关事宜。电工必须随时在现场待命，配合做好保护工作。2、应急抢险组织人员
