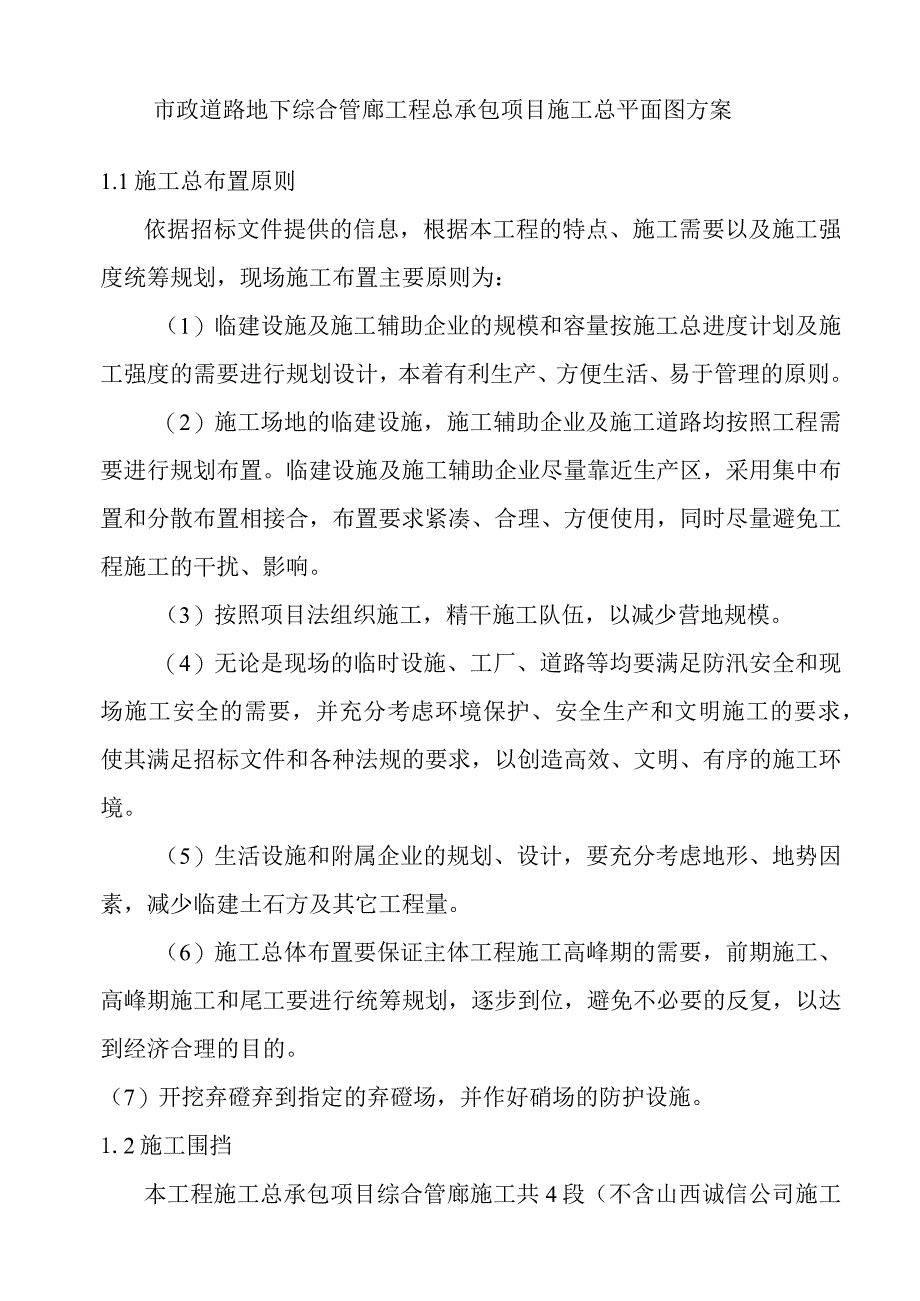

1、市政道路地下综合管廊工程总承包项目施工总平面图方案1.1施工总布置原则依据招标文件提供的信息，根据本工程的特点、施工需要以及施工强度统筹规划，现场施工布置主要原则为：（1）临建设施及施工辅助企业的规模和容量按施工总进度计划及施工强度的需要进行规划设计，本着有利生产、方便生活、易于管理的原则。（2）施工场地的临建设施，施工辅助企业及施工道路均按照工程需要进行规划布置。临建设施及施工辅助企业尽量靠近生产区，采用集中布置和分散布置相接合，布置要求紧凑、合理、方便使用，同时尽量避免工程施工的干扰、影响。（3）按照项目法组织施工，精干施工队伍，以减少营地规模。（4）无论是现场的临时设施、工厂、道路等均要

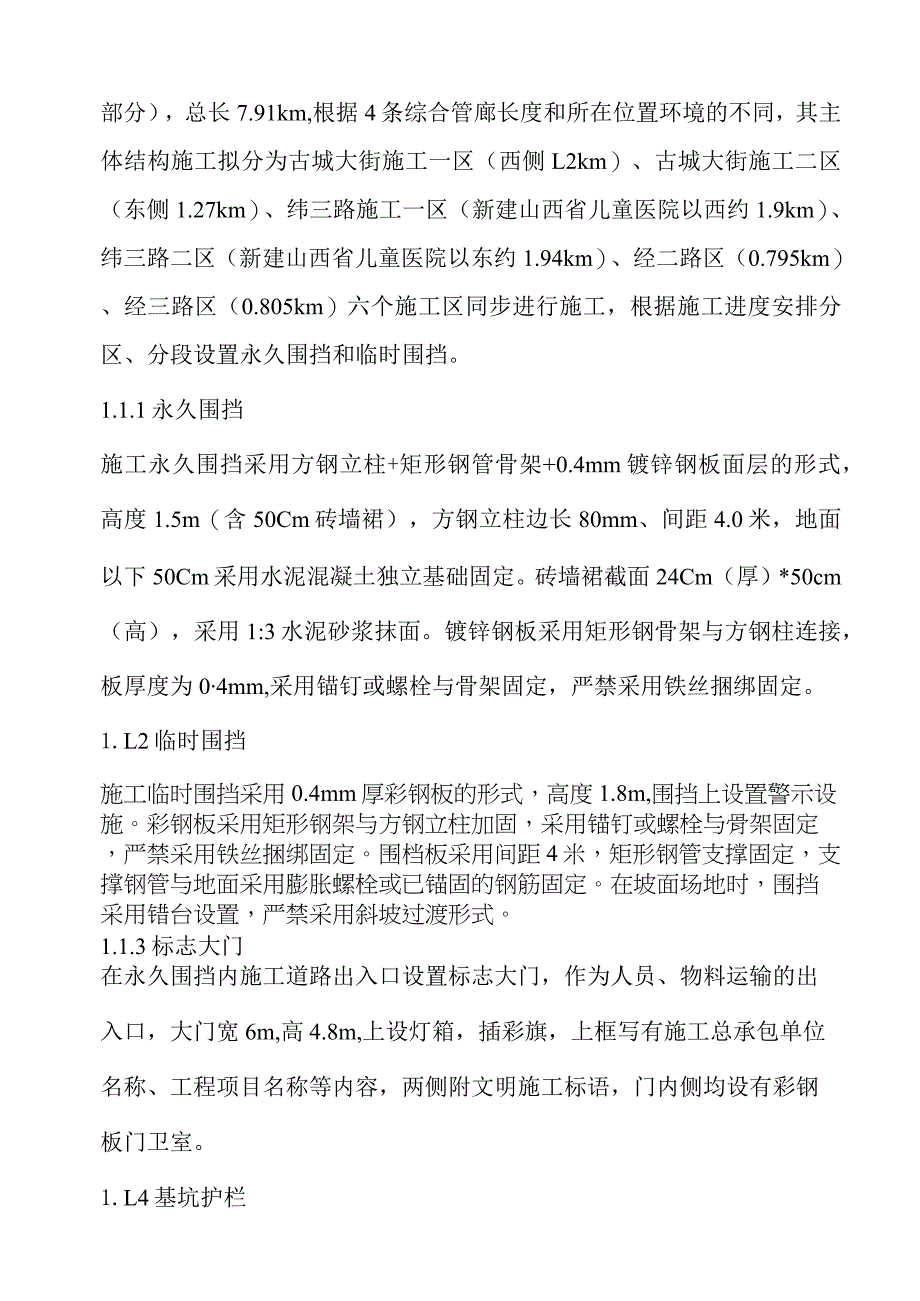

2、满足防汛安全和现场施工安全的需要，并充分考虑环境保护、安全生产和文明施工的要求，使其满足招标文件和各种法规的要求，以创造高效、文明、有序的施工环境。（5）生活设施和附属企业的规划、设计，要充分考虑地形、地势因素，减少临建土石方及其它工程量。（6）施工总体布置要保证主体工程施工高峰期的需要，前期施工、高峰期施工和尾工要进行统筹规划，逐步到位，避免不必要的反复，以达到经济合理的目的。（7）开挖弃磴弃到指定的弃磴场，并作好硝场的防护设施。1.2施工围挡本工程施工总承包项目综合管廊施工共4段（不含山西诚信公司施工部分），总长7.91km,根据4条综合管廊长度和所在位置环境的不同，其主体结构施工拟分为古
3、城大街施工一区（西侧L2km）、古城大街施工二区（东侧1.27km）、纬三路施工一区（新建山西省儿童医院以西约1.9km）、纬三路二区（新建山西省儿童医院以东约1.94km）、经二路区（0.795km）、经三路区（0.805km）六个施工区同步进行施工，根据施工进度安排分区、分段设置永久围挡和临时围挡。1.1.1永久围挡施工永久围挡采用方钢立柱+矩形钢管骨架+0.4mm镀锌钢板面层的形式，高度1.5m（含50Cm砖墙裙），方钢立柱边长80mm、间距4.0米，地面以下50Cm采用水泥混凝土独立基础固定。砖墙裙截面24Cm（厚）*50cm（高），采用1:3水泥砂浆抹面。镀锌钢板采用矩形钢骨架与方钢
4、柱连接，板厚度为04mm,采用锚钉或螺栓与骨架固定，严禁采用铁丝捆绑固定。1.L2临时围挡施工临时围挡采用0.4mm厚彩钢板的形式，高度1.8m,围挡上设置警示设施。彩钢板采用矩形钢架与方钢立柱加固，采用锚钉或螺栓与骨架固定，严禁采用铁丝捆绑固定。围档板采用间距4米，矩形钢管支撑固定，支撑钢管与地面采用膨胀螺栓或已锚固的钢筋固定。在坡面场地时，围挡采用错台设置，严禁采用斜坡过渡形式。1.1.3标志大门在永久围挡内施工道路出入口设置标志大门，作为人员、物料运输的出入口，大门宽6m,高4.8m,上设灯箱，插彩旗，上框写有施工总承包单位名称、工程项目名称等内容，两侧附文明施工标语，门内侧均设有彩钢板

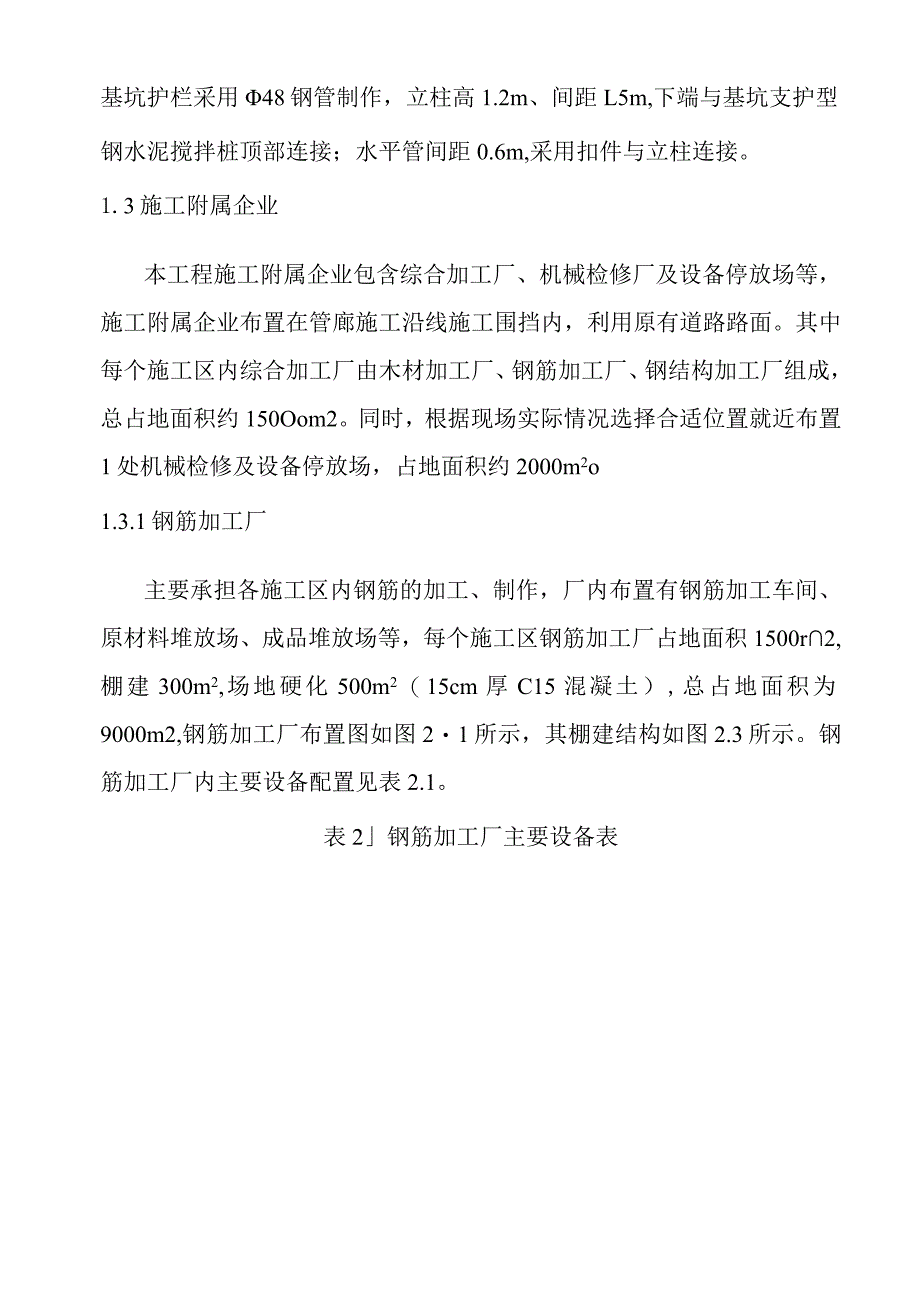

5、门卫室。1.L4基坑护栏基坑护栏采用48钢管制作，立柱高1.2m、间距L5m,下端与基坑支护型钢水泥搅拌桩顶部连接；水平管间距0.6m,采用扣件与立柱连接。1.3施工附属企业本工程施工附属企业包含综合加工厂、机械检修厂及设备停放场等，施工附属企业布置在管廊施工沿线施工围挡内，利用原有道路路面。其中每个施工区内综合加工厂由木材加工厂、钢筋加工厂、钢结构加工厂组成，总占地面积约150Oom2。同时，根据现场实际情况选择合适位置就近布置1处机械检修及设备停放场，占地面积约2000m2o1.3.1钢筋加工厂主要承担各施工区内钢筋的加工、制作，厂内布置有钢筋加工车间、原材料堆放场、成品堆放场等，每个施工
6、区钢筋加工厂占地面积1500r2,棚建300m2,场地硬化500m2（15cm厚C15混凝土）,总占地面积为9000m2,钢筋加工厂布置图如图21所示，其棚建结构如图2.3所示。钢筋加工厂内主要设备配置见表2.1。表2钢筋加工厂主要设备表序号名称规格型号单位数量功率（kW）1钢筋切断机GQ40台121.52钢筋弯曲机GW40台124.53钢筋调直机Y132台127.54对焊机UNl-100台121005交流电焊机BX3-500台12386套丝机台12成品堆放手工零曲平台I0IIQIi机械弯曲平台HOll机械弯曲平台IioI调直机网直机驾曲机弯曲机切断机钢筋留存处切断机（短料名存处FL由成品堆放
7、切割送料平台（钢筋堆放场图2-1钢筋加工厂布置示意图1.3.2模板加工厂主要承担本工程各施工区各类木模板的加工、修理、堆放等任务。主要有模板修整车间、模板堆放场等，每个施工区占地面积500m2,棚建和场地硬化（15cm厚C15混凝土）200m2,总占地面积3000m2,模板加工厂布置如图2.2所示，其棚建结构如图2-3所示。主要设备配置见表2-2。表2-2模板加工堆放场主要设备配置表序号名称型号单位数量功率(kW)1木工平面刨MB506台61.82单面自动压刨机MB1065台67.53弓锯床G72台61.54砂轮机台121.1图2-2模板加工厂布置示意图图2-3综合加工厂棚建结构示意图1.3.
8、3钢结构加工及堆放场主要承担各施工区的钢支撑等钢结构及预埋件的制作任务，厂内布置制作场地、原材料堆放场地、成品堆放场地等。每个施工区占地面积500r112,总占地面积3000m2o1.3.4机械修配、保养、停放场主要承担本工程的施工机械和机电设备的检修、维修、保养，临时故障处理和大型施工机械的停放。设备停放场总占地面积2000m2o1.4生活及办公设施根据本工程工期较短的实际情况，施工进点后，生活福利设施和办公设施初步计划采用就近租赁的办法解决，生活福利及办公设施等按高峰期总人数约2900人进行相应的配置。其中办公设施初步计划租赁建筑面积为500m2,办公区含办公室、会议室、停车场、门卫、厕所
9、等设施；生活福利设施高峰期租赁面积约12000m2,生活福利设施由宿舍、活动室、食堂、卫生间等组成。施工现场值班及办公房屋统一采用保温彩钢板房，建筑面积约1200m2,占地面积约1500m2,办公及生活主要用房数量如表23所Zjo表2-3办公及生活主要用房数量表序号名称面积m2备注1职工宿舍11000租赁2食堂1000租赁3浴室400租赁序号名称面积m2备注4活动室100租赁5卫生间300租赁6办公室500租赁7会议室100租赁8现场值班及办公室1500施工现场合计14900租赁的生活及办公区内设垃圾箱及消防设施，并确保区域内排水通畅，生活污水接引至市政地下排污管道内。办公及生活区内道路采用C
10、15混凝土路面，生活区内设消防栓，由生活区供水管线接引。为保证本工程进行规范化管理，施工区域内自建的临时生产管理、临时办公设施建设按相关标准要求实施。1. 5施工仓库1.5. 1油库本工程施工机械设备较多，所以初步计划在古城大街综合管廊施工区内设置2个IOt储油罐，占地面积约20011建筑面积100m2,同时现场配备1辆5t油罐车到施工现场为各机械、车辆加油。1.5.2综合仓库为了满足工程的施工需要，拟在各施工区现场布置综合仓库：储存五金交电、仪表、设备配件、小型设备，劳保用品等。表2-4综合仓库特性表序号仓库名称建筑面积(a?)占地面积(m2)备注1小型设备、工器具仓库500750棚建2五金
11、配件及劳保仓库250300彩钢板房合计7501050L6施工风、水、电及通讯设施1.6.1施工用电本工程拟分为六个施工区进行施工,沿线附近均有IOKV高压线路，工程开工后和当地供电部门联系，根据需要分区设置500KVA变压器进行施工供电，施工用电从指定的IOKV高压接线点上接引。同时在现场配备6台15OkW柴油发电机，以备突然停电、断电之用。施工现场供电线路尽量埋设于地下并做好保护；不能埋设的部分外套钢管，以防止施工及其它原因破坏，给生命财产造成损失。用电线路干线在场地平整完毕，场地硬化及临设施工前铺设，在各用电位置设置接口，设立独立闸箱。配电装置及输电线路设专人管理并经常检查、维修和保养。1
12、.6.2生产和生活用水施工现场供水：施工现场用水主要混凝土养护和砂浆拌制等，施工期间采取就近接市政供水管网取水，另一方面根据现场用水点比较分散的特点，计划在施工沿线设置蓄水池，并配备8t洒水车2辆，以保证生产、生活用水。办公及生活营地供水：办公及生活区供水从指定的市政供水点上接引。1.6.3生产供风在每个施工区的施工现场各配备2台6m3min移动式空压机。1.6.5通讯联络施工总承包项目部各部室、队均安装市话，进行内外沟通与联络；同时现场管理人员配备对讲机与手机，进行内外部协调与联络。项目部各业务部室均配备电脑，采用局域网连接宽带，便于电子化和网络化的施工管理。1.7混凝土拌和系统本工程管廊主
13、体结构混凝土和防水结构混凝土采用商品混凝土，商品混凝土站至少配置2个，生产力不小于2*180m3h;另外现场在经三路和古城大街放坡开挖边坡支护时在施工现场分别设置2台JS5OO拌和机来拌制支护喷锚混凝土。1.8污水处理在施工现场建立有效的排水系统，并与当地的排水系统相连通。工地排水采用明沟排水系统，施工污水经明沟集流，沉淀以后，间接排入当地的排水系统。施工场地的大门内侧均设置洗车槽，洗车槽设沉淀池，为节约用水，洗车用水利用基坑降水井抽水解决。所有离开施工场地的车辆冲洗干净后方可开出工地大门，以确保出入施工场地的车辆不污染城市交通道路。冲洗污水经沉淀达标后排入市政排污管网。1.9道路交通1.9.
14、1原路改造本工程纬三路综合管廊位于已有道路下部，为保证管廊施工期间交通不中断，施工前需对原有道路进行改造。将原有道路两侧的人行道和绿化带改造成车行道和人行道，保证车行道的交通能力不低于原有道路。1.9.2施工便道本工程所处位置交通便利，可利用已有的市政道路进入施工现场。本工程古城大街、经二路、经三路为新规划道路，管廊施工时需要在施工围挡内沿管廊基坑两侧布置施工便道，施工便道采用20Cm厚的泥结碎石路面，路面宽度为6m,具体管廊施工泥结石施工便道布置如图2-4所示，另一方面为满足基坑明挖及后续主体结构施工期间各种施工材料、机械设备进出场需要。每个施工区需修建临时的下基坑便道，下基坑便道在基坑两侧间隔300m布置。具体详见5.3土方开挖相关内容”。跨管廊与现有市政道路的平交路口需修建临时钢结构便桥，以保证管廊施工期间原有道路的正常交通，将施工的影响降到最低。现有道路施工施工便道便道施工施工便道便道(现有道路图2.4施工便道布置示意图1.10施工总平面布置图及临时用地表施工总平面布置图详见附表五：施工总平面图，施工临时用地数量详见附表六：临时用地表。附表五：施工总平面图附表六：临时用地表用途面积（平方米）位置需用时间古城大街、纬二20XX年7月7路、经二路、经口钢
