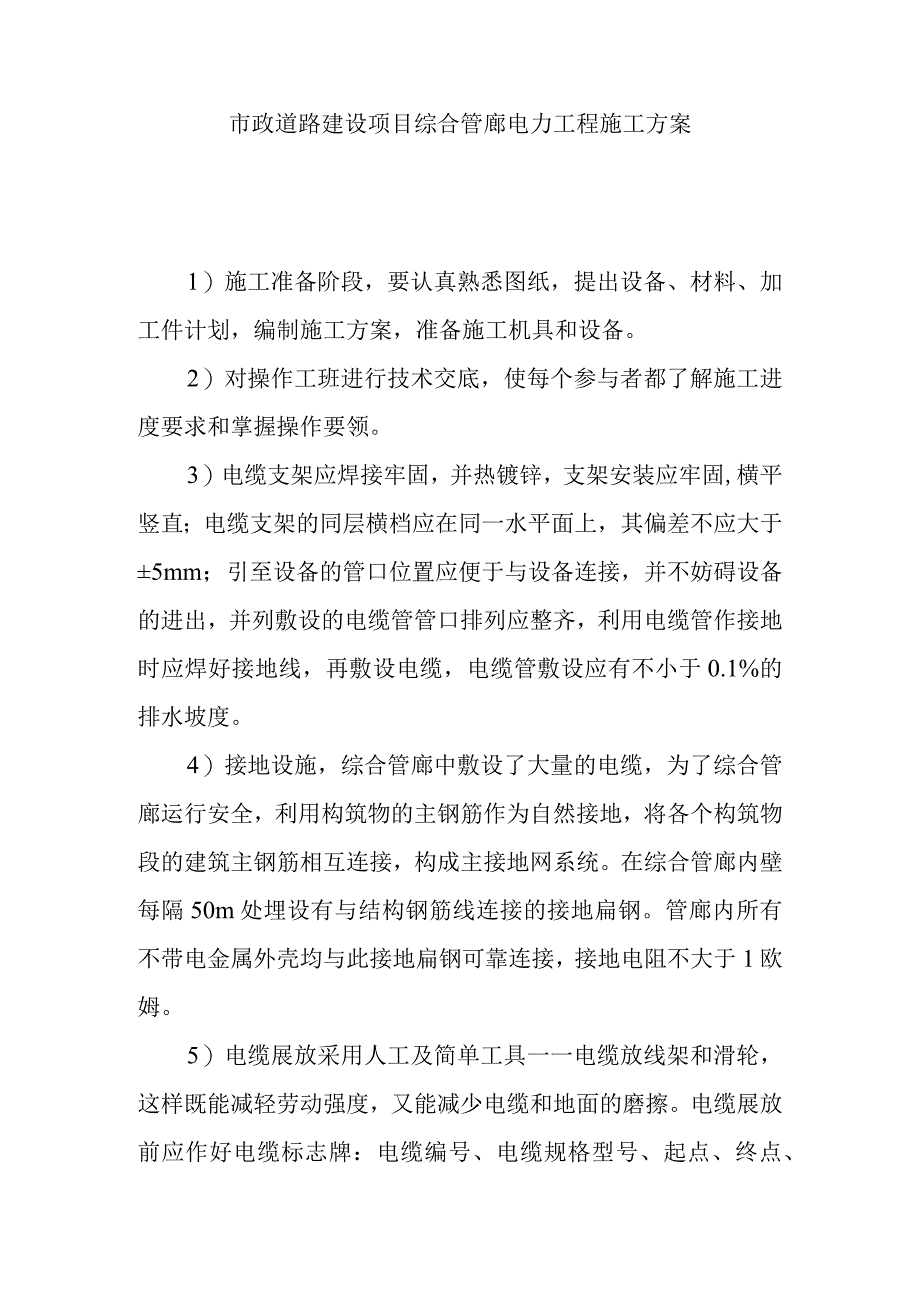

1、市政道路建设项目综合管廊电力工程施工方案1）施工准备阶段，要认真熟悉图纸，提出设备、材料、加工件计划，编制施工方案，准备施工机具和设备。2）对操作工班进行技术交底，使每个参与者都了解施工进度要求和掌握操作要领。3）电缆支架应焊接牢固，并热镀锌，支架安装应牢固,横平竖直；电缆支架的同层横档应在同一水平面上，其偏差不应大于5mm；引至设备的管口位置应便于与设备连接，并不妨碍设备的进出，并列敷设的电缆管管口排列应整齐，利用电缆管作接地时应焊好接地线，再敷设电缆，电缆管敷设应有不小于0.1%的排水坡度。4）接地设施，综合管廊中敷设了大量的电缆，为了综合管廊运行安全，利用构筑物的主钢筋作为自然接地，将各
2、个构筑物段的建筑主钢筋相互连接，构成主接地网系统。在综合管廊内壁每隔50m处埋设有与结构钢筋线连接的接地扁钢。管廊内所有不带电金属外壳均与此接地扁钢可靠连接，接地电阻不大于1欧姆。5）电缆展放采用人工及简单工具一一电缆放线架和滑轮，这样既能减轻劳动强度，又能减少电缆和地面的磨擦。电缆展放前应作好电缆标志牌：电缆编号、电缆规格型号、起点、终点、长度等；敷设电缆前应检查所敷设电缆的型号规格是否与设计相同，外观有无扭绞、压扁、保护层断裂等缺陷；合格后方可敷设。6）敷设电缆不应承受张力，铺放在电缆支架上的应用Q卡固定，电缆竖直敷设时，Q卡内还应加垫橡皮垫固定，直埋电缆应在全长上留少量裕度，并作波浪形敷
3、设，终端头及接头附近要有余留长度。敷设电缆应选在气温（TC以上、天气晴朗的日子。7）敷设时不宜进行交叉，电缆弯曲半径不小于电缆外径的10倍，电缆应排列整齐并加以固定，及时装上标志牌，直埋电缆沿线及其接头处应有明显的方位标志或牢固的标志。8）高、低压电力电缆及控制电缆应分开排列，若敷于同一侧支架上时，高、低压电缆，控制电缆应从上至下分层排列。9）电缆终端头的接头采用热缩电缆头，制作时严守工艺规程，在气候良好条件下进行，并做好防尘和外来污物的措施，一次完成制作，加快速度，缩短电缆芯裸露时间，用IOmm2以上的铜绞线作好电缆头外壳、金属护套及铠装层接地。10）电缆敷设防火措施，在综合管廊内电缆隧道的

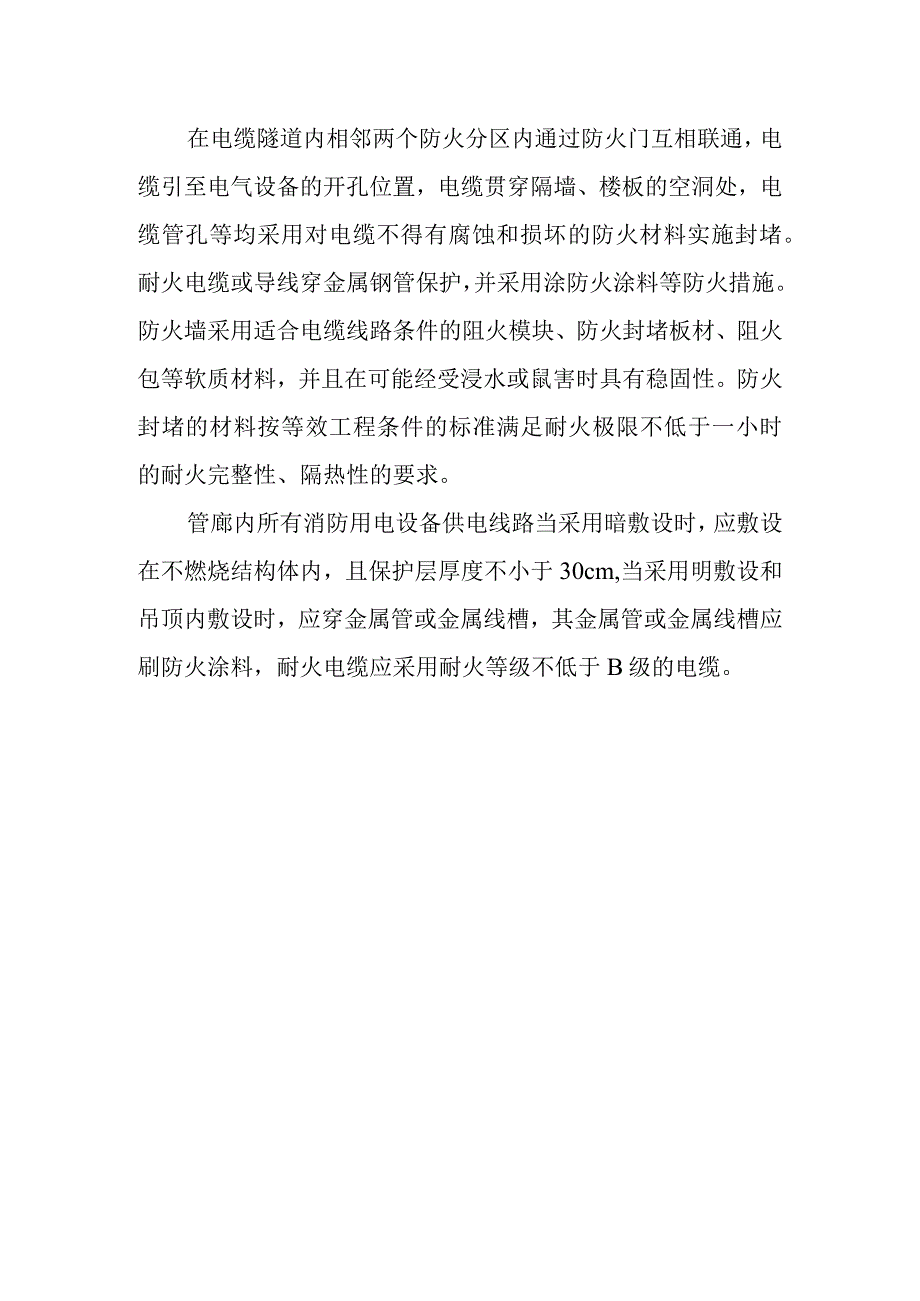

4、两侧采用热镀锌处理、表面光滑的角钢电缆支架。消防泵组应急照明灯采用耐火电缆，其他动力采用阻燃电缆。管廊内自用电缆沿电缆桥架敷设，电缆出桥架采用穿钢管明敷设形式引入设备，照明敷设采用穿钢管沿沟顶明敷设形式，安全照明敷设采用穿PVC管沿沟顶明敷设方式。钢管穿越结构伸缩缝时，应通过软管将其有效连接。在电缆隧道内相邻两个防火分区内通过防火门互相联通，电缆引至电气设备的开孔位置，电缆贯穿隔墙、楼板的空洞处，电缆管孔等均采用对电缆不得有腐蚀和损坏的防火材料实施封堵。耐火电缆或导线穿金属钢管保护，并采用涂防火涂料等防火措施。防火墙采用适合电缆线路条件的阻火模块、防火封堵板材、阻火包等软质材料，并且在可能经受浸水或鼠害时具有稳固性。防火封堵的材料按等效工程条件的标准满足耐火极限不低于一小时的耐火完整性、隔热性的要求。管廊内所有消防用电设备供电线路当采用暗敷设时，应敷设在不燃烧结构体内，且保护层厚度不小于30cm,当采用明敷设和吊顶内敷设时，应穿金属管或金属线槽，其金属管或金属线槽应刷防火涂料，耐火电缆应采用耐火等级不低于B级的电缆。
