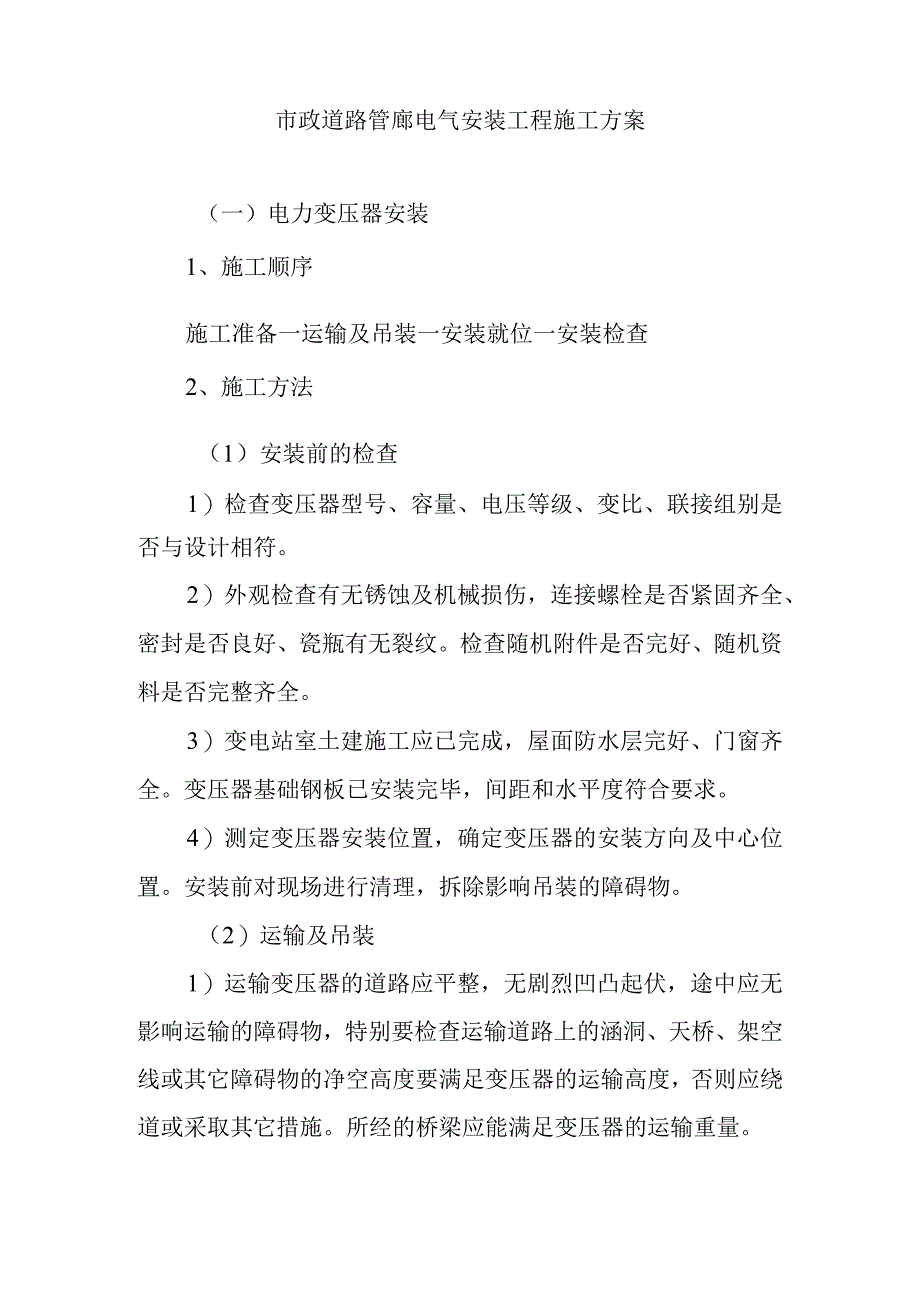

1、市政道路管廊电气安装工程施工方案（一）电力变压器安装1、施工顺序施工准备一运输及吊装一安装就位一安装检查2、施工方法（1）安装前的检查1）检查变压器型号、容量、电压等级、变比、联接组别是否与设计相符。2）外观检查有无锈蚀及机械损伤，连接螺栓是否紧固齐全、密封是否良好、瓷瓶有无裂纹。检查随机附件是否完好、随机资料是否完整齐全。3）变电站室土建施工应已完成，屋面防水层完好、门窗齐全。变压器基础钢板已安装完毕，间距和水平度符合要求。4）测定变压器安装位置，确定变压器的安装方向及中心位置。安装前对现场进行清理，拆除影响吊装的障碍物。（2）运输及吊装1）运输变压器的道路应平整，无剧烈凹凸起伏，途中应无影

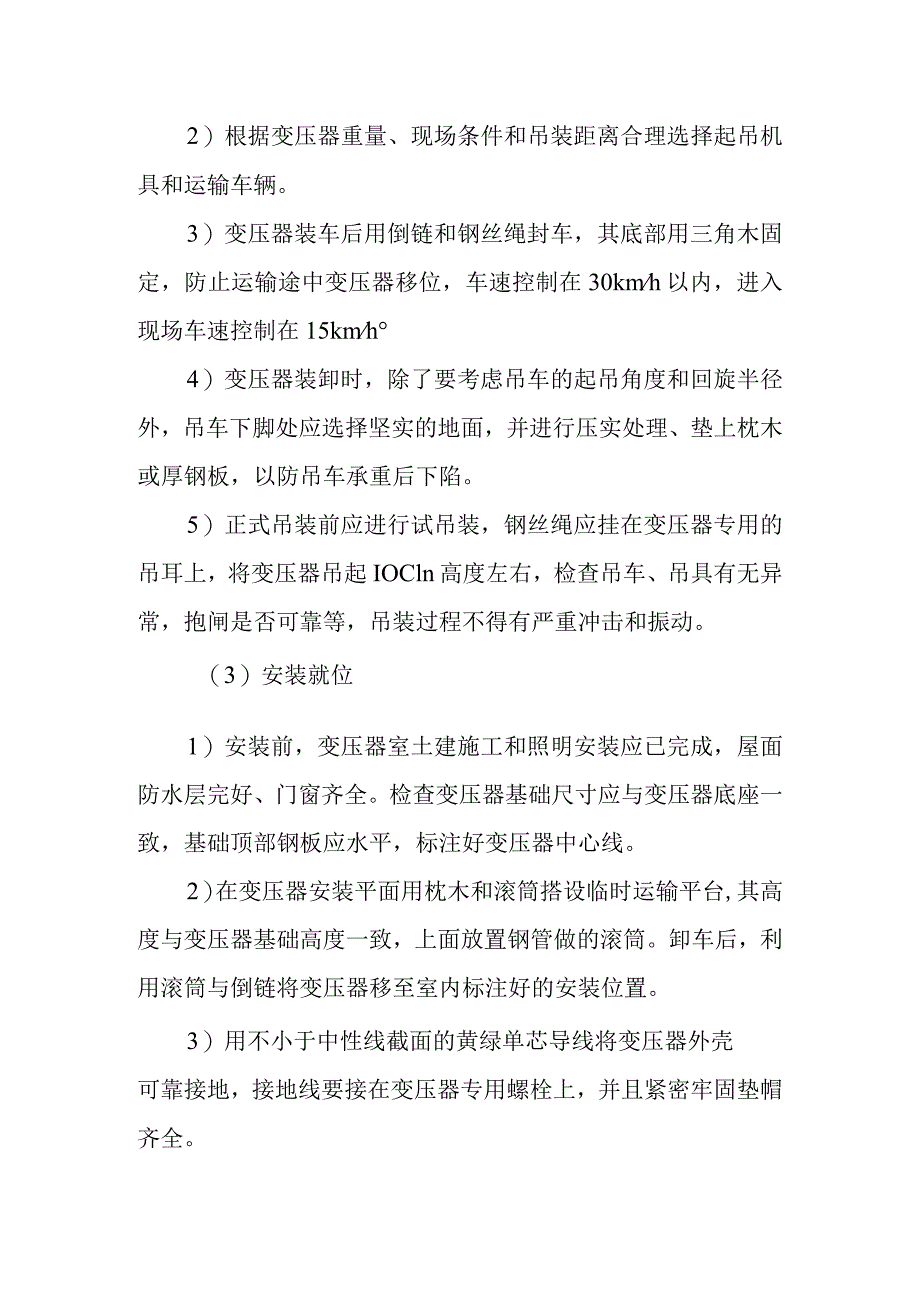

2、响运输的障碍物，特别要检查运输道路上的涵洞、天桥、架空线或其它障碍物的净空高度要满足变压器的运输高度，否则应绕道或采取其它措施。所经的桥梁应能满足变压器的运输重量。2）根据变压器重量、现场条件和吊装距离合理选择起吊机具和运输车辆。3）变压器装车后用倒链和钢丝绳封车，其底部用三角木固定，防止运输途中变压器移位，车速控制在30kmh以内，进入现场车速控制在15kmh4）变压器装卸时，除了要考虑吊车的起吊角度和回旋半径外，吊车下脚处应选择坚实的地面，并进行压实处理、垫上枕木或厚钢板，以防吊车承重后下陷。5）正式吊装前应进行试吊装，钢丝绳应挂在变压器专用的吊耳上，将变压器吊起IOCln高度左右，检查吊

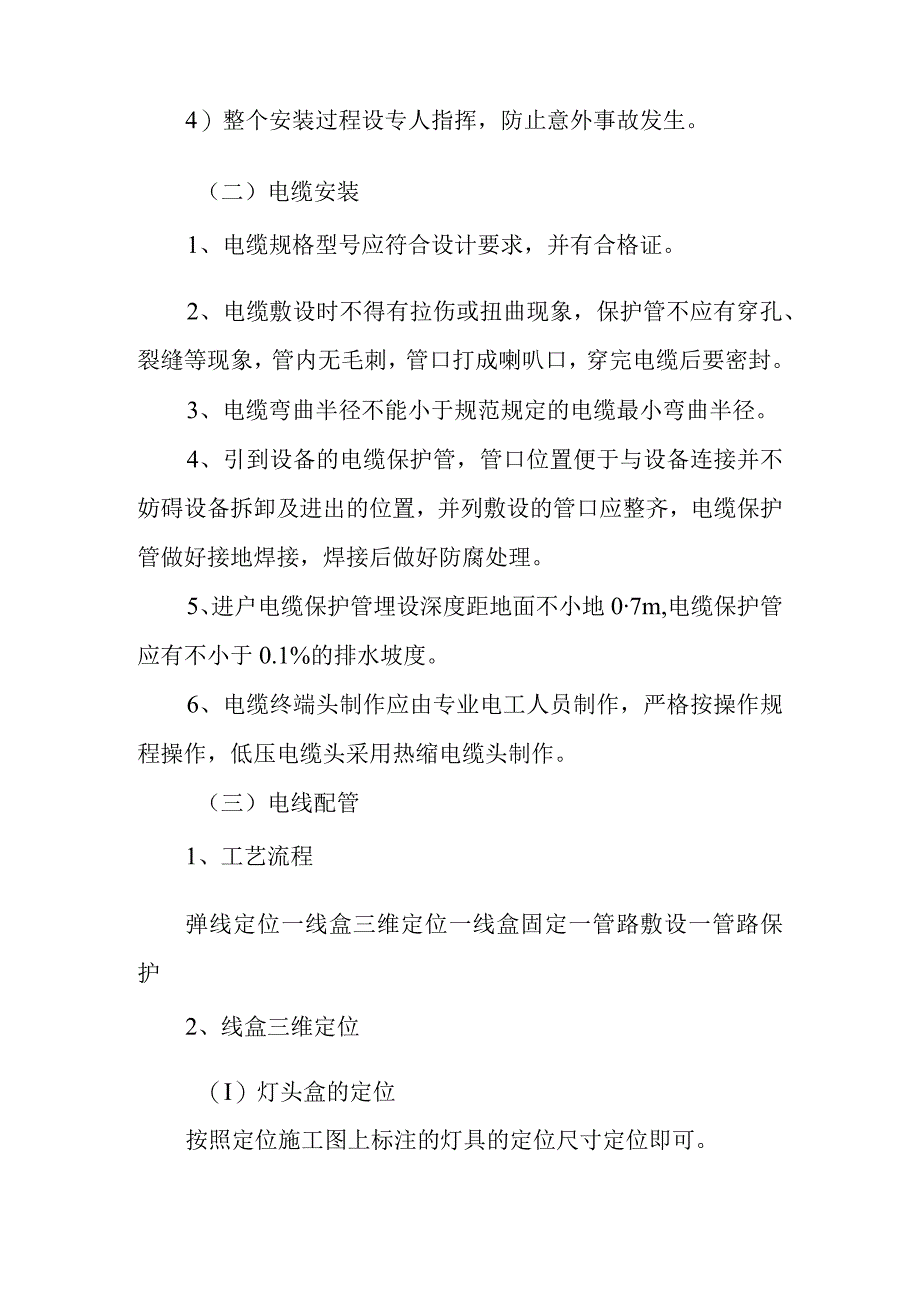

3、车、吊具有无异常，抱闸是否可靠等，吊装过程不得有严重冲击和振动。（3）安装就位1）安装前，变压器室土建施工和照明安装应已完成，屋面防水层完好、门窗齐全。检查变压器基础尺寸应与变压器底座一致，基础顶部钢板应水平，标注好变压器中心线。2）在变压器安装平面用枕木和滚筒搭设临时运输平台,其高度与变压器基础高度一致，上面放置钢管做的滚筒。卸车后，利用滚筒与倒链将变压器移至室内标注好的安装位置。3）用不小于中性线截面的黄绿单芯导线将变压器外壳可靠接地，接地线要接在变压器专用螺栓上，并且紧密牢固垫帽齐全。4）整个安装过程设专人指挥，防止意外事故发生。（二）电缆安装1、电缆规格型号应符合设计要求，并有合格证。
4、2、电缆敷设时不得有拉伤或扭曲现象，保护管不应有穿孔、裂缝等现象，管内无毛刺，管口打成喇叭口，穿完电缆后要密封。3、电缆弯曲半径不能小于规范规定的电缆最小弯曲半径。4、引到设备的电缆保护管，管口位置便于与设备连接并不妨碍设备拆卸及进出的位置，并列敷设的管口应整齐，电缆保护管做好接地焊接，焊接后做好防腐处理。5、进户电缆保护管埋设深度距地面不小地07m,电缆保护管应有不小于0.1%的排水坡度。6、电缆终端头制作应由专业电工人员制作，严格按操作规程操作，低压电缆头采用热缩电缆头制作。（三）电线配管1、工艺流程弹线定位一线盒三维定位一线盒固定一管路敷设一管路保护2、线盒三维定位（I）灯头盒的定位按照
5、定位施工图上标注的灯具的定位尺寸定位即可。（2）开关盒、插座盒的定位D开关盒、插座盒的三维定位尺寸也按布络详图上所定下尺寸进行定位，不得任意改动，做到每层都在同一位常。2）线盒、插座盒的定位的具体方法定位要采用以下必不可少的工具：10米长的钢卷尺、水平管、水平尺、吊线锤。线盒的标高的确定由水平管进行测量，先以土建标注的结构标高测量出建筑标高，再以土建测引使用的原始标高为基准点，分别一个一个地测量出墙上线盒的标高；水平管测量时不能串联式测量，要避免累计误差;测量时都统一为以水平管的液面的凹面为准，不能一会以凹面，一会以凸面。这样就会有误差；在做记录时，要用很细的记号笔（不大于Imm粗细）做记号。
6、3）线盒的水平度、竖直度用水平尺、吊线锤来确定，要保证线盒平直、竖直。才能保证以后面板安装的平直。4）为了保证线盒定位的准确性，我们要用钢筋加固线盒，在线盒四周用钢筋加固，用铁丝固定，以防振动棒打在线盒上引起线盒的沉降、倾斜。3、管路的敷设管路敷设的质量好坏直接关系到管路能否畅通无堵，能否穿线顺利，所以管路敷设要满足以下要求:(I)接头：管接头处的管子一定要焊接牢固、密封。进盒管接头的管子足够长，要有一定的弧度，即是要有一点张力，不然人一踩在上面，管子就有可能脱落。(2)管路太长必须加转线盒，否则穿线会较困难。因为转线盒只起转线作用，以后是用白面板封盖，所以应该着重考虑其安装位路的排列整齐一致
7、、美观。走道、电梯前室、公共部分、客厅等是重点位将。(3)线盒、灯头盒在预埋之前要用废纸、泡沫等填充严密，并用包装胶带严密封实，防止水泥沙浆渗漏进去，堵塞管子。(4)管路的排列不能紧靠在一起，至少间隙不小于2cm以上。交叉管不能重叠三根或以上，以免影响土建结构，也容易造成超厚出板。(5)墙里面严禁留有接头，在配管时一定要把接头预留到板上去，因为这样接头处很容易被振动棒打脱，造成混凝土沙浆堵塞管路。(四)配线1、线槽配线前应消除槽内的污物和积水；缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。2、在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40虬3、缆线的布放应平直、
8、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。4、缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。5、缆线布放时应有冗余。在交接间，设备间对绞电缆预留和度，一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度。7、缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5mo（五）桥架安装1、安装流程桥架、线槽入库验收一划线定位一托臂、支吊架安装一桥架、线槽安装一保护地线安装一调平校直一中间验收。2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中
9、心线进行弹线。（2）支、吊架安装D安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。2）支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。3）钢支架与吊架应焊接牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。4）支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。5）支架与吊架的规格一般不应小于扁钢30X3i;角专冈25mmX25mmX3mm。6）严禁用电气焊切割钢结构或轻钢龙骨任何部位。7）
10、万能吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统。8）固定支点间距一般不应大于L52m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。（3）桥架安装O电缆桥架水平敷设时，支撑跨距一般为L53m,电缆桥架垂直敷设时，固定点间距不宜大于2m。桥架弯通弯曲半径不大于30Omm时，应在距弯曲段与直线段结合处300600mm的直线段侧设置一个支、吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。2）电缆桥架在电缆沟内安装：电缆桥架在电缆沟内安装，应使用托臂固定在异形钢单立柱上，支持电缆桥架。异型钢立柱与12OnlnIX120mm240
11、mm预制混凝土砌块内与埋件焊接固定，焊角高度为3mm,电缆沟内异型钢立柱可以用固定板安装，也可以用膨胀螺栓固定。3）电缆桥架在每个支撑点上应固定牢靠，连接板用螺栓紧固，螺帽端位于桥架外侧，桥架上严禁使用电、气焊开孔。4）由桥架引出的配管应使用钢管，当桥架需要开孔时,应用开孔机开孔，开孔处应切口整齐，管孔径吻合，严禁用气、电焊割孔。钢管与桥架连接时，应使用管接头固定。5）桥架的支、吊架沿桥架走向左右的偏差不应大于IOmmo6）当直线段钢制桥架超过30m,铝合金或玻璃钢电缆桥架超过15m,应有伸缩缝，其连接宜采用伸缩连接板（伸缩板）。7）电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火
12、灾沿线路延燃。防火隔离段施工中，应配合土建施工预留洞口，在洞口处预埋好护边角钢。施工时根据电缆敷设的根数和层数用L50505角钢制作固定框，同时将固定框焊在护边角钢上。（4）保护地线安装D整个桥架、支架系统应可靠接地，接地方式可采用软铜线在每段桥架、线槽两端连接。2）桥架端部之间连接电阻值不应过大，接地孔应清除绝缘涂层。3）在伸缩缝或软连接处需采用编制铜线连接。沿桥架全长另敷设接地干线时，每段（包括非直线段）托盘、梯架应至少有一点与接地干线可靠连接。（六）安全出口灯安装1、工艺流程灯具固定一组装灯具一灯具接线一灯具接地。2、灯具的固定（1）安装电气照明装置时，应采用螺栓、膨胀螺栓固定。当设计无
13、规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。（2）固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。3、灯具的接线（1）穿入灯具的导线在分支连接处不得承受额外压力和磨损，多股软线的端头应挂锡，盘圈，并按顺时针方向弯钩，用灯具端子螺丝拧固在灯具的接线端子上。（2）荧光灯的接线应正确，电容器应并联在镇流器前侧的电路配线中，不应串联在电路内。（3）灯具内导线应绝缘良好，严禁有漏电现象，灯具配线不得外露，并保证灯具能承受一定的机械力和可靠地安全运行。（4）灯具线不许有接头，在引入处不应受机械力。（5）灯具线在灯头、灯线盒等处应将软线端作保险扣,防止接线端子不能受力
14、。4、灯具安装（1）当灯具距地高度小于2.4m时，灯具的可接近裸露导体必须接地或接零可靠，并应有专用接地螺栓，且有标识。（2）对于安装的灯具，需要安装支吊架，支吊架安装方法同桥架的支吊架安装方法相同。（七）配电柜安装1、施工顺序设备开箱检查一设备搬运一配电柜稳装一柜上方母线配制及电缆连接一柜二次回路配线一柜试验调整一送电运行试验。2、施工方法（1）设备开箱检查1）施工单位、供货单位、监理单位共同验收，并做好进场检验记录。2）按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求；核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。3）检查箱、柜
15、体外观无划痕、无变形、油漆完整无损等；4）箱、柜内部检查：电气装置及元件等规格、型号、品牌是否符合设计要求；5）柜、箱内的计量装置必须全部检测，并有法定部门的检测报告。（2）设备搬运1）设备运输：由起重工作业，电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机、滚杠运输。采用人力车搬运，注意保护配电柜外表油漆，配电柜指示灯不受损。2）设备运输吊装时应注意事项：道路要事先清理，保证平整畅通设备吊点：柜顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在主要承力结构处，不得将吊索吊在设备部位o吊索的绳长应一致，以防柜体变形或损坏部件。3）汽车运输时，必须用麻绳将设备与车身固定平稳。（3）配电柜安装1）按设计图纸将预制好的基础型钢架放于予埋铁上，用水平尺找平、找正，采用加垫片方法，但垫片不得多于3片，再将予埋铁、垫片、基础型钢焊接一体。最终基础型钢顶部应高于抹平地面100以上为宜。2）基础型钢与地线连接：基础型钢安装完毕后，将室外或结构引入的镀锌扁钢引入室内（与变压器安装地线配合）与型钢两端焊接，焊接长度为扁钢宽度的二倍，再将型钢刷两道灰漆。（4）配电柜稳装1）配电柜安装：按设计图纸布置将配电柜放于基础型钢上，单独柜只找柜面和侧面的垂直度
