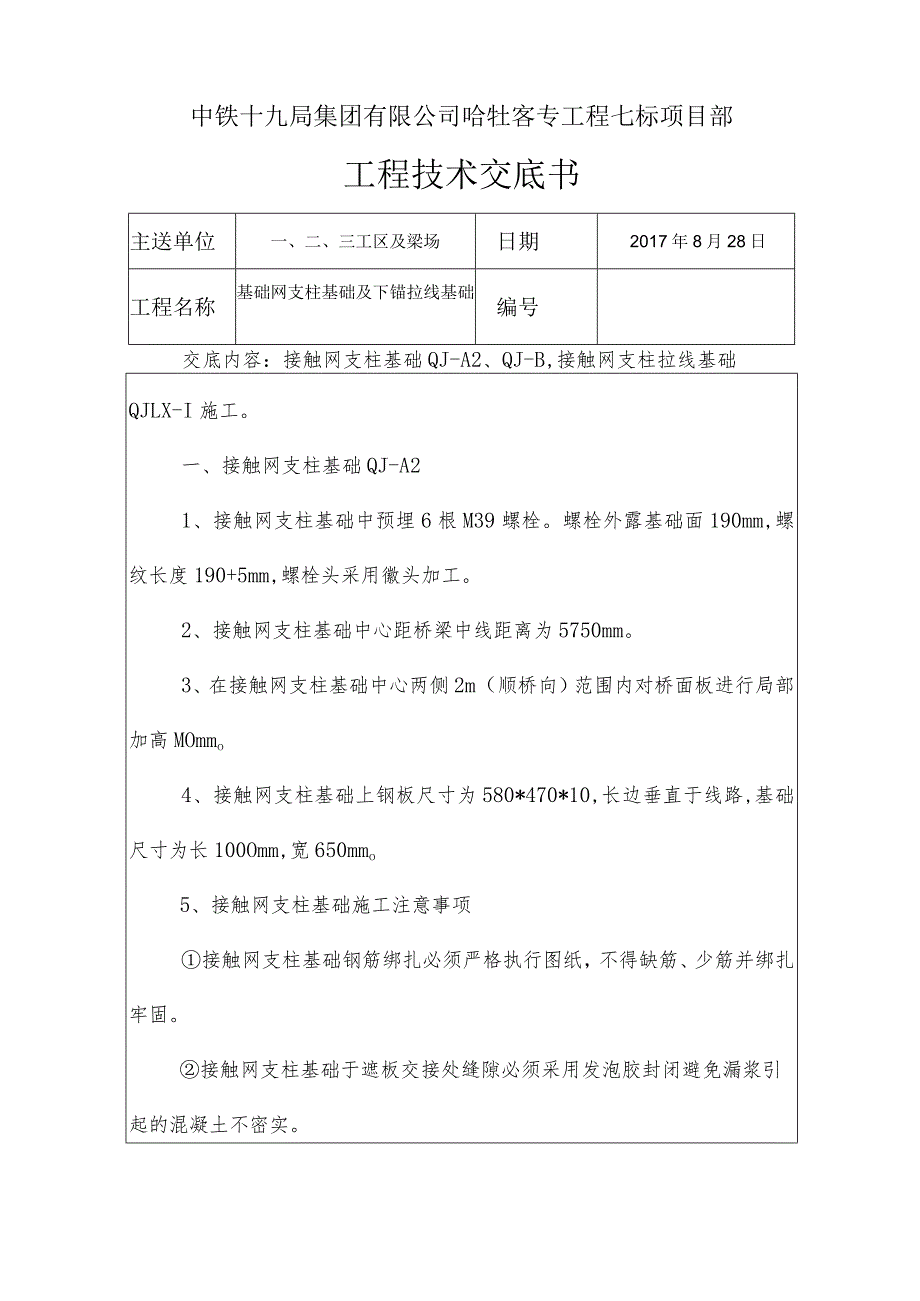

1、中铁十九局集团有限公司哈牡客专工程七标项目部工程技术交底书主送单位一、二、三工区及梁场日期2017年8月28日工程名称基础网支柱基础及下锚拉线基础编号交底内容：接触网支柱基础QJ-A2、QJ-B,接触网支柱拉线基础QJLX-I施工。一、接触网支柱基础QJ-A21、接触网支柱基础中预埋6根M39螺栓。螺栓外露基础面190mm,螺纹长度190+5mm,螺栓头采用徽头加工。2、接触网支柱基础中心距桥梁中线距离为5750mm。3、在接触网支柱基础中心两侧2m（顺桥向）范围内对桥面板进行局部加高MOmmo4、接触网支柱基础上钢板尺寸为580*470*10,长边垂直于线路,基础尺寸为长100Omm,宽65
2、0mmo5、接触网支柱基础施工注意事项接触网支柱基础钢筋绑扎必须严格执行图纸，不得缺筋、少筋并绑扎牢固。接触网支柱基础于遮板交接处缝隙必须采用发泡胶封闭避免漏浆引起的混凝土不密实。模板必须加固牢固，不得出现模板侵入接触网支柱基础的情况发生。接触网支柱基础顶面混凝土高程应于A竖墙顶面高程一致，盖板安装平台应于B竖墙高程一致。加强混凝土振捣避免上钢板下混凝土出现空腔不密实。二、接触网支柱基础QJ-B1、接触网支柱基础中预埋8根M39螺栓。螺栓外露基础面190mm,螺纹长度190+5un,螺栓头采用徽头加工。2、接触网支柱基础中心距桥梁中线距离为5750mm。3、在接触网支柱基础中心两侧2m（顺桥向
3、）范围内对桥面板进行局部加高14Ommo4、接触网支柱基础上钢板尺寸为630*580*10,短边垂直于线路,基础尺寸为长100Omm,宽650mmo5、接触网支柱基础施工注意事项接触网支柱基础钢筋绑扎必须严格执行图纸，不得缺筋、少筋并绑扎牢固。接触网支柱基础于遮板交接处缝隙必须采用发泡胶封闭避免漏浆引起的混凝土不密实。模板必须加固牢固，不得出现模板侵入接触网支柱基础的情况发生。接触网支柱基础顶面混凝土高程应于A竖墙顶面高程一致，盖板安装平台应于B竖墙高程一致。加强混凝土振捣避免上钢板下混凝土出现空腔不密实。三、接触网支柱拉线基础QJLX-11、接触网支柱拉线基础QJLX-I中预埋4根M24锚栓
4、。锚栓外露基础面100mm,螺纹长度100nm1,锚栓头采用徽头加工。2、下锚拉线基础中心与下锚支柱中心线的连线平行于线路中线。3、接触网支柱拉线基础上钢板尺寸为360*360*10,基础尺寸为长45Omnl（垂直于线路），宽40Omm（平行于线路）。4、接触网支柱拉线基础施工注意事项接触网支柱拉线基础钢筋绑扎必须严格执行图纸，不得缺筋、少筋并绑扎牢固。接触网支柱拉线基础于遮板交接处缝隙必须采用发泡胶封闭避免漏浆引起的混凝土不密实。模板必须加固牢固，不得出现模板侵入接触网支柱基础的情况发生。接触网支柱拉线基础顶面混凝土高程应于A竖墙顶面高程一致，盖板安装平台应于B竖墙高程一致。加强混凝土振捣避免上钢板下混凝土出现空腔不密实。交底人:接收人:
