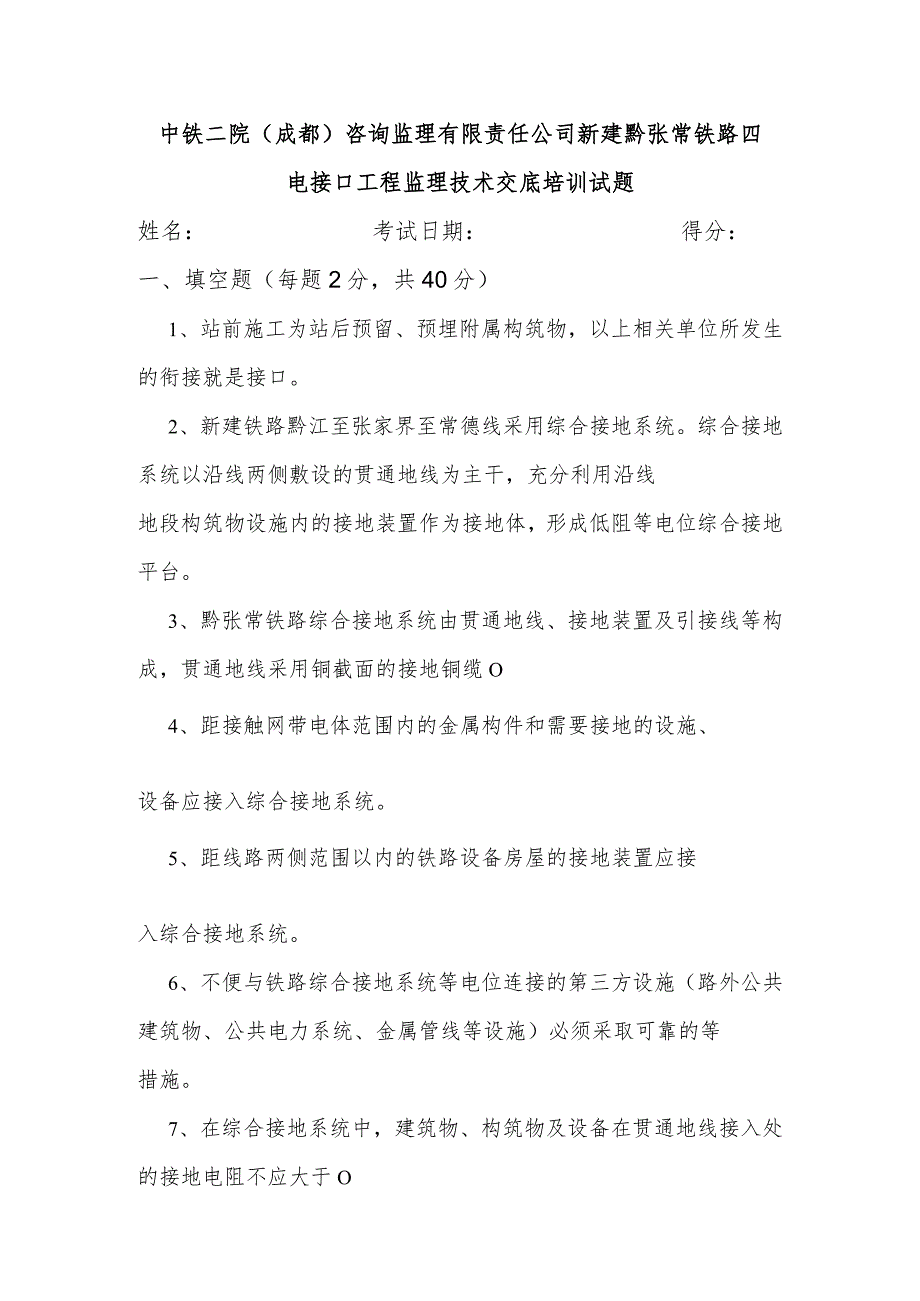

1、中铁二院（成都）咨询监理有限责任公司新建黔张常铁路四电接口工程监理技术交底培训试题姓名：考试日期：得分：一、填空题（每题2分，共40分）1、站前施工为站后预留、预埋附属构筑物，以上相关单位所发生的衔接就是接口。2、新建铁路黔江至张家界至常德线采用综合接地系统。综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。3、黔张常铁路综合接地系统由贯通地线、接地装置及引接线等构成，贯通地线采用铜截面的接地铜缆4、距接触网带电体范围内的金属构件和需要接地的设施、设备应接入综合接地系统。5、距线路两侧范围以内的铁路设备房屋的接地装置应接入

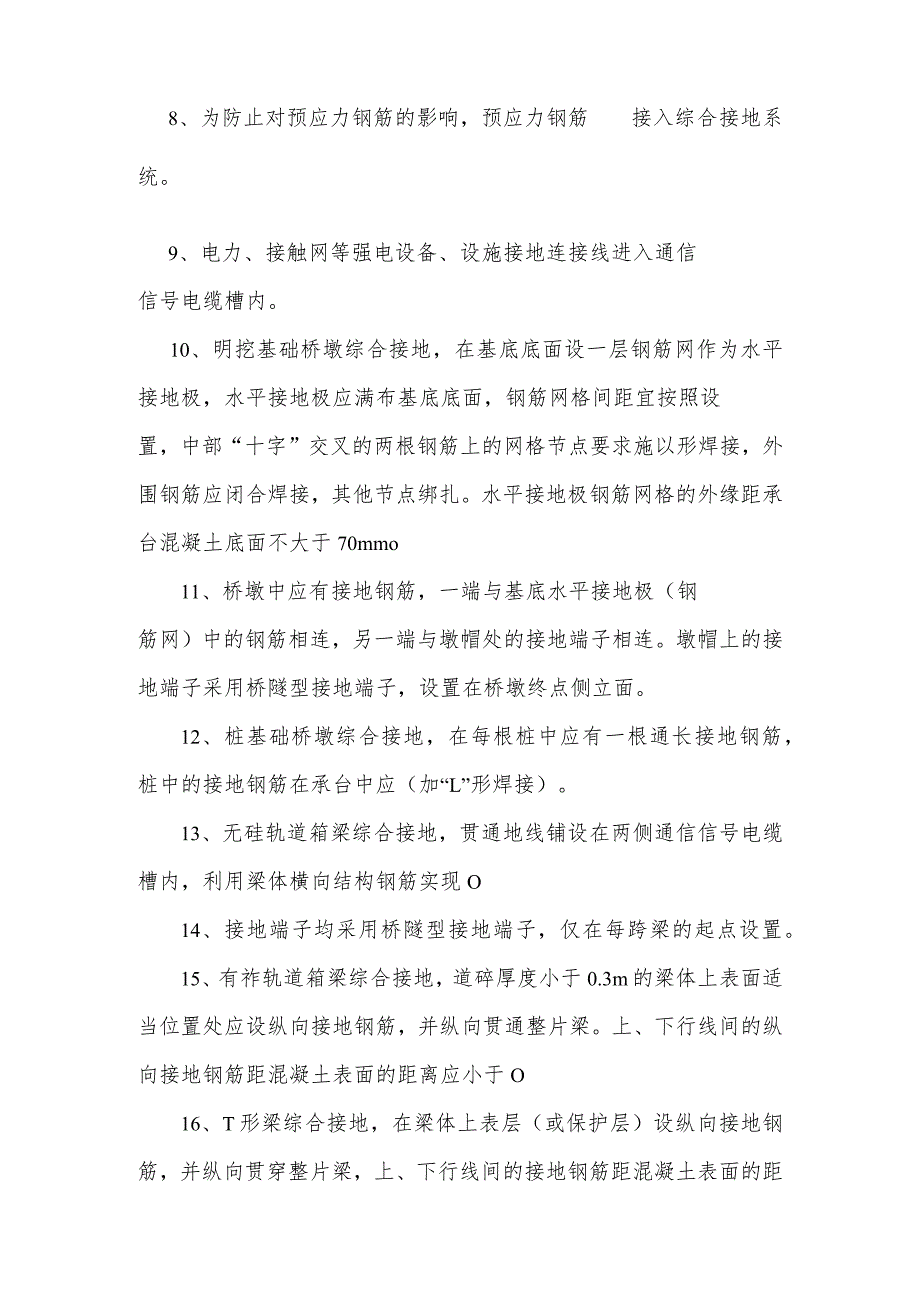

2、综合接地系统。6、不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的等措施。7、在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于O8、为防止对预应力钢筋的影响，预应力钢筋接入综合接地系统。9、电力、接触网等强电设备、设施接地连接线进入通信信号电缆槽内。10、明挖基础桥墩综合接地，在基底底面设一层钢筋网作为水平接地极，水平接地极应满布基底底面，钢筋网格间距宜按照设置，中部“十字”交叉的两根钢筋上的网格节点要求施以形焊接，外围钢筋应闭合焊接，其他节点绑扎。水平接地极钢筋网格的外缘距承台混凝土底面不大于70mmo11、桥
3、墩中应有接地钢筋，一端与基底水平接地极（钢筋网）中的钢筋相连，另一端与墩帽处的接地端子相连。墩帽上的接地端子采用桥隧型接地端子，设置在桥墩终点侧立面。12、桩基础桥墩综合接地，在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应（加“L”形焊接）。13、无硅轨道箱梁综合接地，贯通地线铺设在两侧通信信号电缆槽内，利用梁体横向结构钢筋实现O14、接地端子均采用桥隧型接地端子，仅在每跨梁的起点设置。15、有祚轨道箱梁综合接地，道碎厚度小于0.3m的梁体上表面适当位置处应设纵向接地钢筋，并纵向贯通整片梁。上、下行线间的纵向接地钢筋距混凝土表面的距离应小于O16、T形梁综合接地，在梁体上表层（或保护

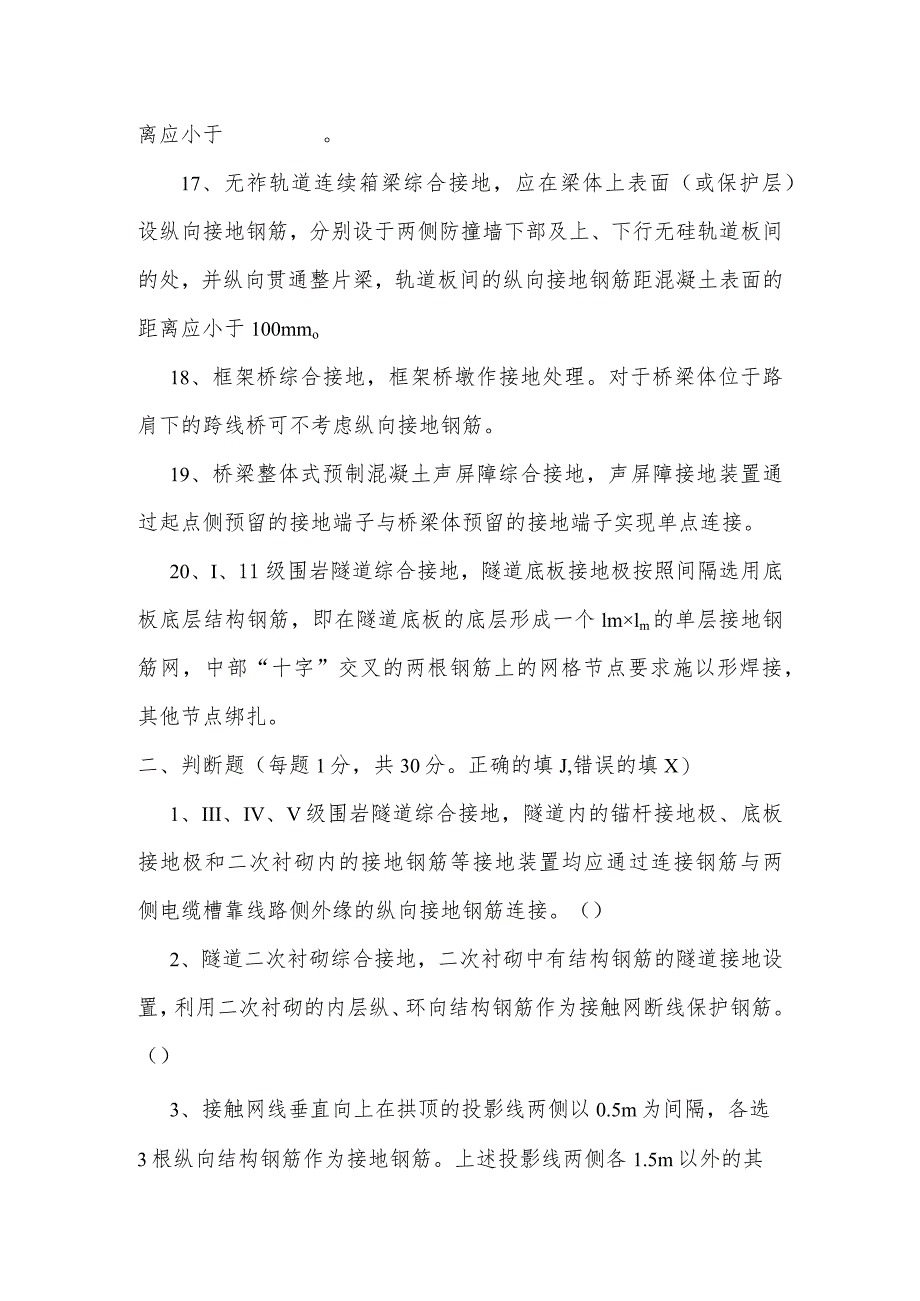

4、层）设纵向接地钢筋，并纵向贯穿整片梁，上、下行线间的接地钢筋距混凝土表面的距离应小于。17、无祚轨道连续箱梁综合接地，应在梁体上表面（或保护层）设纵向接地钢筋，分别设于两侧防撞墙下部及上、下行无硅轨道板间的处，并纵向贯通整片梁，轨道板间的纵向接地钢筋距混凝土表面的距离应小于100mmo18、框架桥综合接地，框架桥墩作接地处理。对于桥梁体位于路肩下的跨线桥可不考虑纵向接地钢筋。19、桥梁整体式预制混凝土声屏障综合接地，声屏障接地装置通过起点侧预留的接地端子与桥梁体预留的接地端子实现单点连接。20、I、11级围岩隧道综合接地，隧道底板接地极按照间隔选用底板底层结构钢筋，即在隧道底板的底层形成一个l
5、mlm的单层接地钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以形焊接，其他节点绑扎。二、判断题（每题1分，共30分。正确的填J,错误的填X）1、III、IV、V级围岩隧道综合接地，隧道内的锚杆接地极、底板接地极和二次衬砌内的接地钢筋等接地装置均应通过连接钢筋与两侧电缆槽靠线路侧外缘的纵向接地钢筋连接。（）2、隧道二次衬砌综合接地，二次衬砌中有结构钢筋的隧道接地设置，利用二次衬砌的内层纵、环向结构钢筋作为接触网断线保护钢筋。（）3、接触网线垂直向上在拱顶的投影线两侧以0.5m为间隔，各选3根纵向结构钢筋作为接地钢筋。上述投影线两侧各1.5m以外的其他位置，以InI为间隔，选择纵向结构钢筋
6、作为接地钢筋。（）4、二次衬砌中无结构钢筋的隧道，除接触网基础接地外，不再单独考虑接地钢筋设置（）5、隧道初期支护综合接地，IV、V级以上围岩隧道，利用锚杆、钢拱架（或钢网片）做为接地极。（）6、Hl级围岩隧道、利用锚杆和专用环向接地钢筋做为接地极。（）7、锚杆接地极以约一个台车长度间隔设置，用作接地极的锚杆环向间距要求为1倍锚杆长度；接地锚杆与钢网片、钢拱架或专用环向接地钢筋可靠焊接。（）8、全封闭衬砌隧道综合接地系统接地极，在仰拱填充层内间隔一个台车位设置一处钢筋网作为隧道接地极。接地极按照ImXllTl的单层钢筋网设置，中部“十字”交叉的两根钢筋上的网格节点施以“L”形焊接。其他节点绑扎
7、。（）9、隧道内接地端子设置，从隧道进口Im处开始，在两侧通信信号电缆槽底部，每间隔100m设置1个接地端子，小于100nl的隧道在中部设置一处。接地端子供轨旁设备、设施接地。（）10、从隧道进口2m处开始，在两侧通信信号电缆槽靠线路侧壁上，每间隔50m设置1个接地端子，小于50m的隧道在中部设置一处。接地端子供轨旁设备、设施接地。（）11、电缆槽所有的接地端子均通过连接钢筋与一侧电缆槽外缘的纵向接地钢筋连接。（12、隧道洞室接地端子设置，每个专用洞室及无线直放站两侧壁下部各设置2个（共4个，防护门内、外各2个）桥隧型接地端子，供洞室内设备、设施接地，接地端子距洞室底板高度为20cmo（）13
8、、每个照明箱式变电站洞室两侧下部各设置2个（共4个，防护门内侧）桥隧型接地端子，供洞室内设备、设施接地，接地端子设置高度不得被箱变基础遮挡。（）14、路堤、土质及软质岩路堑地段综合接地，路堤、土质及软质岩路堑地段，贯通地线埋设埋深距基床顶面-30Cnl-40cm处。分支引接线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，无明显折角。（）15、硬质岩路堑地段综合接地，硬质岩路堑地段，将贯通地线埋设于通信信号电缆槽下约IOcm,沟中回填细粒土；涵洞地段的贯通地线在电缆槽安装前，将其敷设在电缆槽靠线路侧面的下部位置。分支引接线设置在每个接触网支柱处，分支引接线应弧形下穿电缆槽、水沟等，
9、无明显折角。（）16、路基接触网支柱基础接地，路基地段不需利用接触网基础结构钢筋作为接地极。（）17、站台墙接地钢筋及接地端子设置，仅适用于站台墙内有钢筋的车站：在站台墙内、站台面上层靠线路侧60Cm范围内的纵向结构钢筋需接入综合接地系统，通过站台墙内的部分横向、竖向结构钢筋将台面纵向钢筋连接起来，并构成站台墙接地装置，10Om为一个接地单元，接地单元之间断开连接，并约100nl接入综合接地系统一次。（）18、综合贯通地线敷设，35m2-70mn?贯通地线接续或分支连接，均采用C形连接件“双卡”压接，其间距为：35mm2L=30-35mm;70mm2L=4550mmo（）19、线鼻与钢丝绳的连
10、接处应能承受500ON的拉力且3min不得松动和断股。如接地设备有特殊规定，应根据相关设备要求选用接地连接线。（）20、贯通地线要求尽可能直，可以形成环状。桥梁、隧道、路堤、路堑间的过渡地段贯通地线应平顺连接。（）21、长度超过IOoOIn的路基地段，每间隔60Om左右将上下行贯通地线横向连接一次；长度为600100OIn的路基地段，在中间将上下行贯通地线横向连接一次。横向连接线采用与贯通地线同材质、同规格的铜线。横向连接线与贯通地线同步埋设。（）22、贯通地线敷设后，弯曲半径不应小于其直径的15倍。（）23、照明箱变洞室过轨管，通信过轨管在隧道内照明箱变洞室处,通信电缆槽内电力管两侧各设2根
11、（共4根）中IOo的热浸塑钢管，预埋过轨管与隧道成45夹角，一端至洞室对侧通信信号电缆槽内露头，一端至洞室交叉口处通信信号电缆槽内露头；交叉口两侧各设2根中50热浸塑钢过槽钢管，用于连通洞室处通信信号电缆槽与余长电缆腔通信信号电缆槽。（）24、照明箱变洞室过轨管，电力过轨管在隧道内照明箱变洞室处,电力电缆槽里两侧分别预留5根100过轨钢管，平面八字节布置，预埋过轨管与隧道成45。夹角。电力过轨钢管采用内径为150的热浸塑钢管和中IOo的热浸塑钢管，钢管均需抗震抗压；过轨钢管与线路成45。夹角，中至中距离5cm；钢管一端与洞室交叉口处的电力电缆槽沟通，钢管底部应高出电缆槽底35cm,另一端伸至线
12、路对侧电力电缆槽内，钢管与线路平面成45角；钢管两端用布包好，以防异物进入，管口高出沟底30-50mm；过轨管埋设时，两端应用泡沫填充剂封堵，并在每根管内预设两根中4mm的铁丝，过轨管管口及内壁应光滑无毛剌，弯曲半径不小于0.6叱当预埋过轨钢管有弯曲时，弯曲角度不能小于120；电力电缆过轨保护钢管弯成S形后，预埋时S形管所在平面与水平面呈45。，夹角以满足电缆敷设要求。()25、照明箱变洞室过轨管，在隧道内的洞室余长电缆腔与洞室侧壁之间预埋2根50热浸塑钢管，预埋管位置距洞室与正洞侧壁交叉口L5m,预埋管一端通至专用洞室余长电缆腔内露头，另一端通至洞室侧壁距地面L3m处露头。各预埋管内预穿2.
13、0铁线2根，其两端缠绕在管口上，且管口临时封堵，以免杂物掉入，各管线露头不小于Icnio()26、隧道洞口预埋过轨管，通信专业在所有隧道内进、出口两侧2m处预留无线馈线、紧急电话的引上钢管2根；在所有隧道内进、出口4m处预留视频引上钢管2根，同时在距隧道内进、出口5m处分别预留中100热浸塑钢过轨管2根。各预埋管内预穿中2.O铁线2根,其两端缠绕在管口上，且管口临时封堵，以免杂物掉入，各管线露头不小于Icnio(27、接触网支柱基础与拉线基础施工误差要求，螺栓组中心距线路中心线的距离+5OmnI/TOnini；螺栓相邻间距1mm。()28、接触网基础，靠近线路侧螺栓连线的法线应垂直线路中心线,一组螺栓的整体扭转5。o()29、桥墩电缆上下桥预埋槽道的锚钉与钢筋网片冲突时，允许切断锚钉；槽道内发泡填充物为钢结构安装阶段剔除Q()30、箱梁锯齿孔预留，两片箱梁应为纵向同时预留槽口，不能尽在一片梁预留。()三、问答题(每题15分，共30分)1、简述桥墩(或桥台)电缆上下桥预埋槽道钢筋定位法安装方法。答:2、简述ZC-8型接地电阻测试仪接地电阻测试操作步骤。
