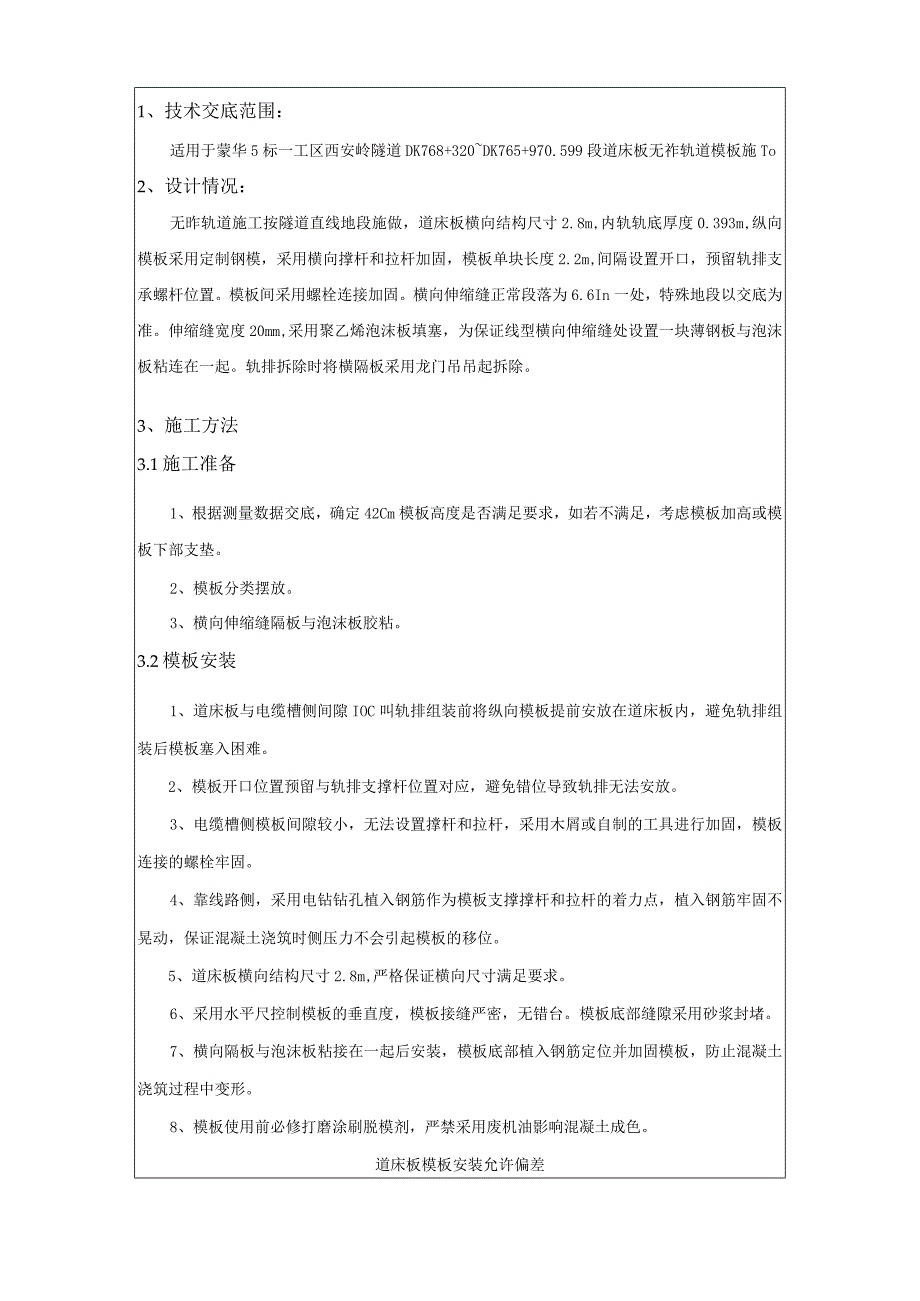

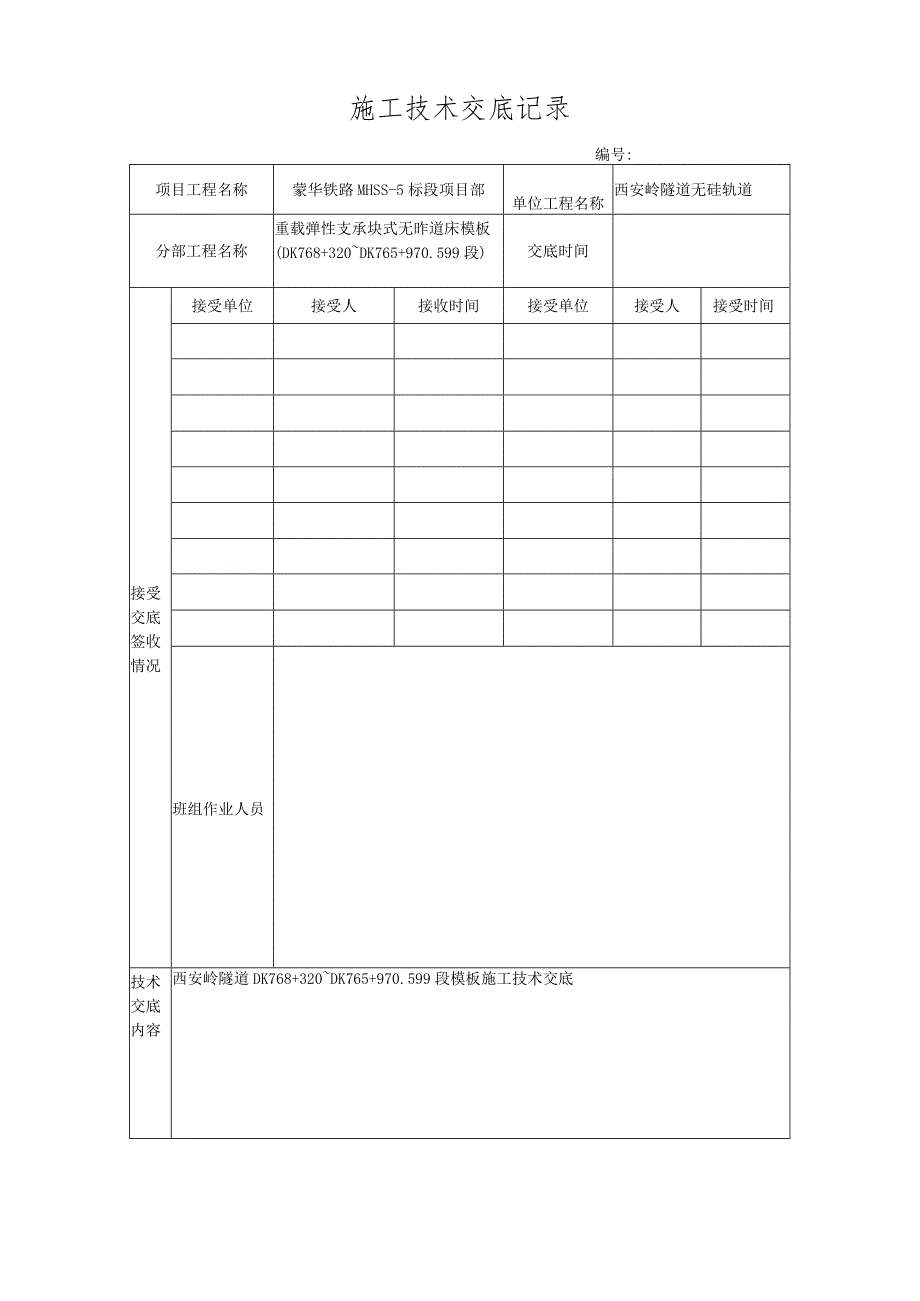

1、施工技术交底记录编号:项目工程名称蒙华铁路MHSS-5标段项目部单位工程名称西安岭隧道无硅轨道分部工程名称重载弹性支承块式无昨道床模板(DK768+320DK765+970.599段)交底时间接受交底签收情况接受单位接受人接收时间接受单位接受人接受时间班组作业人员技术交底内容西安岭隧道DK768+320DK765+970.599段模板施工技术交底1、技术交底范围：适用于蒙华5标一工区西安岭隧道DK768+320DK765+970.599段道床板无祚轨道模板施To2、设计情况：无昨轨道施工按隧道直线地段施做，道床板横向结构尺寸2.8m,内轨轨底厚度0.393m,纵向模板采用定制钢模，采用横向撑杆
2、和拉杆加固，模板单块长度2.2m,间隔设置开口，预留轨排支承螺杆位置。模板间采用螺栓连接加固。横向伸缩缝正常段落为6.6In一处，特殊地段以交底为准。伸缩缝宽度20mm,采用聚乙烯泡沫板填塞，为保证线型横向伸缩缝处设置一块薄钢板与泡沫板粘连在一起。轨排拆除时将横隔板采用龙门吊吊起拆除。3、施工方法3.1施工准备1、根据测量数据交底，确定42Cm模板高度是否满足要求，如若不满足，考虑模板加高或模板下部支垫。2、模板分类摆放。3、横向伸缩缝隔板与泡沫板胶粘。3.2模板安装1、道床板与电缆槽侧间隙IOC叫轨排组装前将纵向模板提前安放在道床板内，避免轨排组装后模板塞入困难。2、模板开口位置预留与轨排支
3、撑杆位置对应，避免错位导致轨排无法安放。3、电缆槽侧模板间隙较小，无法设置撑杆和拉杆，采用木屑或自制的工具进行加固，模板连接的螺栓牢固。4、靠线路侧，采用电钻钻孔植入钢筋作为模板支撑撑杆和拉杆的着力点，植入钢筋牢固不晃动，保证混凝土浇筑时侧压力不会引起模板的移位。5、道床板横向结构尺寸2.8m,严格保证横向尺寸满足要求。6、采用水平尺控制模板的垂直度，模板接缝严密，无错台。模板底部缝隙采用砂浆封堵。7、横向隔板与泡沫板粘接在一起后安装，模板底部植入钢筋定位并加固模板，防止混凝土浇筑过程中变形。8、模板使用前必修打磨涂刷脱模剂，严禁采用废机油影响混凝土成色。道床板模板安装允许偏差序号项目允许偏差

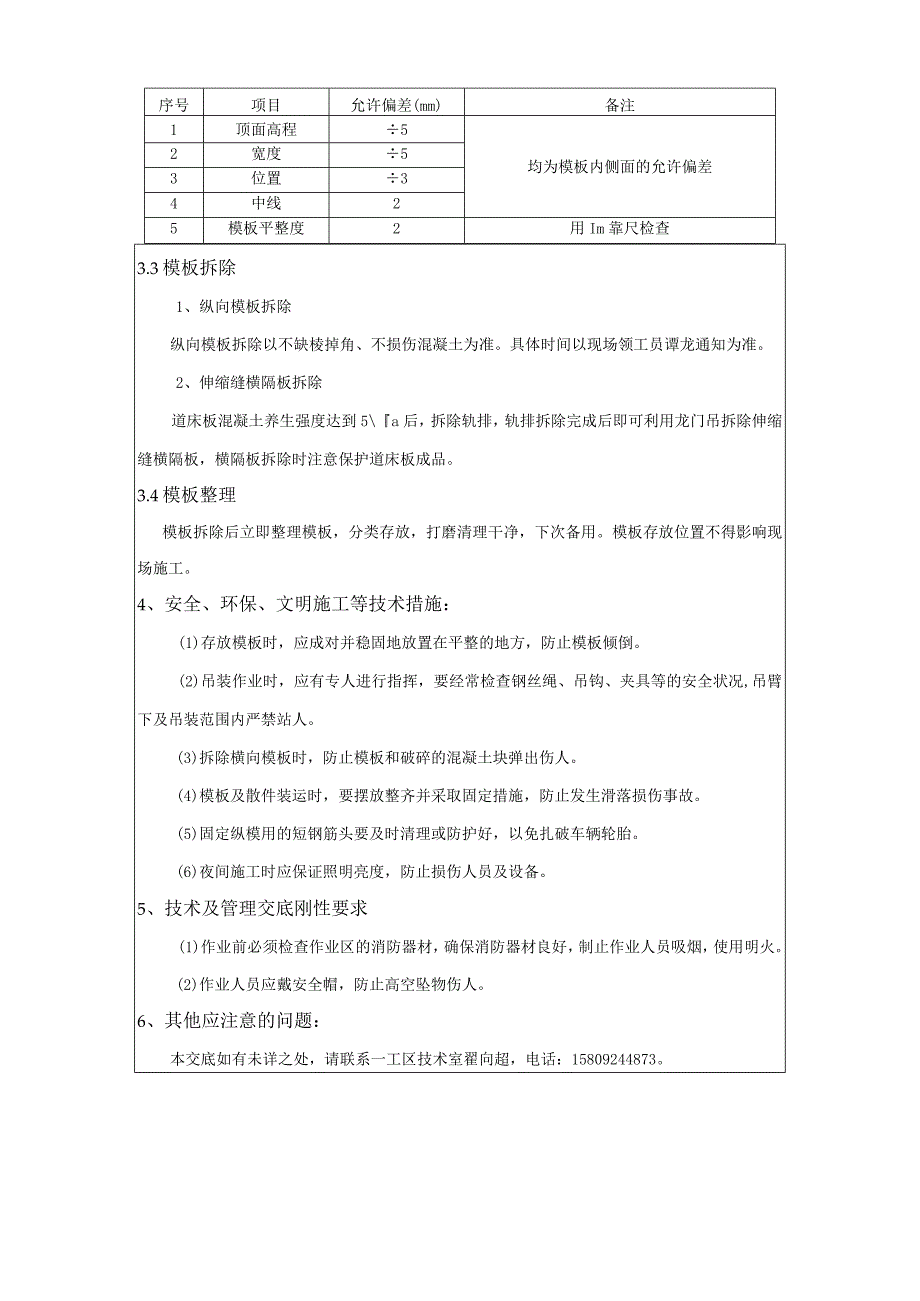

4、(mm)备注1顶面高程5均为模板内侧面的允许偏差2宽度53位置34中线25模板平整度2用Im靠尺检查3.3模板拆除1、纵向模板拆除纵向模板拆除以不缺棱掉角、不损伤混凝土为准。具体时间以现场领工员谭龙通知为准。2、伸缩缝横隔板拆除道床板混凝土养生强度达到5a后，拆除轨排，轨排拆除完成后即可利用龙门吊拆除伸缩缝横隔板，横隔板拆除时注意保护道床板成品。3.4模板整理模板拆除后立即整理模板，分类存放，打磨清理干净，下次备用。模板存放位置不得影响现场施工。4、安全、环保、文明施工等技术措施：(1)存放模板时，应成对并稳固地放置在平整的地方，防止模板倾倒。(2)吊装作业时，应有专人进行指挥，要经常检查钢丝绳、吊钩、夹具等的安全状况,吊臂下及吊装范围内严禁站人。(3)拆除横向模板时，防止模板和破碎的混凝土块弹出伤人。(4)模板及散件装运时，要摆放整齐并采取固定措施，防止发生滑落损伤事故。(5)固定纵模用的短钢筋头要及时清理或防护好，以免扎破车辆轮胎。(6)夜间施工时应保证照明亮度，防止损伤人员及设备。5、技术及管理交底刚性要求(1)作业前必须检查作业区的消防器材，确保消防器材良好，制止作业人员吸烟，使用明火。(2)作业人员应戴安全帽，防止高空坠物伤人。6、其他应注意的问题：本交底如有未详之处，请联系一工区技术室翟向超，电话：15809244873。
