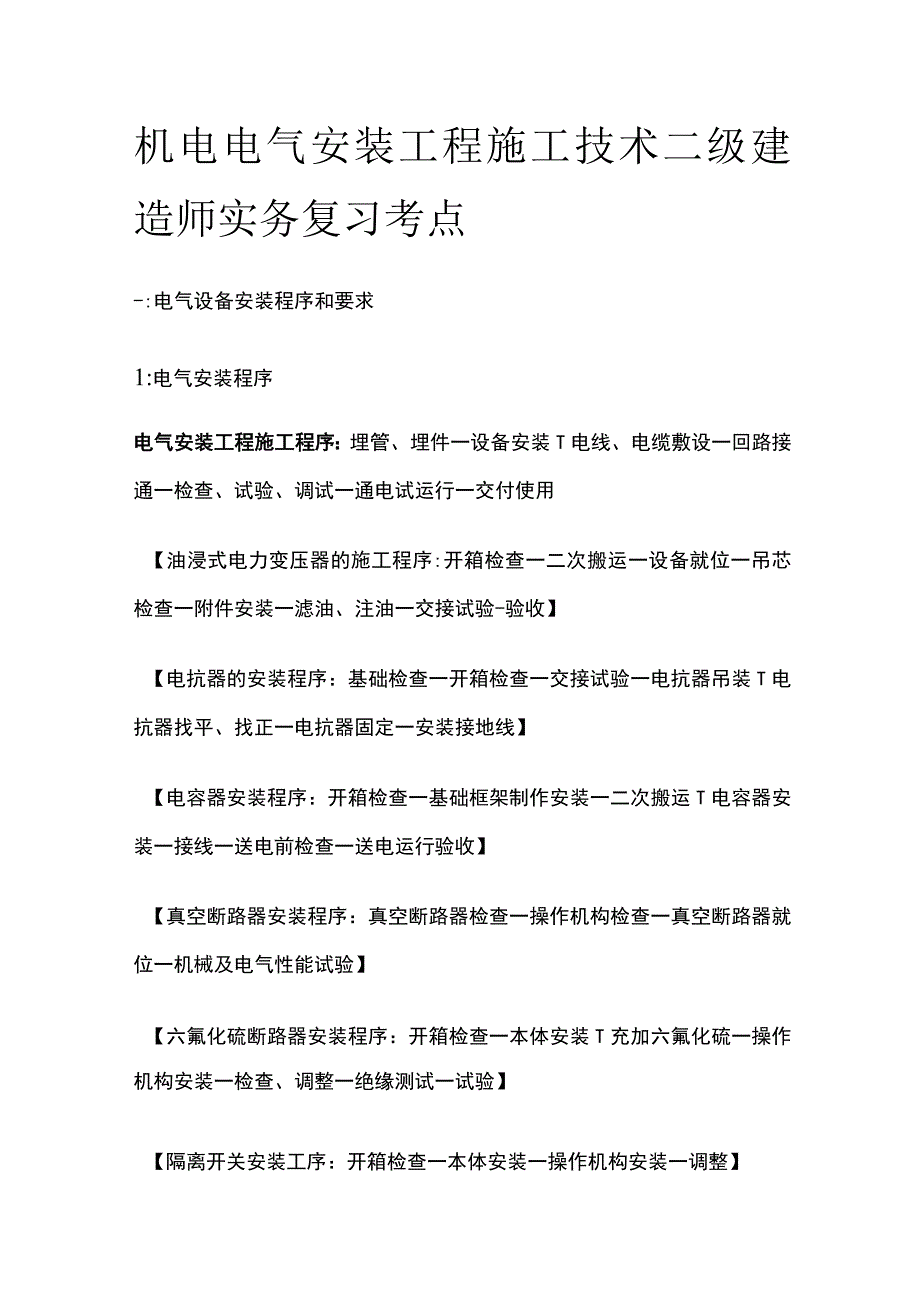

1、机电电气安装工程施工技术二级建造师实务复习考点-:电气设备安装程序和要求1:电气安装程序电气安装工程施工程序：埋管、埋件一设备安装T电线、电缆敷设一回路接通一检查、试验、调试一通电试运行一交付使用【油浸式电力变压器的施工程序:开箱检查一二次搬运一设备就位一吊芯检查一附件安装一滤油、注油一交接试验-验收】【电抗器的安装程序：基础检查一开箱检查一交接试验一电抗器吊装T电抗器找平、找正一电抗器固定一安装接地线】【电容器安装程序：开箱检查一基础框架制作安装一二次搬运T电容器安装一接线一送电前检查一送电运行验收】【真空断路器安装程序：真空断路器检查一操作机构检查一真空断路器就位一机械及电气性能试验】【六

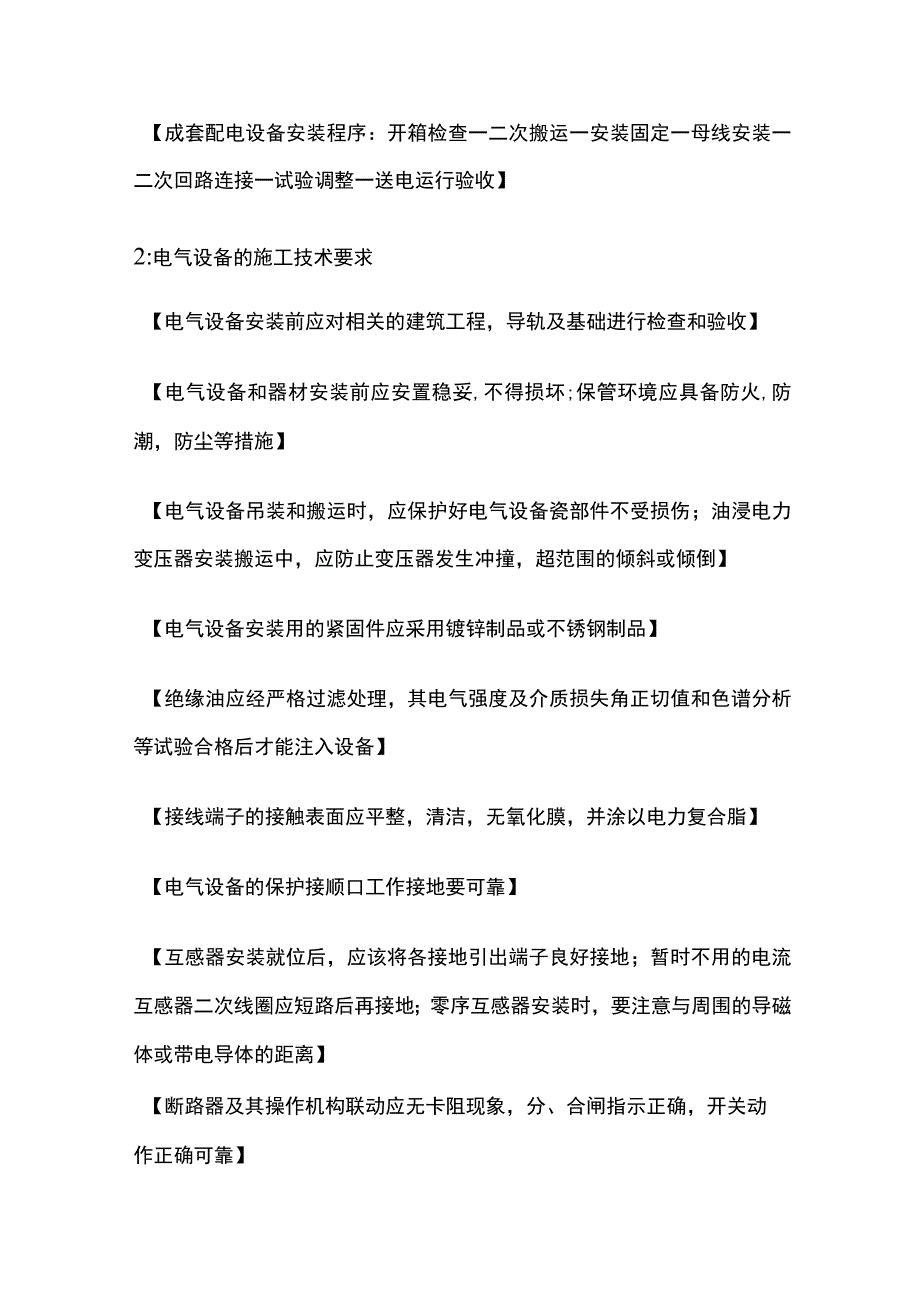

2、氟化硫断路器安装程序：开箱检查一本体安装T充加六氟化硫一操作机构安装一检查、调整一绝缘测试一试验】【隔离开关安装工序：开箱检查一本体安装一操作机构安装一调整】【成套配电设备安装程序：开箱检查一二次搬运一安装固定一母线安装一二次回路连接一试验调整一送电运行验收】2:电气设备的施工技术要求【电气设备安装前应对相关的建筑工程，导轨及基础进行检查和验收】【电气设备和器材安装前应安置稳妥,不得损坏;保管环境应具备防火,防潮，防尘等措施】【电气设备吊装和搬运时，应保护好电气设备瓷部件不受损伤；油浸电力变压器安装搬运中，应防止变压器发生冲撞，超范围的倾斜或倾倒】【电气设备安装用的紧固件应采用镀锌制品或不锈钢

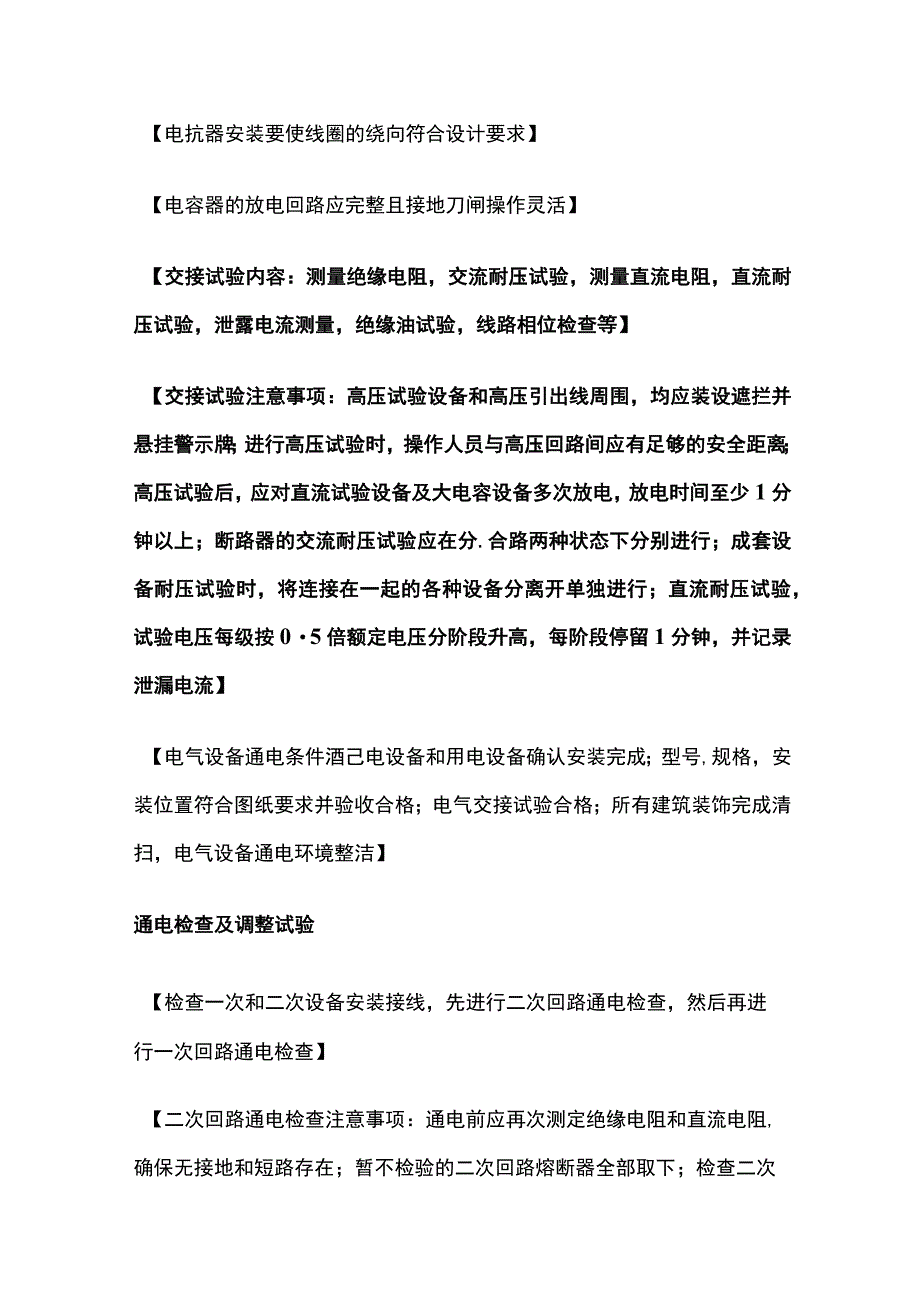

3、制品】【绝缘油应经严格过滤处理，其电气强度及介质损失角正切值和色谱分析等试验合格后才能注入设备】【接线端子的接触表面应平整，清洁，无氧化膜，并涂以电力复合脂】【电气设备的保护接顺口工作接地要可靠】【互感器安装就位后，应该将各接地引出端子良好接地；暂时不用的电流互感器二次线圈应短路后再接地；零序互感器安装时，要注意与周围的导磁体或带电导体的距离】【断路器及其操作机构联动应无卡阻现象，分、合闸指示正确，开关动作正确可靠】【电抗器安装要使线圈的绕向符合设计要求】【电容器的放电回路应完整且接地刀闸操作灵活】【交接试验内容：测量绝缘电阻，交流耐压试验，测量直流电阻，直流耐压试验，泄露电流测量，绝缘油试验
4、，线路相位检查等】【交接试验注意事项：高压试验设备和高压引出线周围，均应装设遮拦并悬挂警示牌；进行高压试验时，操作人员与高压回路间应有足够的安全距离；高压试验后，应对直流试验设备及大电容设备多次放电，放电时间至少1分钟以上；断路器的交流耐压试验应在分.合路两种状态下分别进行；成套设备耐压试验时，将连接在一起的各种设备分离开单独进行；直流耐压试验，试验电压每级按05倍额定电压分阶段升高，每阶段停留1分钟，并记录泄漏电流】【电气设备通电条件酒己电设备和用电设备确认安装完成；型号,规格，安装位置符合图纸要求并验收合格；电气交接试验合格；所有建筑装饰完成清扫，电气设备通电环境整洁】通电检查及调整试验【
5、检查一次和二次设备安装接线，先进行二次回路通电检查，然后再进行一次回路通电检查】【二次回路通电检查注意事项：通电前应再次测定绝缘电阻和直流电阻,确保无接地和短路存在；暂不检验的二次回路熔断器全部取下；检查二次回路不应使相应的一次回路带有运行电压;设备附近设专人监视并保持联系；通电检查发现异常应立即断电】【通电检查步骤：二次回路试验合格，设备和电缆绝缘合格，警示标志和消防设施布置到位并能正常使用；通过配电柜按先高压后低压，先干线后支线的原则逐级试通电；试通电后系统工作正常，可进行试运行】【供电系统试运行条件】电气设备安装完整齐全，连接回路接线正确、齐全、完好供电回路核对相序无误，电源和特殊电源具备供电条件电气设备通电检查，供电系统按设计要求整定完毕环境整洁，应有的封闭已做好【供电系统试运行安全防范】防止电气开关误动作的可靠措施试运行开始前再次检查一二次回来是否正确及时准确地做好各回路供电和停电供电系统试运行期间，送电、停电程序实行工作票制度，电气操作实行唱票制度试运行期间的检修应按电气设备检修规程执行电气操作人员必须经过专业培训I,具备电工特种作业操作证
