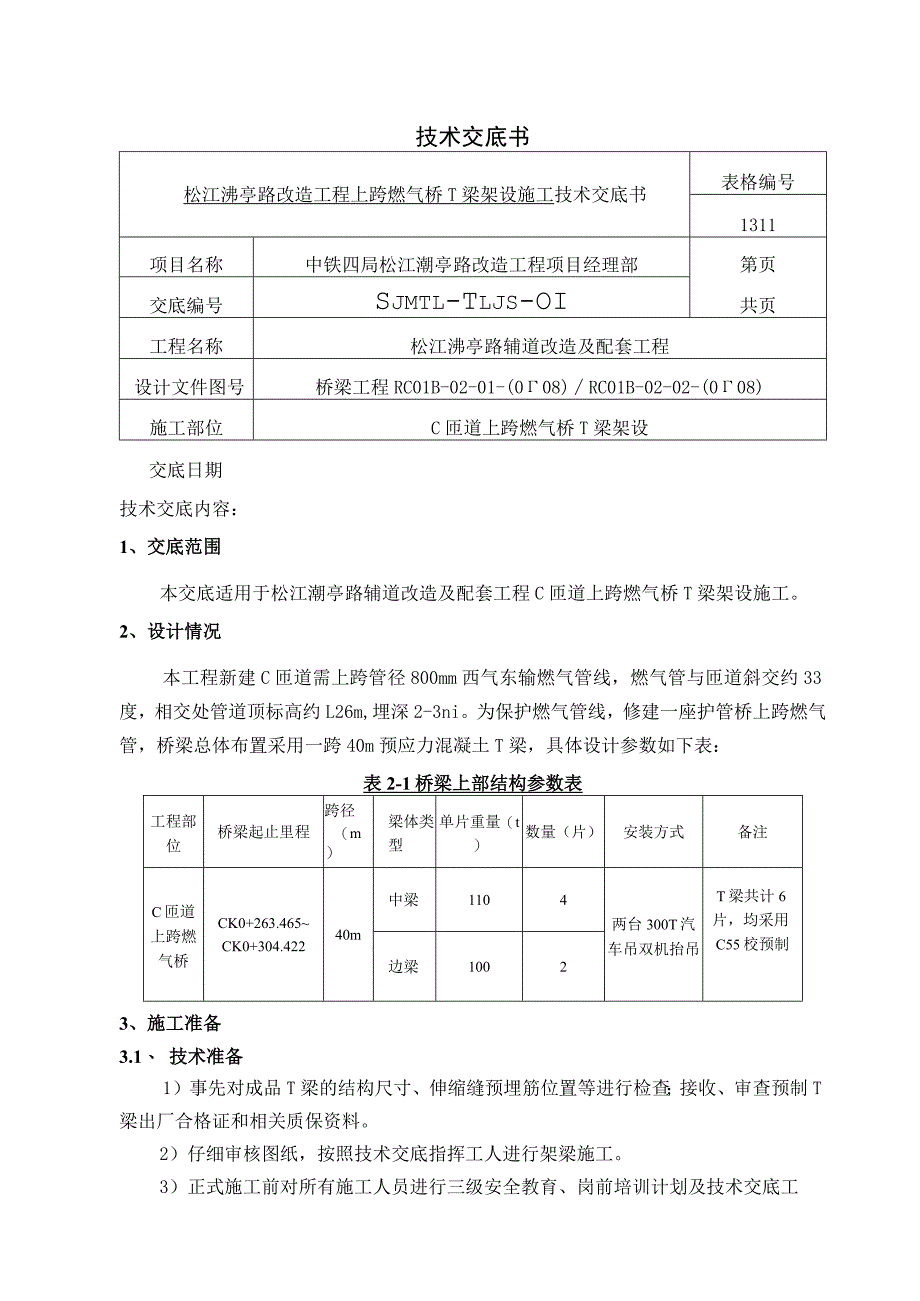

1、技术交底书松江沸亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江潮亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程RC01B-02-01-(008)RC01B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期技术交底内容：1、交底范围本交底适用于松江潮亭路辅道改造及配套工程C匝道上跨燃气桥T梁架设施工。2、设计情况本工程新建C匝道需上跨管径800mm西气东输燃气管线，燃气管与匝道斜交约33度，相交处管道顶标高约L26m,埋深2-3ni。为保护燃气管线，修建一座护管桥上跨燃气管，
2、桥梁总体布置采用一跨40m预应力混凝土T梁，具体设计参数如下表：表2-1桥梁上部结构参数表工程部位桥梁起止里程跨径（m）梁体类型单片重量（t）数量（片）安装方式备注C匝道上跨燃气桥CK0+263.465CK0+304.42240m中梁1104两台300T汽车吊双机抬吊T梁共计6片，均采用C55校预制边梁10023、施工准备3.1、 技术准备1）事先对成品T梁的结构尺寸、伸缩缝预埋筋位置等进行检查；接收、审查预制T梁出厂合格证和相关质保资料。2）仔细审核图纸，按照技术交底指挥工人进行架梁施工。3）正式施工前对所有施工人员进行三级安全教育、岗前培训计划及技术交底工松江潮亭路改造工程上跨燃气桥T梁架

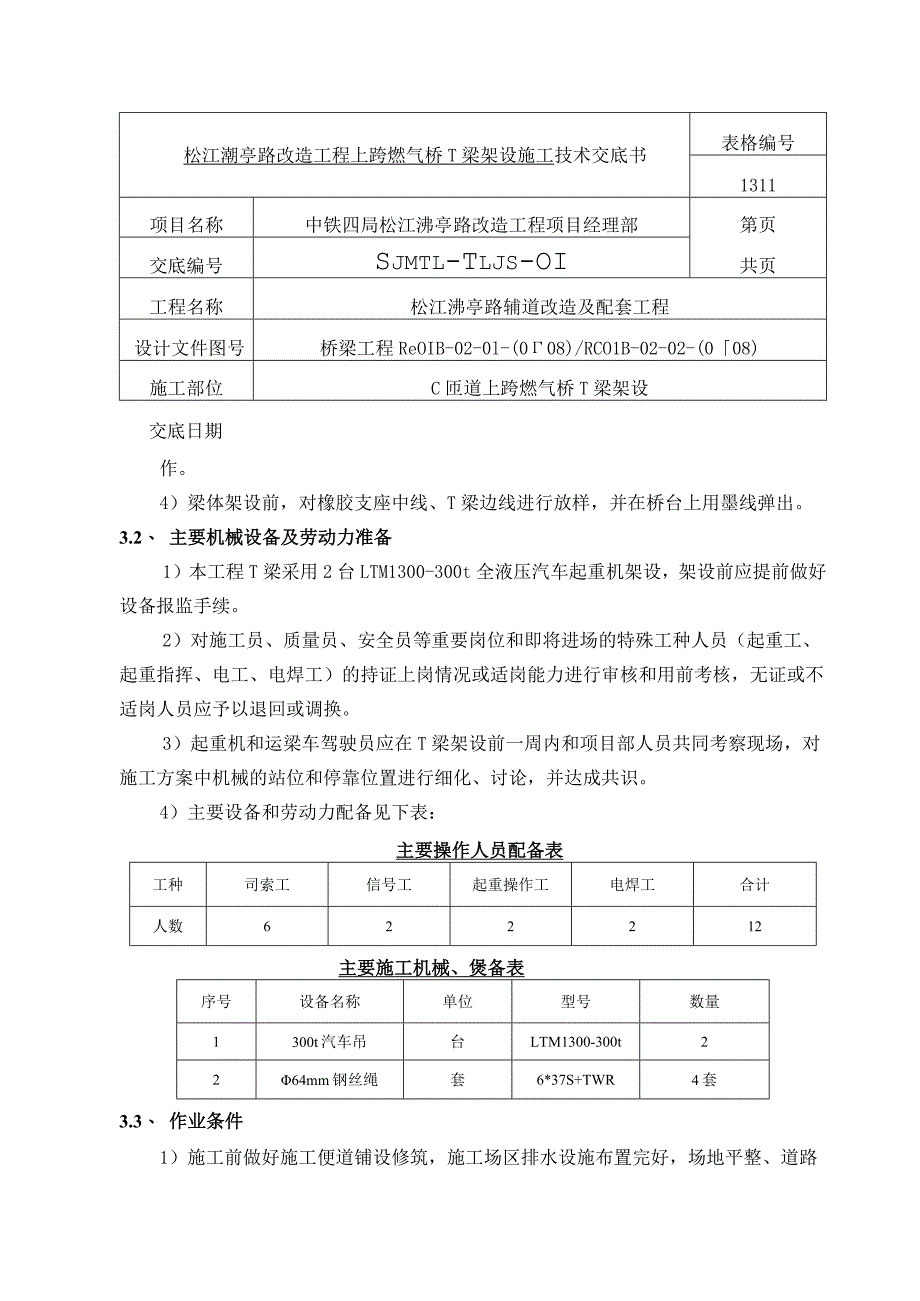

3、设施工技术交底书表格编号1311项目名称中铁四局松江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期作。4）梁体架设前，对橡胶支座中线、T梁边线进行放样，并在桥台上用墨线弹出。3.2、 主要机械设备及劳动力准备1）本工程T梁采用2台LTM1300-300t全液压汽车起重机架设，架设前应提前做好设备报监手续。2）对施工员、质量员、安全员等重要岗位和即将进场的特殊工种人员（起重工、起重指挥、电工、电焊工）的持证上岗情
4、况或适岗能力进行审核和用前考核，无证或不适岗人员应予以退回或调换。3）起重机和运梁车驾驶员应在T梁架设前一周内和项目部人员共同考察现场，对施工方案中机械的站位和停靠位置进行细化、讨论，并达成共识。4）主要设备和劳动力配备见下表：主要操作人员配备表工种司索工信号工起重操作工电焊工合计人数622212主要施工机械、煲备表序号设备名称单位型号数量1300t汽车吊台LTM1300-300t2264mm钢丝绳套6*37S+TWR4套3.3、 作业条件1）施工前做好施工便道铺设修筑，施工场区排水设施布置完好，场地平整、道路松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松

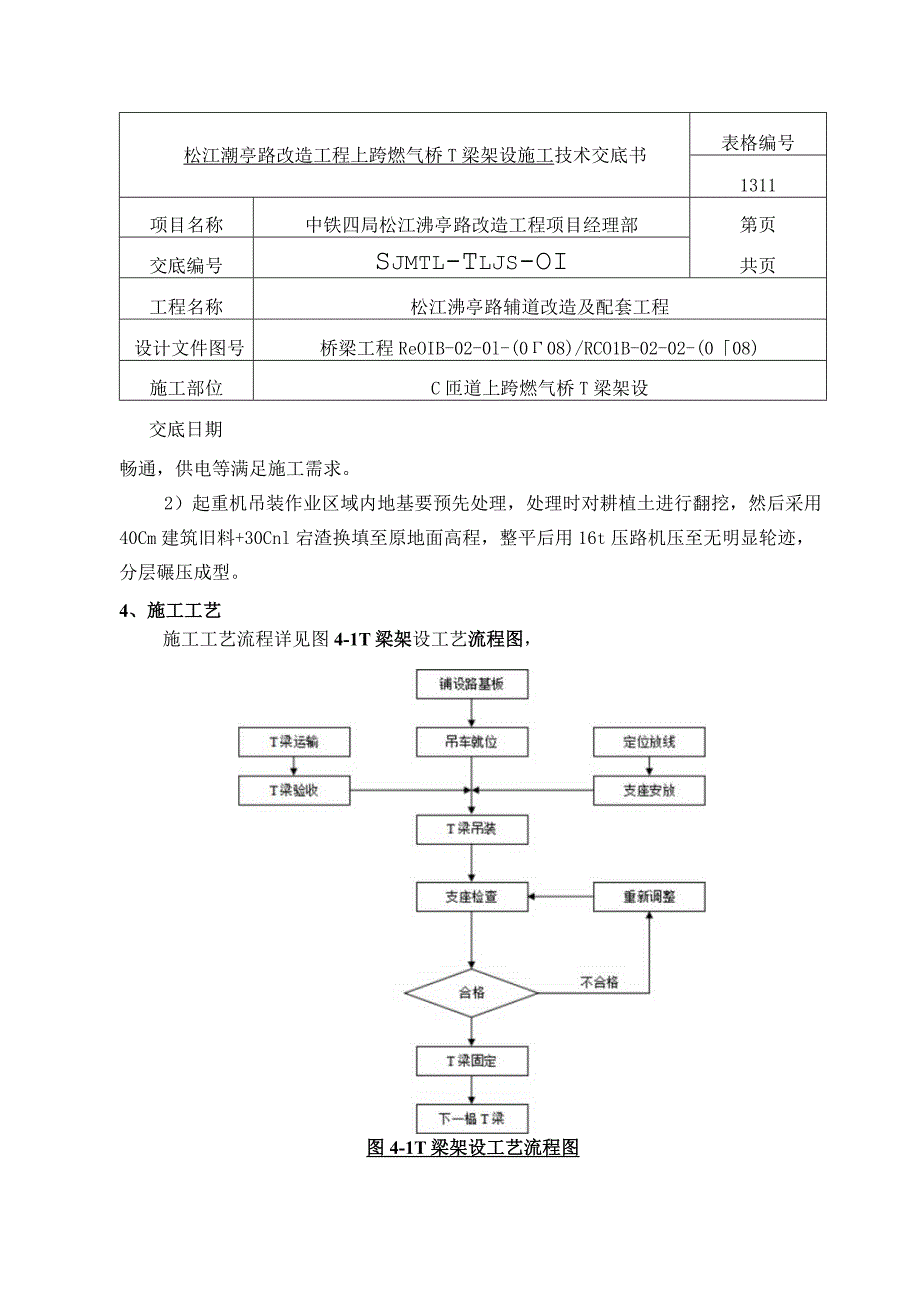

5、江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期畅通，供电等满足施工需求。2）起重机吊装作业区域内地基要预先处理，处理时对耕植土进行翻挖，然后采用40Cm建筑旧料+30Cnl宕渣换填至原地面高程，整平后用16t压路机压至无明显轮迹，分层碾压成型。4、施工工艺施工工艺流程详见图4-1T梁架设工艺流程图，图4-1T梁架设工艺流程图松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江
6、沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期4.1、 支座安放支座处于桥梁上下部构造连接点的重要位置，是将上部的车辆荷载和结构荷载传递到下部构造的中间纽带，它的可靠程度直接影响桥梁结构的安全度与耐久性。因此，支座安装必须准确，满足相应技术标准。本工程采用350mm*400mm*69mm板式橡胶支座，每片T梁支承中心下方各设置一块橡胶支座，共计12块，支座安装前需进行以下工作：1）先将桥台垫石顶面进行清理，表面
7、应清洁、平整无油污。支承垫石顶面标高经复测确定在允许偏差内。尤其是同一片梁的两个支承垫石顶面应处于同一平面，以免发生偏压。2）预制梁同支座接触的底平面应保证水平与平整，安装前必须将梁底预埋钢板的浮浆和混凝土残渣清理干净。3）橡胶支座的正确就位：由技术人员放样出支座中心点，在支承垫石上用墨线弹出支座位置中心线（十字线），将板式橡胶支座准确安放。4.2、 机械就位1）起重机和运梁车进场后，可参考图4-2T梁架设平面图位置停靠，具体站位可根据现场实际进行调整，但必须满足最大作业半径不超过Ilmo2）起重吊装队伍必须自备足够的钢丝绳（6*37S+IWR）和至少8块路基箱板（尺寸3.5*3.5m*0.2
8、5m）,保证起重机每个支腿下受力可靠。4.3、 T梁架设1）采用钢丝绳捆绑形式。吊具采用羊角钩，钢丝绳（吊索）选用巾64mm,规格为6*37S+IWR,每片T梁两端利用已预留吊装孔（IoCnl*10Cnl）各采用一根钢丝绳兜底吊装，松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期用护脚器包底。严禁使用有较大的磨损、锈蚀、弯曲变形
9、和断丝的钢丝绳。（详见图4-3钢丝绳吊装示意图）2）专职指挥人员指挥两台300t汽车起重机在桥台后方站好位，支腿下方垫设好路基箱板。待吊车吊钩通过钢丝绳与T梁连接后，指挥两台汽车吊同时缓慢起吊，当T梁离开运输车一定高度时，停止起吊，然后检查：起重机的受力是否良好，支腿下图4-2T梁架设平面图松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-0l-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架
10、设交底日期图4-3钢丝绳吊装示意图3）检查结果一切都正常时，两台汽车吊继续缓慢起吊，相互配合缓慢吊装至指定安装位置，T梁就位过程中，架梁人员及时控制使T梁的纵轴线与支座中心线相吻合，若出现支座偏压或剪切情况，将梁体重新起吊，调整支座，确保T梁安装质量合格。4）第一片T梁安装就位后，保证吊车松钩后的安全,用方木在T梁两侧腋根处做好斜撑，（一根撑在挡块内侧，一根撑在桥台已预埋的钢筋上），必要时连接桥台和T梁已预埋的伸缩缝钢筋，做好临时防护措施，防止发生倾覆现象。加固方式详见图4-4首片T梁加固示意图5）第二片T梁用同样的方法安装就位后，并及时连接两片梁间现浇连续段、横隔板预埋钢筋钢筋，以增强梁体的
11、稳定性和整体性。另外四片T梁安装方法同上。松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江沸亭路改造工程项目经理部第页共页交底编号Sjmtl-Tljs-OI工程名称松江海亭路辅道改造及配套工程设计文件图号桥梁工程RC01B-02-01-(008)/RCOIB-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期5、质量验收标准对于T梁架设时每道施工工序，我经理部人员严格按照公路工程质量检验评定标准（JTGF80/1-2004）进行检查验收：表5T支座安装实测项目项次检查项目规定值或允许偏差检查方法和频率l支座中心与主梁中心线偏位（mm）2经纬仪、
12、钢尺：每支座2支座顺桥向偏位（mm）10经纬仪或拉线检查：每支座3支座高程（mm）按设计规定；设计未规定时，5水准仪：每支座4支座四角高差（mm）承压力500KN1水准仪：每支座承压力500KN2表5-2梁（板）预制实测项目项次检查项目规定值或允许偏差检查方法和频率!混凝土强度（MPa）在合格标准内按附录D检查2梁（板）长度（mm）+5,-10尺量：每梁（板）3宽度(mm)顶宽30尺量：检查3处底宽+204高度（mm）梁、板5尺量：检查2个断面5断面尺寸（nun）顶板厚+5,-0尺量：检查2个断面底板厚腹板松江潮亭路改造工程上跨燃气桥T梁架设施工技术交底书表格编号1311项目名称中铁四局松江沸
13、亭路改造工程项目经理部第页共页交底编号Sjmtl-TLJS-OI工程名称松江沸亭路辅道改造及配套工程设计文件图号桥梁工程ReOIB-02-01-(008)/RCO1B-02-02-(008)施工部位C匝道上跨燃气桥T梁架设交底日期项次检查项目规定值或允许偏差检查方法和频率6平整度（mm）52m直尺：每侧面每IOm梁长测1处7预埋件位置（mm）5尺量：每件表5-3梁（板）安装实测项目项次检查项目规定值或允许偏差检查方法和频率l支承中心偏位（mm）梁5尺量：每孔抽查4-6个支座板102倾斜度（）1.2吊垂线：每孔检查3片梁3梁（板）顶面纵向高程（mm）+8,-5水准仪：抽查每孔2片，每片3点4相邻
