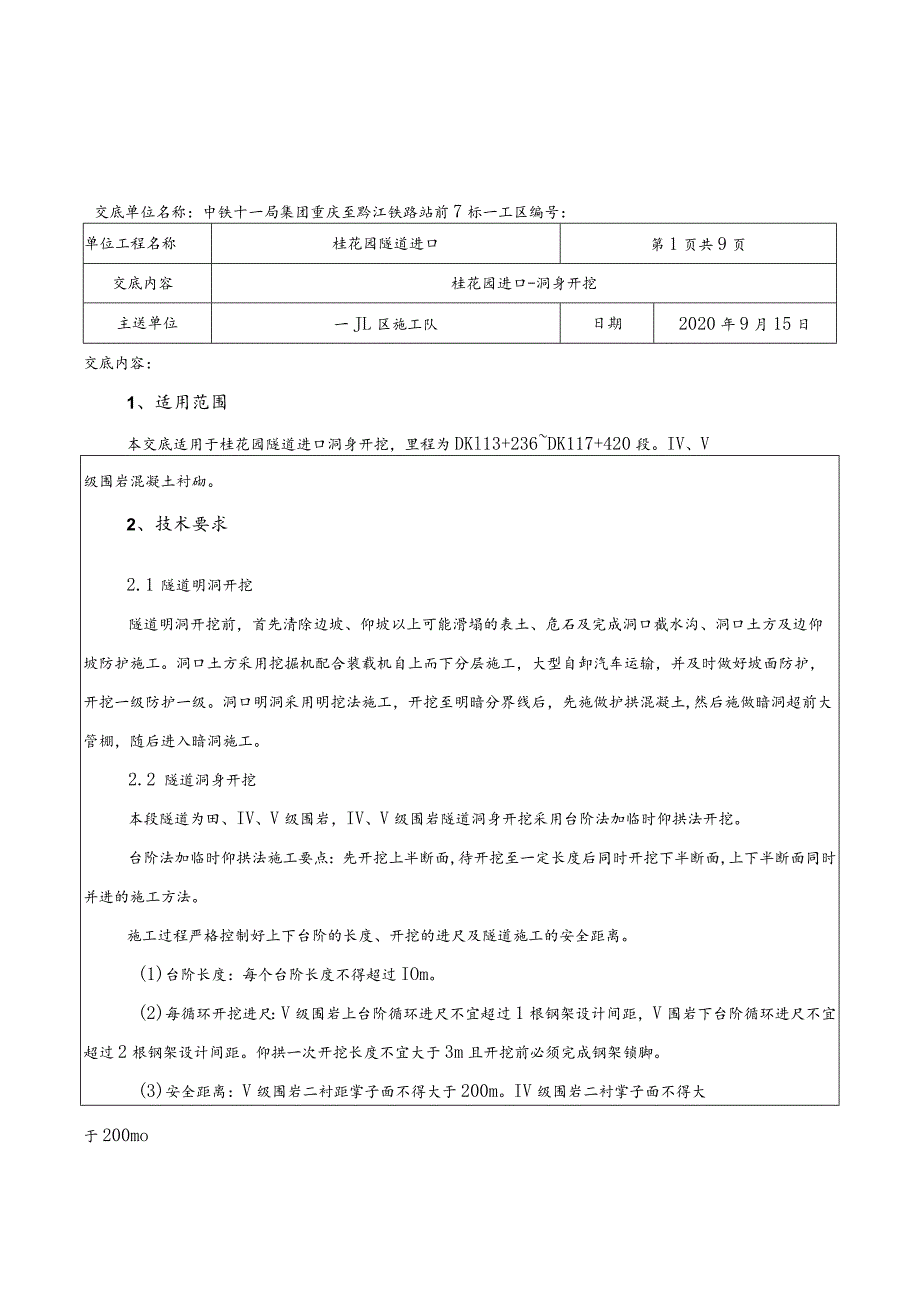

1、交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一JL区施工队日期2020年9月15日交底内容：1、适用范围本交底适用于桂花园隧道进口洞身开挖，里程为DKl13+236DK117+420段。IV、V级围岩混凝土衬砌。2、技术要求2.1 隧道明洞开挖隧道明洞开挖前，首先清除边坡、仰坡以上可能滑塌的表土、危石及完成洞口截水沟、洞口土方及边仰坡防护施工。洞口土方采用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一级防护一级。洞口明洞采用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土
2、,然后施做暗洞超前大管棚，随后进入暗洞施工。2.2 隧道洞身开挖本段隧道为田、IV、V级围岩，IV、V级围岩隧道洞身开挖采用台阶法加临时仰拱法开挖。台阶法加临时仰拱法施工要点：先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上下半断面同时并进的施工方法。施工过程严格控制好上下台阶的长度、开挖的进尺及隧道施工的安全距离。(1)台阶长度：每个台阶长度不得超过IOm。(2)每循环开挖进尺：V级围岩上台阶循环进尺不宜超过1根钢架设计间距，V围岩下台阶循环进尺不宜超过2根钢架设计间距。仰拱一次开挖长度不宜大于3m且开挖前必须完成钢架锁脚。(3)安全距离：V级围岩二衬距掌子面不得大于200m。IV级围

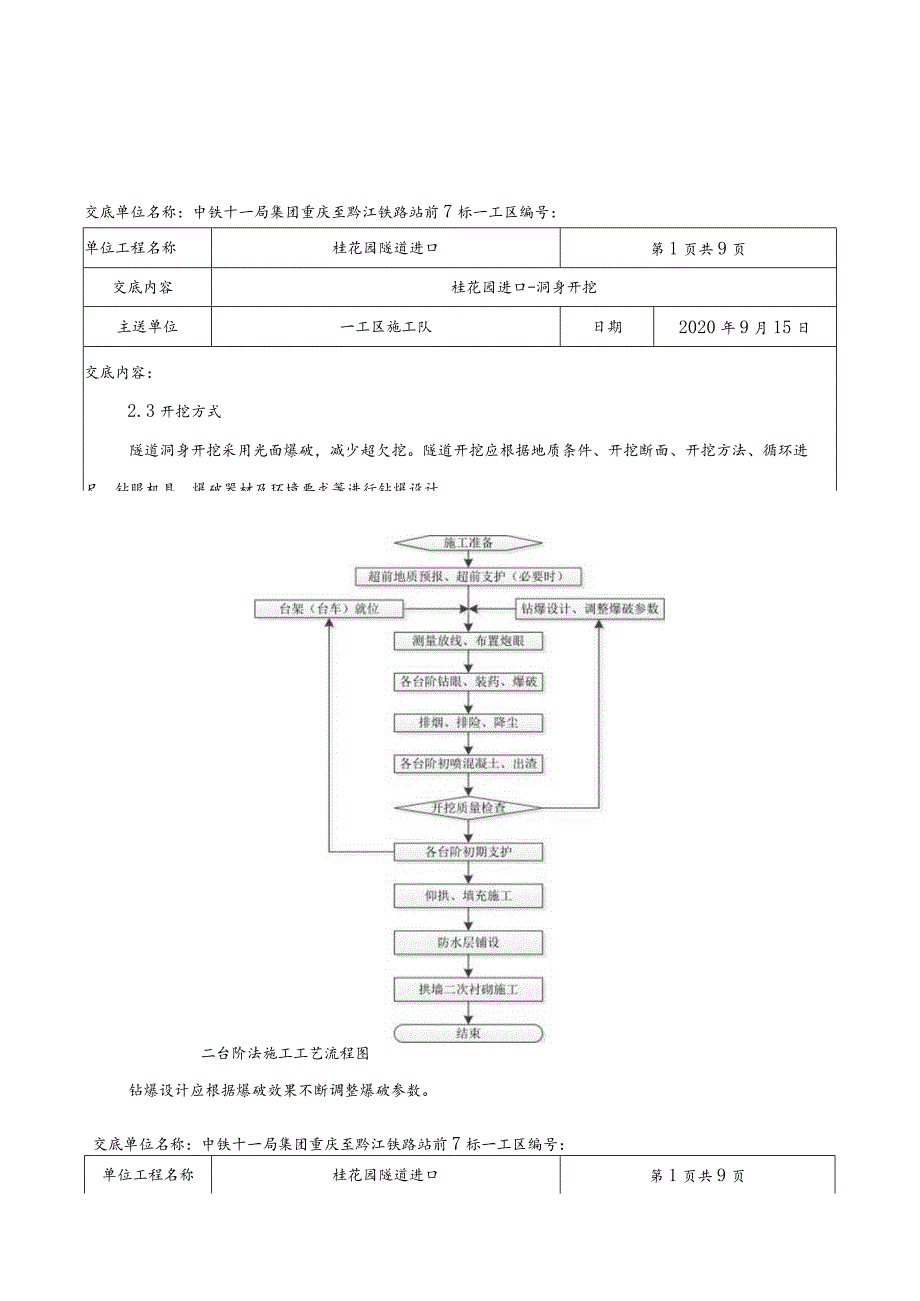

3、岩二衬掌子面不得大于200mo交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：2.3开挖方式隧道洞身开挖采用光面爆破，减少超欠挖。隧道开挖应根据地质条件、开挖断面、开挖方法、循环进尺、钻眼机具、爆破器材及环境要求等进行钻爆设计。二台阶法施工工艺流程图钻爆设计应根据爆破效果不断调整爆破参数。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一JL区施工队日期2020年9月15日交

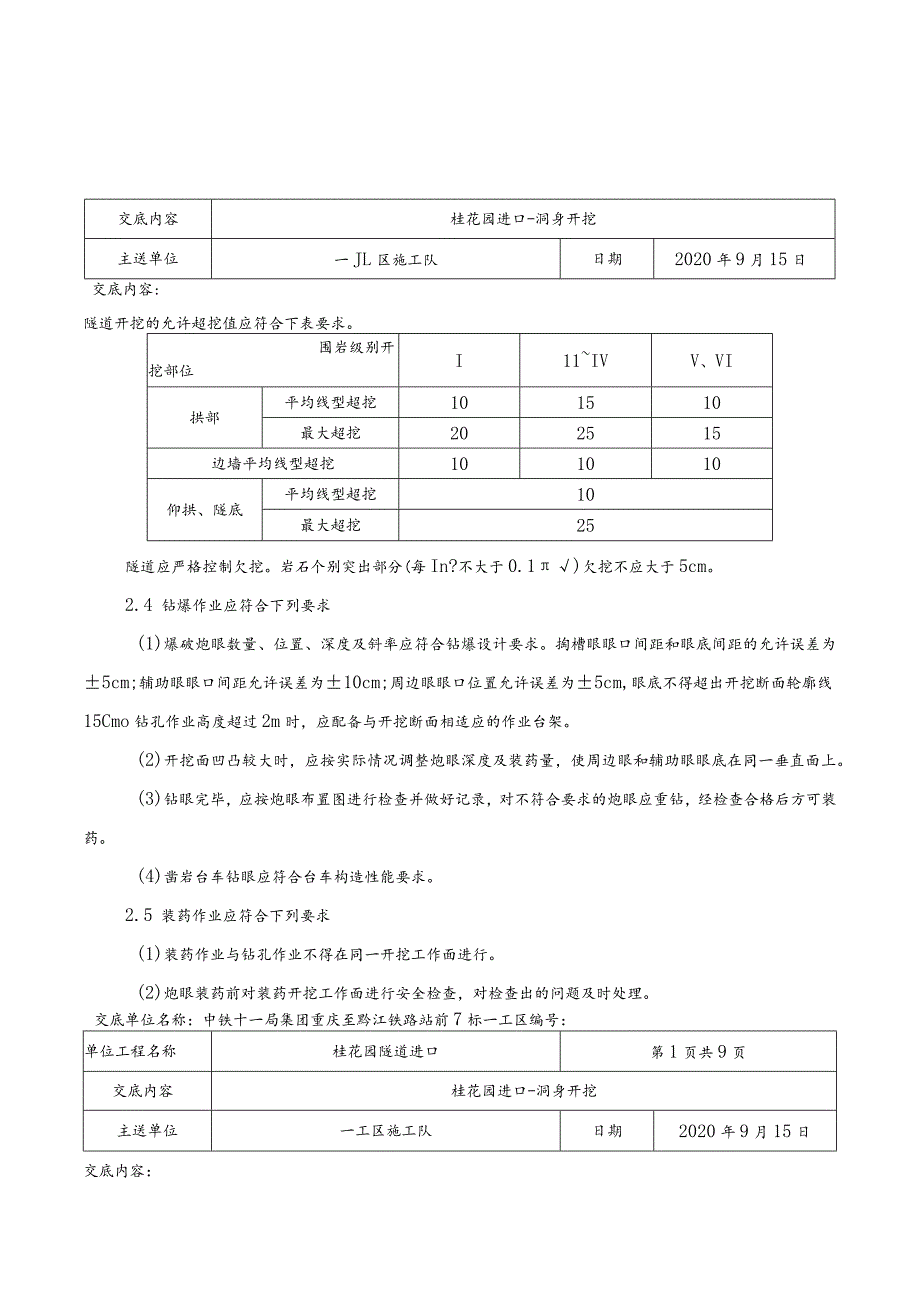

4、底内容:隧道开挖的允许超挖值应符合下表要求。围岩级别开挖部位I11IVV、VI拱部平均线型超挖101510最大超挖202515边墙平均线型超挖101010仰拱、隧底平均线型超挖10最大超挖25隧道应严格控制欠挖。岩石个别突出部分(每In?不大于0.1)欠挖不应大于5cm。2.4 钻爆作业应符合下列要求(1)爆破炮眼数量、位置、深度及斜率应符合钻爆设计要求。掏槽眼眼口间距和眼底间距的允许误差为5cm;辅助眼眼口间距允许误差为10cm;周边眼眼口位置允许误差为5cm,眼底不得超出开挖断面轮廓线15Cmo钻孔作业高度超过2m时，应配备与开挖断面相适应的作业台架。(2)开挖面凹凸较大时，应按实际情况调
5、整炮眼深度及装药量，使周边眼和辅助眼眼底在同一垂直面上。(3)钻眼完毕，应按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后方可装药。(4)凿岩台车钻眼应符合台车构造性能要求。2.5 装药作业应符合下列要求(1)装药作业与钻孔作业不得在同一开挖工作面进行。(2)炮眼装药前对装药开挖工作面进行安全检查，对检查出的问题及时处理。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：(3)装药前应进行清孔，清除炮眼内的岩粉、积水。使用压缩空气吹眼器时应避
6、免炮眼内飞出的岩粉、岩块等杂物伤人。(4)炮眼清理完成后，应检查炮眼深度、角度、方向和炮眼内部情况，处理不符合要求的炮眼。炮眼缩孔、坍塌或有裂缝时不得装药。(5)装药宜采用装药机。正向装药的起爆药卷最后装入，起爆药卷和所有的药卷的聚能穴朝向眼底；反向装药起爆药卷首先装入，起爆药卷和所有的药卷的聚能穴朝向眼外。(6)装药的炮眼应采用炮泥堵塞，炮泥宜采用炮泥机制作，不得采用炸药的包装材料等代替炮泥堵塞，炮泥宜采用黏土和沙混合制作，炮泥应干湿适度。光面爆破周边眼堵塞长度不宜小于30cm;其他炮眼深度小于Im堵塞长度不宜小于炮眼深度的1/2,深度lm2.5m堵塞长度不宜小于0.5m,深度超过2.5m堵
7、塞长度不宜小于1m。2.6 连线起爆作业应符合下列要求(1)每次起爆前，爆破员应仔细检查起爆网络。(2)在同一开挖断面上，光面爆破起爆顺序应由内向外逐层起爆。(3)延迟时间宜采用孔内控制。(4)起爆人员必须最后离开爆破地点，并在有掩护的安全地点起爆。(5)爆破前必须清点人数，确认无误后，方可下达起爆命令。起爆人员接到起爆命令后，必须发出爆破警号，并等待5s后方可起爆。(6)处理瞎炮(残炮)必须在爆破员直接指导下进行，并应在当班处理完毕；当班未能处理完毕，必须向接班爆破员现场交底。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进
8、口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容:（结束）钻爆开挖工艺流程图交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：2.7 爆破效果应符合下列要求(1)硬岩无剥落，中硬岩基本无剥落，软弱岩无大的剥落或坍塌。开挖轮廓符合设计要求，开挖面平整。(2)隧道两次爆破形成的接茬错台，采用凿岩机钻研时，不应大于15cm;采用凿岩台车钻眼不应大于25Cmo(3)爆破进尺达到钻爆设计要求，渣块块度满足装运要求。(4)隧道爆破周边炮眼痕迹保存率，硬岩不应小
9、于80%,中硬岩不应小于60%,并应在开挖轮廓面上均匀分布。2.8 提高光面爆破效果可采用下列技术措施(1)周边轮廓线和炮眼的放样宜采用隧道激光断面仪或其他类似的仪器，周边轮廓线的放样允许误差为2cm。(2)周边眼开眼位置应视围岩软硬调整：硬岩在轮廓线上；软岩可向内偏移5cm-10cmo(3)减小周边眼外插角度，孔深小于3m时外插角的允许斜率宜为孔深的5%；孔深大于3m时外插角斜率宜为孔深的3%;外插角的方向应与该点轮廓线的法线方向一致。3、质量控制要求(1)隧道开挖断面的中线和高程必须符合设计要求。检验数量：每一开挖循环检查一次。检验方法：采用仪器测量。(2)隧道开挖断面净空必须符合设计要求
10、。隧道开挖应严格控制超欠挖，石质坚硬岩石个别突出部分(每111不大于(Mm2)侵入衬砌应小于5cm。拱脚和墙脚以上Im内断面严禁欠挖。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：检验数量：每一开挖循环检查一次。检验方法：采用自动断面仪测量周边轮廓断面，绘断面图与设计断面核对。(3)光面爆破钻眼前，应根据钻爆设计图标出或用凿岩台车准确定位炮眼位置。钻孔时应按钻爆设计要求严格控制炮眼的间距、深度和角度。掏槽眼的眼口间距和深度允许偏差为5cm。辅助炮眼眼口、眼底间
11、距允许偏差均为100mm。周边眼的间距允许偏差为5cm,夕卜斜率不应大于孔深3%5%,眼底不应超出开挖断面轮廓线10cm。检验数量：每一开挖循环检查全部掏槽眼、10个周边眼。检查方法：测量。(4)隧道开挖进尺应符合设计要求。软弱围岩隧道V级围岩地段采用台阶法施工时，上台阶每循环开挖支护进尺不应大于1根钢架间距。边墙每循环开挖支护进尺不得大于2根。检验数量：每一开挖循环检查一次。检查方法：测量、尺量。(5)炮眼装药前应清理干净，装药时严格按照钻爆设计控制每个钻孔装药结构、装药量和堵塞方式。周边眼堵塞长度不宜小于200mm。检验数量：每一爆破开挖循环检查一次。检查方法：对照钻爆设计资料，观察、计算
12、单个和剩余药量，检查仪器鉴定报告。(6)光面爆破的炮眼痕迹保存率，硬岩不应小于80%,中硬岩不应小于60%,并在开挖轮廓面上均匀分布。检验数量：每一爆破开挖循环检查一次。检查方法：对照钻爆设计资料，观察、计数检验炮眼痕迹保存率。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：(7)隧底开挖轮廓和底部高程应符合设计要求，石质坚硬岩石个别突出部分(每111不大于(Mm2)侵入衬砌应小于5cm。检验数量：每一开挖循环检查一次。检验方法：用仪器测量底部高程，用自动断面仪
13、测量周边轮廓断面，绘断面图与设计断面核对。(8)边墙基础及隧底地质情况应满足设计要求，基底内无积水、浮渣。检验数量：每一开挖循环检查一次。检验方法：进行地质描述。(9)隧底、仰拱开挖进尺应符合设计要求。软弱围岩隧道仰拱每循环开挖进尺不得大于3mo检验数量：每一开挖循环检查一次。检验方法：测量、尺量。(10)水沟开挖位置、基底高程应符合设计要求，靠边墙的水沟应与边墙基础同时开挖，一次成型。检验数量：每一开挖循环检查一次。检验方法：观察、仪器测量。4、安全文明施工注意事项(1)隧道施工区域应设警示标志，严禁非工作人员出入。施工佩戴好各种安全防护用具，遵守各种安全生产规章制度。施工中应对机械设备进行
14、定期检查、养护、维修。单位工程名称桂花园隧道进口第1页共9页交底内容桂花园进口-洞身开挖主送单位一工区施工队日期2020年9月15日交底内容：(2)为保证施工安全，现场应有专人统一指挥，并设专职安全员负责现场的安全工作，坚持班前进行安全教育制度。(3)隧道开挖过程中，隧道内采用机械通风，输入新鲜空气，撒水防尘，降低粉尘浓度，使空气质量达到要求。(4)隧道施工作业地段必须保证足够的照明。(5)弃殓时要由专人指挥、堆放整齐、边坡平整，施工过程中杜绝随意倾倒弃席和弃土。施工完毕后，对弃硅场及时平整，并做好绿化、防护，避免水土流失。交底单位名称：中铁十一局集团重庆至黔江铁路站前7标一工区编号：编制:复核:签收:年月三级技术交底记录工程名称桂花园隧道进口交底编号YQ4B-YGQ-GHYS-OOl交底部位及范围交底时间2020年月22日交底地点施工现场交底主要内容及事项交底组织人交底人接受交底人员单位、部门或工种签名单位、部门或工种签名结果1 .对交底内容理解程度。完全理解基本理解没有理解2 .交底文件签收。口交底书口施组口专项方案口其它接受交底单位或部门负责人（代表）签字：注：1.交底书等应与此表一起签字、留存。2.签收人员均视为理解交底内容。若超
