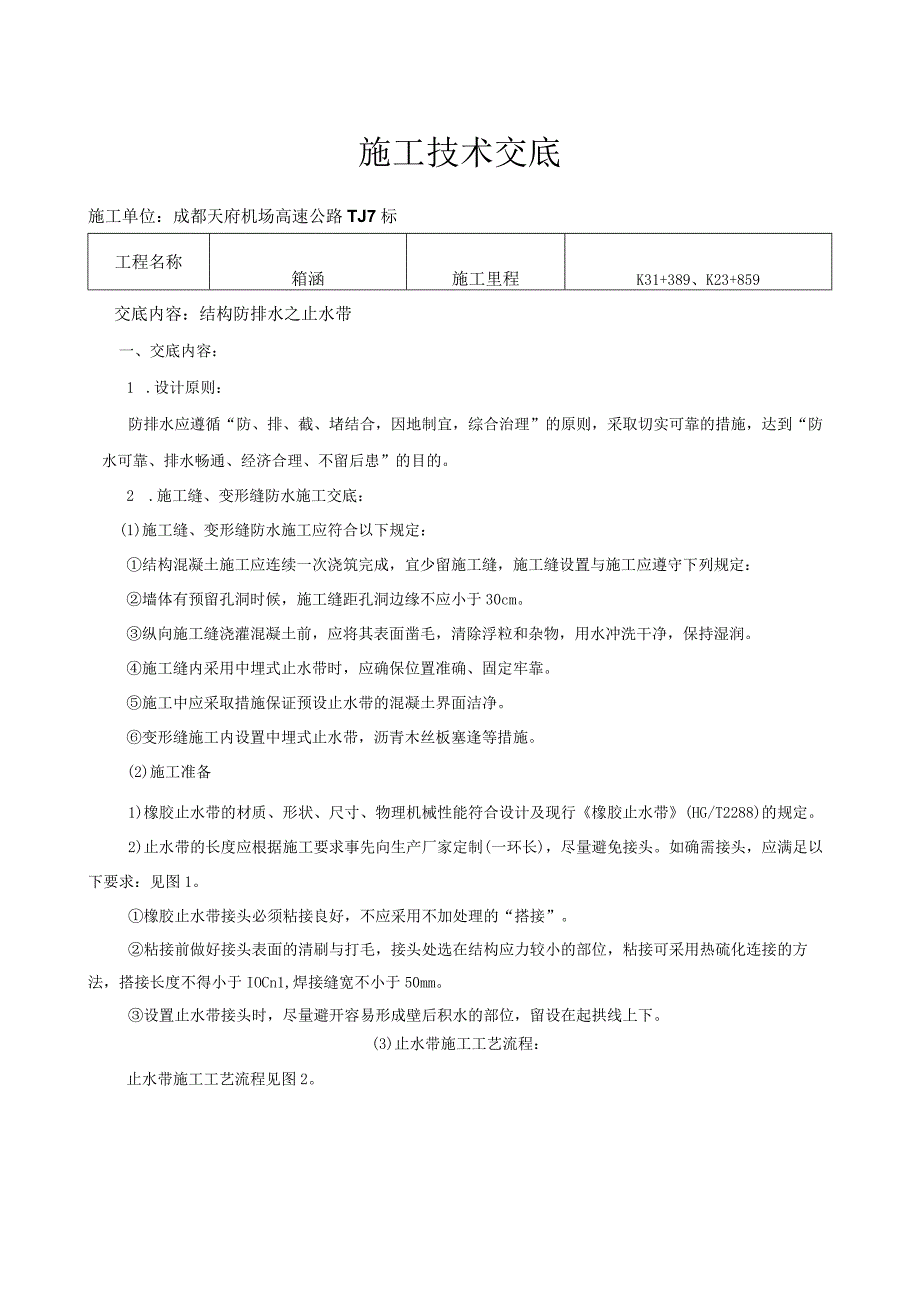

1、施工技术交底施工单位：成都天府机场高速公路TJ7标工程名称箱涵施工里程K31+389、K23+859交底内容：结构防排水之止水带一、交底内容：1 .设计原则：防排水应遵循“防、排、截、堵结合，因地制宜，综合治理”的原则，采取切实可靠的措施，达到“防水可靠、排水畅通、经济合理、不留后患”的目的。2 .施工缝、变形缝防水施工交底：(1)施工缝、变形缝防水施工应符合以下规定：结构混凝土施工应连续一次浇筑完成，宜少留施工缝，施工缝设置与施工应遵守下列规定：墙体有预留孔洞时候，施工缝距孔洞边缘不应小于30cm。纵向施工缝浇灌混凝土前，应将其表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润。施工缝内采用中
2、埋式止水带时，应确保位置准确、固定牢靠。施工中应采取措施保证预设止水带的混凝土界面洁净。变形缝施工内设置中埋式止水带，沥青木丝板塞逢等措施。(2)施工准备1)橡胶止水带的材质、形状、尺寸、物理机械性能符合设计及现行橡胶止水带(HG/T2288)的规定。2)止水带的长度应根据施工要求事先向生产厂家定制(一环长)，尽量避免接头。如确需接头，应满足以下要求：见图1。橡胶止水带接头必须粘接良好，不应采用不加处理的“搭接”。粘接前做好接头表面的清刷与打毛，接头处选在结构应力较小的部位，粘接可采用热硫化连接的方法，搭接长度不得小于IOCn1,焊接缝宽不小于50mm。设置止水带接头时，尽量避开容易形成壁后积

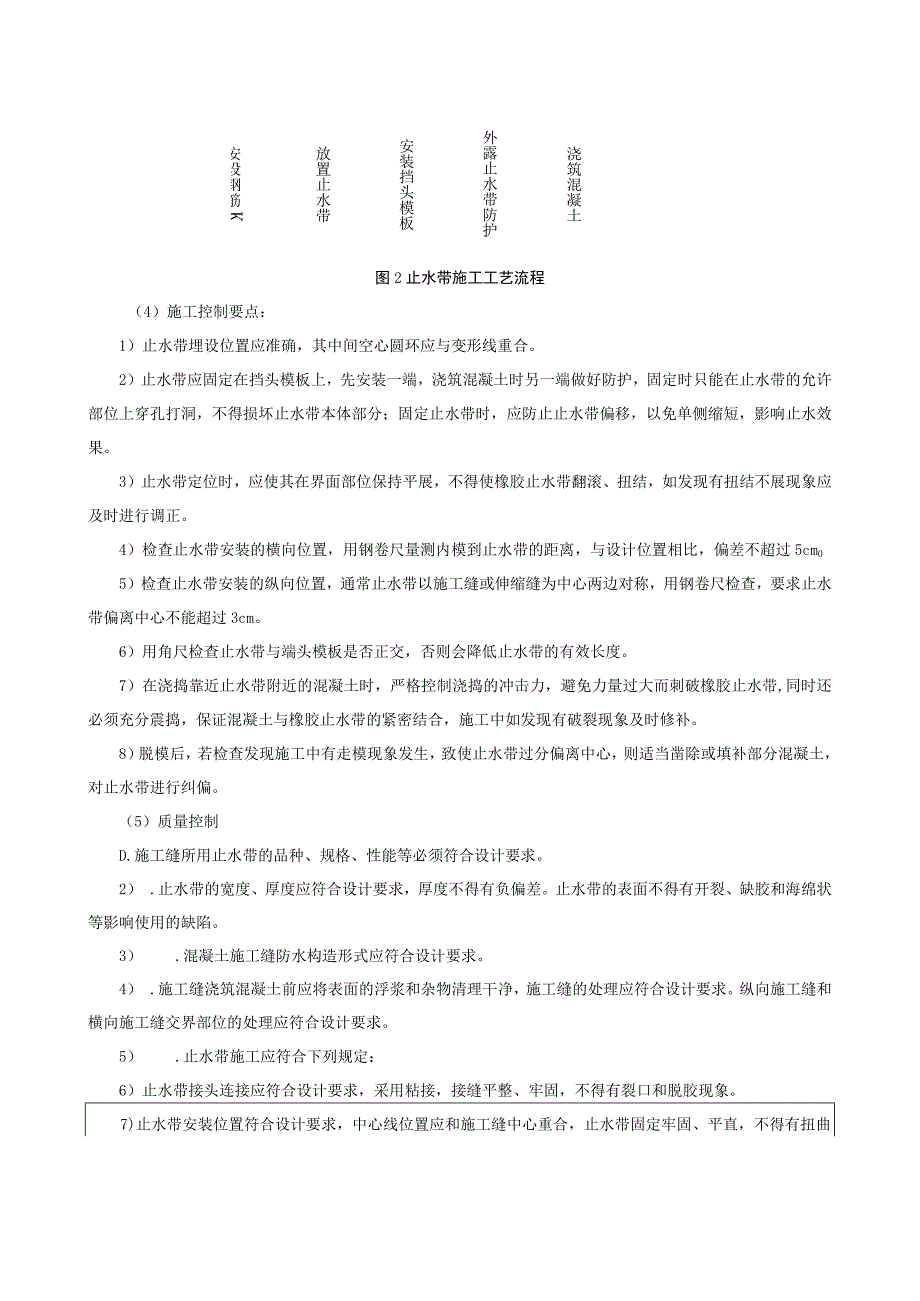

3、水的部位，留设在起拱线上下。(3)止水带施工工艺流程：止水带施工工艺流程见图2。安设钢筋K放置止水带安装挡头模板外露止水带防护浇筑混凝土图2止水带施工工艺流程（4）施工控制要点：1）止水带埋设位置应准确，其中间空心圆环应与变形线重合。2）止水带应固定在挡头模板上，先安装一端，浇筑混凝土时另一端做好防护，固定时只能在止水带的允许部位上穿孔打洞，不得损坏止水带本体部分；固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。3）止水带定位时，应使其在界面部位保持平展，不得使橡胶止水带翻滚、扭结，如发现有扭结不展现象应及时进行调正。4）检查止水带安装的横向位置，用钢卷尺量测内模到止水带的距离，与
4、设计位置相比，偏差不超过5cm05）检查止水带安装的纵向位置，通常止水带以施工缝或伸缩缝为中心两边对称，用钢卷尺检查，要求止水带偏离中心不能超过3cm。6）用角尺检查止水带与端头模板是否正交，否则会降低止水带的有效长度。7）在浇捣靠近止水带附近的混凝土时，严格控制浇捣的冲击力，避免力量过大而刺破橡胶止水带,同时还必须充分震捣，保证混凝土与橡胶止水带的紧密结合，施工中如发现有破裂现象及时修补。8）脱模后，若检查发现施工中有走模现象发生，致使止水带过分偏离中心，则适当凿除或填补部分混凝土，对止水带进行纠偏。（5）质量控制D.施工缝所用止水带的品种、规格、性能等必须符合设计要求。2） .止水带的宽度

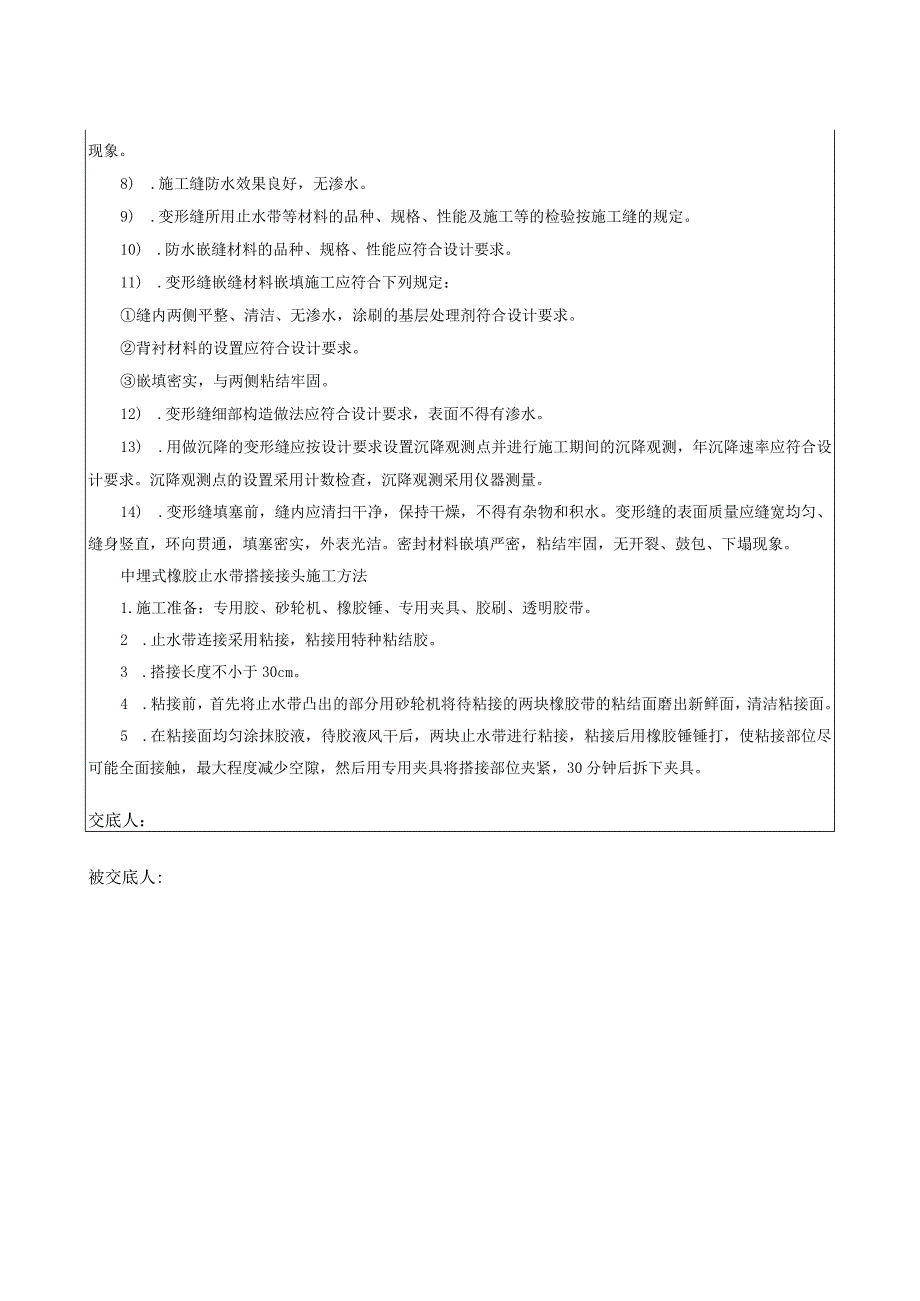

5、、厚度应符合设计要求，厚度不得有负偏差。止水带的表面不得有开裂、缺胶和海绵状等影响使用的缺陷。3） .混凝土施工缝防水构造形式应符合设计要求。4） .施工缝浇筑混凝土前应将表面的浮浆和杂物清理干净，施工缝的处理应符合设计要求。纵向施工缝和横向施工缝交界部位的处理应符合设计要求。5） .止水带施工应符合下列规定：6）止水带接头连接应符合设计要求，采用粘接，接缝平整、牢固，不得有裂口和脱胶现象。7)止水带安装位置符合设计要求，中心线位置应和施工缝中心重合，止水带固定牢固、平直，不得有扭曲现象。8) .施工缝防水效果良好，无渗水。9) .变形缝所用止水带等材料的品种、规格、性能及施工等的检验按施工缝
6、的规定。10) .防水嵌缝材料的品种、规格、性能应符合设计要求。11) .变形缝嵌缝材料嵌填施工应符合下列规定：缝内两侧平整、清洁、无渗水，涂刷的基层处理剂符合设计要求。背衬材料的设置应符合设计要求。嵌填密实，与两侧粘结牢固。12) .变形缝细部构造做法应符合设计要求，表面不得有渗水。13) .用做沉降的变形缝应按设计要求设置沉降观测点并进行施工期间的沉降观测，年沉降速率应符合设计要求。沉降观测点的设置采用计数检查，沉降观测采用仪器测量。14) .变形缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。变形缝的表面质量应缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。密封材料嵌填严密，粘结牢固，无开裂、鼓包、下塌现象。中埋式橡胶止水带搭接接头施工方法1.施工准备：专用胶、砂轮机、橡胶锤、专用夹具、胶刷、透明胶带。2 .止水带连接采用粘接，粘接用特种粘结胶。3 .搭接长度不小于30cm。4 .粘接前，首先将止水带凸出的部分用砂轮机将待粘接的两块橡胶带的粘结面磨出新鲜面，清洁粘接面。5 .在粘接面均匀涂抹胶液，待胶液风干后，两块止水带进行粘接，粘接后用橡胶锤锤打，使粘接部位尽可能全面接触，最大程度减少空隙，然后用专用夹具将搭接部位夹紧，30分钟后拆下夹具。交底人：被交底人:
